电缆桥架防腐方案

一、工程概况本工程为某大厦弱电系统桥架安装工程，主要包括网络、电话、监控等线路的桥架敷设。

桥架安装要求满足《电缆桥架安装》04D701-3《电气竖井设备安装》04D701-1等相关规范要求。

工程范围为大厦三至十层，总面积约为30000平方米。

二、施工准备1. 技术准备（1）熟悉施工图纸，明确桥架敷设的位置、尺寸及要求；（2）了解桥架及附件的型号、规格、性能及安装要求；（3）掌握桥架施工的工艺流程、质量标准和验收标准。

2. 材料准备（1）电缆桥架：选用符合国家标准、具有良好防腐性能的镀锌矩形钢管；（2）桥架附件：支架、吊杆、弯头、三通、四通、终端、接头等；（3）电气设备：手电钻、冲击钻、线坠、卷尺、扳手、螺丝刀等；（4）辅助材料：焊条、氧气、乙炔气、焊剂、橡胶绝缘带、塑料绝缘带等。

3. 人员准备（1）成立桥架施工小组，明确各成员职责；（2）对施工人员进行技术交底，确保施工人员掌握施工工艺和质量要求；（3）组织施工人员进行安全教育培训，提高安全意识。

三、施工工艺1. 桥架安装（1）根据施工图纸，确定桥架敷设位置，进行测量放线；（2）在墙面上预埋吊杆，确保吊杆位置准确、牢固；（3）将桥架吊装至预定位置，调整水平度；（4）将桥架与吊杆连接，确保连接牢固；（5）在桥架转弯、三通、四通等处设置相应附件，确保桥架顺畅；（6）对桥架进行整体检查，确保安装质量。

2. 桥架接地（1）将桥架的非导电部分进行接地处理；（2）检查接地电阻，确保接地良好。

3. 桥架配线（1）根据设计要求，核对线路型号、规格、程式、路由及位置；（2）将缆线布放于桥架内，确保缆线平直、无扭绞；（3）在缆线两端贴上标签，标明起始和终端位置。

四、质量要求1. 桥架安装牢固，水平度符合要求；2. 桥架接口平整，接缝处紧密；3. 桥架接地良好，接地电阻符合要求；4. 缆线布放平直，无扭绞、打圈等现象；5. 桥架及附件的型号、规格、性能符合要求。

五、安全措施1. 施工现场设置安全警示标志，确保施工安全；2. 施工人员佩戴安全帽、安全带等防护用品；3. 施工设备定期检查，确保设备安全可靠；4. 施工过程中，严格遵守操作规程，防止安全事故发生。

一、编制依据1. 《防腐涂料应用技术规范》（GB/T 9755-2012）2. 《涂装前钢材表面处理方法》（GB/T 8923-1988）3. 《建筑金属结构防腐设计规范》（GB 50099-2011）4. 《环境保护法》等相关法律法规。

二、工程概况本专项方案适用于本工程中所有需要进行防腐除锈处理的钢结构、金属构件等。

主要包括以下内容：1. 钢结构：梁、柱、板、楼梯、平台等；2. 金属构件：门、窗、栏杆、招牌等；3. 露天设备：管道、支架、电缆桥架等。

三、施工准备1. 材料准备：防腐涂料、除锈剂、打磨工具、喷枪、溶剂等；2. 设备准备：喷枪、打磨机、砂纸、刷子、安全防护用具等；3. 人员准备：施工人员应具备相关技能和经验，经过专业培训合格。

四、施工工艺及技术措施1. 钢结构表面处理：（1）表面清理：采用高压水枪、风枪等设备，清除钢材表面的锈蚀、油污、尘土等杂物；（2）除锈：根据锈蚀程度，采用手工除锈、机械除锈或化学除锈等方法，达到《涂装前钢材表面处理方法》规定的Sa2.5级以上。

2. 防腐涂料施工：（1）底漆：选用与钢材相适应的底漆，采用刷涂、喷涂等方法均匀涂覆，涂膜厚度符合设计要求；（2）中间漆：在底漆干燥后，选用与底漆相匹配的中间漆进行涂覆，同样采用刷涂、喷涂等方法均匀涂覆；（3）面漆：在中间漆干燥后，选用与中间漆相匹配的面漆进行涂覆，同样采用刷涂、喷涂等方法均匀涂覆。

3. 施工注意事项：（1）施工过程中，应确保涂装环境干燥、通风良好，避免涂层出现气泡、脱落等现象；（2）施工人员应佩戴安全防护用具，防止涂料对皮肤、眼睛等造成伤害；（3）施工结束后，应及时清理施工现场，回收废弃涂料、溶剂等。

五、施工进度及质量保证1. 施工进度：根据工程实际情况，制定合理的施工进度计划，确保施工顺利进行；2. 质量保证：严格执行国家和行业相关标准，确保施工质量达到设计要求。

六、安全及环境保护措施1. 施工安全：严格遵守国家安全生产法规，确保施工人员生命财产安全；2. 环境保护：在施工过程中，采取有效措施减少对环境的影响，如回收废弃涂料、溶剂等。

室内电缆桥架防水措施
室内电缆桥架防水措施主要包括以下几点：
1.材质选择：应选择具有防腐性能较好的材质，如镀锌钢板、不锈钢、铝合金等。

这些材质可以有
效地抵抗水分的侵蚀，提高桥架的防水性能。

2.外观处理：电缆桥架表面必须进行镀锌或喷涂处理，以提高抗腐蚀性和防水性。

这些处理方式可
以有效地防止水分渗透到桥架内部，保证电缆的安全。

3.设计结构：应采用密封结构，结构紧密，封闭性好，以达到防潮、防水、防尘的要求。

桥架的设
计应尽量减少接缝和连接部位，防止水分的渗入。

4.安装方式：在安装过程中要注意密封性，尽可能避免出现缝隙，确保接口的密闭性和稳定性。

同
时，安装时应遵循规定的角度和坡度，以保证排水顺畅，防止积水。

5.定期检查和维护：定期对电缆桥架进行检查，包括桥架的外观、连接部位、排水设施等，发现损
坏或老化应及时修复或更换。

此外，应定期对桥架进行清洁和保养，以保持其良好的防水性能和使用寿命。

以上措施可以有效提高室内电缆桥架的防水性能，保证电缆的正常运行和安全。

同时，在实际应用中，还需注意根据具体情况采取相应的措施，以保证电缆桥架的防水效果达到最佳。

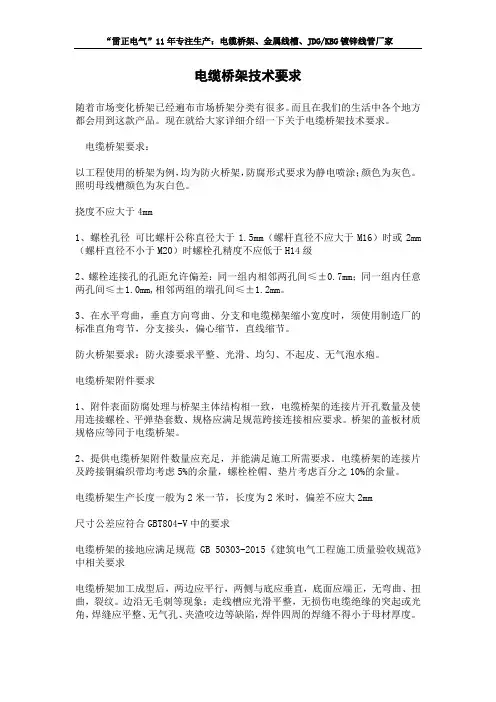

电缆桥架技术要求随着市场变化桥架已经遍布市场桥架分类有很多。

而且在我们的生活中各个地方都会用到这款产品。

现在就给大家详细介绍一下关于电缆桥架技术要求。

电缆桥架要求：以工程使用的桥架为例，均为防火桥架，防腐形式要求为静电喷涂；颜色为灰色。

照明母线槽颜色为灰白色。

挠度不应大于4mm1、螺栓孔径可比螺杆公称直径大于1.5mm（螺杆直径不应大于M16）时或2mm （螺杆直径不小于M20）时螺栓孔精度不应低于H14级2、螺栓连接孔的孔距允许偏差：同一组内相邻两孔间≤±0.7mm；同一组内任意两孔间≤±1.0mm,相邻两组的端孔间≤±1.2mm。

3、在水平弯曲，垂直方向弯曲、分支和电缆梯架缩小宽度时，须使用制造厂的标准直角弯节，分支接头，偏心缩节，直线缩节。

防火桥架要求：防火漆要求平整、光滑、均匀、不起皮、无气泡水疱。

电缆桥架附件要求1、附件表面防腐处理与桥架主体结构相一致，电缆桥架的连接片开孔数量及使用连接螺栓、平弹垫套数、规格应满足规范跨接连接相应要求。

桥架的盖板材质规格应等同于电缆桥架。

2、提供电缆桥架附件数量应充足，并能满足施工所需要求。

电缆桥架的连接片及跨接铜编织带均考虑5%的余量，螺栓栓帽、垫片考虑百分之10%的余量。

电缆桥架生产长度一般为2米一节，长度为2米时，偏差不应大2mm尺寸公差应符合GBT804-V中的要求电缆桥架的接地应满足规范GB 50303-2015《建筑电气工程施工质量验收规范》中相关要求电缆桥架加工成型后，两边应平行，两侧与底应垂直，底面应端正，无弯曲、扭曲，裂纹。

边沿无毛刺等现象；走线槽应光滑平整，无损伤电缆绝缘的突起或光角，焊缝应平整、无气孔、夹渣咬边等缺陷，焊件四周的焊缝不得小于母材厚度。

电缆桥架应包含：桥架、连接片，跨接铜编织带、螺栓栓帽、尼龙带扣、鞍型夹、冲孔带、电缆夹等一切主附件。

桥架及配件的选型制作须符合T/CECS31-2017《钢制电缆桥架工程技术规程》及相关技术要求。
