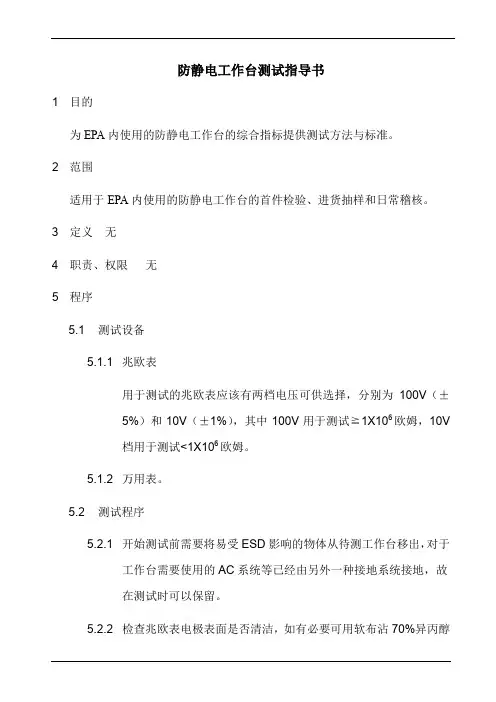

防静电工作台测试指导书

防静电工作台测试指导书1 目的为EPA内使用的防静电工作台的综合指标提供测试方法与标准。

2 范围适用于EPA内使用的防静电工作台的首件检验、进货抽样和日常稽核。

3 定义无4 职责、权限无5 程序5.1 测试设备5.1.1 兆欧表用于测试的兆欧表应该有两档电压可供选择，分别为100V（±5%）和10V（±1%），其中100V用于测试≧1X106欧姆，10V档用于测试<1X106欧姆。

5.1.2 万用表。

5.2 测试程序5.2.1 开始测试前需要将易受ESD影响的物体从待测工作台移出，对于工作台需要使用的AC系统等已经由另外一种接地系统接地，故在测试时可以保留。

5.2.2 检查兆欧表电极表面是否清洁，如有必要可用软布沾70%异丙醇进行清洁。

5.2.3 工作台表面点对地电阻测试5.2.3.1 将兆欧表与电极正确连接，按照图1所示将其中一个电极接到公共接地点并将另外一个接到5磅电极，将兆欧表电压档转换到100V。

5.2.3.2 将电极放到图1中的位置A然后开始测试，待读数稳定或者最长15秒后记录读数，在此测试环节中，建议将所有角落都按此方法进行测试。

5.2.3.3 重复以上测试方法测试位置B并记录。

5.2.3.4 点对地电阻标准：≥1.0X106欧姆<1.0X109欧姆图1、工作台表面点对地测试示意图5.2.4 工作台上的物架料/物品架等的测试方法与台面测试方法一样5.2.5 人体接地点测试如果防静电手腕带不是直接连接到公共接地点则需要按以下程序对人体接地点电阻进行验证5.2.5.1 先将万用表打到欧姆档并归零5.2.5.2 按图2所示把万用表的一个表笔连接到手腕带插孔，另一个表笔连接到公共接地点5.2.5.3 记录读数并按以上步骤重复测试其余手腕带连接点。

5.2.5.4 人体接地点标准：<1欧姆图2、人体接地点测试示意图6 参考文件ESD ADV53.1-19957 记录《防静电工作台测试记录表》8 附件《防静电工作台测试记录表》附件：防静电工作台测试记录表防静电工作台测试记录表在测试项目中填写具体测试对象及测试点，如“工作台表面，A点到角落1”。

****有限公司工作指令文件修改记录表编号：SF008 0次修改保存期限：新版发行后1个月****有限公司部门工作指令文件编号 : WI.PNNPI.003页数：共 11 页版本号：第 C 版修改次数：第 0 次修改防静电专用测试仪使用操作指导书制订：审核：批准：生效日期:WI.PNNPI.003目录1. 目的2. 适用范围3. 职责4. 相关文件5 仪器使用指导5.1. 接地阻抗分析仪61－164CN的使用5.1.1设备功能简介、面板使用和其它。

5.1.2.电源插座地线测试步骤5.1.3.辅助地线测试步骤（这里指独立的防静电地线的测试）.5.2 静电电压测试仪MODEL 520的使用5.2.1设备功能简介、面板使用和其它。

5.2.2静电电压测试步骤.5.3. 兆欧表MODEL 152的使用5.3.1设备功能简介、面板使用和其它。

5.3.2.表面点对点电阻测试步骤.5.3.3.表面点对地电阻测试步骤.5.3.4.体积电阻测试步骤5.4. 静电消除测试仪MODEL 156A使用。

5.4.1设备功能简介、面板使用和其它。

5.4.2. 静电消除测试仪MODEL 156A测试离子风机参数设置步骤。

5.4.3．静电消除测试仪MODEL 156A测试离子风机静电性能步骤。

5.5. 静电消除测试仪MODEL 158使用。

5.5.1设备功能简介、面板使用和其它。

5.5.2. 静电消除测试仪MODEL 158测试离子风机参数设置步骤。

5.5.3. 静电消除测试仪MODEL 158测试离子风机静电性能步骤。

5.6屏蔽袋测试仪ACL500的使用5.6.1设备功能简介、面板使用和其它5.6.2 . 屏蔽袋屏蔽性能测试步骤。

1. 目的规范接地阻抗分析仪61－164CN、静电电压测试仪MODEL 520、兆欧表MODEL 152、静电消除测试仪MODEL 156A、静电消除测试仪MODEL 1568、屏蔽袋测试仪ACL500等专用仪表的使用，以确保操作人员能正确操作相应测试设备。

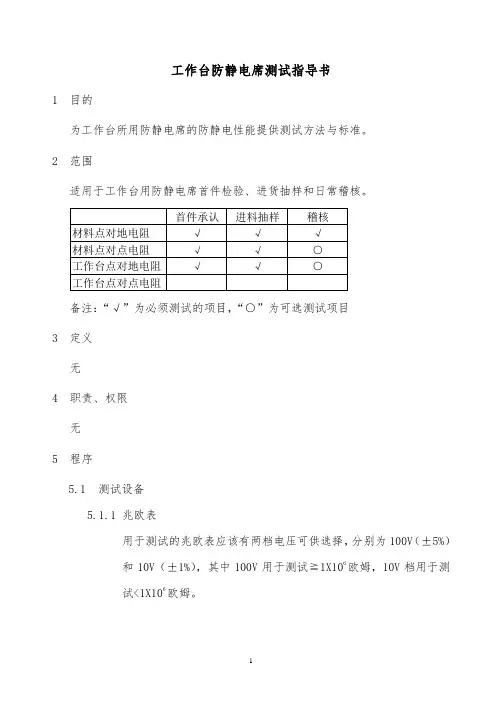

工作台防静电席测试指导书1目的为工作台所用防静电席的防静电性能提供测试方法与标准。

2范围适用于工作台用防静电席首件检验、进货抽样和日常稽核。

备注：“√”为必须测试的项目，“○”为可选测试项目3定义无4职责、权限无5程序5.1测试设备5.1.1兆欧表用于测试的兆欧表应该有两档电压可供选择，分别为100V（±5%）和10V（±1%），其中100V用于测试≧1X106欧姆，10V档用于测试<1X106欧姆。

5.1.2绝缘板，表面电阻>1.0X1012欧姆的绝缘板用于测量桌面材料（防静电席）。

5.2测试程序5.2.1测试时的温湿条件为：温度：23±3o C，相对湿度：40%-60%±5%。

5.2.2检查兆欧表电极表面是否清洁，如有必要可用软布沾70%异丙醇进行清洁。

5.2.3材料验证测试5.2.3.1材料点对地电阻测试（材料表面到接地点）5.2.3.1.1在进行材料验证测试时需要至少3个样板，每个样板的尺寸最小为25.4X61厘米，样板应该进行编号以便测试及区分，所有样板都应该按照正常使用状态进行接地扣加装以模拟接地。

在测试前需要将样板放在温度：23±3o C，相对湿度：40%-60%±5%环境中至少48小时5.2.3.1.2用70%异丙醇清洁待测样板和兆欧表电极。

5.2.3.1.3测试前选将样板接地以去除残留的电荷，并在开始测试时断开接地连接。

5.2.3.1.4将兆欧表的传感端连接到待测样板的接地点A（如图1所示），将电压端连接到电极，将电压打到10V档准备开始测试。

将电极放到位置1开始测试，如果测试出的值>1.0X106欧姆测将电压换为100V重新测试，待读数稳定或最长15秒后读数记录。

5.2.3.1.5按以上测试方法测试其余测试点（位置2、位置3）。

5.2.3.1.6重复以上测试方法测试接地点B与位置1、位置2和位置3的点对地电阻。

1．0 目的
为确保公司之仪器的有效操作，避免因操作方法、操作步骤等失误而造成仪器的损坏或因仪器的维护不到位导致测试结果不精准，而产生产品的误测，特追溯至通用规程对本仪器制定正确的操作规则。

2 .0 范围
本规范适用于***公司内所生产及使用的各种塑胶卷/片材及塑胶制品。

3．0 定义
N/A
4 .0权责
4.1 品质人员对作业指导书中要求的防静电测试项目进行测试。

5.0 规范内容
5.1 测试方法
5.1.1 测试环境:
环境温度25±5℃，相对湿度30%～80%。

5.1.2 测试仪器使用方法：
5.1.2.1 表面电阻测试仪（XS-385）
简易表面电阻测试仪两个测试电极间距根据标准不变，测试时将被物放于绝缘的平面上，
表面测试仪平置在材料表面上，手指施加适当压力（2～4KG）于试按扭上，使测试电极与
材料表面接触良好，指示灯发亮档即为读数。

如果被测材料为软性材料，可施加4～6KG的
压力进行测试。

5.1.2.2表面电阻测试仪具体操作方法可参见《电阻测试仪操作规范》。

6.0表面电阻测试仪的量程
6.1 表面电阻测试仪量程从103Ω到1012Ω，误差为±1/2量级。

7．0 注意事项：
7.1每次使用时要先检查仪器各部件是否正常，电池是否装好。

7.2仪器内不要进水，以免造成短路，损坏仪器内部件。

7.3不用时，用原包装将其存放包装。

7.4仪器不要受到重击可严重碰撞。

8.0 附件：无。
