射线检测方法

射线检测报告标准及检测方法（一）引言概述：射线检测是一种常用的无损检测方法，广泛应用于工业生产、科研以及安全领域。

本文旨在介绍射线检测的标准及检测方法，帮助读者了解射线检测的基本原理和操作流程，以及如何遵循标准进行有效的检测。

正文：一、射线检测的基本原理1.1 射线检测的概念和作用1.2 射线检测的原理及分类1.3 射线检测设备的种类和特点1.4 射线检测的适用范围和限制1.5 射线检测的安全预防措施二、射线检测标准的选择与遵循2.1 射线检测的国际标准概述2.2 射线检测的国内标准概述2.3 选择适用的射线检测标准的考虑因素2.4 如何遵循射线检测标准进行检测2.5 检测结果的评定标准和说明三、射线检测的检测方法及操作流程3.1 衰减法检测方法3.2 透射法检测方法3.3 散射法检测方法3.4 在线检测和离线检测的区别与应用3.5 射线检测的实际操作流程简介四、射线检测设备的维护和保养4.1 射线检测设备的日常维护4.2 射线检测设备的定期保养4.3 射线检测设备的故障排除和维修4.4 安全问题的处理及应急情况的应对4.5 射线检测设备的更新与升级技术五、射线检测的未来发展趋势和挑战5.1 射线检测技术的发展趋势5.2 射线检测在新兴领域的应用前景5.3 射线检测面临的技术挑战和风险5.4 射线检测行业的规范发展和监管建议5.5 对射线检测技术发展的展望和总结总结：本文对射线检测的标准及检测方法进行了详细介绍。

通过了解射线检测的基本原理、选择适用的标准、掌握各类检测方法和设备的维护保养技巧，读者可以更好地应用射线检测技术，并对其未来发展趋势有所了解。

射线检测在工业领域有着广泛应用的前景，同时也需要关注适用标准的遵循，保证检测的准确性和安全性。

随着技术的发展和需求的变化，射线检测行业将不断迎接新的挑战，并在规范发展和监管建议的引导下取得更好的发展。

射线检测的方法
射线检测是一种无损检测方法，常用于检测材料或结构内部的缺陷、不连续性或异常情况。

以下是一些常见的射线检测方法：
1. X 射线检测：X 射线检测是一种常用的射线检测方法。

它利用 X 射线的穿透能力，通过将 X 射线照射到被检测物体上，并观察透过物体的 X 射线强度变化，来检测物体内部的缺陷或不连续性。

2. γ 射线检测：γ 射线检测使用放射性同位素（如钴-60）产生的γ 射线进行检测。

与 X 射线检测类似，γ 射线检测通过观察透过物体的γ 射线强度变化来检测缺陷。

3. 中子射线检测：中子射线检测利用中子束的穿透能力来检测物体内部的缺陷。

中子束与物质相互作用时会发生散射和吸收，通过检测中子束的散射和吸收情况，可以判断物体内部是否存在缺陷。

4. 工业 CT 检测：工业 CT（Computed Tomography）检测是一种结合了射线检测和计算机断层扫描技术的方法。

它通过对物体进行多角度的 X 射线或γ 射线投影，并利用计算机重建出物体内部的三维图像，从而实现对缺陷的检测和分析。

5. 射线照相检测：射线照相检测是一种传统的射线检测方法，它通过将 X 射线或γ 射线照射到被检测物体上，然后在胶片上记录下透过物体的射线强度分布，最后通过观察胶片上的影像来检测缺陷。

这些射线检测方法在不同的应用领域中都有广泛的应用，例如航空航天、汽车制造、石油化工、电力等行业。

选择合适的射线检测方法需要考虑被检测物体的材质、尺寸、形状、检测要求等因素。

射线检测的定义
射线检测是无损检测方法的一种，它通过利用射线穿过物质时的衰减特性，检测物体
内部的结构或缺陷。

当强度均匀的射线束穿透物体时，如果物体局部区域存在缺陷或
结构存在差异，它将改变物体对射线的衰减，使得不同部位透射射线强度不同。

这样，采用一定的检测器（例如，射线照相中采用胶片）检测透射射线强度，就可以判断物
体内部的缺陷和物质分布等，从而完成对被检测对象的检验。

射线检验常用的方法有X射线检验、γ射线检验、高能射线检验和中子射线检验。

对于常用的工业射线检验来说，一般使用的是X射线检验和γ射线检验。

射线检测的关键在于利用射线的衰减特性来检测物体内部的结构或缺陷。

它通常用于
金属材料、非金属材料以及工件的内部缺陷的检测，检测结果精确度高、可信性好。

此外，胶卷可长期性储存，便于判断缺陷的特性及所在的平面图部位。

然而，射线检测也存在一些不足，如难以判断缺陷在原材料、工件内部的掩埋深层，
针对垂直平分原材料、工件表面的线形缺陷易漏判或错判。

另外，射线检测需严实保
障措施，防止放射线对身体导致损害。

同时，检测机器设备繁杂，成本增加。

此外，
射线检测只适用原材料、工件的平面图检测，对于异型件及T型焊接、角焊缝等检测
就束手无策了。

伽马射线的检测方法
伽马射线是一种极高能量的电磁辐射，它具有很强的穿透能力和电离能力。

因此，正确检测伽马射线非常重要，特别是对于核辐射的监测和辐射防护。

目前，有几种常见的伽马射线检测方法，包括闪烁体探测器、硅层探测器、半导体探测器和气体探测器。

闪烁体探测器是一种常用的伽马射线探测器。

它由一个闪烁体晶体和一个光电倍增管组成。

当伽马射线通过闪烁体时，它将与闪烁体中的原子发生相互作用，产生光子。

光电倍增管将光子转化为电脉冲，并放大这些脉冲。

通过测量电脉冲的幅度和计数率，可以确定伽马射线的能量和强度。

硅层探测器是另一种常见的伽马射线探测器。

它使用硅衬底和一层敏感的半导体材料。

当伽马射线通过探测器时，它会与半导体材料中的原子相互作用，产生载流子。

这些载流子会在探测器中产生电流信号，通过测量电流信号的强度，可以确定伽马射线的能量和强度。

半导体探测器是一种更为先进的伽马射线探测器。

它由多个层次的半导体探测器组成，可以检测不同能量范围的伽马射线。

半导体探测器具有较高的能量分辨率和探测效率，在核能源、医学诊断和辐射防护等领域得到广泛应用。

气体探测器是一种常见的伽马射线探测器，它使用气体（如氩气或氙气）来探测伽马射线。

当伽马射线通过气体时，它会产生电离，产生正离子和电子。

通过测量正离子和电子的运动和收集电荷，可以确定伽马射线的能量和强度。

总之，伽马射线的检测方法多种多样，包括闪烁体探测器、硅层探测器、半导体探测器和气体探测器。

根据具体的需求和应用场景，我们可以选择适合的伽马射线检测器来实施准确的检测和监测工作。

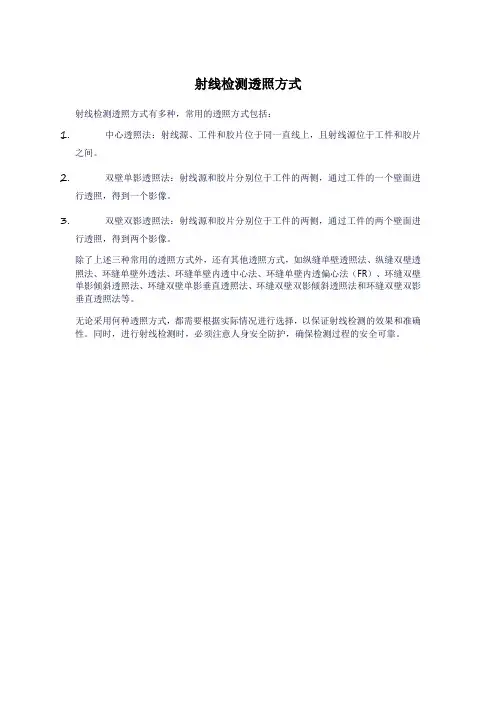

射线检测透照方式
射线检测透照方式有多种，常用的透照方式包括：
1.中心透照法：射线源、工件和胶片位于同一直线上，且射线源位于工件和胶片
之间。

2.双壁单影透照法：射线源和胶片分别位于工件的两侧，通过工件的一个壁面进
行透照，得到一个影像。

3.双壁双影透照法：射线源和胶片分别位于工件的两侧，通过工件的两个壁面进
行透照，得到两个影像。

除了上述三种常用的透照方式外，还有其他透照方式，如纵缝单壁透照法、纵缝双壁透照法、环缝单壁外透法、环缝单壁内透中心法、环缝单壁内透偏心法（FR）、环缝双壁单影倾斜透照法、环缝双壁单影垂直透照法、环缝双壁双影倾斜透照法和环缝双壁双影垂直透照法等。

无论采用何种透照方式，都需要根据实际情况进行选择，以保证射线检测的效果和准确性。

同时，进行射线检测时，必须注意人身安全防护，确保检测过程的安全可靠。

射线检测操作指导书一、引言射线检测是一种常用的非破坏性检测方法，通过利用射线在物体中的传播和吸收特性来检测物体内部的缺陷和问题。

本操作指导书旨在提供射线检测的基本原理和操作步骤，帮助操作人员正确、安全地进行射线检测。

二、射线检测的原理射线检测主要基于射线在物体中的传播和吸收特性。

当射线通过物体时，会与物体中的缺陷和密度不一致处发生散射和吸收，从而生成射线照片或图像。

通过分析这些照片或图像，可以判断物体中的缺陷和问题。

三、射线检测的设备和工具1. 射线源：射线检测一般使用X射线或γ射线作为射线源。

操作人员在使用射线源前，必须熟悉射线的性质和危害，并采取相应的防护措施。

2. 检测设备：常用的射线检测设备包括射线产生器、探测器和图像处理系统。

这些设备必须经过校准和维护，确保其性能和准确性。

3. 辅助工具：射线检测过程中可能需要使用一些辅助工具，如标记铅笔、尺子、支撑物等。

四、射线检测的操作步骤1. 准备工作a. 确定检测对象和目标：在进行射线检测前，必须明确要检测的对象和目标，以便针对不同的物体制定相应的检测方案。

b. 设定射线源和检测器的参数：根据所检测的物体和缺陷类型，设定合适的射线源和检测器的参数，包括射线能量、曝光时间等。

c. 配置辅助工具和防护设备：将所需的辅助工具和防护设备准备齐全，并确保其正常工作。

2. 射线源放置和曝光a. 将射线源安置在合适的位置：根据所检测的物体形状和缺陷位置，将射线源放置在适当的位置，以确保射线能够覆盖到物体的整个区域。

b. 设置曝光参数：根据物体的特点和缺陷的大小，设定合适的曝光参数，确保射线能够透射或散射足够的辐射量。

c. 进行曝光：根据设定的曝光参数，启动射线源进行曝光，然后立即将射线源关闭。

3. 图像获取和处理a. 确保检测器的正常工作：在进行图像获取前，首先需要确保检测器正常工作，检查其连接是否稳固，并确保其能够正常接收和传输射线信息。

b. 获取图像：将检测器置于所需要的位置，并进行图像获取操作，确保图像清晰、准确。

射线检测方法范文射线检测方法是一种应用射线技术对物体进行非破坏性检测的手段。

射线检测方法是一种广泛应用于材料科学、工程和医学领域的技术，可以用于检测材料的结构、缺陷和性能。

射线检测方法主要包括X射线检测和γ射线检测两种。

X射线检测是通过利用X射线的特性对物体进行检测的方法。

X射线是由电子在高速运动中冲击物质产生的一种电磁波。

X射线具有穿透力强、辐射强度高等特点，因此可以用于检测物体的内部结构和缺陷。

X射线检测主要包括投影法、透射法和散射法。

投影法是最常用的一种X射线检测方法。

该方法是将被检测物体置于X射线源和探测器之间，然后通过探测器记录被检测物体对X射线的吸收情况，从而推断出被检测物体的结构和缺陷。

投影法可以用于检测物体内部的裂纹、气泡等缺陷，也可以用于检测物体的密度分布情况。

透射法是另一种常用的X射线检测方法。

该方法是将X射线通过被检测物体，并在另一侧使用探测器记录透射射线的强度。

透射法可以用于检测物体的厚度和密度分布情况。

与投影法不同，透射法可以通过测量透射射线的强度来获得更精确的物体密度信息。

散射法是一种利用X射线散射来检测物体的方法。

当X射线通过物体时，部分X射线会被物体表面的原子和分子散射。

散射射线的强度和方向可以提供有关物体结构和缺陷的信息。

散射法可以用于检测物体的晶体结构和粒度分布情况，也可以用于检测物体表面和界面的缺陷。

γ射线检测是利用γ射线对物体进行检测的方法。

γ射线是一种具有高能量和穿透力的电磁波，可以用于检测材料的内部结构和缺陷。

γ射线检测主要包括γ射线透射法和γ射线共振散射法。

γ射线透射法是一种将γ射线通过被检测物体，并在另一侧使用探测器记录透射射线的强度的方法。

该方法可以用于检测物体的厚度和密度分布情况，以及物体内部的缺陷。

γ射线共振散射法是一种利用γ射线与物体中的原子核或电子发生共振散射来检测物体的方法。

通过测量共振散射射线的能量和强度，可以获得物体的结构和成分信息。

射线检测报告标准及检测方法（二）引言概述：射线检测是一种常用的非破坏性检测方法，广泛应用于工业生产和科学研究中。

本文将介绍射线检测的报告标准及检测方法，以帮助读者了解该领域的相关知识，提高工作效率和检测准确性。

一、报告标准1.1 射线检测报告的重要性1.2 国际和国内的射线检测报告标准1.3 报告格式和内容要求1.4 报告的编写和审核流程1.5 报告中常见的错误和注意事项二、射线检测方法2.1 射线源的选择和使用2.2 射线的传播路径和探测器的布置2.3 射线检测设备的校准和保养2.4 射线检测的数据获取和处理方法2.5 射线检测结果的分析和解读三、射线检测的安全措施3.1 辐射安全及其重要性3.2 辐射防护装备和措施3.3 辐射安全监测和管理3.4 射线检测事故的应急处理方法3.5 射线检测中的常见安全问题和解决方案四、射线检测的应用领域4.1 金属材料的缺陷检测4.2 建筑结构的损伤评估4.3 医学影像的获取和诊断4.4 食品和饮料的质量控制4.5 环境监测和辐射源的追踪定位五、射线检测的未来发展趋势5.1 自动化和智能化射线检测技术5.2 射线检测设备的小型化和便携化5.3 非常规射线源的应用和研发5.4 射线检测标准的更新和完善5.5 射线检测与其他检测方法的综合应用总结：本文介绍了射线检测报告标准及检测方法的相关知识，包括报告标准的重要性、射线检测的各个环节和安全措施、应用领域的案例以及未来发展趋势。

希望读者通过本文的学习和理解，能够提高射线检测的准确性和工作效率，并为射线检测技术的进一步发展做出贡献。

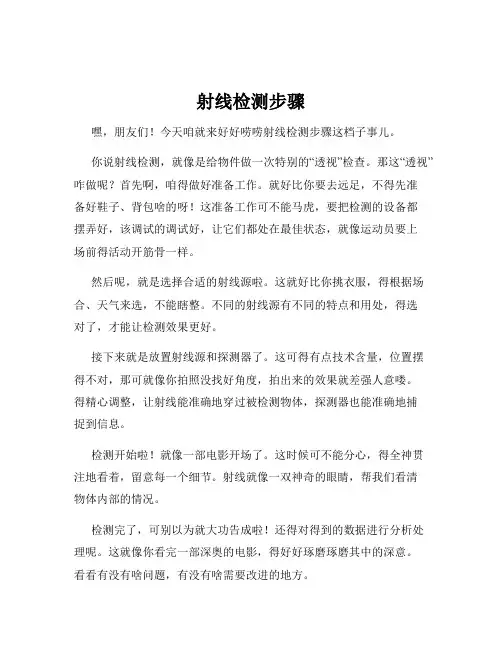

射线检测步骤嘿，朋友们！今天咱就来好好唠唠射线检测步骤这档子事儿。

你说射线检测，就像是给物件做一次特别的“透视”检查。

那这“透视”咋做呢？首先啊，咱得做好准备工作。

就好比你要去远足，不得先准备好鞋子、背包啥的呀！这准备工作可不能马虎，要把检测的设备都摆弄好，该调试的调试好，让它们都处在最佳状态，就像运动员要上场前得活动开筋骨一样。

然后呢，就是选择合适的射线源啦。

这就好比你挑衣服，得根据场合、天气来选，不能瞎整。

不同的射线源有不同的特点和用处，得选对了，才能让检测效果更好。

接下来就是放置射线源和探测器了。

这可得有点技术含量，位置摆得不对，那可就像你拍照没找好角度，拍出来的效果就差强人意喽。

得精心调整，让射线能准确地穿过被检测物体，探测器也能准确地捕捉到信息。

检测开始啦！就像一部电影开场了。

这时候可不能分心，得全神贯注地看着，留意每一个细节。

射线就像一双神奇的眼睛，帮我们看清物体内部的情况。

检测完了，可别以为就大功告成啦！还得对得到的数据进行分析处理呢。

这就像你看完一部深奥的电影，得好好琢磨琢磨其中的深意。

看看有没有啥问题，有没有啥需要改进的地方。

这射线检测步骤啊，一环扣一环，哪一个环节出了问题都不行。

就像一条链子，一个环断了，链子就不完整了。

咱得认真对待每一个步骤，不能马马虎虎。

你想想，要是在一些重要的工程或者设备检测中，射线检测没做好，那后果得多严重啊！说不定就会出现大问题，那可就麻烦大了。

所以啊，咱可不能小瞧了这射线检测步骤。

总之呢，射线检测步骤就像是一场精心编排的舞蹈，每一个动作都要到位，才能跳出优美的舞姿。

咱搞射线检测的，就得把每个步骤都做好，才能让检测结果准确可靠。

大家说是不是这个理儿呀！。

如何检查辐射
检测辐射的方法因辐射类型和场景不同而异。

以下是一些常见的辐射检测方法：
1. 用辐射计进行检测：辐射计是专门设计用于测量各种辐射类型的仪器。

根据需要，可以选择不同类型的辐射计，例如能量谱仪、γ射线计、X射线计等。

这些仪器可以测量辐射强度、
能量和剂量，来评估辐射水平。

2. 使用电离室测量：电离室是一种广泛用于测量离子辐射的仪器。

它使用气体间的离子化来测量辐射水平。

当辐射进入电离室时，产生的离子会导致电流的变化，从而可以测量辐射强度。

3. 像片测量：使用特定类型的胶片或敏感层来测量辐射暴露。

这些片会因暴露于辐射而被改变，从而可以评估辐射水平。

4. 使用光学仪器进行测量：某些辐射类型，如紫外线和可见光，可以使用光学仪器进行检测。

例如，紫外线辐射可以使用紫外线仪器进行测量。

5. 使用热成像相机：红外辐射可以使用热成像相机进行测量。

这种相机可以检测物体表面的热量分布，并转换为可见图像，从而确定辐射水平。

请注意，在任何辐射检测活动中，应遵循安全操作，使用适当的防护设备，并严格按照专业人员的建议和指导进行操作。

射线检测缺陷的显示方法
射线检测是一种常用的无损检测方法，可用于检测材料内部的缺陷。

以下是几种常见的射线检测缺陷的显示方法：
1.X射线照相：将被检测物置于射线源和X射线探测器之间，通过照射物体并记录通过物体的X射线图像。

缺陷会在照片上以不同的密度或阴影显示出来。

这种方法适用于检测金属和许多其他材料中的缺陷。

2.伽马射线照相：与X射线照相类似，但使用伽马射线作为射线源。

伽马射线相对于X射线能够穿透更厚的材料，因此适用于对密度较高的材料进行检测。

3.伽马射线扫描：使用伽马射线源和伽马射线探测器沿着被检测物体的表面或通过旋转探测器来扫描整个物体。

扫描数据可以通过计算机处理和重建，生成具有缺陷位置和大小信息的图像。

4.透射射线检测：将被检测物体置于射线源和探测器之间，通过测量射线透过物体时的吸收量来检测缺陷。

透射射线检测通常用于检测轻合金、陶瓷等材料中的内部缺陷。

5.CT扫描：计算机断层扫描（CT）是一种高级的射线检测技术。

它使用射线源和探测器沿不同方向旋转扫描物体，并通过计算机重建成三维图像。

CT扫描能够提供更详细和准确的缺陷显示，适用于复杂结构和精细部件的检测。

简述x射线检测的主要方法X射线检测是一种常见且重要的无损检测方法，广泛应用于医学、工业和安全等领域。

本文将对X射线检测的主要方法进行简述，并重点介绍X射线成像、X射线衍射和X射线荧光分析三种常用的X射线检测方法。

1. X射线成像:X射线成像是将物体内部的结构及其物理性质转化为二维或三维图片的方法，主要包括普通X射线成像、计算机断层扫描（CT）和数字几何成像（DG）等。

普通X射线成像是通过X射线束穿过被检物体后的吸收、散射等反应，使用X射线摄像机将影像显示在屏幕上。

CT技术是在多个角度上进行X射线成像，通过计算机重建处理获得具有空间分辨能力的断层图像。

DG技术借助数字信息处理，可实现实时、连续的三维成像。

2. X射线衍射:X射线衍射是利用物质原子的晶格结构对X射线的衍射效应进行分析，以了解物质的结构和组成。

通过衍射图案的分析，可以得到晶格常数、晶体结构和取向等信息，常应用于晶体学、材料科学和化学等领域。

X射线衍射主要包括Laue衍射和Bragg衍射两种方法。

Laue衍射是通过将X射线束直接射到晶体上，观察衍射图案来分析晶体结构。

Bragg衍射则是通过使X射线束以一定的角度射入晶体，得到不同的衍射角度，从而推断晶体结构。

3. X射线荧光分析:X射线荧光分析是通过照射样品产生的荧光辐射来确定样品中元素的含量及其化学状态。

当X射线照射样品时，样品中的原子被激发，从激发态返回基态时会发射出特定能量的X射线。

通过测量和分析这些特定能量的X射线，可以确定样品中的元素种类和含量，并可推断其化学状态。

X射线荧光分析广泛应用于地质学、环境科学、材料科学和考古学等领域。

综上所述，X射线检测主要包括X射线成像、X射线衍射和X射线荧光分析三种方法。

其中，X射线成像以影像的形式反映物体内部结构，常用于医学和工业领域。

X射线衍射通过对物质的晶格结构进行分析，可得到晶格常数、晶体结构和取向等信息，常用于晶体学和材料科学。

X射线荧光分析则利用X射线照射样品产生的荧光辐射来确定样品中的元素种类和含量，常用于地质学和环境科学等领域。

使用无损检测技术进行射线检测的操作步骤与技巧无损检测技术是一种非破坏性的检测方法，可以用于检测材料内部的缺陷和疾病。

其中，射线检测是无损检测技术中的一种常见方法。

本文将介绍使用无损检测技术进行射线检测的操作步骤和一些技巧。

一、操作步骤1. 准备工作在进行射线检测之前，首先要准备好必要的设备和材料。

这包括射线源、辐射检测器、辐射防护设备、标记工具等。

2. 确定检测对象和目的根据需要，确定要检测的对象和检测的目的。

例如，检测焊接缺陷、测量材料的密度等。

3. 设定检测参数根据实际需求，设定合适的检测参数。

这包括射线源的放射剂量、检测距离、曝光时间等。

4. 辐射防护措施在进行射线检测时，应采取适当的辐射防护措施，以保护操作人员的安全。

这包括穿戴防护服、佩戴防护装备，确保检测区域的限制和警示等。

5. 放置射线源和辐射检测器将射线源和辐射检测器放置在合适的位置。

射线源应放置在距离检测对象一定距离的位置，而辐射检测器应保持相对于射线源的恰当位置，以接收射线经过物体后的弱信号。

6. 进行射线照射启动射线源，并在设定的参数下进行射线照射。

确保照射时间足够长，并保持辐射源和检测器的相对位置不变。

7. 数据采集与分析将辐射检测器采集到的数据进行记录，并进行分析。

可以使用计算机软件等辅助工具来处理数据，以便更好地识别和评估缺陷和疾病。

8. 结果评估与报告根据检测结果，对目标物体进行评估，并生成相应的检测报告。

检测报告应包括检测结果、缺陷的位置和性质、建议的修复方法等。

二、技巧1. 注意辐射安全射线检测过程中，要严格遵守辐射安全规定，确保操作人员的健康安全。

限制人员停留时间、使用防护设备等都是常见的辐射安全措施。

2. 选择合适的射线源和检测器选择适合检测对象和目的的射线源和辐射检测器。

不同的射线源和检测器有不同的特点和应用范围，根据需要进行选择。

3. 确定合适的曝光时间和射线剂量曝光时间和射线剂量的选择对得到准确的检测结果很重要。
