电动系测量机构

  • 格式：doc
  • 大小：50.00 KB
  • 文档页数：4

二.电动系测量机构的工作原理(参照教材)
三.电动系仪表的特点 1.电动系仪表的优点 （1）准确度高。由于这种仪表内没有铁磁物质，不存在磁滞误差，故较 电磁系仪表的准确度高，可达 0.1 级。 （2）交直流两用，并且能测量非正弦电流的有效值。 （3）能构成多种仪表，测量多种参数。例如，将测量机构中的固定线圈 和可动线圈串联起来，由于此时 I1＝I2＝I，φ＝0，故有 α ＝ KI 2 ， 在标 度尺上按电流刻度，就得到电动系电流表。如将固定线圈和可动线圈与分 压电阻串联，当分压电阻一定时，α ＝ KU 2 ，然后在标度尺上按电压刻度， 就组成电动系电压表。另外，还能组成电动系功率表、电动系相位表等。 （4）电动系功率表的标度尺刻度均匀。
第 2 页 教学环节 组织教学 内 容 要 点 时 间
检查学生仪容仪表，点名掌握学要 3.电动系仪表的特点。 点 1.电动系测量机构的结构； 2.电动系测量机构的工作原理；
布置 练习
见后
巡回指导
结束指导
归纳总结本节内容，重点强调电动系仪表的技术特点。
广东省粤东高级技工学校生产实习课教案纸（续页）
第 3 页 时间分配 及 备 注 入 门 指 导 内 容 及 步 骤
一.电动系测量机构的结构 电动系测量机构的结构如课本 P92 图 6－1 所示。它主要由固定线圈 1 和可动线圈 2 组成。 固定线圈分成两段， 其目的一是能获得较均匀的磁场， 二是便于改换电流量程。在可动线圈的转轴上装有指针 3 和空气阻尼器的 阻尼片 4。游丝 5 的作用除了产生反作用力矩外，还起引导电流的作用。
广东省粤东高级技工学校生产实习课教案纸（首页）
共 4 页第 1 页 课 题 审阅签名 审阅日期 月 第 日 节 授课时数
电动系测量机构
200 年 月 日 至 200 年 第 周星期 第 节至第 周星期
授课日期
1.了解电动系测量机构的结构； 教学目的 2.理解电动系测量机构的工作原理； 3.掌握电动系仪表的技术特点。
教学方法
讲授法、练习法
教学重点
电动系仪表的技术特点
教学难点 预 及 课后作业 图 样 课 前 准 备 内 容 习
电动系测量机构中转动力矩的分析
预习： 《电工仪表与测量》 第四版 P95－P100 电动系功率表及功率表的使用 作业：习题册 P36－P40
见后
器 材
工 量 具
广东省粤东高级技工学校生产实习课教案纸（次页）
广东省粤东高级技工学校生产实习课教案纸（续页）
第 4 页 时间分配 及 备 注 入 2.电动系仪表的缺点 （1）仪表读数易受外磁场影响。这是因为由固定线圈所产生的工作磁场 很弱的缘故。为了消除外磁场的影响，线圈系统通常都采用磁屏蔽罩或无 定位结构，也可直接采用铁磁电动系测量机构。 （2）本身消耗功率大。 （3）过载能力小。由于可动线圈的电流要经过游丝，如果电流太大，游 丝易失去弹性或烧断。 （4）电动系电流表、电压表的标度尺刻度不均匀。这是由于其指针偏转 角与被测电流或电压的平方成正比，电动系电流表、电压表的标度尺刻度 具有平方律的特性。 门 指 导 内 容 及 步 骤

合集下载

直流电流表的内部结构

直流电流表的内部结构

直流电流表主要采用磁电系或电动系测量机构（见机械式指示电表测量机构），这些测量机构的测量基本量是电流，可用来直接测小电流。

对于大量值的直流电流，磁电系测量机构要使用分流器，也就是并联电阻。

它的作用是将大部分被测电流分流。

对约10A以下的电流多采用内附分流器;对更大的电流值，则使用专用分流器。

它采取四端结构，具有两个电流端，两个电位端。

其电阻值的选择条件为：当标称电流通过该分流器时，其电位端间的电压为45mV 或75mV;以量程为45mV 或75mV的磁电系毫伏表测此电压值，而表盘上则以电流值刻度。

对于电动系测量机构，扩大测量电流量程的方法是：①加粗静圈的导线，同时减少匝数以保持安匝值不变;②将两静圈由串联改为并联，可使量程扩大一倍。

利用分流器和数字电压表可构成直流数字电流表。

艾驰商城是国内最专业的MRO工业品网购平台，正品现货、优势价格、迅捷配送，是一站式采购的工业品商城！具有 10年工业用品电子商务领域研究，以强大的信息通道建设的优势，以及依托线下贸易交易市场在工业用品行业上游供应链的整合能力，为广大的用户提供了传感器、图尔克传感器、变频器、断路器、继电器、PLC、工控机、仪器仪表、气缸、五金工具、伺服电机、劳保用品等一系列自动化的工控产品。

如需进一步了解相关仪器仪表产品的选型，报价，采购，参数，图片，批发等信息，请关注艾驰商城。

电工仪表与测量(基础)

电工仪表与测量(基础)


【结论三】：在测量不同大小的被测量时，不能简单地用
绝对误差△来判断测量结果的准确程度。实际测量中， 相对误差不仅常用来表示测量结果的准确程度，而且便 于在测量不同大小的被测量时，对其测量结果的准确程 度进行比较。
第6单元
电工仪表与测量
【结论四】：引用误差实际上就是仪表在最大 读数时的相对误差，即满度相对误差。因为绝 对误差基本不变，仪表量程也不变，故引用误 差可用来表示一只仪表的准确程度。
间接测量
组合测量
第6单元
电工仪表与测量
测 量 方 法
直读法 比较法
利用仪表直接读取测量数据。 将被测量与度量器放在比较仪器上进 行比较，从而求得被测量的数值。 比较仪表指零时，从度量器读出 被测量的数值 从比较仪求得差值，根据度量器数 值和比较差值，求得被测量的数值。 将已知量与被测量先后置于同一测 量装置中，若两次测量装置都处于 相同状态，可认为被测量等于已知 量，再从已知量读出被测量值。
疏忽误差
疏忽误差：测量人员疏忽造成
第6单元
电工仪表与测量
1、系统误差产生原因及消除办法
• ①.仪表本身结构造成的误差:这种误差可通过改善材料 性能与制造工艺来消除.例如摩擦误差,是仪表的可动部 分采用转轴式结构必然会产生的一种误差.只要改善转轴 材料或采用悬丝结构或选用数字显示形式代替.误差就可 以减小或消除。 • ②.外界干扰造成的误差:如电磁干扰,地磁干扰.可以在 结构上采用屏蔽法、或在测量方法上采取比较法、正负 误差补偿法，减少或消除干扰所造成的影响。例如测量 后将仪表调转 180°，重测一次，用两次测量平均值作 为测量值，以消除地磁的影响，或利用校正值求得被测 量的真值。 • ③.环境条件变化造成的误差:只要改善环境条件，例如 使用空调,或在内部结构中进行补偿,例如电阻温度的的 正负补偿，都能使误差得以减少或消除。
电动系仪表

电动系仪表


I P 800 4.54
U cos 220 0.8
电流量限可选5A。
20
（五）功率表的读数
1.功率表常数 C
C UNIN N
W/格
被测功率为： P=Cn (W) n-----指针指示的格数； N----功率表满偏时的格数；
21 21
【例】D26 W 型功率表，其电流量限为0.5/1A，电 压量限为75/150/300V，指针满偏时标尺格数为150 格。测量某功率时，选用量限为0.5A、300V，指针 偏转100格，求该功率的大小。
18
（四）功率表的量程
功率： P=UNIN cosφ 普通功率表的额定功率因数cosφ＝１，所以它 的量程是由电压量程、电流量程确定的。
电流量限----功率表电流线圈回路的额定电流；
电压量限----功率表电压线圈回路的额定电压；
功率量限----电流量限、电压量限的乘积，即
P=UNIN
19
19
量限选择的原则：功率表的电压、电流量限应大于或等于负 载电压、电流的最大值。
（6）功耗较大：电动系电流表内阻大，电压表内阻小。
应用：一般制成功率表，用来测量交、直流电路的功率。源自课题二 电动系电流表和电压表
7
一、电动系电流表
1.单量程电流表
构成1：将电动系测量 机构的固定线圈 和可动线圈串联 （如图a,一般为 0.5A表）。
1-定圈
2-动圈
构成2：定圈1和动圈2分别串并联电阻后 再串联或并（如图b、c）。
一、电动系电流表
1、2联-----------单量程
2.双量程电流表扩量程 1、4联，2、3联---双量程
方法1：固定线圈分 成两段，改变串、 并联方式。

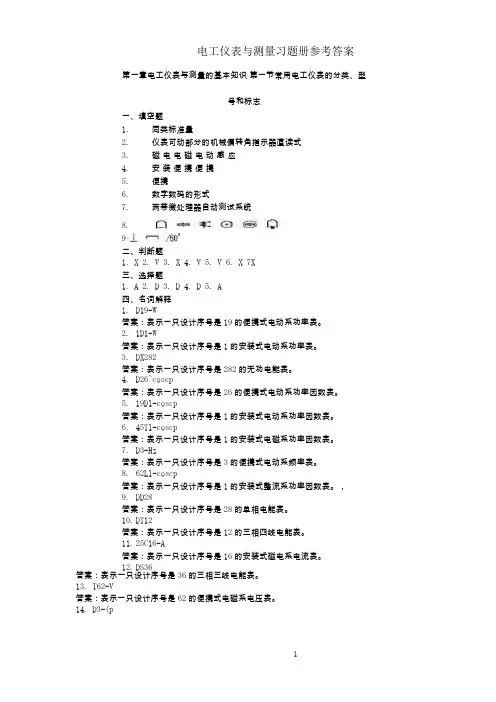

(完整版)电工仪表与测量习题册参考答案
