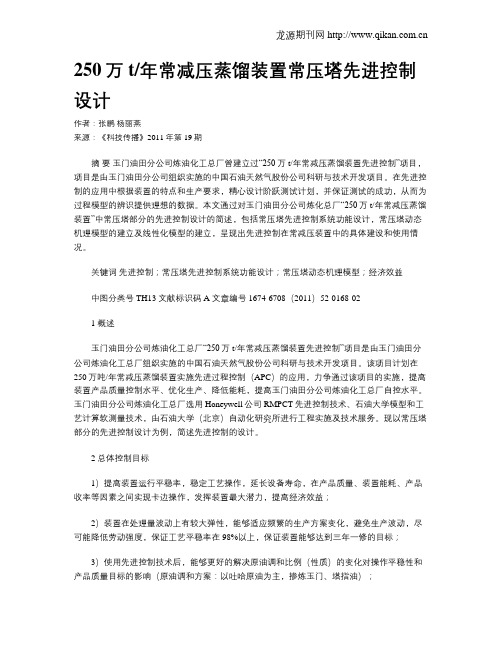

250万t/年常减压蒸馏装置常压塔先进控制设计作者：张鹏杨丽燕来源：《科技传播》2011年第19期摘要玉门油田分公司炼油化工总厂曾建立过“250万t/年常减压蒸馏装置先进控制”项目，项目是由玉门油田分公司组织实施的中国石油天然气股份公司科研与技术开发项目。
在先进控制的应用中根据装置的特点和生产要求，精心设计阶跃测试计划，并保证测试的成功，从而为过程模型的辨识提供理想的数据。
本文通过对玉门油田分公司炼化总厂“250万t/年常减压蒸馏装置”中常压塔部分的先进控制设计的简述，包括常压塔先进控制系统功能设计，常压塔动态机理模型的建立及线性化模型的建立，呈现出先进控制在常减压装置中的具体建设和使用情况。
关键词先进控制；常压塔先进控制系统功能设计；常压塔动态机理模型；经济效益中图分类号TH13 文献标识码A 文章编号 1674-6708（2011）52-0168-021 概述玉门油田分公司炼油化工总厂“250万t/年常减压蒸馏装置先进控制”项目是由玉门油田分公司炼油化工总厂组织实施的中国石油天然气股份公司科研与技术开发项目。
该项目计划在250万吨/年常减压蒸馏装置实施先进过程控制（APC）的应用，力争通过该项目的实施，提高装置产品质量控制水平、优化生产、降低能耗，提高玉门油田分公司炼油化工总厂自控水平。
玉门油田分公司炼油化工总厂选用Honeywell公司RMPCT先进控制技术、石油大学模型和工艺计算软测量技术，由石油大学（北京）自动化研究所进行工程实施及技术服务。
现以常压塔部分的先进控制设计为例，简述先进控制的设计。
2 总体控制目标1）提高装置运行平稳率，稳定工艺操作，延长设备寿命，在产品质量、装置能耗、产品收率等因素之间实现卡边操作，发挥装置最大潜力，提高经济效益；2）装置在处理量波动上有较大弹性，能够适应频繁的生产方案变化，避免生产波动，尽可能降低劳动强度，保证工艺平稳率在98%以上，保证装置能够达到三年一修的目标；3）使用先进控制技术后，能够更好的解决原油调和比例（性质）的变化对操作平稳性和产品质量目标的影响（原油调和方案：以吐哈原油为主，掺炼玉门、塔指油）；4）在产品质量上可实现卡边操作，清晰分割侧线产品，尽可能提高产品收率和柴汽比，装置总收率提高1%以上；5）在不影响产品质量及收率的情况下，提高装置热回收率，使装置能耗降至10.4（千克标油/吨原油）以下；6）平稳加热炉操作，防止加热炉进料出现偏流现象，防止炉管结焦，降低燃料耗量，提高加热炉热效率，保证热效率在90%以上；7）能够适应常一线生产航煤、溶剂汽油、-35℃军柴，以及常二线生产液压油、不同凝固点柴油等生产方案的变化，并在不同方案下装置取得最大效益；8）实现常压塔的露点计算，防止常压塔的露点腐蚀；9）使用先进控制技术后，所有控制指标达到工艺控制目标的要求；10）使用先进控制技术后，装置可增效益400万元/年以上。

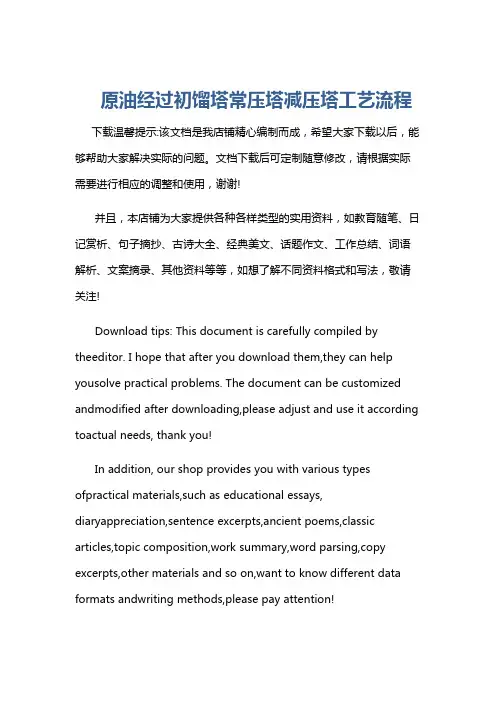

原油经过初馏塔常压塔减压塔工艺流程下载温馨提示:该文档是我店铺精心编制而成，希望大家下载以后，能够帮助大家解决实际的问题。
文档下载后可定制随意修改，请根据实际需要进行相应的调整和使用，谢谢!并且，本店铺为大家提供各种各样类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，如想了解不同资料格式和写法，敬请关注!Download tips: This document is carefully compiled by theeditor. I hope that after you download them,they can help yousolve practical problems. The document can be customized andmodified after downloading,please adjust and use it according toactual needs, thank you!In addition, our shop provides you with various types ofpractical materials,such as educational essays, diaryappreciation,sentence excerpts,ancient poems,classic articles,topic composition,work summary,word parsing,copy excerpts,other materials and so on,want to know different data formats andwriting methods,please pay attention!原油经过初馏塔常压塔减压塔工艺流程1. 准备工作阶段在进行原油的初馏塔常压塔减压塔工艺流程之前，需要进行一系列准备工作。
原油常压蒸馏塔工艺设计原油常压蒸馏塔工艺设计原油常压蒸馏塔是炼油厂中最基本的设备之一，其主要作用是将原油分离成不同的馏分。
在设计常压蒸馏塔时，需要考虑多个因素，包括原油的物理化学性质、塔的结构和操作参数等。
下面将详细介绍常压蒸馏塔的工艺设计。
一、原油物性分析在设计常压蒸馏塔时，首先需要对原油进行物性分析。
原油的物性包括密度、粘度、沸点范围、蒸汽压等。
这些物性参数对于确定塔的操作参数和分离效果至关重要。
二、塔的结构设计常压蒸馏塔的结构包括塔底、塔体和塔顶三部分。
塔底主要包括进料管、分离器和液位控制器等。
塔体由多个塔板组成，塔板上通常设置有气液分离器和液相收集器。
塔顶包括冷凝器、回流器和出料管等。
在设计塔的结构时，需要考虑原油的物性和塔的操作参数。
例如，对于高沸点的原油，需要增加塔板数目和塔高度，以提高分离效果。
而对于低沸点的原油，则需要减少塔板数目和塔高度，以降低能耗和成本。
三、操作参数设计常压蒸馏塔的操作参数包括进料温度、进料流量、回流比、塔顶温度等。
这些参数对于塔的分离效果和能耗有着重要的影响。
在设计操作参数时，需要考虑原油的物性和塔的结构。
例如，对于高沸点的原油，需要提高进料温度和回流比，以提高分离效果。
而对于低沸点的原油，则需要降低进料温度和回流比，以降低能耗和成本。
四、塔的优化设计在完成初步设计后，需要对塔进行优化设计。
优化设计的目的是提高分离效果和降低能耗和成本。
常用的优化方法包括增加塔板数目、调整操作参数、改变塔的结构等。
总之，常压蒸馏塔的工艺设计需要考虑多个因素，包括原油的物性、塔的结构和操作参数等。
只有在充分考虑这些因素的基础上，才能设计出高效、节能的常压蒸馏塔。
