典型印刷机的组成与工作原理今天，最常见的印刷机都采用柔版印刷工艺。
柔版印刷是一种回转印刷方法，它通过凸起的图案表面在各种承印物上印制图案。
即通过橡胶版或感光树脂版非印刷区域的撤出和降低，在印版上生成所要印刷的图案。
印版与直径各不相同的回转圆筒相连以获得各种尺寸的图案。
油墨则是通过一个称为网纹辊的具有网状结构的油墨计量辊转移到印版表面。
通常，喷墨装置与刮刀协同工作，以便为网纹辊供应油墨。
上述系统操作可以针对每种印刷颜色在印刷机上重复。
目前，一台印刷机上的平均印刷站的数目为10个，卷筒纸的宽度为 6 到136 英寸。
印刷应用中的主要运动类型印刷应用多种多样，从简单的单色印刷，一直到需要定位的复杂多色印刷。
大多数印刷应用都使用一个包含要印刷的图案的回转喷墨头，印刷表面通常是一种直接与喷墨头接触的卷筒纸。
卷筒纸常为线性的，可以由任意种类的材料组成，包括纸、塑料或树脂薄膜，波纹纸等。
印刷油墨直接供应给喷墨头，在喷墨头与卷筒纸接触时，图案就转移到卷筒纸上。
印刷应用中的主要运动类型为主轴/从轴运动——要在上面进行印刷的卷筒纸为主轴，喷墨头为从轴。
传统的印刷机的卷筒纸和喷墨头之间是机械连接的，但是现在，考虑到通过高性能运动控制器可执行电子式凸轮仿形，以及印刷的最终用户提高机器灵活性，并希望缩短生产期限和实现快速生产转换的要求，通常使用伺服机构。
尤其对于喷墨头而言更是如此，有时对卷筒纸主轴也具有这种要求。
多色印刷应用中包含多个喷墨头，每个喷墨头对应于一种颜色，成为主轴的从轴，各个喷墨头之间要保持相互对准。
其它类型的运动在印刷应用中也不少见，例如用于在机器维护和产品切换中将喷墨头移进和移出的调整轴。
典型的印刷应用需要使用多种运动控制部件，包括编码器或旋转变压器等反馈部件、伺服电机、减速器、伺服放大器和高性能运动控制器。
在印刷中使用的运动控制方法也可用于其它回转从轴与线性卷筒纸接触的纸品加工应用。
运动控制中存在的主要问题在印刷应用中实现运动控制存在几个问题。

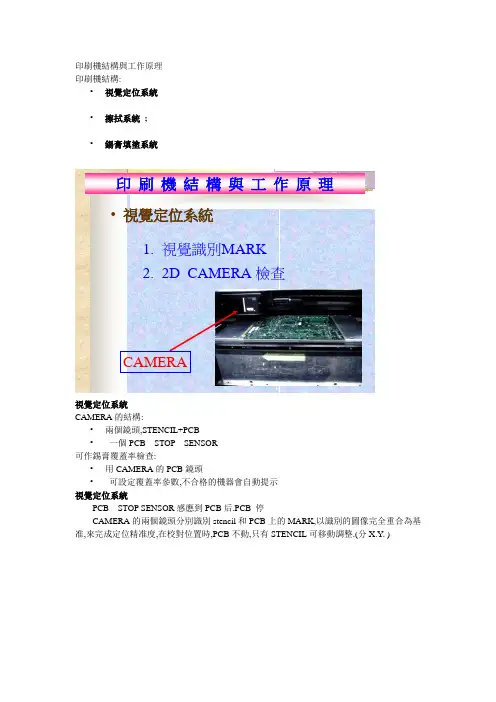

印刷機結構與工作原理印刷機結構:•視覺定位系統•擦拭系統;•錫膏填塗系統印刷機結構與工作原理視覺定位系統CAMERA的結構:•兩個鏡頭,STENCIL+PCB•一個PCB STOP SENSOR可作錫膏覆蓋率檢查:•用CAMERA的PCB鏡頭•可設定覆蓋率參數,不合格的機器會自動提示視覺定位系統PCB STOP SENSOR感應到PCB后.PCB 停CAMERA的兩個鏡頭分別識別stencil和PCB上的MARK,以識別的圖像完全重合為基准,來完成定位精准度,在校對位置時,PCB不動,只有STENCIL可移動調整.(分X.Y. )印刷機結構與工作原理真空擦拭杆印刷機結構與工作原理溶劑棒導紙杆輔動軸真空擦拭杆擦拭系統1.擦拭時由氣缸將擦拭杆頂起,使擦拭紙與鋼板接觸.2.濕擦時的溶劑量要控制在濕擦完畢時,濕的擦拭紙正好被用完.3.溶劑的噴量可通過調整溶劑泵的頻及沖程來進行控制.印刷機結構與工作原理;錫膏填塗系統1.刮刀采用鋼刮刀.角度標準45~60度,現用60度.2.印刷時錫膏在鋼板上是滾動,一般滾動的直徑為1~1.5cm3.刮刀的壓力一般為0.5+0.1 kg/inch锡膏印刷现在被认为是，表面贴装技术中控制最终焊锡节点品质的关键的过程步骤。
印刷是一個建立在流體力學下的制程，它可多次重復地保持，將定量的物料(錫膏或黏膠)涂覆在PCB的表面，一般來講，印刷制程是非常簡單的，PCB的上面與絲網或鋼板保持一定距離(非接觸式)或完全貼住(接觸式)，錫膏或黏膠在刮刀的作用下流過絲網或鋼板的表面，并將其上的切口填滿，于是錫膏或黏膠便貼在PCB的表面，最后，絲網或鋼板與PCB分離，于是便留下由錫膏或黏膠組成的圖像在PCB上.在印刷锡膏的过程中，基板放在工作台上，机械地或真空夹紧定位，用定位销或视觉来对准。
或者丝网(screen)或者模板(stencil)用于锡膏印刷。
在手工或半自动印刷机中，锡膏是手工地放在模板/丝网上，这时印刷刮刀(squeegee)处于模板的另一端。
标签印刷机工作原理
标签印刷机是一种用于印刷标签的设备。
它的工作原理基于传统印刷技术，通过墨色传输和印刷材料来完成标签的印刷。
首先，标签印刷机会将印刷设计图案从计算机或其他输入源传输到打印机控制系统。
控制系统会对图案进行处理，并将其转换为打印机可以理解的指令。
接下来，标签印刷机会将印刷材料（通常是纸张、塑料薄膜等）送入印刷区域。
在印刷区域，标签印刷机使用墨色传输系统将墨色传输到印刷材料上。
墨色传输系统通常包括墨色供给系统、墨色传输带（如滚筒或印版）和印刷头。
墨色供给系统通常储存着不同颜色的墨色，例如黑色、青色、黄色和洋红色。
墨色传输带将墨色从墨色供给系统传输到印刷头上。
印刷头上有一系列小孔，每个小孔对应一个像素点。
当墨色传输到印刷头上时，墨色通过小孔喷到印刷材料上，形成图案或文字。
同时，标签印刷机可能会使用其他技术来增强印刷效果，例如热转印技术或凹版印刷技术。
这些技术可以在印刷过程中添加额外的细节和效果，提高印刷质量。
最后，印刷完成后，标签印刷机将标签送到切割区域。
切割区域通常包括刀具或切割机构，用于将标签切割为所需的形状和尺寸。
总的来说，标签印刷机通过墨色传输和印刷材料来完成标签的印刷。
它的工作原理基于传统印刷技术，并可以通过使用不同的墨色和印刷技术来实现不同的印刷效果。
