eda技术及应用第三版课后答案谭会生【篇一：《eda技术》课程大纲】>一、课程概述1.课程描述《eda技术》是通信工程专业的一门重要的集中实践课，是通信工程专业学生所必须具备的现代电子设计技术技能知识。
eda是电子技术的发展方向，也是电子技术教学中必不可少的内容。
本课程主要介绍可编程逻辑器件在电子电路设计及实现上的应用，介绍电路原理图和pcb图的设计技术。
开设该课程，就是要让学生了解大规模专用集成电路fpga和cpld的结构，熟悉一种以上的硬件描述语言，掌握一种以上的开发工具的使用等，掌握电路原理图和pcb图的现代设计技术与方法，从而提高学生应用计算机对电子电路和高速智能化系统进行分析与设计的能力。
2.设计思路本课程坚持“以学生为中心”的原则，以项目任务驱动的方式，采取理论知识与案例相结合的方式授课，提高学生的学习主动性。
通过必要的理论知识讲授、大量的实践训练和案例分析，培养学生的动手设计和实践能力，掌握eda开发的整个流程和基本技巧。
课程采用演示讲授和实践相结合，边讲边练的方法，让学生切身体会并掌握eda开发产品的流程和方法。
本课程集中2周时间开设，注重实践性，边讲边练，让学生切身体会并掌握eda开发技术。
3.实践要求（1）纪律和安全要求①不得将食物带入实验室，每次实训后请将使用后的废弃物带走。
违反者每次扣罚平时分2分。
②实训期间不得做与实训无关的其他事情，不得大声喧哗或做其他影响实训正常进行的事宜。
违反者每次扣罚平时分2分。
③实训期间，若学生有事不能正常参加实训，须提前以书面形式请假，并按指导教师的安排补做实训。
未经指导教师许可，学生不得任意调换实训时间和实训地点。
违反者每次扣罚平时分4分。
④学生不得以任何理由替代他人进行实训，违者直接取消实训成绩。
⑤学生除操作自己所分配的计算机外，不得操作实验室内其他任何设备。
违者每次扣罚平时分2分。
（2）业务要求实训所使用的软件protel和quartus ii，所有数据均通过服务器中转以及储存在服务器上，所以重启自己所用的电脑不会造成数据丢失。
第一章绪论作业1、EDA的英文全称是什么？EDA的中文含义是什么？答：EDA的英文全称是Electronic Design Automation；中文含义是电子设计自动化。
5、FPGA和CPLD各包含几个基本组成部分？答：FPGA和CPLD均包含三个部分：可编程逻辑单元阵列、可编程互连、可编程I/O单元。
CPLD内部的可编程逻辑单元以乘积项阵列为主，而FPGA内部采用LUT加寄存器结构。
6、FPGA和CPLD各有什么特点？二者在存储逻辑信息方面有什么区别？在实际使用中，在什么情况下选用CPLD？在什么情况下选用FPGA？答：特点：CPLD内部的可编程逻辑单元以乘积项阵列为主，触发器数量相对FPGA要少，规模和复杂度较低。
FPGA内部采用LUT加寄存器结构，触发器数量多，规模和复杂度较高。
在存储逻辑信息方面，CPLD主要采用PROM存储信息；FPGA主要采用SRAM存储信息。
在实际使用中，一般规模逻辑设计，以控制功能为主的情况下优先选用CPLD。
对于复杂逻辑设计，需要存储大量数据的情况下优先选用FPGA。
10、对于目标器件为FPGA/CPLD的VHDL设计，其工程设计包括几个主要步骤？每步的结果是什么？答：主要设计步骤：（1）设计输入：采用HDL语言、原理图、状态图等方式，结果为设计的源代码。
（2）逻辑综合：将RTL级描述转换为优化过的具有特定工艺的门级实现，产生网表文件。
（3）目标器件的布线/适配：将综合器产生的网表文件映射到目标器件中，产生最终的下载文件。
（4）目标器件的编程/下载，得到具有特定功能的电路。
（5）硬件仿真、测试，11、名称解释逻辑综合、逻辑适配、行为仿真、功能仿真、时序仿真答：逻辑综合：将RTL级描述转换为优化过的具有特定工艺的门级实现，即网表文件。
逻辑适配：将综合器产生的网表文件映射到目标器件中，产生最终的下载文件。
行为仿真：将源程序直接送到VHDL仿真器中所进行的仿真。
功能仿真：将综合后的网表文件送到VHDL仿真器中所进行的仿真。

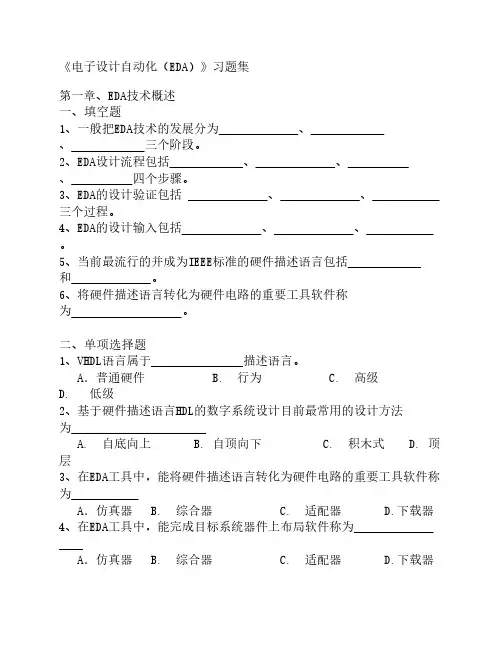

《电子设计自动化（EDA）》习题集第一章、EDA技术概述一、填空题1、一般把EDA技术的发展分为 、、 三个阶段。
2、EDA设计流程包括 、 、、 四个步骤。
3、EDA的设计验证包括 、 、 三个过程。
4、EDA的设计输入包括 、 、 。
5、当前最流行的并成为IEEE标准的硬件描述语言包括和 。
6、将硬件描述语言转化为硬件电路的重要工具软件称为 。
二、单项选择题1、VHDL语言属于 描述语言。
A．普通硬件 B. 行为 C. 高级D. 低级2、基于硬件描述语言HDL的数字系统设计目前最常用的设计方法为A. 自底向上B. 自顶向下C. 积木式D. 顶层3、在EDA工具中，能将硬件描述语言转化为硬件电路的重要工具软件称为A．仿真器 B. 综合器 C. 适配器 D.下载器4、在EDA工具中，能完成目标系统器件上布局软件称为A．仿真器 B. 综合器 C. 适配器 D.下载器 第2章、大规模可编程逻辑器件 一、填空题1、集成度是集成电路一项重要的指标，可编程逻辑器件按集成密度可分为 和 两类。
2、可编程逻辑器件的编程方式可分为 和 两类。
3、基于EPROM、E2PROM和快闪存储器件的可编程器件，在系统断电后编程信息 。
4、基于SRAM结构的可编程器件，在系统断电后编程信息 。
5、CPLD器件中至少包括 、 、 三种结构。
6、FPGA的三种可编程电路分别是 、、 三种结构。
7、根据逻辑功能块的大小不同，可将FPGA分为和 两类；据FPGA内部连线结构的不同，可将FPGA分为 和 两类；据FPGA采用的开关元件不同，可将FPGA分为 和 两类.8、目前常见的可编程逻辑器件的编程和配置工艺包括基于 、基于 和基于 三种编程工艺。
二、 单项选择题1、在下列可编程逻辑器件中，不属于高密度可编程逻辑器件的是A. EPLDB. CPLDC. FPGAD. PAL2、在下列可编程逻辑器件中，属于易失性器件的是A. EPLDB. CPLDC. FPGAD. PAL3、在自顶向下的设计过程中，描述器件总功能的模块一般称为A．底层设计 B. 顶层设计 C. 完整设计 D. 全面设计4、边界扫描测试技术主要解决 的测试问题A．印制电路板 B. 数字系统 C. 芯片 D. 微处理器 三、 简答题1、CPLD和FPGA有什么差异？在实际应用中各有什么特点？第3章、VHDL编程基础一、填空题1、VHDL设计实体的基本结构由 、、 、 和 等部分组成。
