燃气锅炉房工艺设计

燃气锅炉房设计规范1. 引言燃气锅炉房是供应燃气锅炉热水或蒸汽的重要设施，其设计规范是确保燃气锅炉房安全、高效运行的基础。

本文将介绍燃气锅炉房设计的一些重要规范和要求，以确保锅炉房的功能、安全和环保性能。

2. 锅炉房设计基本要求2.1. 应根据锅炉的数量和容量，合理确定锅炉房面积和高度，并确保房间的通风、照明和紧急出口等设备和设施满足要求。

2.2. 锅炉房的墙体应采用耐火材料，并根据当地防火要求进行防火设计，以保证锅炉房的防火性能。

2.3. 锅炉房内应设置安全出口，并确保出口通道畅通，以便在紧急情况下人员能够迅速疏散。

2.4. 锅炉房内设备的布局应合理，设备之间应有足够的安全间距，以便进行维修和操作。

3. 锅炉房通风要求3.1. 锅炉房应具备良好的通风设施，以确保锅炉房内的空气质量和温度符合要求。

3.2. 锅炉房通风系统应满足以下要求：•通风设备应安装在适当的位置，以便有效地排除废气和污染物。

•锅炉房内应设置合适的通风口和天窗，以增加自然通风效果。

•锅炉房通风系统应具备可靠的控制装置，以确保通风效果的自动调整和控制。

4. 锅炉房安全要求4.1. 锅炉房应设有火灾报警器和自动灭火装置，并经常进行检查和维护，以确保其可靠性。

4.2. 锅炉房内的电气设备和电缆应符合相应的安全标准，并在正确的位置进行安装和维护。

4.3. 锅炉房内应设置可靠的燃气泄漏报警装置，并进行定期检测和维护，以确保燃气的安全使用。

4.4. 锅炉房内应设置紧急停机装置，并在需要时能够迅速切断锅炉的供应和排放。

5. 锅炉房环保要求5.1. 锅炉房应尽量减少废气和废水的排放，采用环保燃料和节能设备，以降低对环境的影响。

5.2. 锅炉房应设有排烟净化装置，对排放的烟气进行处理，以减少排放物的污染。

5.3. 锅炉房内的噪声控制应符合国家标准，采取合适的措施减少噪声对周围环境的影响。

6. 锅炉房维护管理6.1. 锅炉房应有专人负责维护和管理，定期进行设备的检查、清洁和维护，以确保其正常运行。

燃气锅炉房设计探讨文/赵婧辰 沈阳市热力工程设计研究院 辽宁沈阳 110014【摘要】燃气锅炉房主要应当包含建筑防爆设计、建筑排烟通风设计以及建筑采光设计等。

在此基础上，燃气锅炉房的节能设计手段应当贯穿于锅炉房的全过程设计中，有效节约燃气锅炉运行成本。

【关键词】燃气锅炉房；设计思路；设计要点【DOI】10.12334/j.issn.1002-8536.2021.15.139燃气锅炉房的基本技术特征就是依靠燃气来提供锅炉设备系统的供热能源，为城乡区域用户提供可靠与安全的燃气供热条件。

在目前的现状下，很多地区的燃气锅炉房正在经历全面的锅炉房节能设计改造，旨在运用节能设计的措施手段来降低燃气锅炉房的经济成本。

1、燃气锅炉房设计的技术手段1.1整体建筑选址及布局设计锅炉房的建筑整体布局结构应当体现紧凑性与合理性，明确划分各个建筑区域，并且将建筑群的中心设计为锅炉房建筑。

对于锅炉房的建筑选址必须要考虑周边区域的交通是否便捷，以及锅炉房建筑所在区域的地块形状。

设计人员对于锅炉间的檐口标高、锅炉房的总体占地面积以及辅助建筑用房都要进行全面的优化布置与设计[1]。

燃气锅炉房应当布置为独立结构的建筑物，至少需要设置两个建筑出入口。

如果必须设计为非独立式的燃气锅炉房建筑结构，那么必须配备一个直接通往室外的人员出入口。

目前多数锅炉房的建筑系统结构都属于二级的建筑结构耐火等级，锅炉房的整体建筑结构组成至少需要包含锅炉配电间、仪表控制间、油箱间、以及其他附属性的锅炉建筑用房基础设备。

对于可燃气体作为燃料的燃气锅炉房而言，应当避免在半地下室或者地下室的空间区域建造。

通常情况下，对于燃气锅炉房较多选择框架结构或者排架结构的整体结构，主厂房的建筑区域应当设置锅炉间，主要为单层的锅炉间建筑结构。

对于钢屋架的锅炉房屋顶结构而言，应当运用彩钢夹芯板以及岩棉的组合建筑材料来进行节能优化设计，并且选择钢混结构运用于锅炉房的屋面与建筑框架部位。

本科生毕业论文姓名：学号：学院：专业：热能与动力工程专业论文题目： 80×104 kcal/h常压燃气热水锅炉工艺设计指导教师：职称：年月徐州毕业论文任务书学院专业年级学生姓名任务下达日期：2011 年 3 月 1 日毕业论文日期：2011 年 3 月1 日至2011 年 6 月20 日毕业论文题目：80×104 kcal/h常压燃气热水锅炉工艺设计毕业论文专题题目：毕业论文主要内容和要求：根据要求设80×104 kcal/常压燃气热水锅炉一台。

主要有一下几大步骤：1 锅炉的选型2 燃料及锅炉的热力计算3 烟风阻力计算4 焊接及制作工艺等说明5 绘制相关图纸若干6 外文文献及翻译在满足出力要求的情况下力求设计的最优化。

院长签字：指导教师签字：中国矿业大学毕业论文指导教师评阅书指导教师评语（①基础理论及基本技能的掌握；②独立解决实际问题的能力；③研究内容的理论依据和技术方法；④取得的主要成果及创新点；⑤工作态度及工作量；⑥总体评价及建议成绩；⑦存在问题；⑧是否同意答辩等）：成绩：指导教师签字：年月日中国矿业大学毕业论文评阅教师评阅书评阅教师评语（①选题的意义；②基础理论及基本技能的掌握；③综合运用所学知识解决实际问题的能力；④工作量的大小；⑤取得的主要成果及创新点；⑥写作的规范程度；⑦总体评价及建议成绩；⑧存在问题；⑨是否同意答辩等）：成绩：评阅教师签字：年月日中国矿业大学毕业论文评阅教师评阅书评阅教师评语（①选题的意义；②基础理论及基本技能的掌握；③综合运用所学知识解决实际问题的能力；④工作量的大小；⑤取得的主要成果及创新点；⑥写作的规范程度；⑦总体评价及建议成绩；⑧存在问题；⑨是否同意答辩等）：成绩：评阅教师签字：年月日中国矿业大学毕业论文答辩及综合成绩摘要本设计主要介绍了80×104kcal/h燃气常压热水锅炉的设计方法、内容、程序以及基本原则。

其中主要设计内容有燃料燃烧计算、锅炉热力计算、烟风阻力计算、强度校核以及制造工艺的探讨及分析。

二、多层或高层建筑内锅炉房布置
三、锅炉房布置的一般原则
四、锅炉间的设备布置
1．锅炉间跨度 2．锅炉间运转层布置 3．锅炉间屋架下弦标高的确定 4．锅炉间底层布置 5．锅炉间固定端布置 6．锅炉间外侧布置
第二节 锅炉选择
一、供热介质和参数的选择 (一)工业锅炉供热系统热介质
蒸汽为供热介质（饱和蒸汽和过热蒸汽） 热水为供热介质两种（低温热水和高温热水）

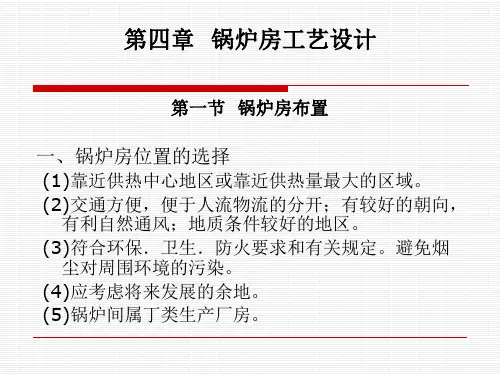

第四章 锅炉房工艺设计
第一节 锅炉房布置
一、锅炉房位置的选择
(1)靠近供热中心地区或靠近供热量最大的区域。 (2)交通方便，便于人流物流的分开；有较好的朝向， 有利自然通风；地质条件较好的地区。 (3)符合环保．卫生．防火要求和有关规定。避免烟 尘对周围环境的污染。 (4)应考虑将来发展的余地。 (5)锅炉间属丁类生产厂房。
(二)烟囱出口直径
确定烟囱出口直径(内径)，先要恰当地选定烟 囱出口的烟气流速，使烟囱在锅炉全负荷运行时不 致因阻力太大，在最低负荷运行时不致因外界风力 影响造成空气倒灌，烟气排不出去，此外，选用烟 囱流速时还应根据锅炉房扩建或锅炉房增容改造的 可能性取适当的数值 。对于微正压燃烧锅炉，在 克服烟气系统阻力所能允许的条件下，应提高烟囱 内烟气流速，缩小烟囱直径，降低烟囱造价：圆形 烟囱出口内径一般不宜小于0.8m，当直径较小时可 做成方形，以便于施工，金属烟囱不受其限制。
(4)从节能和有利于运行调节考虑，在技术经济合 理前提下，应采用电动机凋速装臵代替风机入 口节流装臵(常用的如调节门，转动挡板或导向 器)调节风、烟气量。
二、风机选择计算
(一)鼓风机的风量计算 (二)鼓风机的风压 (三)引风机的风量 (四)引风机的风压 (五)二次风机的选择 (六)风机及电动机功率的计算
