机械基础 第一篇 第3章 间歇运动机构
- 格式：pptx
- 大小：43.17 MB
- 文档页数：46
文档推荐
-
高中物理机械运动机械波部分知识点及习题修订版页数:31
-
机械运动知识点总结页数:2
-
总复习：简单的机械运动(基础)知识讲解页数:6
-
机械运动知识点总结页数:5
下载文档原格式
合集下载

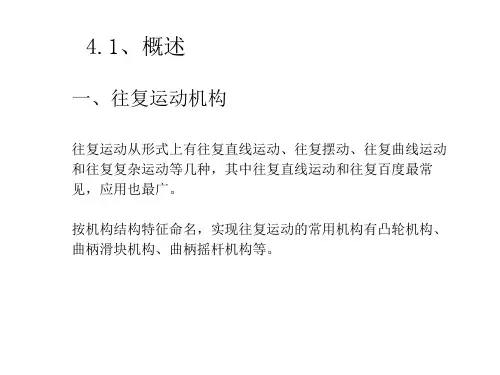

机械基础总复习
的关系式为：mn mt cos
斜齿轮基圆柱上的螺旋角不等于分度圆柱 上的螺旋角。
斜齿圆柱齿轮受力方向分析，特别是轴向 力方向与斜齿旋向的关系。
八、直齿圆锥齿轮：轴交角∑=90°的齿轮传 动比和节圆锥角之间的关系为：
i12
n1 n2
d2 d1
tg 2
ctg1
直齿圆锥齿轮受力方向分析，轴向力方向 总是指向轮的大端。
至少等于齿轮的法线齿距，即重合度 1 。
四、齿轮轮齿的失效形式及其主要原因是： （1）轮齿折断：受循环弯曲应力作用在齿根部
位疲劳折断或过载引起折断； （2）齿面疲劳点蚀：受循环接触应力作用，产
生疲劳裂纹，裂纹扩展致使表层金属脱落； 齿面的接触疲劳强度设计准则是以不产生疲
劳点蚀破坏为前提建立起来的。
v
)
d2 2
拧紧螺母需克服螺母支撑面摩擦力矩：
T2 f2 FQ0rm
四、联接计算
1.松联接
4 FQ
d12
[ ]
2.受横向载荷的紧联接
knFQ0 f SF
v
4 1.3FQ0
d12
[ ]
式中将拉应力增大30％的原因是考虑在拧
紧螺母时，螺栓所受的载荷是拉力和扭矩的
复合作用 。
3.受轴向载荷的紧联接
注意：分度圆非节圆，压力角非啮合角，
传动比 i n1 d2 z2 n2 d1 z1
四、传动条件：一对渐开线直齿圆柱标准齿轮正确 啮合的条件为：1.模数相等；2.压力角相等。
只要 m1Cos1 m2Cos 2就能正确啮合。
实际啮合线长度与基圆齿距的比值称为齿轮的重 合度。连续传动条件是：实际啮合线长度大于或
五、小带轮：
小带轮的最小直径d1取决于带的型号，d1小， 带弯曲应力大，影响带的能力和寿命。
斜齿轮基圆柱上的螺旋角不等于分度圆柱 上的螺旋角。
斜齿圆柱齿轮受力方向分析，特别是轴向 力方向与斜齿旋向的关系。
八、直齿圆锥齿轮：轴交角∑=90°的齿轮传 动比和节圆锥角之间的关系为：
i12
n1 n2
d2 d1
tg 2
ctg1
直齿圆锥齿轮受力方向分析，轴向力方向 总是指向轮的大端。
至少等于齿轮的法线齿距，即重合度 1 。
四、齿轮轮齿的失效形式及其主要原因是： （1）轮齿折断：受循环弯曲应力作用在齿根部
位疲劳折断或过载引起折断； （2）齿面疲劳点蚀：受循环接触应力作用，产
生疲劳裂纹，裂纹扩展致使表层金属脱落； 齿面的接触疲劳强度设计准则是以不产生疲
劳点蚀破坏为前提建立起来的。
v
)
d2 2
拧紧螺母需克服螺母支撑面摩擦力矩：
T2 f2 FQ0rm
四、联接计算
1.松联接
4 FQ
d12
[ ]
2.受横向载荷的紧联接
knFQ0 f SF
v
4 1.3FQ0
d12
[ ]
式中将拉应力增大30％的原因是考虑在拧
紧螺母时，螺栓所受的载荷是拉力和扭矩的
复合作用 。
3.受轴向载荷的紧联接
注意：分度圆非节圆，压力角非啮合角，
传动比 i n1 d2 z2 n2 d1 z1
四、传动条件：一对渐开线直齿圆柱标准齿轮正确 啮合的条件为：1.模数相等；2.压力角相等。
只要 m1Cos1 m2Cos 2就能正确啮合。
实际啮合线长度与基圆齿距的比值称为齿轮的重 合度。连续传动条件是：实际啮合线长度大于或
五、小带轮：
小带轮的最小直径d1取决于带的型号，d1小， 带弯曲应力大，影响带的能力和寿命。
机械基础-常用机构
振动筛（也称为惯性筛）
正平行四边形机构
蒸汽机车的车轮联动机构
反平行四边形机构
车门启闭机构
3.双摇杆机构
☆两连架杆均为摇杆
起重机中重物平移机构
汽车前轮转向机构(等腰梯形机构)
飞机起落架机构
1.曲柄滑块机构
☆ 一连架杆为曲柄，另一连架杆相对机架作往复移动而称为滑块 对心式曲柄滑块机构 偏置式曲柄滑块机构
2bc
0（o 或180 o）时，cos （1 或－1）， 有最小值（或最大值） 。
δ与γ
进一步分析δ与 的关系
① 当δ≤ 90时o ， =δ（对顶角关系）；
② 当δ＞ 90o 时， = 180o-δ（互为补角关系）。
由此可见，要判断 min位置前，首先应判断δmin、δmax位置。
可分以下三种情况讨论：
2.2.1平面连杆机构：
用低副连接而成的平面机构。
2.2.2平面连杆机构的特点： 1、能实现多种运动形式。如：转动，摆动，移动，平面运动 2、运动副为低副： 面接触： ①承载能力大；②便于润滑。寿命长 ③几何形状简单——便于加工，成本低。 3、缺点： ①只能近似实现给定的运动规律； ②设计复杂； ③只用于速度较低的场合。
2.1.3 平面机构的自由度
❖计算实例
解： n =5, Pl = 7, Ph = 0 F = 3n – 2Pl – Ph = 3×5 – 2×7 – 0 =1
2.1.3 平面机构的自由度
三、自由度计算时应注意的几种情况
1.复合铰链
两个以上构件在同一轴线处用转动副连接，就形成了
复合铰链。
说明
2.局部自由度
常用机构
§2-1平面机构运动简图及其自由度 §2-2平面连杆机构 §2-3凸轮机构及间歇运动机构
《机械设计基础》课程教案主题06 间歇运动机构
主题6 间歇运动机构一、教学目标间歇运动机构是实现间歇运动的机构。
本章扼要把阐述了棘轮机构、槽轮机构的工作原理和运动特点，并对不完全齿轮机构作简单地介绍。
二、课时分配本章绪论共 4 个单元，本章安排 5个学时。
其中理论学时 4 个学时，实践学时 1 个学时。
三、教学重点棘轮机构、槽轮机构的组成、工作原理、运动特点和适用场合四、教学难点棘轮机构、槽轮机构的运动特点和适用场合五、教学内容单元1棘轮机构的组成与工作原理1、棘轮机构的工作原理棘轮机构主要由棘轮、主动棘爪、止回棘爪和机架组成。
棘轮机构的其它类型：（1）、摩擦棘轮（无声棘轮）由于摩擦传动会出现打滑现象，不适于从动件转有要求精确的地方。
（2）、双向棘轮2、棘轮转角的调节（1）、调节摇杆摆动角度的大小，控制棘轮的转角（2）、用遮板调节棘轮转角（3）、棘轮机构的特点与应用单元2槽轮机构的组成与工作原理1、槽轮机构的工作原理组成：具有径向槽的槽轮、具有圆销的构件、机架工作原理：构件1→连续转动；构件2（槽轮）→时而转动，时而静止。
当构件1的圆销A尚未进入槽轮的径向槽时，槽轮的内凹锁住弧被构件1的外凸圆弧卡住，槽轮静止不动。
当构件1的圆销A开始进入槽轮径向槽的位置，锁住弧被松开，圆销驱使槽轮传动。
当圆销开始脱出径向槽时，槽轮的另一内凹锁住弧又被构件1的外凸圆弧卡住，槽轮静止不动。
4个槽的槽轮机构：构件1转一周，槽轮转41周。
6个槽的槽轮机构：构件1转一周，槽轮转61周。
2、槽轮机构的类型、特点及应用（1）、平面槽轮机构。
（2）、空间槽轮机构（3）、槽轮槽数Z和拨盘圆柱销数k的选择运动系数（τ）：槽轮每次运动的时间tm对主动构件回转一周的时间t之比。
单元3不完全齿轮机构的组成与工作原理不完全齿轮机构是在一对齿轮传动中的主动齿轮上只保留1个或几个轮齿。
不完全齿轮机构是由渐开线齿轮机构演变而成的，同属于间歇运动机构。
不完全齿轮机构有外啮合和内啮合两种，如图所示。
机械设计基础-间歇运动机构
第五章 间歇运动机构
在机器工作时，当主动件作连续运动时，常需要 从动件产生周期性的运动和停歇，实现这种运动 的机构，称为间歇运动机构。最常见的间歇运动 机构有棘轮机构、槽轮机构、不完全齿轮机构和 凸轮式间歇机构等，它们广泛用于自动机床的进 给机构、送料机构、刀架的转位机构、精纺机的 成形机构等。
第一节 棘轮机构
摩擦式棘轮机构
外摩擦式棘轮机构 内摩擦式棘轮机构
棘轮转角的调整
齿式棘轮机构中, 在原动件摇杆摆角一定的条件 下, 棘轮每次的转角是不变的。棘轮每次转动单 动角度都是齿距角的倍数，即棘轮转角是有级 可调的。若要调节棘轮的转角, 则可通过以下两 种方法调整：
（1）利用调节摇杆控制棘轮转角
（2）用遮板调节棘轮 转角
销。则运动参数τ为：
K
z2 2z
圆销数与槽数的关系表：
K
2z z2
Z
3Hale Waihona Puke 4～5≥6K
1～5
1～3
1～2
Z >9时再增加槽数, 变化不大。故τ常取4～8。
第二节 槽轮机构
槽轮机构由带圆(柱)销的主动拨盘、具有径向槽 的从动槽轮和机架组成。拨盘作匀速转动时, 驱 动槽轮作时转、时停的单向间歇运动。
槽轮机构的分类
单销外啮合槽轮机构 外啮合槽轮机构
双销外啮合槽轮机构 平面槽轮机构
内啮合槽轮机构
空间槽轮机构
槽轮机构的特点和应用
槽轮机构结构简单、工作可靠, 机械效率高, 在 进入和脱离接触时运动比较平稳, 能准确控制转 动的角度。但槽轮的转角不可调节, 故只能用于 定转角的间歇运动机构中, 如自动机床、电影机 械、包装机械等。
的齿上滑过；当摇杆顺时针摆动 时， 驱动棘爪在棘轮的齿上滑过,
在机器工作时，当主动件作连续运动时，常需要 从动件产生周期性的运动和停歇，实现这种运动 的机构，称为间歇运动机构。最常见的间歇运动 机构有棘轮机构、槽轮机构、不完全齿轮机构和 凸轮式间歇机构等，它们广泛用于自动机床的进 给机构、送料机构、刀架的转位机构、精纺机的 成形机构等。
第一节 棘轮机构
摩擦式棘轮机构
外摩擦式棘轮机构 内摩擦式棘轮机构
棘轮转角的调整
齿式棘轮机构中, 在原动件摇杆摆角一定的条件 下, 棘轮每次的转角是不变的。棘轮每次转动单 动角度都是齿距角的倍数，即棘轮转角是有级 可调的。若要调节棘轮的转角, 则可通过以下两 种方法调整：
（1）利用调节摇杆控制棘轮转角
（2）用遮板调节棘轮 转角
销。则运动参数τ为：
K
z2 2z
圆销数与槽数的关系表：
K
2z z2
Z
3Hale Waihona Puke 4～5≥6K
1～5
1～3
1～2
Z >9时再增加槽数, 变化不大。故τ常取4～8。
第二节 槽轮机构
槽轮机构由带圆(柱)销的主动拨盘、具有径向槽 的从动槽轮和机架组成。拨盘作匀速转动时, 驱 动槽轮作时转、时停的单向间歇运动。
槽轮机构的分类
单销外啮合槽轮机构 外啮合槽轮机构
双销外啮合槽轮机构 平面槽轮机构
内啮合槽轮机构
空间槽轮机构
槽轮机构的特点和应用
槽轮机构结构简单、工作可靠, 机械效率高, 在 进入和脱离接触时运动比较平稳, 能准确控制转 动的角度。但槽轮的转角不可调节, 故只能用于 定转角的间歇运动机构中, 如自动机床、电影机 械、包装机械等。
的齿上滑过；当摇杆顺时针摆动 时， 驱动棘爪在棘轮的齿上滑过,
《机械设计基础》复习重点、要点总结
《机械设计基础》
第1章 机械设计概论
复习重点
1.机械零件常见的失效形式
2.机械设计中，主要的设计准则
习题
1-1机械零件常见的失效形式有哪些？
1—2在机械设计中，主要的设计准则有哪些？
1-3在机械设计中，选用材料的依据是什么？
第2章 润滑与密封概述
复习重点
1。摩擦的四种状态
2。常用润滑剂的性能
习题
2—1摩擦可分哪几类？各有何特点?
松边拉力=F3+F2（F2--—离心拉力F2=qv2；F3-—-张紧力或悬垂拉力）
紧边拉力=F3+F2+F1（F1--—有效工作拉力，F1=1000P/V KW)
注意与带的区别：⑴初拉力F3没有再变大或变小，∵链板之间可以相对转动，∴不像带有伸长收缩的明显改变.
⑵没有弯曲应力σb∵链包在链轮上,链板可以自由转动,∴不受弯曲应力.
销轴与外链板、套筒与内链板为过盈配合。
另外：内、外链板之间留有一定间隙,以便润滑油渗入到铰链的摩擦面间.
内、外链板均制成“∞”型。（从减轻重量和等强度两方面考虑）
链的排数：一般不超过4排.
连结数通常取偶数(∵接头方便,无过渡链节)
②链条的参数与标记：参数已标准化，分A、B系列。表11—1给出了A系列的一些参数。
3、标准渐开线直齿圆柱齿轮的基本参数和几何尺寸计算
4。齿轮传动的失效形式
5.齿轮传动中的受力分析（齿轮的转向及轮齿旋向分析）
11.1齿轮机构的类型
齿轮机构的类型很多，按两齿轮轴线间的相互位置、齿向和啮合情况不同，齿轮机构可分为以下几种基本类型，如表11—1所示。
表11-1齿轮机构的类型
齿轮机构
平行轴传动
外啮合齿轮
第1章 机械设计概论
复习重点
1.机械零件常见的失效形式
2.机械设计中，主要的设计准则
习题
1-1机械零件常见的失效形式有哪些？
1—2在机械设计中，主要的设计准则有哪些？
1-3在机械设计中，选用材料的依据是什么？
第2章 润滑与密封概述
复习重点
1。摩擦的四种状态
2。常用润滑剂的性能
习题
2—1摩擦可分哪几类？各有何特点?
松边拉力=F3+F2（F2--—离心拉力F2=qv2；F3-—-张紧力或悬垂拉力）
紧边拉力=F3+F2+F1（F1--—有效工作拉力，F1=1000P/V KW)
注意与带的区别：⑴初拉力F3没有再变大或变小，∵链板之间可以相对转动，∴不像带有伸长收缩的明显改变.
⑵没有弯曲应力σb∵链包在链轮上,链板可以自由转动,∴不受弯曲应力.
销轴与外链板、套筒与内链板为过盈配合。
另外：内、外链板之间留有一定间隙,以便润滑油渗入到铰链的摩擦面间.
内、外链板均制成“∞”型。（从减轻重量和等强度两方面考虑）
链的排数：一般不超过4排.
连结数通常取偶数(∵接头方便,无过渡链节)
②链条的参数与标记：参数已标准化，分A、B系列。表11—1给出了A系列的一些参数。
3、标准渐开线直齿圆柱齿轮的基本参数和几何尺寸计算
4。齿轮传动的失效形式
5.齿轮传动中的受力分析（齿轮的转向及轮齿旋向分析）
11.1齿轮机构的类型
齿轮机构的类型很多，按两齿轮轴线间的相互位置、齿向和啮合情况不同，齿轮机构可分为以下几种基本类型，如表11—1所示。
表11-1齿轮机构的类型
齿轮机构
平行轴传动
外啮合齿轮
机械设计基础-间歇运动机构
缺点：从动轮在开始进入啮合与脱 离啮合时有较大冲击，故一般只用 于低速、轻载场合。
2.类型及应用
类型：外啮合不完全齿轮机构、 内啮合不完全齿轮机构
应用：适用于一些具有特殊运动要求的专用机械中。 如乒乓球拍周缘铣削加工机床、蜂窝煤饼压制机等。
外啮合不完全齿轮机构
内啮合不完全齿轮机构
退煤饼
压制
不完全齿轮
d1 1 r0 L
2 h
d2
b
§10－2 棘轮机构
一、棘轮机构的组成及其工作原理
10－2
组成：摆杆、棘爪、棘轮、止动爪、弹簧。
工作原理：摆杆往复摆动，棘爪推动棘轮间歇转动。
优点：结构简单、制造方便、运动可靠、转角可调。
缺点：工作时有较大的冲击和噪音，运动精度较差。
适用于速度较低和载荷不大的场合。
间歇运动机构及组合机构
§10－1 槽轮机构 §10－2 棘轮机构 §10－3 不完全齿机构 §10－4 凸轮间歇运动机构 §10－5 组合机构
§10－1 槽轮机构（马尔它机构）
一、槽轮机构的组成及其工作特点 拨盘
锁止弧
组成：带圆销的拨盘、带有径向 圆销
ω1
o1
槽的槽轮。拨盘和槽轮上都有锁
止弧：槽轮上的凹圆弧、拨盘上
1.工作原理及特点
工作原理：在主动齿轮只做出一个或几个齿，根据运动时间和 停歇时间的要求在从动轮上做出与主动轮相啮合的轮齿。其余 部分为锁止圆弧。当两轮齿进入啮合时，与齿轮传动一样，无 齿部分由锁止弧定位使从动轮静止。
优点：结构简单、制造容易、工作可靠、 从动轮运动时间和静止时间的比例可在 较大范围内变化。
缺点：精度要求高，加工比较复杂，安装调整比较困难。
常见的运用场合：轻工业机械，冲压机械等高速机械中， 常用作高速，高精度的步进进给，分度转位等机构．如 高速印刷机、包装机等。
2.类型及应用
类型：外啮合不完全齿轮机构、 内啮合不完全齿轮机构
应用：适用于一些具有特殊运动要求的专用机械中。 如乒乓球拍周缘铣削加工机床、蜂窝煤饼压制机等。
外啮合不完全齿轮机构
内啮合不完全齿轮机构
退煤饼
压制
不完全齿轮
d1 1 r0 L
2 h
d2
b
§10－2 棘轮机构
一、棘轮机构的组成及其工作原理
10－2
组成：摆杆、棘爪、棘轮、止动爪、弹簧。
工作原理：摆杆往复摆动，棘爪推动棘轮间歇转动。
优点：结构简单、制造方便、运动可靠、转角可调。
缺点：工作时有较大的冲击和噪音，运动精度较差。
适用于速度较低和载荷不大的场合。
间歇运动机构及组合机构
§10－1 槽轮机构 §10－2 棘轮机构 §10－3 不完全齿机构 §10－4 凸轮间歇运动机构 §10－5 组合机构
§10－1 槽轮机构（马尔它机构）
一、槽轮机构的组成及其工作特点 拨盘
锁止弧
组成：带圆销的拨盘、带有径向 圆销
ω1
o1
槽的槽轮。拨盘和槽轮上都有锁
止弧：槽轮上的凹圆弧、拨盘上
1.工作原理及特点
工作原理：在主动齿轮只做出一个或几个齿，根据运动时间和 停歇时间的要求在从动轮上做出与主动轮相啮合的轮齿。其余 部分为锁止圆弧。当两轮齿进入啮合时，与齿轮传动一样，无 齿部分由锁止弧定位使从动轮静止。
优点：结构简单、制造容易、工作可靠、 从动轮运动时间和静止时间的比例可在 较大范围内变化。
缺点：精度要求高，加工比较复杂，安装调整比较困难。
常见的运用场合：轻工业机械，冲压机械等高速机械中， 常用作高速，高精度的步进进给，分度转位等机构．如 高速印刷机、包装机等。
机械原理A间歇运动机构
机械原理A间歇运动机构间歇运动机构是一种能将连续运动转换为间歇运动的机构。
在间歇运动机构中，驱动轴连续旋转，但输出轴仅在特定的间歇时间内工作。
一、机械原理A间歇运动机构的构成：1.柱齿轮机构：柱齿轮是实现间歇运动的核心部件。
它由凸轮和摇杆组成。
凸轮由驱动轴上的齿轮驱动，因此凸轮会不断旋转。
摇杆则以其中一种特定的方式固定在凸轮上，并且连接到推锥环机构上的推动杆。
当凸轮旋转时，柱齿轮就会变换角度并在不同的时间间隔内推动推动杆。
2.推锥环机构：推锥环机构位于柱齿轮机构下方，与柱齿轮机构相连。
它由推动杆和推锥环组成。
推动杆由柱齿轮的摇杆通过其中一种机械连接机构推动，而推锥环则通过推动杆的作用来控制输出轴的运动。
推动杆在柱齿轮的作用下来回运动，从而使得推锥环的位置不断变换。
推锥环的位置决定了输出轴的运动状态，当推锥环达到一些特定的位置时，输出轴会开始工作，否则输出轴会处于停止状态。
二、机械原理A间歇运动机构的工作原理：当驱动轴上的凸轮旋转时，柱齿轮会跟随凸轮的动作进行旋转，并改变柱齿轮的角度。
柱齿轮的角度变化会导致推动杆的位置发生变化，进而影响推锥环的位置。
当推锥环的位置达到一些特定位置时，它会开始推动输出轴进行工作。
输出轴的工作时间由推锥环的位置决定，一旦推锥环超过了工作时间，输出轴将停止。
在停止状态下，柱齿轮会继续旋转，直到再次推动推锥环，使输出轴再次开始工作。
三、机械原理A间歇运动机构的应用：机械原理A间歇运动机构广泛应用于各种需要间歇运动的机械设备中。
例如，在包装机械中，间歇运动机构常被用于控制产品的进给、封装和出料等动作；在自动化生产线上，间歇运动机构可以用来实现输送带的进给和停止等控制；在印刷设备中，间歇运动机构可以控制印刷板的进给和停止等操作。
总之，机械原理A间歇运动机构在许多工业领域中发挥着重要的作用。
总结：机械原理A间歇运动机构是一种能将连续运动转换为间歇运动的机构。
它由柱齿轮机构和推锥环机构组成，通过凸轮的旋转和推动杆的作用来控制输出轴的运动。
机械基础 第三版 教案 模块四 机械常用结构
机构的急回特性。
行程速比系数K表明急回运动的相对程度。
2.传力特性2.1压力角：作用于从动件上的力与其作用点C的绝对速度方向之间所夹的锐角，称为压力角。
压力角的余角称为传动角。
四杆机构体现了机构在运动中的配合关系，改变不同长度，可以实现不同状态的运动，引出学生要有配合，灵活的思想等速运动是从动件上升或下降的速度为一常数的运动规律。
2)等加速等减速运动规律从动件在推程(或回程)的前半段行程作等加速运动，后半段行程作等减速运动。
4.凸轮机构的传力特性凸轮机构的型线导致从动件运动规律的不同，可以引出不同的思路可以创造不同结知识点五螺旋机构一、螺纹的基本知识1根据压型分类2螺纹根据牙型可分三角形螺纹、矩形螺纹、梯形螺纹和锯齿形螺纹等，其中三角形螺纹主要用于零件间连接，矩形螺纹、梯形螺纹和锯齿形螺纹主要用于传递动力和运动。
3.按螺旋方向分类根据螺旋线绕行方向的不同，螺纹可分为右旋螺纹和左旋螺纹4.按形成螺纹线数分类螺纹有单线和多线之分，沿一条螺旋线形成的螺纹为单线螺纹，沿多条螺旋线形成的螺旋为多线螺纹，多线螺纹中，以双线螺旋较为常用5.按螺旋线形成的表面分类在圆柱体外表面上形成的螺纹称为外螺纹，在圆柱内表面形成的螺纹称为内螺纹6.螺纹的参数内、外螺纹总是成对使用的，只有当内、外螺纹的牙型、公称直径、螺距、线数和旋向五个要素完全一致时，才能正常地旋合。
二、螺旋机构的基本知识1.分类：传力螺旋、传动螺旋、调整螺旋2.螺旋机构的特点(1)当螺杆转过一周时，螺母只移动一个导程，而导程可以做得很小。
故螺旋机构可以得到很大的减速比。
(2)由于减速比大，当在主动件上施加一个不大的扭矩时，在从动件上可获得一个很大的推力，即螺旋机构具有很大的机械利益。
(3)选择合适的螺旋升角可以使螺旋机构具有自锁性。
(4)结构简单、传动平稳、无噪声等。
(5)滑动螺旋的效率较低，特别是自锁螺旋的效率都低于50%。
3.螺旋机构的运动形式4.滚动螺旋机构。
间歇运动机构1
15
16 在生产中，棘轮机构的单向间歇运动的特性可满足多种要求。 牛头刨床上用于控制工作台横向进给的齿式棘轮机构。当主动 曲柄1转动时，摇杆3作往复摆动，通过棘爪使棘轮作单向间歇 运动，从而带动工作台4作横向进绐运动。
机械基础部分
机械基础部分
17
棘轮实现制动
机械基础部分 三、棘轮转角的调节 1.调节摇杆摆动角度的大小，控制棘轮的转角.
机械基础部分 2．根据啮合方式分类 棘轮机构又可分为外啮合棘轮机构和内啮合棘 轮机构两种。
9
外啮合式棘轮机构
内啮合式棘轮机构
机械基础部分
10
如果需要棘轮作双向的间歇运动，可以把棘轮的轮 齿做成矩形，棘爪做成可翻转的结构，
翻转变向棘轮机构
回转变向棘轮机构
机械基础部分
11
双动式棘轮机构
钩头双动式棘轮机构
直头双动式棘轮机构
12 机械基础部分 单动式式棘轮机构当主动件按某一个方向摆动时，才能 推动棘轮转动。双动式棘轮机构，在主动摇杆向两个方 向往复摆动的过程中，分别带动两个棘爪，两次推动棘 轮转动。 双动式棘轮机构常用于载荷较大，棘轮尺寸受限，齿数 较少，而主动摆杆的摆角小于棘轮齿距的场合。
机械基础部分
机械基础部分
3
棘轮机构
棘轮机构---主动件的连续往复摆动转换为棘 轮的单向间歇运动
齿式外棘轮机构
机械基础部分 一、 棘轮机构的工作原理：
4
机构组成
它主要有摇杆、棘爪、棘轮、止回棘爪、曲柄和 机架组成。弹簧使止退棘爪和棘轮保持接触。 工作过程 摇杆逆时针摆动----棘爪插入齿槽---棘轮转过 角度---止退棘爪划过齿背 摇杆顺时针摆动---棘爪划过脊背---止退棘爪阻 止棘轮作顺时针转动----棘轮静止不动 因此当摇杆作连续的往复摆动时，棘轮将作单向 间歇转动。
16 在生产中，棘轮机构的单向间歇运动的特性可满足多种要求。 牛头刨床上用于控制工作台横向进给的齿式棘轮机构。当主动 曲柄1转动时，摇杆3作往复摆动，通过棘爪使棘轮作单向间歇 运动，从而带动工作台4作横向进绐运动。
机械基础部分
机械基础部分
17
棘轮实现制动
机械基础部分 三、棘轮转角的调节 1.调节摇杆摆动角度的大小，控制棘轮的转角.
机械基础部分 2．根据啮合方式分类 棘轮机构又可分为外啮合棘轮机构和内啮合棘 轮机构两种。
9
外啮合式棘轮机构
内啮合式棘轮机构
机械基础部分
10
如果需要棘轮作双向的间歇运动，可以把棘轮的轮 齿做成矩形，棘爪做成可翻转的结构，
翻转变向棘轮机构
回转变向棘轮机构
机械基础部分
11
双动式棘轮机构
钩头双动式棘轮机构
直头双动式棘轮机构
12 机械基础部分 单动式式棘轮机构当主动件按某一个方向摆动时，才能 推动棘轮转动。双动式棘轮机构，在主动摇杆向两个方 向往复摆动的过程中，分别带动两个棘爪，两次推动棘 轮转动。 双动式棘轮机构常用于载荷较大，棘轮尺寸受限，齿数 较少，而主动摆杆的摆角小于棘轮齿距的场合。
机械基础部分
机械基础部分
3
棘轮机构
棘轮机构---主动件的连续往复摆动转换为棘 轮的单向间歇运动
齿式外棘轮机构
机械基础部分 一、 棘轮机构的工作原理：
4
机构组成
它主要有摇杆、棘爪、棘轮、止回棘爪、曲柄和 机架组成。弹簧使止退棘爪和棘轮保持接触。 工作过程 摇杆逆时针摆动----棘爪插入齿槽---棘轮转过 角度---止退棘爪划过齿背 摇杆顺时针摆动---棘爪划过脊背---止退棘爪阻 止棘轮作顺时针转动----棘轮静止不动 因此当摇杆作连续的往复摆动时，棘轮将作单向 间歇转动。
机械基础下册 第一篇 第三章 凸轮机构和间歇运动机构
◇ 尖顶从动件（图3-3） ◇ 滚子从动件（图3-1b) ◇ 平底从动件（图3-2）
Machinery Foundation
第3章 凸轮机构和间歇运动机构
3.2 从动件常用的运动规律及其选择
Machinery Foundation
第3章 凸轮机构和间歇运动机构
3.2 从动件常用的运动规律及其选择
Machinery Foundation
第一篇 机构及机械零件基础
第3章 凸轮机构和间歇性运动机构
第3章 凸轮机构和间歇运动机构
目录
3.1 凸轮机构的应用和分类 3.2 从动件常用的运动规律及其选择 3.3 用作图法设计盘形凸轮的轮廓曲线 3.4 凸轮机构基本尺寸的确定 3.5 间歇运动机构
Machinery Foundation
3.2 从动件常用的运动规律及其选择
图3-5 凸轮与从动杆的运动关系
r min： 基圆半径
1 ：匀角速
h ：升距
t ：推程角
：远休止角 s
h ：回程角
' s
：近休止角
Machinery Foundation
第3章 凸轮机构和间歇运动机构
3.2 从动件常用的运动规律及其选择
常用从动件运动规律
图3-9 反转法原理
Machinery Foundation
第3章 凸轮机构和间歇运动机构
3.3用作图法设计盘形凸轮的轮廓曲线
（一）尖顶对心直动从动件盘形凸轮轮廓曲线的绘制 几何法步骤 第一步 选择适当的比例尺 ，取横坐标表示凸轮的转角，
纵坐标表示从动件的位移
第二步 按区间等分位移曲线横坐标值，确定从动件的相
优点
结构简单、紧凑，工作可靠
