三相三线电能表正确接线的简易判别法

浅谈三相有功电能表接线检查方法及步骤摘要：在电力系统中，三相电能表的使用十分普遍。

因三相电能表配上互感器时接线复杂，容易出现接线错误。

电能表接线错误，不仅会产生计量差错，还有可能造成电能表损坏或人员伤亡事件。

为及时发现并更正错误接线，确保计量装置接线的正确，及时挽回电量电费损失、降低生产经营风险，对三相电能表进行接线检查十分必要。

本文主要阐述三相三线、三相四线两种有功电能表的正确接线方式、现场检查方法及步骤，通过实例分析，为处理错误接线提供处理建议。

希望能为电能表接线检查工作提供参考与借鉴。

关键词：三相四线、三相三线、有功电能表、接线检查前言：三相电能表应用非常广泛，当三相电能表配上互感器时，接线相对复杂，容易出现接线错误。

本文通过理论结合实例的形式，利用伏安相位表等工具，使用相量图的方法检查错误接线。

正文：一、三相四线有功电能表的正确接法三相四线有功电能表由3组电磁元件组成，正确接入时，接线如图1所示：第1元件接a相电流，a相电压；第2元件接b相电流，b相电压；第3元件接c相电流，c相电压。

在三相负荷均衡时，电能表计量电路的有功功率为：图1二、三相四线电能表接线检查方法使用伏安相位表对低压带电流互感器的三相四线有功电能表进行接线检查分析。

具体方法及步骤如下：1、测量线电压。

使用伏安相位表对三相四线电能表的第1、2、3元件电压端子进行线电压测量。

正常情况下线电压为；；；若非380V需检查电压是否反接、电压接线是否牢固。

2、测量相电压。

使用伏安相位表对电能表的第1、2、3元件电压端子对地端子进行相电压测量。

正常情况下相电压为；；；若出现0V或非全电压则可判断为断相。

3、测量三相对A点电压使用伏安相位表对电能表的第1、2、3元件电压端子对A点进行相电压测量。

正常情况下相电压为；；；测量为0V的元件端子表示接入的为A相。

如果出现两个0V或全为0V或全为380V，则可判断为电压短接。

4、测量相电流使用伏安相位表对电能表第1、2、3元件电流进线端子进行相电流测量。

三相三线电能表接线一、正确接线二、不正确接线（1） 电压回路断线1）电压回路 B 相断线，其接线及向量图（a ），则有 P1=12U AC I A cos (300−Ø) P2=12 U AC I C cos (300+Ø)P 、= P1+ P2=12U AC I A cos (300−Ø) +12U AC I C cos (300+Ø)=√32IUCOS Ø 更正系数：K=P/P ＇= √3IUCOS Ø√32IUCOS Ø=22）电压回路A 相断线，其接线及向量图如图 (b)则有 P1= U AB I A cos (300+Ø)=0 P2= U CB I C cos (300−Ø) P 、= P2=U CB I C cos (300−Ø) 更正系数：K=P/P ＇=√3IUCOS ØU CB I C cos (30−Ø) =1+√33tan Ø3）电压回路C 相断线，其接线及向量图(c)所示，则有P1= U AB I A cos (300+Ø) P2= U CB I C cos (300−Ø)=0 P 、= P1=U AB I A cos (300+Ø)更正系数：K=P/P ＇= √3IUCOS ØU AB I A cos (300+Ø) =1−√33tan Ø（2） 电流回路断线 1）电流回路 B 相断线，其接线及向量图如图 1-51 所示，则有I ak =E a −E c 2z 0=12(I a -I c )P1= U AB I ak cos (600+Ø) = 12U AB I ac cos (600+Ø) =√32IU cos (600+Ø)P2= U CB I Ck cos (600−Ø) =12U CB I ac cos (600−Ø)=√32IU cos (600−Ø)P、= P1+ P2=√32IU cos (600+Ø)+√32IU cos (600−Ø)=√32IUCOS Ø更正系数：K=P/P ＇= √3IUCOS Ø√3IUCOS Ø=2（若考虑磁饱和影响，则 K 略大于 2）2）电流回路 A 相断线，其接线及向量图如图 1-52 所示，则有A 相断线时，P 1=0，则P 、= P2=U CB I C cos (300−Ø)=IU cos (300−Ø)更正系数：K=P/P ＇= √3IUCOS ØU CB I C cos (30−Ø) =1+√33tan Ø3)电流回路 C 相断线，其接线及向量图如图 1-52 所示，则有C 相断线时，P1= U AB I A cos (300+Ø) P2= U CB I C cos (300−Ø)=0则P 、= P1=U AB I A cos (300+Ø)=IU cos (300+Ø) 更正系数：K=P/P ＇=√3IUCOS ØU AB I A cos (30+Ø) =1−√33tan Ø（3）电流回路短路。

三相三线有功电能表常见错误接线解析电能表是电能计量的重要器具，它的准确可靠直接关系到供用双方的利益，是供用双方关注的焦点，同时也是计量工作的重点。

在日常、检测和维护工作中，经常接触到计量高电压、大容量的三相三线有功电能表错误接线。

在这种错误的运行状态下，即使电能表和互感器本身的准确度很高，也达不到准确计量的目的。

错误接线常常会使计量的电能值发生错误甚至无法计量，严重的还可能造成人身伤亡或仪器仪表、设备的损坏，同时也会给企业带来一定的经济损失。

因此判断和分析电能计量装置接线错误类型，并对错误电量进行准确计算，是保证供用电双方利益的关键。

1 三相三线有功电能表正确接线在电力系统和电力用户中，计量装置的错误接线是有可能发生的，若有人为窃电的话，错误的接线更是花样百出。

单相电能表或直接接入式三相表，其接线较为简单，差错少，即使接线有错误也比较容易发现和改正;而高压大工业用户所使用的经互感器接入的三相三线有功电能表，则比较容易发生错误接线。

因为是电流、电压二次回路两者的结合，再加上极性反接和断线等就有很多种可能的接线方式。

1.1 三相三线有功电能表的正确接线图1是三相三线有功电能表经电流互感器和电压互感器计量系统中有功电能表的接线图：在没有中性线的三相三线系统中，IU+IV+IW=0，因此不论负载是否对称，都可以不用其中一相电流就能准确计量三相电能。

不论负载是否对称，三相三线有功电能表计量的功率是元件1和元件2各自计量的功率之和，即电能表计量的功率表达式是P=UUVIU+UWVIW。

1.2 三相三线有功电能表接线的判别方法对于三相三线有功电能表的带电检查，需要经过对相关数据的测量和对各相量的分析，才可以得出错误接线的接线方式。

在这里，我们主要分析的是电能表有计量的情况，在此情况下需要测试的有关数据有各线电压值、电流值、UUV 与IU相量夹角、UWV和IW的相量夹角、UUV与UWV的相量夹角。

具体分析步骤如下：三相三线带电线路检查，相关数据测量。

三相三线电度表正确接线的简易别法三相三线有功电能表计量三相三线有功电能，有两种非标准正确接线方式：(1)元件1采用线电压UＢＣ和相电流ib，元件2采用线电压UAC和相电流iA，这种接线方式的瞬间功率表达式为P=UＢＣib+UACiA；(2)元件1采用线电压UＣA和相电流ic，元件2采用线电压UＢA和相电流ib，这种接线方式的瞬间功率表达式为P=UＣAic+UBAib。

在三相三线系统中，如果B 相接地，则这两种非标准接线方式就可能漏计电度。

比如：高压两线一地输电方式或低压三相三线供电方式，B相在电能表外的电源侧和负荷侧若同时接地运行，则三相三线有功电能表必然漏计电度，因此通常不采用这两种接线方式。

而常用的标准正确接线只有一种(如图1)，错误接线却有许多种。

为了迅速地判别电能表接线是否正确，可采用下述简易方法：(1)首先对任何正转的电能表，如果原电能表接线正确，通过三次对调任意两根电压进线后，三次电能表都应停转，如不停转或有一次不停转，则证明原电能表接线肯定有错误。

因为原电能表接线如果正确，对调任意两根电压进线后，其功率计算如下：①对调A、B两相电压(矢量图如图2a所示)其功率为：P1=UBAIAcos(150-φA)=-UIcos(30+φ)P2=UCAICcos(30+φC)=UIcos(30+φ)P=P1+P2=0②对调B、C两相电压(矢量图如图2b所示)，其功率为：P1=UACIAcos(30-φA)=UIcos(30-φ)P2=UBCICcos(150+φC)=-UIcos(30-φ)P=P1+P2=0③对调A、C两相电压(矢量图如图2c所示)，其功率为：P1=UCBIAcos(90+φA)=-UIcos(90-φ)P2=UABICcos(90-φC)=UIcos(90-φ)P=P1+P2=0(1)首先对任何正转的电能表，如果原电能表接线正确，通过三次对调任意两根电压进线后，三次电能表都应停转，如不停转或有一次不停转，则证明原电能表接线肯定有错误。

三相三线电度表正确接线的简易判别法三相三线有功电能表计量三相三线有功电能,有两种非标准正确接线方式:(1元件 1采用线电压 U BC和相电流 ib , 元件 2采用线电压 UAC 和相电流 iA , 这种接线方式的瞬间功率表达式为 P=UBC ib+UACiA; (2元件 1采用线电压 U C A 和相电流 ic , 元件 2采用线电压 U B A 和相电流 ib , 这种接线方式的瞬间功率表达式为P=UC Aic+UBAib。

在三相三线系统中, 如果 B 相接地,则这两种非标准接线方式就可能漏计电度。

比如:高压两线一地输电方式或低压三相三线供电方式, B 相在电能表外的电源侧和负荷侧若同时接地运行,则三相三线有功电能表必然漏计电度, 因此通常不采用这两种接线方式。

而常用的标准正确接线只有一种 (如图 1 ,错误接线却有许多种。

为了迅速地判别电能表接线是否正确,可采用下述简易方法: (1首先对任何正转的电能表, 如果原电能表接线正确, 通过三次对调任意两根电压进线后,三次电能表都应停转,如不停转或有一次不停转,则证明原电能表接线肯定有错误。

因为原电能表接线如果正确,对调任意两根电压进线后,其功率计算如下:①对调 A 、 B 两相电压 (矢量图如图 2a 所示其功率为:P1=UBAIAcos(150-φA=-UIcos(30+φP2=UCAICcos(30+φC=UIcos(30+φP=P1+P2=0②对调 B 、 C 两相电压 (矢量图如图 2b 所示 ,其功率为:P1=UACIAcos(30-φA=UIcos(30-φP2=UBCICcos(150+φC=-UIcos(30-φP=P1+P2=0③对调 A 、 C 两相电压 (矢量图如图 2c 所示 ,其功率为:P1=UCBIAcos(90+φA=-UIcos(90-φP2=UABICcos(90-φC=UIcos(90-φP=P1+P2=0三次对调电压进线后,从电能表的功率计算说明,如果原接线正确,在对调电压进线后都应停转 (或有微动。

三相三线制电度表的接线方式和计算三相三线制电度表内部有两个计量元件(两个电压线圈和两个电流线圈)，因此也称为三相两兀件电度表，一般情况下用来计量三相负载对称的电路所消耗的电能，大多数都用来计量大电力用户的用电量。

在三相电源和三相负载都对称(阻抗三角形全等)的电路中，三相线电压和线电流都相等。

这种电度表常规的接线方式和相量图分别如图一和图三所示，其中一个计量元件称为慢相(计量值小于所计电量的一半)，而另一个计量元件称为快相(计量值大于所计电量的由图二不难计算出所计量的功率为：P= Ud A COS (30 °+ © + U C B I c cos(30©=U」L (COS30O COS(—sin30 °sin © + U L I L(COS 30 0COS©+sin30 0sin ©=2 U L I L CO S30O COS©=、3 U L I L COS©(1)式中L A B=L C B= U L. , I A= I C= I L按图一的接法，接入电度表的线共有七根。

在按图一接线时，必须特别注意三相电压的相位和两相电流的极性。

要保证某一个计量元件从哪一相获取电流信号，则该计量元件的电压线圈一端就要接到该相电源线上，而两个计量元件的电压线圈公共端就要接到没有电流互感器的那一相电源线上。

同时要保证电流互感器二次侧K1端接到相应的电流线圈的首端。

这里向读者介绍三相三线制电度表的另一种接线方式，电度表只需接四根线，表内有一只元件空着不用，其接线图和相量图如图三和图四，显然比图一接法简单（请注意图三中C相电流互感器的极性与图一不同）。

A-图三图四不难看出，电度表中电流线圈流过的电流为I A和I C的相量差即I AC,所计量的功率为：P= U A C I AC COS片 3 U L I L COS©（2）式中I AC=V3|L，比较式（1）和式（2）,所得的结果完全一致。

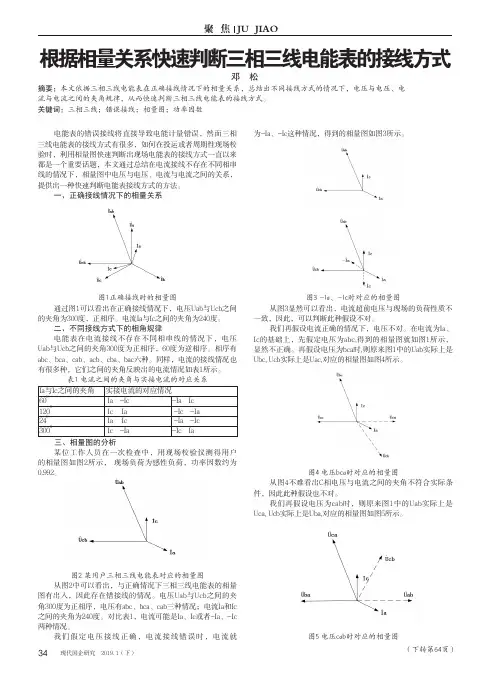

现代国企研究 2019. 1（下）34电能表的错误接线将直接导致电能计量错误，然而三相三线电能表的接线方式有很多，如何在投运或者周期性现场校验时，利用相量图快速判断出现场电能表的接线方式一直以来都是一个重要话题，本文通过总结在电流接线不存在不同相串线的情况下，相量图中电压与电压、电流与电流之间的关系，提供出一种快速判断电能表接线方式的方法。

一、正确接线情况下的相量关系图1正确接线时的相量图通过图1可以看出在正确接线情况下，电压Uab与Ucb之间的夹角为300度，正相序。

电流Ia与Ic之间的夹角为240度。

二、不同接线方式下的相角规律电能表在电流接线不存在不同相串线的情况下，电压Uab与Ucb之间的夹角300度为正相序，60度为逆相序。

相序有abc、bca、cab、acb、cba、bac六种。

同样，电流的接线情况也有很多种，它们之间的夹角反映出的电流情况如表1所示。

表1 电流之间的夹角与实接电流的对应关系Ia与Ic之间的夹角实接电流的对应情况600 Ia -Ic -Ia Ic 1200 Ic Ia -Ic -Ia 240 Ia Ic -Ia -Ic 3000 Ic -Ia -Ic Ia三、相量图的分析某位工作人员在一次检查中，用现场校验仪测得用户的相量图如图2所示， 现场负荷为感性负荷，功率因数约为0.992。

图2 某用户三相三线电能表对应的相量图从图2中可以看出，与正确情况下三相三线电能表的相量图有出入，因此存在错接线的情况。

电压Uab与Ucb之间的夹角300度为正相序，电压有abc、bca、cab三种情况；电流Ia和Ic 之间的夹角为240度。

对比表1，电流可能是Ia、Ic或者-Ia、-Ic 两种情况。

我们假定电压接线正确，电流接线错误时，电流就为-Ia、-Ic这种情况，得到的相量图如图3所示。

图3 -Ia、-Ic时对应的相量图从图3显然可以看出，电流超前电压与现场的负荷性质不一致，因此，可以判断此种假设不对。

对新型三相三线电能表错接线快速判别方法的分析摘要：新型三相三线电能表的现场接线较为复杂，容易出现错接线问题，需要快速、精准对其进行判别。

本文首先分析新型三相三线电能表错接线的判别原理，介绍其接线方式、判别流程以及具体判别方法。

在此基础上，提出一种利用旋转相量图的快速判别方法。

关键字：三相三线电能表；错接线问题；快速判别方法前言：电能表是电费计量装置，如果出现错接线问题，会导致计量结果出现错误，损害电力供应双方的利益，也容易引起电力公司与用户之间的纠纷。

在众多电能计量错误的案例中，由电能表错接线引起的计费错误占据较大比例。

这是由于新型三相三线电能表的接线过程较为复杂，容易出现错误。

因此，在完成接线后，要采用快速、有效的方法对其接线正确性进行判断，发现错误及时更正。

一、新型三相三线电能表的错接线判别原理（一）判别原理新型三相三线电能表主要被应用与高压计量，整个计量系统由电压、电流互感器和三相三线电能表组成，装置之间的接线情况较为复杂，容易出现错误，而且采用常规方法难以有效判别。

分别用Ua、Ub、Uc表示三相电压，用Ia、Ib、Ic 表示三线电流。

接入电表端的电压接线情况包括UaUbUc、UaUcUb、UbUaUc等六种，再加上电压互感器的极性接入错误，共有24种接线方式。

电流接线情况于此类似，电能表端的接入方式有6种，再加上电流互感器可能出现的4种误接线情况，也有24种接线方式。

电压和电流的接线组合则由576种可能，任何一个环节出现错误，都会影响最后的计量结果[1]。

根据这一情况，对新型三相三线电能表的错接线情况进行判别，主要包括以下几个步骤：（1）电压测量，判断电压相序是否正确，验证电压互感器极性；（2）电流测量，验证电流互感器极性；（3）相角或功率测量，验证电压电流的相夹角；（4）在六角图上绘制电压和电流的矢量图；（5）根据相位角余弦值判断电压和电流的矢量相别。

（二）基本判别方法根据上述原理，在实际判别过程中，首先假设电能表的电压接线正确，即UaUbUc相序正确。

三相三线电能表正确接线的简单判断方法
汤建中
【期刊名称】《计量技术》
【年(卷),期】1996(000)001
【摘要】本文介绍了用常用仪表不拆接线判断电能表接线正确的方法，经实践证明该法切实可行，并可减少因拆接线而造成的安全事故。

【总页数】4页(P31-34)
【作者】汤建中
【作者单位】湖南省株洲电业局
【正文语种】中文
【中图分类】TM933.4
