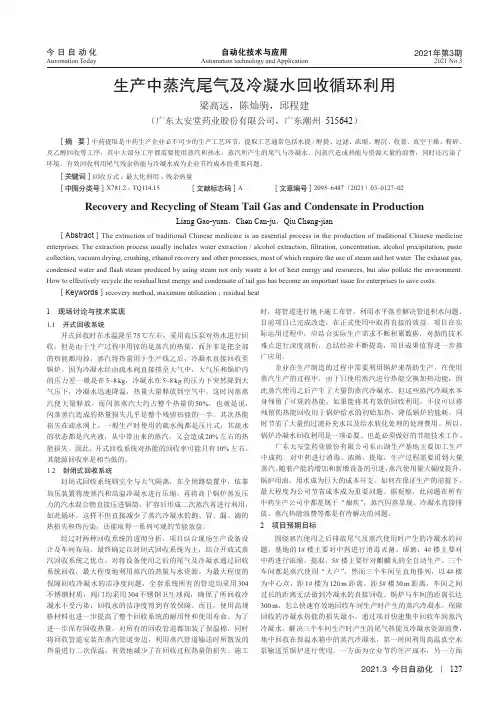

冷凝水回收节能技术

自动化技术与应用今 日 自 动 化Automation technology and ApplicationAutomation Today2021.3 今日自动化 ｜ 1272021年第3期2021 No.31 现场讨论与技术实现1.1 开式回收系统开式回收时在水温降至75 ℃左右，采用高压泵对热水进行回收，但是由于生产过程中用掉的是蒸汽的热量，而并非是把全部的热能都用掉，蒸汽将热量用于生产线之后，冷凝水直接回收至锅炉。

因为冷凝水经由疏水阀直接排至大气中，大气压和锅炉内的压力差一般是在5~8 kg ，冷凝水在5~8 kg 的压力下突然降到大气压下，冷凝水迅速降温，热量大量释放到空气中。

这时闪蒸蒸汽便大量释放。

而闪蒸蒸汽大约占整个热量的50%，也就是说，闪蒸蒸汽造成的热量损失几乎是整个残留热能的一半。

其次热能损失在疏水阀上，一般生产时使用的疏水阀都是压片式，其疏水的状态都是汽夹液，从中带出来的蒸汽，又会造成20%左右的热能损失。

因此，开式回收系统对热能的回收率可能只有10%左右，其能源回收率是相当低的。

1.2 封闭式回收系统封闭式回收系统则完全与大气隔离，在全闭路装置中，依靠加压装置将废蒸汽和高温冷凝水进行压缩，再将高于锅炉蒸发压力的汽水混合物直接压进锅筒，扩容后形成二次蒸汽再进行利用，如此循环。

这样不但直接减少了蒸汽冷凝水的跑、冒、漏、滴的热损失和热污染，还能取得一系列可观的节能效益。

经过对两种回收系统的透彻分析，项目结合现场生产设备设计及车间布局，最终确定以封闭式回收系统为主，结合开放式蒸汽回收系统之优点，对将设备使用之后的尾气及冷凝水通过回收系统回收，最大程度地利用蒸汽的热量与水资源。

为最大程度的保障回收冷凝水的洁净度问题，全套系统所有的管道均采用304不锈钢材质，阀门均采用304不锈钢卫生球阀，确保了所回收冷凝水不受污染，回收水的洁净度得到有效保障。

而且，使用高规格材料也进一步提高了整个回收系统的耐用性和使用寿命。

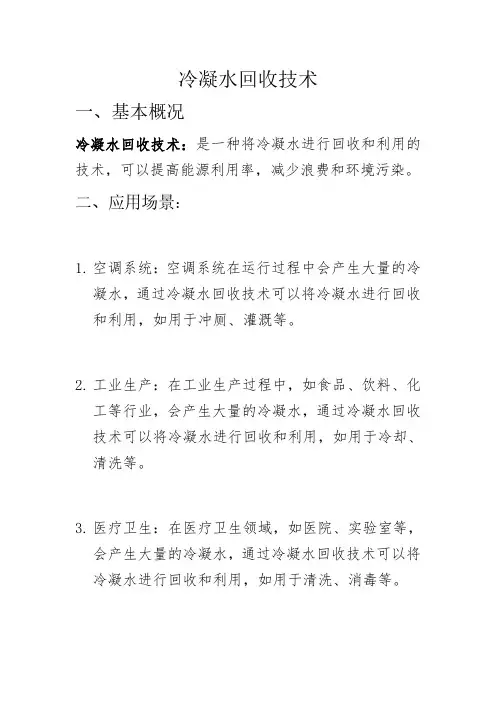

冷凝水回收技术
一、基本概况
冷凝水回收技术：是一种将冷凝水进行回收和利用的技术，可以提高能源利用率，减少浪费和环境污染。

二、应用场景：
1.空调系统：空调系统在运行过程中会产生大量的冷
凝水，通过冷凝水回收技术可以将冷凝水进行回收和利用，如用于冲厕、灌溉等。

2.工业生产：在工业生产过程中，如食品、饮料、化
工等行业，会产生大量的冷凝水，通过冷凝水回收技术可以将冷凝水进行回收和利用，如用于冷却、清洗等。

3.医疗卫生：在医疗卫生领域，如医院、实验室等，
会产生大量的冷凝水，通过冷凝水回收技术可以将冷凝水进行回收和利用，如用于清洗、消毒等。

4.建筑节能：在建筑节能领域，如空调系统、供暖系
统等，通过冷凝水回收技术可以将冷凝水进行回收和利用，如用于供暖、制冷等。

总之，冷凝水回收技术是一种环保、节能、高效的技术，可以提高能源利用率，减少浪费和环境污染，具有广阔的应用前景。

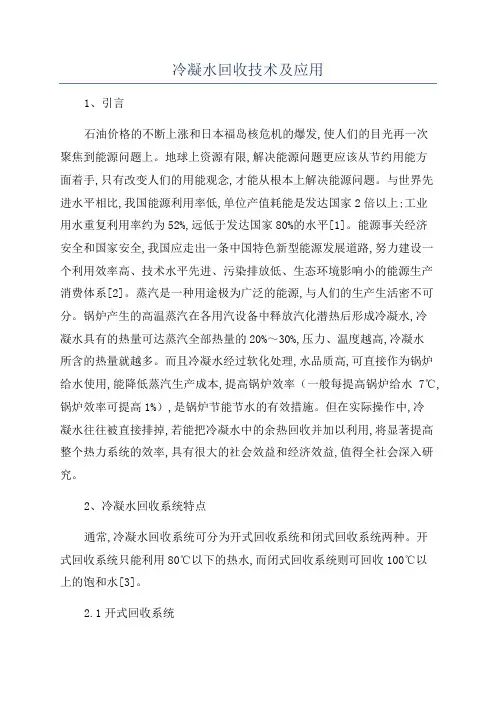

冷凝水回收技术及应用1、引言石油价格的不断上涨和日本福岛核危机的爆发,使人们的目光再一次聚焦到能源问题上。

地球上资源有限,解决能源问题更应该从节约用能方面着手,只有改变人们的用能观念,才能从根本上解决能源问题。

与世界先进水平相比,我国能源利用率低,单位产值耗能是发达国家2倍以上;工业用水重复利用率约为52%,远低于发达国家80%的水平[1]。

能源事关经济安全和国家安全,我国应走出一条中国特色新型能源发展道路,努力建设一个利用效率高、技术水平先进、污染排放低、生态环境影响小的能源生产消费体系[2]。

蒸汽是一种用途极为广泛的能源,与人们的生产生活密不可分。

锅炉产生的高温蒸汽在各用汽设备中释放汽化潜热后形成冷凝水,冷凝水具有的热量可达蒸汽全部热量的20%～30%,压力、温度越高,冷凝水所含的热量就越多。

而且冷凝水经过软化处理,水品质高,可直接作为锅炉给水使用,能降低蒸汽生产成本,提高锅炉效率（一般每提高锅炉给水7℃,锅炉效率可提高1%）,是锅炉节能节水的有效措施。

但在实际操作中,冷凝水往往被直接排掉,若能把冷凝水中的余热回收并加以利用,将显著提高整个热力系统的效率,具有很大的社会效益和经济效益,值得全社会深入研究。

2、冷凝水回收系统特点通常,冷凝水回收系统可分为开式回收系统和闭式回收系统两种。

开式回收系统只能利用80℃以下的热水,而闭式回收系统则可回收100℃以上的饱和水[3]。

2.1开式回收系统开式回收系统是使用较久的一种蒸汽冷凝水回收方式,它是把冷凝水回收到锅炉的给水罐中,在回收和利用过程中,回收管路一端向大气敞开的,通常是冷凝水集水箱敞开于大气。

当冷凝水的压力较低,靠自压不能到达再利用场所时,可利用泵对冷凝水进行压送。

开式回收系统的优点是设备简单,操作方便,初始投资小。

但是系统占地面积大,经济效益较差,对环境污染较大,而且冷凝水直接与大气接触,水中的溶氧浓度较高,容易产生设备腐蚀。

在蒸汽供应量较少,冷凝水量较少,二次蒸汽量较少的情况下,使用开式系统比较适合。

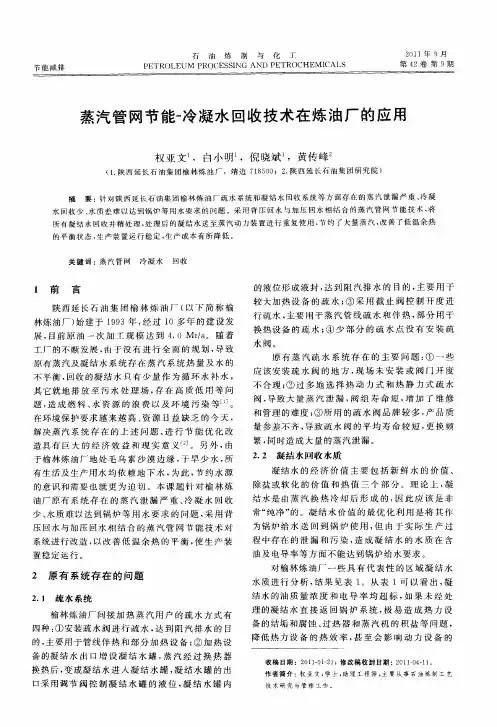

水 回收 少 、 质 差 难 以达 到 锅 炉 等 用 水要 求 的 问题 。采 用 背 压 回 水 与 加 压 回 水 相 结 合 的蒸 汽 管 网节 能技 术 ， 水 将
所 有 凝 结 水 回 收 并精 处 理 ， 理 后 的 凝结 水送 至蒸 汽动 力 装 置 进 行 重 复 使 用 ， 约 了大 量 蒸 汽 ， 善 了 低 温余 热 处 节 改
起来， 回收到 动 力 车 间 新 增 的 凝 结 水余 热 利 用 系
统 和凝 结水 除 油 、 除铁 系统 ， 处理 后 的凝 结水 送至
１ｍｇＬ， ／ 出水进入 混合床 。
凝 结水 泵
图 １ 冷 凝水 精 制 系统 工 艺 流 程 示 意
榆林 炼油 厂冷凝 水 回收 系统改 造项 目于 ２ ０ ０７ 年实施完 毕 ， 造后 ２ ０ － ２ １ 改 ０ ８ ０ ０年精 制凝 结 水 水 质指标平 均数 据见表 ２ 。从 表 ２可 以看 出 ， 凝结 水 系统改 造后 运 行 至 今 ， 制 凝 结 水 的 电导 率 由原 精
（． １ 陕西 延 长 石 油 集 团榆 林 炼 油 厂 ，靖 边 ７ ８ ０ ；２ 陕 西 延 长 石 油 集 团 研 究 院 ） １５ ０ ．
摘 要 ： 对 陕 西 延 长 石 油 集 团 榆 林炼 油 厂 疏水 系统 和凝 结 水 回收 系统 等 方 面 存 在 的 蒸 汽 泄漏 严 重 、 凝 针 冷
较大 加热 设 备 的 疏 水 ； 采 用 截 止 阀 控 制 开 度 进 ③
行疏 水 ， 主要 用 于蒸 汽 管线 疏 水 和伴 热 ， 分 用 于 部
换 热 设 备 的 疏 水 ； 少 部 分 的 疏 水 点 没 有 安 装 疏 ④
水阀。

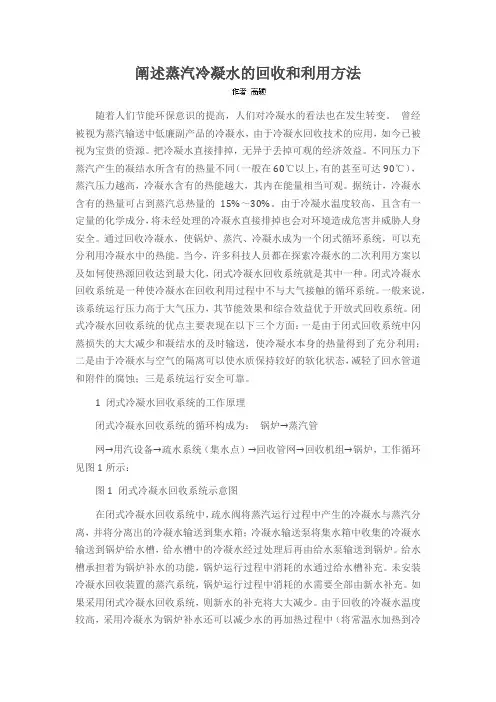

阐述蒸汽冷凝水的回收和利用方法随着人们节能环保意识的提高，人们对冷凝水的看法也在发生转变。

曾经被视为蒸汽输送中低廉副产品的冷凝水，由于冷凝水回收技术的应用，如今已被视为宝贵的资源。

把冷凝水直接排掉，无异于丢掉可观的经济效益。

不同压力下蒸汽产生的凝结水所含有的热量不同（一般在60℃以上，有的甚至可达90℃），蒸汽压力越高，冷凝水含有的热能越大，其内在能量相当可观。

据统计，冷凝水含有的热量可占到蒸汽总热量的15%～30%。

由于冷凝水温度较高，且含有一定量的化学成分，将未经处理的冷凝水直接排掉也会对环境造成危害并威胁人身安全。

通过回收冷凝水，使锅炉、蒸汽、冷凝水成为一个闭式循环系统，可以充分利用冷凝水中的热能。

当今，许多科技人员都在探索冷凝水的二次利用方案以及如何使热源回收达到最大化，闭式冷凝水回收系统就是其中一种。

闭式冷凝水回收系统是一种使冷凝水在回收利用过程中不与大气接触的循环系统。

一般来说，该系统运行压力高于大气压力，其节能效果和综合效益优于开放式回收系统。

闭式冷凝水回收系统的优点主要表现在以下三个方面：一是由于闭式回收系统中闪蒸损失的大大减少和凝结水的及时输送，使冷凝水本身的热量得到了充分利用；二是由于冷凝水与空气的隔离可以使水质保持较好的软化状态，减轻了回水管道和附件的腐蚀；三是系统运行安全可靠。

1 闭式冷凝水回收系统的工作原理闭式冷凝水回收系统的循环构成为：锅炉→蒸汽管网→用汽设备→疏水系统（集水点）→回收管网→回收机组→锅炉，工作循环见图1所示：图1 闭式冷凝水回收系统示意图在闭式冷凝水回收系统中，疏水阀将蒸汽运行过程中产生的冷凝水与蒸汽分离，并将分离出的冷凝水输送到集水箱；冷凝水输送泵将集水箱中收集的冷凝水输送到锅炉给水槽，给水槽中的冷凝水经过处理后再由给水泵输送到锅炉。

给水槽承担着为锅炉补水的功能，锅炉运行过程中消耗的水通过给水槽补充。

未安装冷凝水回收装置的蒸汽系统，锅炉运行过程中消耗的水需要全部由新水补充。

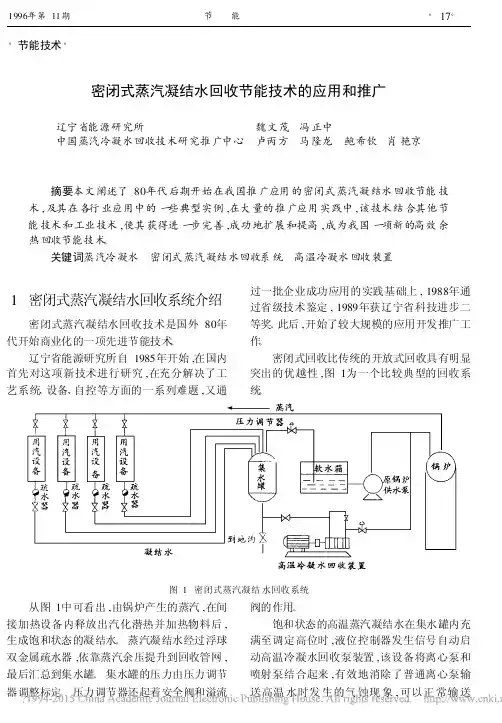

·节能技术·密闭式蒸汽凝结水回收节能技术的应用和推广辽宁省能源研究所中国蒸汽冷凝水回收技术研究推广中心　魏文茂　冯正中卢丙方　马隆龙　鲍希钦　肖艳京 摘要本文阐述了80年代后期开始在我国推广应用的密闭式蒸汽凝结水回收节能技术,及其在各行业应用中的一些典型实例,在大量的推广应用实践中,该技术结合其他节能技术和工业技术,使其获得进一步完善,成功地扩展和提高,成为我国一项新的高效余热回收节能技术。

关键词蒸汽冷凝水　密闭式蒸汽凝结水回收系统　高温冷凝水回收装置1　密闭式蒸汽凝结水回收系统介绍密闭式蒸汽凝结水回收技术是国外80年代开始商业化的一项先进节能技术。

辽宁省能源研究所自1985年开始,在国内首先对这项新技术进行研究,在充分解决了工艺系统、设备、自控等方面的一系列难题,又通过一批企业成功应用的实践基础上,1988年通过省级技术鉴定,1989年获辽宁省科技进步二等奖。

此后,开始了较大规模的应用开发推广工作。

密闭式回收比传统的开放式回收具有明显突出的优越性,图1为一个比较典型的回收系统。

图1　密闭式蒸汽凝结水回收系统 从图1中可看出,由锅炉产生的蒸汽,在间接加热设备内释放出汽化潜热并加热物料后,生成饱和状态的凝结水。

蒸汽凝结水经过浮球双金属疏水器,依靠蒸汽余压提升到回收管网,最后汇总到集水罐。

集水罐的压力由压力调节器调整标定。

压力调节器还起着安全阀和溢流阀的作用。

饱和状态的高温蒸汽凝结水在集水罐内充满至调定高位时,液位控制器发生信号自动启动高温冷凝水回收泵装置,该设备将离心泵和喷射泵结合起来,有效地消除了普通离心泵输送高温水时发生的气蚀现象,可以正常输送150℃的高温水。

当集水罐中的凝结水被泵抽到低水位时,回收装置即自动停运。

凝结水经回收装置加压后可直接送入锅炉,另一个自控回路可根据锅炉液位信号,保不证凝结水在正常水位下补进锅炉,如锅炉出现高水位,它可以自动切换管路上的电磁阀,将冷凝水暂时送往除氧水罐或软化水箱。

蒸汽冷凝水回收系统通常分为两类：
• 开式系统： 把冷凝水回收到锅炉的给水罐中，在冷
凝水的回收和利用过程中，回收管路的一端 是向大气敞开的，通常是冷凝水的集水箱敞 开于大气。
• 闭式系统： 冷凝水集水箱以及所有管路都处于恒定的
正压下，系统是封闭的。
冷凝水回收形式
（1）开式系统 优点：设备简单，操作方便，初始投资小； 缺点：经济效益差，且由于冷凝水直接与大气
冷凝水回收的意义
基于上述情况我们考虑以下问题：
如何有效利用余热 如何处理和利用凝结水 如何合理选用回收设备
最优化的环境 和经济效益
冷凝水回收形式
1
现有冷凝水回收技术中存在的问题
2
冷凝水回收方式简介
3
冷凝水回收系统简介
4
冷凝水回收方式与设备的确定
冷凝水回收形式
（一）现有冷凝水回收技术中存在的问题
2）水的据统循计环，利将凝用结率水高和闪达蒸9汽0%所含以的上热，量完有全效回地收，节 约与将了其水完资全排源弃，相同比可时节凝约结锅水炉燃与料空12气－2的8％隔;与离降状温回态 使收相得比这可部节约分锅锅炉炉燃料给6水－2保2％持。优良的品质，相应 地降低了对锅炉给水处理费用。
冷凝水回收节能评估
3）为保证疏水畅通，水箱以及给水泵需地下 设置，建筑施工量大，另外还要增加一套排 水系统。
冷凝水回收形式
• 利用现有设备的技术改进 以废汽回收压缩机为例
其将活塞式空气压缩机进行技术改造，用于回收连水带 汽的冷凝水。
特点： 用汽设备不安装疏水器，活塞式压缩机
将连水带汽的冷凝水全部输入锅炉。 缺点：
设备热能利用率低的问题，且受压缩机 容量限制，仅适合小流量、用汽设备压力比 较均等的冷凝水回收。

“ 想法” 一文 中 ， 对 Ｊ Ｂ ／ Ｔ １ ６ １ ０第 ５ ． ３节 提 出了 ５个 问题 ， 笔者对 这 ５个 问题 的意 见说 明如 下 ， 供 读 者参 考 。 （ １ ） 组 装 与散装 锅炉 的集箱 图样 有 区别
（ ５ ） 与“ 蒸规” 的规定 不符 与“ 蒸规 ” 规定 不符 已见 前 述 。 由于《 锅 炉 安 全 技 术监 察 规 程 》（ 下简 称 “ 锅规” ）已取 消 “ 蒸规” （ １ ９ ９ ６年版 ） 第 １ １ １条 对散 件 出厂 锅 炉 的集 箱 应 在 制造单 位 内进 行 水 压 试 验 的 表 达方 式 ， 因此 与 “ 锅
・
简讯 ・
斯 派 莎 克“ 高 温 冷 凝 水 回 收 技 术 ＂ 喜 获“ ２ ０ １ ３ 节 能 中 国 优 秀 技 术 ＂ 称 号
２ ０ １ ３ ＃ － ５ 月２ １ 日，由 中国节能协会主 办的 “ ２ ０ １ ３ 第四届节能 中国推介 活动发布仪 式”在 北 京京西 宾馆 举行 。第十届 全 国人 大副委 员长顾 秀莲 出席颁 奖并作 了重要讲话 。斯 派 莎克工程 （ 中国）有 限 公 司的 “ 高温冷凝 水回收技术”荣获 了 “ ２ ０ １ ３ 节能 中国优秀技术 奖项 。这 是斯 派莎克 自２ ０ １ ０ 年荣获 “ 十大节能贡献企业”之后 ，第三次荣获节能领 域的国家级权威 奖项。 此次节能 中国贡献 奖评选 活动是 由 中国节能协会发起 并与科博会 中国能源战略 高层论 坛组委会 共 同举 办的 ，评 选历 时６ 个月， 奖项评选 范围涉及工业 节能 、交通运输 节能、建 筑节能、公共机构节 能 、商用和 民用节能等领 域 。 旨在 推动 中国节能事业发展 ，展 示我 国 “ 十二 五”规划期 间节能领 域 的最新 成 果和成 就 ，表彰 为中国节能事业发展作 出贡献 的人 士、企业和 品牌 ，树立标杆和楷模 ，以 榜样 的力量推动 中国节能事业健康 、快速发展 。 斯 派 莎克工程（ 中国） 有限公 司秉承集团在 蒸 汽领域１ Ｏ ０ 多年 来的历 史和经验 ，１ ８ － 来为中 国广 大 ＃ 客 户提供 全方位 蒸汽 系统解决 方案和产 品， 帮助 客户有效地提 高蒸汽 系统效率 并节约能源， 得到 中国工 业 蒸汽用户的 高度认可， 为 中国节能 事业作 出了 巨大贡献 ，得 到 了活动 组委会专 家评 审的一致认 可 ， 并称斯 派莎克为 蒸汽系统节能专家。 此次参评 的高温冷凝水 回收 节能技 术 ，采 用蒸汽、压 缩 空气或其他 气体 作 为动力 ，通常用于 蒸 汽 系统冷凝 水回收。在 合适 的情况下 ，可以直接 从真 空或有压 力的设备 中排 水。与浮球 式蒸汽疏水 阀组合使 用时，可在任 何工 况甚至是真 空状 态下从有 温度控 制的换热 器中有 效排 除冷凝 水。该技术 为我 国企业 的节能减排 及蒸汽 系统安全稳 定运行 贡献 一己之力 ，为我 国的经 济发展 添砖加 瓦。 关于此评 奖活动 的更多信 息和报 道可通过下面 网页 了解：

冷凝水回收技术及选择方法冷凝水回收方法蒸汽在用汽设备中放出汽化潜热后，变成冷凝水，经疏水器排出。

不同用汽设备排放的冷凝水通过回收管网汇集到集水罐中，由冷凝水回收装置送到锅炉或其它用热处，如除氧器等，这就是冷凝水回收系统。

该系统的作用在于回收利用冷凝水的热量（包括闪蒸汽热量）和软化水，根据不同情况可采用不同工艺方式。

一般习惯上有开式系统和闭式系统之分。

（1）开式系统该系统冷凝水收集箱是开口式，与大气相通，由于冷凝水进入收集箱时压力突然降低，水温高于该压力对应的沸点，产生大量二次闪蒸汽，剩余冷凝水温度大约是100℃。

实际上，由于闪蒸散热或有时为了防止输送水泵汽蚀而兑入冷水，回收水温仅在70℃左右。

加之开式回收方式会有空气进入冷凝水回收管道，容易引起管道腐蚀。

但开式系统装置简单，投资较少。

与冷凝水直接排放相比，仍有一定的节能效果。

(2)闭式系统该系统中冷凝水收集箱是封闭式，系统内冷凝水压力始终保持高于大气压力，使冷凝水水温低于该压力下的沸点，冷凝水的热能得到充分利用。

而且闭式系统的冷凝水保持蒸汽原有品质，用于锅炉给水时，不会增加溶解氧量，也减少了锅炉补水量，减少了水处理的费用。

冷凝水是否属于闭式回收，要看系统压力和大气压力之间的关系。

若用汽设备使用蒸汽压力为P1，冷凝水回收集水罐的标定压力为P2，大气压力为P0。

当P2越接近于P1时，回收系统闭式程度越高，节能率越高；反之，P2越接近于P0时，回收系统的密闭程度越差，节能率越小。

显然，密闭系统评判标准是P0、P1、P2三者的大小关系。

当P2=P0时，就不能称为密闭式回收系统，就变成了开式回收系统。

其节能率和开式系统也就是一样的。

二、冷凝水回收技术的选择方法按用汽设备使用蒸汽的压力和温度选择回收方法1）用汽设备疏水压力小于0.15MPa时，冷凝水可以利用重力自流回收。

尽量用集水罐与水泵吸入口的液位差提供防汽蚀压头，如果工艺布置不能保证必要的防汽蚀压头，要采取专门的防汽蚀装置。

蒸汽冷凝水回收技术有哪些蒸汽冷凝水回收技术有哪些1、蒸汽冷凝水回收增压气蚀消除技术配备专用喷射器，以泵出口的高压水作为工作流体，带动低压的高温热水在喷射器内作用混合(温度不变) ，形成压力适中的混合流体，使原高温水从饱和状态变成过冷状态，巧妙而有效的防止水泵气蚀问题。

2、蒸汽冷凝水回收冷凝水快排导流技术根据阿基米德螺线在回收罐内设置多层导流机构，具有快速导流功能，既保证泵前流体的平稳快速流动，又防止形成“旋风”漏斗产生气蚀条件。

3、蒸汽冷凝水回收汽水分离技术过热冷凝水或锅炉排污水沿闪蒸罐切线进人罐内，根据流体两相流和涡流分离理论，在罐内扩容后，压力降低，会在罐内产生闪蒸汽，可以引入低压蒸汽管道或通过喷射器加压后引入中压管道，进入用热设备，加热物料，使原来低品质的热能重新得到利用。

聚集在下部的饱和冷凝水经疏水阀后流到冷凝水回收罐体或除氧水箱。

4、蒸汽冷凝水回收喷射热泵技术所谓“喷射热泵”是用正常蒸汽(压力较高) 作为工作流体，回收冷凝水的乏汽(压力较低) 。

在喷射器内形成压力适中的低压蒸汽，重新用于生产，利用了这部分余热，有效降低了冷凝水回收机组的背压，更有利于冷凝水的回收。

5、蒸汽冷凝水回收高温闪蒸的梯级利用技术在同时使用高压、中压和低压蒸汽时，可以将高压蒸汽设备使用后的汽水混合物送入闪蒸罐，进行汽水分离。

冷凝水可由疏水器回收，而低压蒸汽(有调压系统) 可以继续使用。

这样就形成一个两级或多级的梯级利用系统。

6、蒸汽冷凝水回收乏汽抽吸技术所谓乏汽，是饱和状态的冷凝水在减压时产生的闪蒸汽和疏水器漏汽的混合体。

为更好的利用乏汽，南京兆泉科技有限责任公司设计了专门的乏汽抽吸设备，在密闭式冷凝水机组中，乏汽抽吸设备安装在高温冷凝水回收泵的后部，它使用已经提升压力的冷凝水作为工作流体，来抽吸回收罐内压力较低的乏汽，乏汽经过抽吸作用，被裹吸混合到高温高压冷凝水中，一起输送到目的地。

在这个过程中，一部分乏汽发生相变以冷凝水形式溶入，另一部分在到达输送目的地(如除氧器等) 以后会析出，得到很好的回收利用。

如何适当地回收凝结水杭州瓦特节能工程有限公司技术部李少鹏蒸汽系统中的凝结水可以用三种方式来回收:a)通过重力回收这是最好的回收凝结水的方法.在这种系统中,凝结水通过适当地安排凝结水管子并依靠重力流回锅炉.凝结水管子安装设计没有任何升高点.这样可以避免对疏水阀产生背压.要达到这点,在凝结水设备出口处与锅炉给水箱进口处必须存在位差.实际上,很难利用重力方法回来收凝结水,因为大多数的工厂的锅炉与加工设备是处在同一个层面上.b)通过背压回收按照这种方法,凝结水是通过利用疏水阀中的蒸汽压力来回收的.凝结水管道被提升到高于锅炉给水箱的高度.因而疏水阀中的蒸汽压力必须能够克服静态压头和凝结水管道的摩擦阻力以及任何来自于锅炉给水箱的背压.在冷启动时,这时凝结水量最高,蒸汽压力低,不能够回收凝结水,将造成启动延迟以及水锤的可能性.当蒸汽设备是带温控阀系统,蒸汽压力的变化取决于蒸汽温度的变化.同样地,蒸汽压力不能够将凝结水从蒸汽空间中排除并将它回收至凝结水主管道,它会造成蒸汽空间积水,温度不平衡,热应力以及可能的水锤和损坏,工艺效率和品质将会下降.c)通过利用凝结水回收泵凝结水的回收可以通过模仿重力的方式来达到.凝结水通过重力方式排放到一个通大气的凝结水收集箱里.在那里一个回收泵将凝结水送回到锅炉房中.泵的选择很重要.离心式泵不适用于这种使用,这种泵抽水是通过泵浦转子的转动来达到的.转动使凝结水压力降低,当驱动器空转时压力达到最低,对于凝结水温度在100℃大气压力的情况下,压力的降低将导致一些凝结水不能处于液态,(压力越低,饱和温度越低),多余的能量将再次蒸发部份凝结水为蒸汽,当压力升高时,汽泡破碎,液态的凝结水高速冲击,这就是气蚀,将对叶片轴承造成损坏,烧坏泵的马达.为了防止这种现象产生,可以通过提高泵的扬程或降低凝结水温度的方法来实现.提高离心式泵的扬程可通过提高凝结水收集箱高于泵几米来达到其高度大于3米是正常的事,这样使得加工设备凝结水排放到达凝结水收集箱,是通过提高疏水阀后的管子来达到高于收集箱的高度.这样在疏水阀上造成一个背压,使得凝结水从蒸汽空间中的排除变得困难.降低凝结水的温度可以通过利用一个大的未保温的凝结水收集箱,收集箱内水从低位向高位上升的时间足够使凝结水的温度降至80℃或更低,在这一过程中,凝结水30%的热量损失掉了.对于以这种方式回收的每吨凝结水,83000KJ的能量或者203升的燃料油就被浪费掉了.B14)瓦特节能的自动凝结水回收泵是被特别设计用来回收温度达到100℃的凝结水,作为一种利用浮球机械结构来驱动泵循环的泵,它不会造成气蚀损坏,它没有高速运动的部件,它利用蒸汽作为动力,不需要电力,液位控制或者其他非机械装置.这些可以使得安装简化,保证可靠运行多年,当凝结水达到泵时,它驱动浮球机构,从而开始泵的循环,这种泵会自动地对所需抽的凝结水量作出反应,以适应工业蒸汽系统中凝结水量的波动.。

关于中央空调冷凝水的处理及节能降耗的措施分析◎徐柳随着医院的不断发展，我院对空调设备的使用要求也在不断提高。

长期以来，空调的能耗是我院日常生产过程中的重大支出之一。

合理使用和有效的节能改造，不仅能降低空调能耗，而且对空调系统的安全运行以及病房居住环境都大有好处。

一、关于空调冷凝水的介绍及处理办法对于空调冷凝水很多人并不陌生，无论是家用还是商用空调，夏季使用空调制冷时都会出现出风口冷凝水滴水现象。

为什么空调在制冷时会产生冷凝水？1.空调制冷产生冷凝水的原因。

炎热的夏天室内湿度大时，空气露点温度较高，当空气温度低于露点温度，空调出风口百叶将结霜，冷凝，这是一个正常现象。

就如同夏天从冰箱拿出矿泉水瓶表面露珠一样。

所有空调出风口结露不是质量问题，相反，它说明空调制冷效果很好。

2.室内空调冷凝水的解决办法。

空调出风口产生冷凝水是由于空气湿度过大引起，可通过调节室内空气湿度，关闭使用房间的门窗，不要让室外热湿空气进入房间，由于空调本身具有除湿能力，随着空调的运行，室内空气湿度会逐渐降低冷凝；设置调节空调房间温度、湿度，一般空气湿度大时，设置为26至28度，运行一段时间可适当降低温度；加大空调出风量。

3.中央空调冷凝水的利用。

高层建筑物的中央空调制冷量大，由于医院的特殊性，病房末端的新风机和风机盘管数量较多，故产生的冷凝水也多，现在的设计大多是将末端制冷设备产生的冷凝水采用专门的冷凝水管道直接排到地漏，其实也都是一种水资源的浪费和能源浪费。

经测算，空调冷凝水无硬度，不含杂质，水质纯净，所含细菌较少，是纯净的水资源；冷凝水中含有的铁锈，比冷却循环水要少的多，进入冷却塔中，随冷却水一起进行水质处理。

所以经过处理后的冷凝水利用与冷却塔是安全的，而且不会增加费用。

同时冷凝水本身温度较低，若水管保温工作做的好的话，不超过18℃，因此若将中央空调末端装制冷设备的冷凝水回收再利用，不仅能节约水资源，同时降低了主机的能耗。

二、结合实际，使用过程中存在的问题在日常工作中，严格按照中央空调设备使用说明开启、关闭设备；根据环境温度的变化，灵活调整主机温度。

空调冷凝水回收利用技术探讨【摘要】本文针对空调设计时较为轻视的冷凝水系统进行探讨，并以实际项目为例，分析了集中空调系统冷凝水的排放量，并针对我国现今用水紧张的现状，提出了空调冷凝水回收利用的设计思路，提出空调冷凝水回收利用的想法，减少对水资源的浪费，促进可持续性的发展。

【关键词】空调；冷凝水；回收利用【正文】随着我国经济快速发展和城镇化建设的不断推进，空调几乎成了夏季人们对抗炎热的必备利器，许多建筑都设置了中央空调系统。

由于空气调节的原理，大部分空调在对室内降温的同时，还对室内进行除湿，现如今工程设计中，许多空调冷凝水采用就地排放的方式排放至下水道，造成了一部分水资源的浪费。

本文针对公共建筑中央空调冷凝水的回收利用做一些相关的探讨。

一、空调冷凝水概述1.1空调冷凝水的生成及成分在现如今大部分的空调系统设计中，空调系统的冷冻水标准设计工况供水温度都在7℃，而室内设计状态点按26℃，50%的相对湿度来计算的室内空气露点温度大约在13℃左右，从而空气流经低于湿球温度的表冷器就会析出水分成为冷凝水，从本质上来说空调冷凝水是空气中的水蒸气凝结之后形成的纯净水。

但是由于现今室内环境的复杂性，空气中的灰尘细菌病毒等有害物质也逐渐增多导致空调冷凝水中的成分变得较为复杂，同时潮湿的环境容易滋生细菌，空调冷凝水实际并不纯净。

1.2空调冷凝水的排放市面上较为常用的空调有两大类，一类为家用空调，常见的为分体式空调，另一类为中央空调，设有中央机房及主机。

对于家用空调，在室内机制冷盘管处设排水管通至室外，一般均为就地排放至室外。

对于大型的中央空调系统，冷凝水一般统一采用凝结水管排放，就近排放至排水点，或者统一排放至卫生间等设有排水设施的位置。

1.3空调冷凝水的可回收思考对于前文分析可知，空调冷凝水一般都是当做污水就近排放，对于在北方地区，尤其是西北干旱地区，这不免是一种水资源的浪费，假如冷凝水量比较可观，加以利用则可以解决部分用水问题，本文将对冷凝水的析出量进行计算，并探讨冷凝水的利用方法。

2 空调冷凝水的回收利用原理
现在大多用户所产生的空调冷凝水不但具有细菌尧病毒尧杂质等 有害的污染物质袁还具有一定的腐蚀性遥 与此同时袁空调冷凝水具有一 定的不确定性袁它受室内的条件和室外气候环境的影响袁而室内的人 员状况和设备装置也会对空调冷凝水造成一定的影响遥 而空调冷凝水
的回收利用在达到制冷效果的同时也有利于生态环境的保护遥 目前袁 市场上大多数空调的工作原理是相似的遥 在空调末端产生冷凝水的管 道汇集处设置一个冷凝水收集池袁对从各个管道流出的冷凝水进行收 集袁 再通过潜水泵将冷凝水收集池内的水输送至空调内的制冷站袁并 经过一系列的处理袁用作冷冻水系统和冷却水系统的补水遥 除此之外袁 一些工业厂区会设置制冷站尧换热站尧办公用房以进行空调的设计遥 制 冷站也是空调冷凝水的回收系统袁 其内部的结构和工艺程序比较复 杂袁是空调设计中最为重要的部分遥
揖关键词铱空调冷凝水曰回收利用曰技术探讨
0 前言
一般情况下袁一匹的空调在常温制冷尧改变室内温度尧除湿工作的 同时袁平均每二个小时能够排出一升的冷凝水遥 在大多数情况下袁空调 冷凝水对用户来说是废物袁通常被排放到下水道或是地沟中遥 但是袁这 种做法不但极大程度的浪费了水资源袁 消耗了冷凝水所含的能量袁也 会造成生态环境的污染袁为人们的生活带来了不便遥 因此袁设计一种新 的系统装置袁将空调中排出的冷凝水收集起来袁进行重复利用袁不但能 够缓解了能源尧资源日益紧张的局面袁也有效的实现了我国的野节能减 排冶的社会理念遥 事实上袁空调冷凝水的酸碱 pH 值呈中性袁既能够用 来冲马桶尧洗墩布袁也可以用来浇花尧养鱼遥
3 空调冷凝水的回收利用技术
空调冷凝水的回收利用技术是将空调冷凝水的冷量和空调冷凝 水的水资源综合利用的一项技术遥 对用空调冷凝水的冷量来说袁其本 身的温度和蒸发潜热的温度相加袁可以得到冷量较大的冷凝水袁这些 冷凝水可以冷却冷凝器袁进而改善其传热效果袁有效地降低了空调正 常运转时的能源消耗遥 空调用一根排水管将所产生的冷凝水接到室外 的冷凝器上袁这种方式以较少的设备达到了较高的运行效率遥 与此同 时袁空调开发商也可以在空调系统内增设集水箱尧雾化器尧小型水泵等 构件袁将冷凝水收集在水箱内袁在经水泵进行加压雾化处理遥 这种方法 不但可以有效地降低室内温度袁也增加了节能效果遥 除此之外袁为了保 证空调系统的正常运转袁 开发商在空调的集水箱上增加一个自来水 管袁以便在水位不足时进行水量补充袁而在水位正常时再切断自来水 供给袁以保证空调系统的稳定运行遥

33
回收装置应用案例三
应用现场：神华集团焦化公司:
应用工艺：焦油回收工段 回收能力：12吨/小时
节能效益：144万元
(凝结水按15元/吨计算） 项目投资：75万元
投资回收期：6个月
34
其它回收装置应用图 片
35
北京希尔瑞公司部分用户表
中国铝业山西分公司 包头钢铁公司 中石化天津分公司 中石油大港炼油厂 中石油长庆炼化公司 北京海丰佳业有限公司 中国铝业贵阳分公司 武汉新叶烟草公司 武汉东风设计研究院 武汉体育中心 山西凤凰胶带公司 北京首钢股份有限公司 北京神龙汽车有限公司 杭州西泠啤酒有限公司 唐山巴高克锅炉有限公司 佳木斯联合收割机厂
37
谢谢大家!
38
疏水器 热静力式 倒吊桶式 自由浮球式 浮球（+热静力）式 杠杆浮球式 膜盒式 波纹管式 双金属片式 圆盘式 热动力式 喷管式
16
选择适合闭式回收的专用疏水器XR-BS
17
选择疏水器的参数
1、最大消耗蒸汽量
2、工作蒸汽压力
3、疏水器后的背压
4、工作蒸汽温度
5、冷凝水是否被酸、碱液污染
18
标准疏水器组
4、除氧水被氧气二次污染，溶氧水对水罐和用水设 备造成氧腐蚀，造成冷凝水水质的变化，需要重新 处理。
9
闭式回收系统
10
直排开式闭式例图比较
11
闭式回收高温冷凝水的技术难题
1、疏水器后的背压提高，疏水能力降低，是否影响工艺换热。 2、闭式系统中是汽水两相共存的动态状态，很容易发生汽阻、 水击。 3、冷凝水的背压不同，会发生低压冷凝水回水不畅。 4、冷凝水爬高能力下降。
冷凝水
凝结水排凝 检测口
多路共网器

２ ２ 利用 空调 冷凝 水作 水资 源 ．
冷凝时 ， 也会把这些有害物质带到冷凝水 中， 空气污
染 的程 度 越大 ， 冷凝 水 中 的有 害 物质 的含 量也 越多 ， 这 也是 空 调冷凝 水 没有 直接 利用 的 主要原 因。 （ ） 调冷凝 水 收集 点分 散 ２空 除 了集 中式 中央空 调系 统 的冷凝 水相 对 比较集 中外 ， 它 空调 系统 的室 内机 组 分 布 在 空 调房 间不 其 同的 区域或 不 同的房 间 ， 因此 ， 调冷 凝水 的收 集点 空 分 散 ； 果要 利用 冷 凝 水 必 需 有 一 套 冷凝 水 收集 管 如 网系统 ， 样增 加 了投资 和施 工难 度 。 这 （） ３ 空调 冷凝 水 温度 比较低 不 管 是 制冷 剂 系 统 还是 水 系 统 ， 内机组 换 热 室 管表 面 温度 通常 在 ７～１℃ ， ２ 因此 ， 调 冷凝 水 温 度 空
上 。使用这一方 法， Ｊ 冷凝水利 用效率高 ， 能有效 降低冷凝器周 围环境温度， 节能效果 明显。虽然增 加 了一些 设备 ， 但投 资成 本 回收较 快 ， 可有效解 决冷
凝 冷凝
（ ） 调冷 凝水 成 分复 杂 １空 从 空 调 冷 凝水 形 成 分 析 可知 ， 调冷 凝 水 是 由 空 空气 中 的水蒸气 冷 凝而 成 ， 论 上是 纯净 水 ， 实不 理 其 然， 因为空 气 中 除 了 干 空 气 和水 蒸 气 外 ， 含 有 灰 还 尘 、 菌 、 毒 等一 些 有 害 物 质 ， 气 中的水 蒸 气 在 细 病 空
有时还会造成环境污染和生活的不便。在能源和资 源 日益紧张的今天 ， 这种把空调冷凝水直接排放到 室外 的做 法显 然与 国家提 倡 的节能 减排 政策相 悖 。

密闭式蒸汽冷凝水回收系统l 技术背景冷凝水含有蒸汽总热量的20～30%，而且品质优良，是相当可观的余热资源。

但长期以来，我国很多企业的冷凝水回收率很低，造成热能和水资源的巨大浪费。

其主要原因有两个方面：一方面，由于蒸汽疏水阀选型、安装有误以及疏水阀本身质量等问题，致使间接用汽设备无法正常疏水，或影响加热，或漏汽严重；另一方面，由于没有很好地解决高温冷凝水的泵送汽蚀问题，回收方法多采用开放式，闪蒸降温的损失十分严重。

因此，要高效利用冷凝水，提高节能率，首先应尽量减少用汽设备的漏汽，其次应尽量将冷凝水及时地输送至适合利用的场合。

而这需要从系统和设备两方面来解决，即通过性能较好的设备组成密闭式冷凝水回收系统，使冷凝水在降温损失较小的情况得到利用。

基于这一技术思想，辽宁省能源研究所借鉴国外先进经验，在国内首先研制出高温冷凝水回收装置，并建立了相应的密闭式冷凝水回收系统。

该系统以喷射技术为核心，有效解决了高温冷凝水的泵送汽蚀问题。

广泛的应用表明，节能效果十分明显。

经过不断地开发完善，已形成了一种简单实用的密闭式冷凝水回收的新模式，成为目前冷凝水回收技术的主流。

2 系统构成密闭式冷凝水回收系统指的是冷凝水在回收利用的过程中不与大气接触的系统。

一般来说，该系统处于高于大气压力的运行状态，因而明显体现出了优于开放式回收系统的节能效果和综合效益。

闪蒸损失的大大减少和冷凝水的及时输送，使冷凝水本身的热量得到比较充分的利用；冷凝水与空气的隔离状态使得水质保持较好的软化状态，并使得回水管道和附件减轻腐蚀；系统的可靠运行同时带来整个供热系统的平稳运行，既减少了热排放的环境污染，也减少了锅炉的负荷压力。

蒸汽冷凝水经疏水阀疏放，利用疏水阀余压（背压）将冷凝水输送、汇集至集水罐；为保证系统的压力平衡，用压力调节阀控制闪蒸汽，少量超压的闪蒸汽引至软水箱等处吸收，或作为低压汽源再利用；冷凝水由回收装置直接输入锅炉或除氧器等处回收利用，冷凝水的去向选择由电磁阀控制。
