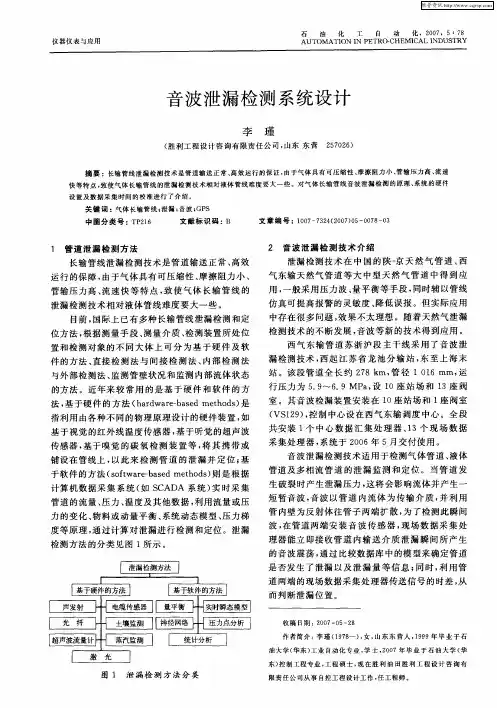

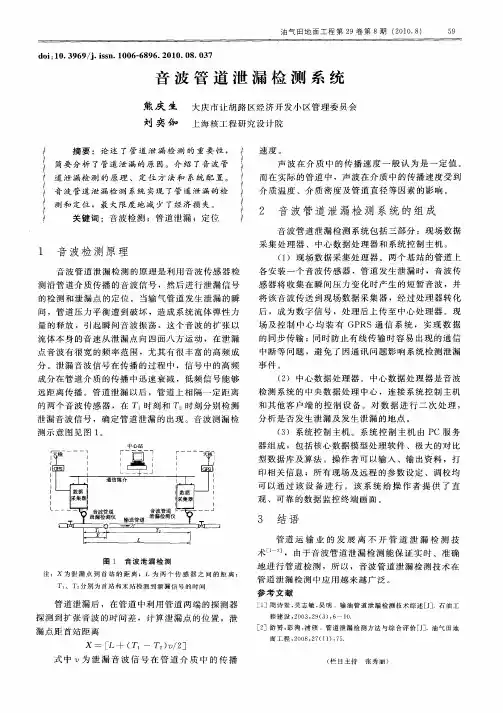

音波管道泄漏检测系统

管道系统压力泄漏检测与故障定位方法研究一、引言管道系统作为现代城市的重要基础设施，承载着供水、供气、供电等方方面面的功能，对于城市的正常运行起着不可忽视的作用。

然而，随着管道系统的老化和自然灾害等因素的影响，管道系统的泄漏和故障问题也日益凸显。

对于及时检测和准确定位管道系统的泄漏和故障，成为了工程技术领域亟需解决的问题。

二、压力泄漏检测方法研究1. 声波检测法声波检测法基于声学原理，通过在管道系统中传播声波，并通过对传播产生的异常声音进行监测和分析，以筛选出泄漏点和损坏部位。

优点在于能够不受环境和介质的限制，能够快速准确地定位泄漏点。

缺点则在于对于长距离管道系统的应用存在一定的局限性。

2. 压力差检测法压力差检测法是通过在管道系统中设置多个压力传感器，测量不同位置处的压力差异进行泄漏点的判断。

其主要原理是根据泄漏点处的压力变化与距离的关系，通过计算得出泄漏点的位置。

该方法具有简单易行、成本低廉等优点，但由于环境、管道材料等因素的影响，泄漏点的准确性有一定的局限性。

三、故障定位方法研究1. 热效应定位法热效应定位法是通过在管道系统中施加一定的热量，并通过监测管道表面温度的变化，来确定故障位置。

热效应定位法可以应用于不同类型的管道系统，但对于复杂的管道结构有一定的局限性。

2. 声发射定位法声发射定位法是通过在管道系统中释放高频声波，通过监测声波的传播方向和传播速度来确定故障位置。

该方法具有快速、准确的优点，但在复杂噪声环境下受到一定的干扰。

四、综合分析通过对于压力泄漏检测和故障定位方法的研究可知，各种方法都有其独特的优缺点，没有一种方法可以解决所有的问题。

综合应用多种方法，通过相互校验，能够提高检测和定位的准确性。

在实际应用中，还可以结合先进的传感技术，如红外线传感器、激光扫描等，来对管道系统进行全方位的监测和检测。

此外，利用数据分析技术，对大量的监测数据进行建模和分析，能够从数据中发现隐藏的模式和规律，提高检测和定位的效率。

目前泄漏检测的常见技术长输管道泄漏检测的常用方法有负压波检测、声波检测、地面间接检测以及光纤传感器检测等。

负压波检测在管道突然发生泄漏时，由于泄漏部位会产生向上下游传播的减压波，称之为负压波。

如果在管道两端设置压力传感器检测到负压波，就可以判断泄漏，并通过计算管道两端压力传感器接收到负压波的时间差，就可以对泄漏点进行定位。

声波检测当管道发生泄漏时，在泄漏点处会产生噪声。

通过管道两端设置好的声波传感器可以接受到这种声波，从而检测泄漏，并通过管道两端声波传感器接受信号的时间差来定位泄漏点的位置。

地面间接检测地面间接检测主要有热红外成像、探地雷达等几种方法。

光纤传感器检测光纤传感器检测管道泄漏的方法是根据管道中输送的热物质泄漏会引起周围环境温度的变化，利用分布式光纤温度传感器连续测量沿管道的温度分布，当沿管道的温度变化超过一定的范围，就可以判断发生了泄漏。

管道泄漏检测方法的对比负压波检测当管道发生泄漏时，泄漏处由于管道内介质外泄造成管道压力突然下降，在流体中产生一个瞬间负压波，负压波沿管道上下游传播，由于管道的波导作用，负压波可以传播数10km，根据负压波到达上下游测量点的时间差以及负压波在管道中的传播速度，可以计算泄漏位置，由于负压波有效距离长、安装简单以及成本较低，目前在过国内应用较为广泛。

但负压波检测也有其自身缺陷：对泄漏量要求很大，负压波能迅速检测出泄漏量河大的泄漏，对小泄漏量的检测没有效果。

此外负压波检测无法应用在天然气管道上，原因是天然气管道上，如果发生泄漏，泄漏处的压缩气体迅速扩张，不产生可以检测到的负压波，因此无法检测天然气管线的泄漏。

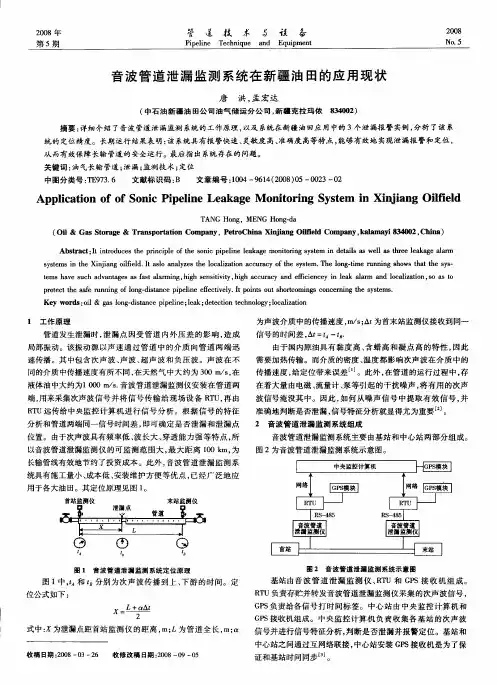

声波检测当管道发生泄漏时，在泄漏点处会产生噪声，噪声沿管道向两端传播，通过在管道两端设置好的传感器可以接受这种声波，从而探测泄漏，同时根据传感器接受到声波的时间差可对泄漏点进行定位。

管道声波泄漏监测系统具有快速高效、反应灵敏、定位精确、误报率极低、操作简便以及安装便利等显著特点，相比负压波技术，声波技术成熟且先进，比如在气体管道、海底管道、多相流管道上负压波法不能解决问题或者效果很差，但声波技术可以轻松解决任何介质的压力管道；即使是面对液体（原油成品油）管道，声波的指标也明显领先，定位精度约为100m内，误报率约为负压波的1/10。

基于次声波的海底输油管道泄漏监测系统实施摘要：通过次声波传感器，数据采集处理器以及GPS/北斗卫星同步接收装置安装，服务器以及监控主机部署。

在服务器上安装服务器主站软件，监控主机上安装监测软件。

针对不同孔径模拟泄放测试获取数据，对系统算法进行优化。

最终采用12mm和6mm泄放孔径进行测试表明，次声波泄漏监测系统能够有效进行报警，响应时间小于120s，定位精度可达±50m。

关键词：次声波泄漏监测输油管道实施海底管道是海洋油氣资源输送的生命线，承担着原油、天然气以及水的输送重任。

海底管道在服役过程中，由于腐蚀、工程质量、第三方破坏和自然与地质灾害等多方面原因，时常发生事故。

海底管道一旦泄漏，轻则造成停产，引起经济损失;重则产生环境污染，破坏海洋生态[1-2]。

海底输油管道采用管中管形式，光纤类泄漏监测方法无法实施。

次声波泄漏监测技术由于仅在管道两端安装传感器和分析处理装置，同时次声波波长长，传播距离远，因此可以用于在役海底输油管道的泄漏监测。

1 硬件设施安装某海底输油管道，长度约69 km，平台端输送压力3MPa，登陆终端压力0.5MPa。

通过现场调研，进行系统安装设计。

次声波泄漏监测系统由一个负责数据处理的主站和一个负责数据采集的分站组成。

主站一般布置在用户的中心控制室，它由一台高品质的数据服务器、专业的控制软件和信号处理软件、报警系统和通信系统组成，分站是系统的现场单元，它由高精度次声波传感器、音波放大器、信号采集分析系统和通信系统组成[3]。

实施过程中进行如下安装工作。

对于平台端：（1）安装次声波测漏传感器，并将电缆连接到数据采集分析器。

（2）中控室安装分站数据采集处理器，包括：数据采集系统、数据处理系统、通信系统等部分。

（3）在中甲板安装GPS/北斗卫星同步接收设备，并将GPS信号电缆铺设至分站数据采集处理器。

对于登陆终端：（1）安装两支次声波传感器，分别使用电缆连接到中控室内数据采集处理器;（2）中控室安装分站数据采集处理器，包括：数据采集系统、数据处理系统、通信系统等部分。

L D-S A K E R管道泄漏监测报警定位系统廊坊市蓝德采油技术开发有限公司])21([21V t t L X -+=LD-SAKER-II 型为负压波原理判断方法； LD-SAKER-III 型为负压波+体积平衡原理判断方法；LD-SAKER-V 型为次声波、负压波、体积平衡综合判断方法。

二、 系统工作原理（LD-SAKER-V ）LD-SAKER-V 型管道泄漏监测报警定位系统是以次声波、负压波、体积平衡三种原理综合分析、判定的报警、定位系统。

该管道泄漏监测报警定位系统在负压波和体积平衡法的基础上增加目前最先进的次声波技术，是集成了多学科技术的管道泄漏监测定位系统，从根本上提高了系统的可靠性和准确性。

该系统针对所监测管段全天候实时监测，对管道运行中发生的泄漏等异常事件进行报警、定位,具有很高的灵敏度和定位精度。

与GPS 为核心的定位导航系统及精确的管道电子地图相结合，可以使管理部门及时准确找到泄漏现场，使管道泄漏等异常事件造成的损失降到最低。

次声波是频率低于20赫兹的声波，其传播速度和声波相同，由于次声波频率很低，大气对其吸收小，有较强的穿透能力，不容易衰减，不易被水和空气吸收，所以它传播的距离较远。

次声波技术，是管道泄漏监测领域的一种新型的监测技术，用于监测管道泄漏及管道异常时所产生的次声波，通过频谱分析分理出泄漏产生的次声波并以曲线形式反映。

实践证明，该波传播速度恒定（同一介质），信号能够非常清晰地传递到远端接收单元，为准确定位创造了条件。

因此，结合此项技术的泄漏监测系统在监测精度和定位准确度上有了很大的提升。

次声波管道泄漏监测采用一次表动态响应并能根据输送管道动态变化实现动态低频测量的电声换能器（次声传感器），接收管道运行过程中由于泄漏引起介质瞬间物理扰动而产生次声波。

次声传感器安装在管道的首、末端，捕捉由于泄漏产生的次声波以及到达管道首、末端的时间差，由公式计算泄漏点的具体位置。

管道泄漏监测系统的研究与应用在现代社会中，各类基础设施的建设和运营都扮演着承载着生产和生活的重要角色。

而其中，管道系统可谓是现代社会中最重要的基础设施之一。

然而，在管道系统的建设和运营中，总会有一些意外的情况发生，比如管道泄漏，这种情况不仅会给人们带来严重的损失，还会给环境造成不可挽回的损害。

因此，管道泄漏的监测成为了管道系统运营中十分关键的一环。

为了解决这一问题，人们开发出了管道泄漏监测系统，本文将对其研究与应用进行探讨。

一、国内外管道泄漏监测技术的现状管道泄漏监测技术的发展在国内外都比较成熟，其主要包括声波检测法、红外线检测法、超声波探测法、电磁波探测法、气体检测法等多种技术手段。

在国外，目前主要应用的是声波检测法，这种检测方法主要是通过对地下管道传出的泄露声音进行监测，从而判断管道是否泄漏，其精度通常在2%到3%之间。

此外，电磁波探测法和红外线检测法也得到了相关领域的应用。

而在国内，声波检测法、电磁波探测法、红外线检测法、气体检测法等技术手段都十分常见。

但是，由于技术实力和整体经济水平较低，国内在管道泄漏监测方面的技术相对于国外还有差距。

不过，随着国内技术水平不断提升以及经济水平的发展，相信其在管道泄漏监测技术上的优势也会逐步显现出来。

二、管道泄漏监测系统的研发与应用正是因为管道泄漏监测技术至关重要，所以研究和应用管道泄漏监测系统也一直是各类研究机构和企业的重点研究方向。

在管道泄漏监测系统的研发和应用中，已经涌现出了许多优秀的技术和产品。

首先，声波检测技术是管道泄漏监测系统中最为常见的技术。

这种技术的检测精度较高，而且相对简单。

不过，声波检测技术也有一些局限性，比如对于带有较强杂音的环境，其检测精度就会有所下降。

其次，电磁波探测技术也是管道泄漏监测系统中的一种技术。

这种技术主要是通过电磁波在管道中的传播特性来对管道泄漏进行监测。

由于电磁波在管道中的传播受到外界环境的干扰比较大，因此其检测精度大概在5%左右。

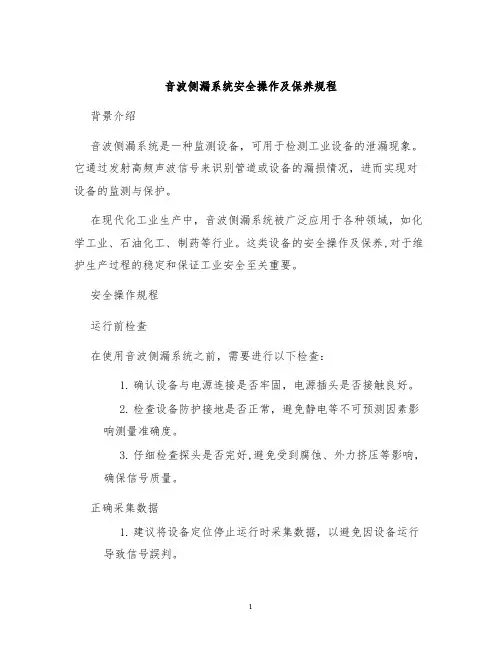

音波侧漏系统安全操作及保养规程背景介绍音波侧漏系统是一种监测设备，可用于检测工业设备的泄漏现象。

它通过发射高频声波信号来识别管道或设备的漏损情况，进而实现对设备的监测与保护。

在现代化工业生产中，音波侧漏系统被广泛应用于各种领域，如化学工业、石油化工、制药等行业。

这类设备的安全操作及保养,对于维护生产过程的稳定和保证工业安全至关重要。

安全操作规程运行前检查在使用音波侧漏系统之前，需要进行以下检查：1.确认设备与电源连接是否牢固，电源插头是否接触良好。

2.检查设备防护接地是否正常，避免静电等不可预测因素影响测量准确度。

3.仔细检查探头是否完好,避免受到腐蚀、外力挤压等影响，确保信号质量。

正确采集数据1.建议将设备定位停止运行时采集数据，以避免因设备运行导致信号誤判。

2.如果设备处于运行状态，需要尽量避免设备的振动或震动，以免影响信号稳定性。

3.在采集数据时需要将探头尽可能贴近检测物体的表面，避免与其他物体产生干扰。

避免误操作1.在采集数据时按照正确的流程操作，不要进行不必要的操作或操作不规范，避免对数据采集的质量产生影响。

2.严禁非授权人员在未经专业人士指导下私自进行设备操作或维修。

以免对设备或人员造成损伤。

停止使用后的处理1.停止使用设备后将探头尽可能贴近探头盒口，防止灰尘、杂质等对设备的影响。

2.合理存储探头及设备，避免受到挤压等不可预测因素影响设备安全。

保养规程必要的保养操作1.定期检查设备用电线路、插头等，以确保其完整性及可靠性。

2.定期检查探头质量，避免因腐蚀、磨损或人为不当操作等原因，使探头质量降低从而影响设备正常运行。

设备清洁操作1.使用时尽量避免在灰尘较多的环境下使用。

2.适时清理设备，将吸尘器、刷子等清洁工具带上现场，对设备进行相应清理，避免设备内积累灰尘，进而对设备的工作产生不利影响。

3.尽量避免使用潮湿的布、水或其他液体清洁设备，避免设备进水受潮，而产生损坏。

设备保养的注意事项1.确保设备使用在规定的操作范围内。

次声波管道泄漏监测的原理
次声波管道泄漏监测系统是一种基于声学原理的实时在线监测系统，主要是采用次声波法原理实现对管道泄露的实时监测，其基本原理是通过检测管道漏损引起的次声波信号来判断管道内部是否有泄漏。

在次声波监测系统中，需要将管道周围埋放一定数量的次声波传感器，这些传感器能够感知管道内部的次声波信号，并将其转换成电信号发送给接收器，经过信号处理与分析后，就可以判断管道内是否有漏损。

在管道内部发生泄漏时，液体或气体会从管壁裂缝中泄漏出来，形成一种特殊的流动状态，产生的声波信号频率较低，很难传播到地面，但是会被次声波传感器捕捉到。

次声波信号传输速度较慢，而且受到环境噪声干扰，因此需要进行复杂的信号处理和分析。

为了保证监测系统的准确性和可靠性，次声波管道泄漏监测系统需要进行多方面的工作，包括传感器的选择与布置、测试方法与数据处理算法的开发，以及数据模型的构建和验证等。

在实际应用中，次声波监测系统可以广泛应用于各种类型的管道监测，包括石化、天然气、城市供水、污水处理等领域。

液体输送管道的泄漏检测与预警系统液体输送管道是现代社会重要的基础设施之一，用于运输各种液体，如石油、天然气、水等。

然而，由于管道的长期使用和外界环境的影响，泄漏问题难以避免。

泄漏不仅会造成资源的浪费和环境的污染，更严重的可能导致火灾、爆炸等灾难性后果。

因此，为了确保管道的安全运行，液体输送管道的泄漏检测与预警系统就显得尤为重要。

泄漏检测与预警系统可以分为两个主要方面：泄漏检测和泄漏预警。

泄漏检测是指通过监测管道的压力、流量、温度等参数变化，以及使用各种传感器探测泄漏物质的存在来判断管道是否存在泄漏。

泄漏预警则是在泄漏已被检测到后，及时发出警报并采取措施以避免事故发生或减少损失。

在泄漏检测方面，常用的方法有压力差分析法、流量计法、声波检测法等。

压力差分析法是通过在管道两端设置不同压力的压力计，检测如压力差异变化等参数来判断是否存在泄漏。

流量计法则是通过安装流量计来监测管道的流量变化，当流量异常增加时，可能意味着泄漏的发生。

而声波检测法则是通过在管道上安装声波传感器，监测管道内的声音变化来判断是否存在泄漏。

除了传统的检测方法外，近年来，随着科技的不断进步，新兴的技术也被应用于泄漏检测领域。

例如，红外热像仪可以通过检测管道表面的温度变化来判断是否存在泄漏，这种方法可以迅速、非接触地检测到较小的泄漏。

另外，无人机技术也被广泛应用于管道泄漏检测，通过搭载红外热像仪、气体传感器等设备，无人机可以在空中对管道进行全面的监测，并及时发现泄漏问题。

泄漏预警则是在泄漏已被检测到后，及时采取措施以避免事故发生或减少损失。

常见的预警措施包括声光报警装置、自动关阀装置以及应急响应系统的启动。

声光报警装置通常会发出高音或者闪烁的灯光来引起人们的警觉，并指示泄漏的位置。

自动关阀装置则可以根据泄漏发生的位置和程度，自动关闭相应的阀门，以切断泄漏源，减少泄漏后果。

而应急响应系统的启动则可以在泄漏发生后，自动触发应急计划，并通知相关人员进行相应的处置。

管道泄漏检测系统的研究与应用在当今社会，各种基础设施的建设和运营已成为社会发展的重要组成部分，而其中，管道系统的安全性和可靠性显得尤为关键。

然而，管道泄漏事故时有发生，既给环境造成了影响，又给经济和社会发展带来了严重后果，因此，如何有效地检测管道泄漏并尽早响应，已成为社会各界广泛关注的热点问题。

本文将对管道泄漏检测系统进行研究和应用探索。

1. 检测方法与原理目前，管道泄漏的检测方法主要有声学方法、压力泄漏法、气体组分测量法等。

其中，声学方法基于管道泄漏时所产生的声波、压力泄漏法是利用泄漏前后管道内的压力变化来判断泄漏位置和大小，气体组分测量法则是根据不同气体泄漏时的组分变化来识别泄漏。

这些方法都有其优点和缺点，需要根据具体情况选择合适的检测方法。

2. 检测系统的设计管道泄漏检测系统的设计是一个多要素综合考虑的过程，主要包括检测方法的选择、传感器的选型、信号采集和处理、算法的设计等方面。

应结合实际情况，合理考虑系统成本、实用性、可靠性等因素，采用最适合的检测方案。

3. 系统性能评价评价管道泄漏检测系统的性能有多个指标，如检测精度、误报率、漏报率、响应时间等。

这些指标需要通过实验或实际应用进行验证，从而确保系统的性能和效果。

4. 应用实例在石化、天然气等行业中，管道泄漏检测系统已经得到了广泛应用，并取得了良好的效果。

例如，中国石化开发了一套基于压力泄漏法的管道可视化监测系统，能够实现对管道的实时检测和预警，并在多次泄漏事故中发挥了重要作用。

此外，美国一家石化公司也成功开发了一款声波检测系统，能够实现对管道的实时监测和准确识别泄漏位置。

综上所述，管道泄漏检测系统在当今社会中具有重要意义。

未来，随着科技的不断进步和成熟，相关技术和算法将会进一步改进和优化，使得管道泄漏检测系统更加可靠和准确，进一步提高社会基础设施的安全性和可靠性。
