火电厂烟气脱硫工程技术规范石灰石-石灰－石膏法
1. 引言
火电厂燃煤引发空气污染问题，其中SO2是一种重要的污染物。烟气脱硫工程是实现烟气净化的重要环节之一。石灰石-石灰-石膏法是一种常用的烟气脱硫工艺，本文将介绍该工艺的技术规范。
2. 工程设计
2.1 设计原则
石灰石-石灰-石膏法的设计应遵循以下原则： - 实施烟气脱硫应考虑经济可行性和技术可实现性。 - 设计要满足环保要求，确保排放的烟气SO2浓度符合国家标准。 - 设计要合理安排设备布置，减少占地面积，以便节约土地资源。
2.2 设备选择
石灰石-石灰-石膏法需要选择适当的设备，包括石灰石磨煤机、石膏磨煤机、浆液计量装置、循环泵等。设备选择应综合考虑性能、稳定性、维护成本等因素。
2.3 工艺流程
石灰石-石灰-石膏法的工艺流程一般包括以下步骤： 1. 进料：将石灰石和石膏送入磨煤机进行研磨，形成细粉。 2. 干式除尘：将磨煤机产生的石灰石-石膏混合粉进入电除尘器进行干式除尘，收集大部分粉尘。 3. 湿式脱硫：将磨煤机产生的石灰石-石膏混合粉与烟气接触，进行化学反应，使SO2与石灰石反应生成石膏。
4. 液固分离：将湿法脱硫产生的石膏与废水进行分离，以便石膏的后续处理和废水的回用。 5. 输送与处理：将产生的石膏输送到石膏堆场进行储存或进一步处理，废水经处理后可以回用或排放。
2.4 工程布置
考虑到石灰石-石灰-石膏法需要多个设备的配合操作，工程布置务必合理安排设备之间的距离和管道的连接。同时，要保证设备的运维和维护空间。
3. 运行与维护
3.1 操作规范
为了保证石灰石-石灰-石膏法的正常运行，应遵循以下操作规范： - 各设备必须按照操作手册进行操作。 - 定期检查设备运行情况，及时处理异常情况。 - 对于生产过程中的重要指标，如石膏产量、废水浓度等，应进行监测记录，以便进行评估与分析。
3.2 维护保养
定期维护保养是确保石灰石-石灰-石膏法持续高效运行的关键。维护保养的主要内容包括： - 定期清理设备内部的积尘和结垢。 - 检查设备的密封性能，对密封件进行更换。 - 定期对循环泵和阀门进行检查和维护。
石灰石-石膏湿法烟气脱硫工艺原理及特点
-标准化文件发布号：（9456-EUATWK-MWUB-WUNN-INNUL-DDQTY-KII 石灰石－石膏湿法烟气脱硫工艺原理及特点
一、工艺原理
该工艺采用石灰石或石灰做脱硫吸收剂，石灰石破碎与水混合，磨细成粉壮，制成吸收浆液（当采用石灰为吸收剂时，石灰粉经消化处理后加水搅拌制成吸收浆）。在吸收塔内，烟气中的SO2与浆液中的CaCO3(碳酸钙)以及鼓入的氧化空气进行化学反应生成二水石膏，二氧化硫被脱除。吸收塔排出的石膏浆液经脱水装置脱水后回收。脱硫后的烟气经除雾器去水、换热器加热升温后进入烟囱排向大气。
烟气从吸收塔下侧进入，与吸收浆液逆流接触，在塔内CaCO3与SO2、H2O进行反应，生成CaSO3·1/2H2O和CO2↑；对落入吸收塔浆浆池的CaSO3·1/2H2O和O2、H2O再进行氧气反应，得到脱流副产品二水石膏。
化学反应方程式：
2CaCO3+H2O+2SO2====2CaSO3·1/2H2O+2CO2
2CaSO3·1/2H2O+O2+3H2O====2CaSO4·2H2O
二、FGD烟气系统的原理
从锅炉引风机后烟道引出的烟气，通过增压风机升压，烟气换热器（GGH）降温后，进入吸收塔，在吸收塔内与雾状石灰石浆液逆流接触，将烟气脱硫净化，经除雾期除去水雾后，又经GGH升温至大于75摄氏度，再进入净烟道经烟囱排放。
脱硫系统在引风机出口与烟囱之间的烟道上设置旁路挡板门，当FGD装置运行时，烟道旁路挡板门关闭，FGD装置进出口挡板门打开，烟气通过增压风机的吸力作用引入FGD系统。在FGD装置故障和停运时，旁路挡板门打开，FGD装置进出口挡板门关闭，烟气由旁路挡板经烟道直接进入烟囱，排向大气，从而保证锅炉机组的安全稳定运行。
石灰石石膏湿法脱硫的工艺
【石灰石石膏湿法脱硫的工艺】
导语：石灰石石膏湿法脱硫是一种常见的烟气脱硫技术，通过将石灰石与石膏反应，可以高效地去除燃煤发电厂和工业锅炉烟气中的二氧化硫。本文将深入探讨石灰石石膏湿法脱硫的工艺原理、优势以及相关问题。
一、工艺原理
1. 石灰石石膏湿法脱硫原理：
石灰石与石膏发生反应生成硬石膏，将烟气中的二氧化硫转化为硫酸钙，并形成可回收利用的石膏产物。主要反应方程式如下所示：
CaCO3 + SO2 + 2H2O → CaSO4·2H2O + CO2
2. 脱硫反应的特点：
该反应是一个快速的液相反应，在一定反应温度、气体流速和石膏浆液浓度下进行。反应速率受碱性、反应温度、质量浓度等因素的影响。
二、工艺步骤
1. 石灰石石膏湿法脱硫的基本步骤：
（1）石灰石破碎、磨细：将原料石灰石经过破碎和磨细处理，提高其活性和反应速率。
（2）制备石膏浆液：将石灰石与水混合，形成石灰石浆液。为了提高脱硫效果，还可加入一定量的添加剂。
（3）脱硫反应：将石灰石浆液喷入脱硫塔，通过与烟气的接触和反应，使二氧化硫转化为硫酸钙。
（4）石膏产物处理：将脱硫过程中生成的硬石膏经过脱水、干燥等处理后，得到成品石膏。
2. 工艺改进：
为了提高脱硫效率和经济性，石灰石石膏湿法脱硫工艺进行了多方面的改进。例如引入喷雾器、增加反应塔数目、采用高效填料等，以增加烟气与石灰石浆液的接触面积，加强反应效果。
三、工艺优势
1. 脱硫效率高：
石灰石石膏湿法脱硫工艺能够高效地将烟气中的二氧化硫转化为重质石膏产物，脱硫效率可达到90%以上。
2. 石膏产物可回收利用：
脱硫过程中生成的硬石膏可以用于建材、石膏板等行业，实现资源的循环利用。
3. 工艺成熟可靠： 石灰石石膏湿法脱硫工艺经过多年的实践应用，技术成熟可靠，广泛应用于燃煤发电厂和工业锅炉等领域。
四、问题与挑战
1. 石膏处理与排放：
脱硫过程中生成的硬石膏需要进行后续的脱水、干燥等处理，同时还需要解决石膏产物的长期存储和排放问题。

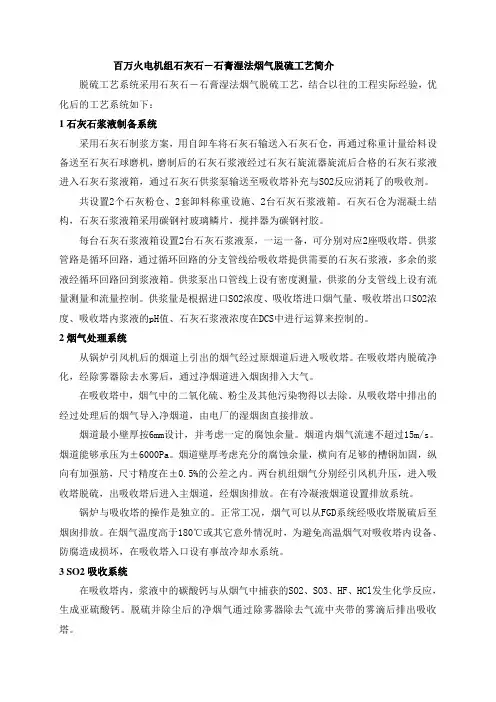

百万火电机组石灰石－石膏湿法烟气脱硫工艺简介
脱硫工艺系统采用石灰石－石膏湿法烟气脱硫工艺，结合以往的工程实际经验，优化后的工艺系统如下：
1石灰石浆液制备系统
采用石灰石制浆方案，用自卸车将石灰石输送入石灰石仓，再通过称重计量给料设备送至石灰石球磨机，磨制后的石灰石浆液经过石灰石旋流器旋流后合格的石灰石浆液进入石灰石浆液箱，通过石灰石供浆泵输送至吸收塔补充与SO2反应消耗了的吸收剂。
共设置2个石灰粉仓、2套卸料称重设施、2台石灰石浆液箱。石灰石仓为混凝土结构，石灰石浆液箱采用碳钢衬玻璃鳞片，搅拌器为碳钢衬胶。
每台石灰石浆液箱设置2台石灰石浆液泵，一运一备，可分别对应2座吸收塔。供浆管路是循环回路，通过循环回路的分支管线给吸收塔提供需要的石灰石浆液，多余的浆液经循环回路回到浆液箱。供浆泵出口管线上设有密度测量，供浆的分支管线上设有流量测量和流量控制。供浆量是根据进口SO2浓度、吸收塔进口烟气量、吸收塔出口SO2浓度、吸收塔内浆液的pH值、石灰石浆液浓度在DCS中进行运算来控制的。
2烟气处理系统
从锅炉引风机后的烟道上引出的烟气经过原烟道后进入吸收塔。在吸收塔内脱硫净化，经除雾器除去水雾后，通过净烟道进入烟囱排入大气。
在吸收塔中，烟气中的二氧化硫、粉尘及其他污染物得以去除。从吸收塔中排出的经过处理后的烟气导入净烟道，由电厂的湿烟囱直接排放。
烟道最小壁厚按6mm设计，并考虑一定的腐蚀余量。烟道内烟气流速不超过15m/s。烟道能够承压为±6000Pa。烟道壁厚考虑充分的腐蚀余量，横向有足够的槽钢加固，纵向有加强筋，尺寸精度在±0.5%的公差之内。两台机组烟气分别经引风机升压，进入吸收塔脱硫，出吸收塔后进入主烟道，经烟囱排放。在有冷凝液烟道设置排放系统。
锅炉与吸收塔的操作是独立的。正常工况，烟气可以从FGD系统经吸收塔脱硫后至烟囱排放。在烟气温度高于180℃或其它意外情况时，为避免高温烟气对吸收塔内设备、防腐造成损坏，在吸收塔入口设有事故冷却水系统。
