棘轮机械结构

棘轮机械结构

一、引言

棘轮机械结构，也称为摩擦传动机构，是一种常见的机械传动装置。它可以将旋转运动转换为直线运动，广泛应用于机床、自动化生产线、自动门等领域。本文将全面、详细、完整地探讨棘轮机械结构的原理、构造和应用，以及其中的优缺点和改进方向。

二、原理与构造

2.1 棘轮原理

棘轮是由一个齿轮和一个棘爪（也称为棘爪轮）组成的。棘轮的原理基于摩擦力的作用，通过棘爪与齿轮间的摩擦，使得齿轮只能在一个方向上旋转，而无法逆向旋转。

2.2 棘轮的构造

棘轮的齿轮通常是一个平面齿轮或圆柱齿轮，上面具有一定的齿数；棘爪通常是一个带有相应数量的刚性接触面的曲线片或扇形片。齿轮和棘爪之间的摩擦力可以通过弹簧或惯性元件来控制，以确保稳定的传动效果。

三、应用

3.1 机床行程控制

棘轮机械结构常用于机床的行程控制，特别是在需轻量、紧凑和高精度的情况下。通过合理设计和安装棘轮机械结构，可以实现精确的工件定位和快速的工件切换。 3.2 自动化生产线

在自动化生产线中，棘轮机械结构被广泛应用于传送带、装配线等设备上。利用棘轮的单向传动特性，可以实现工件自动定位、分拣和装配，提高生产线的效率和准确性。

3.3 自动门系统

棘轮机械结构也可以用于自动门系统中，实现门的自动开关。通过合理设计和控制，可以实现门的平稳、快速的开启和关闭，提高门的使用便利性和安全性。

四、优缺点

4.1 优点

• 简单易制造：棘轮机械结构的制造和安装相对简单，成本较低。

• 紧凑高效：棘轮机械结构体积小巧，适用于空间有限的场合。

• 稳定可靠：棘轮机械结构的单向传动特性能够保证传动机构的稳定和可靠性。

4.2 缺点

• 摩擦损耗：由于摩擦力的存在，棘轮机械结构会产生一定的能量损耗和热量，降低传动效率。

• 噪声和振动：棘轮机械结构在工作时会产生噪声和振动，不适合对噪声和振动敏感的应用场合。

• 限制速度和载荷：棘轮机械结构的传动速度和载荷受到一定限制，不适用于高速和大负荷的情况。

棘轮机械结构

棘轮机械结构是一种用于传递和转换运动的机械装置，由棘爪和棘齿组成。它以其简单而可靠的结构，在许多领域中被广泛应用，例如汽车、机械工程和家用电器等。本文将详细介绍棘轮机械结构的工作原理、应用领域和设计要点。

棘轮机械结构的工作原理是通过棘爪和棘齿的配合来实现传递运动的目的。棘爪是由一系列交替排列的凸起和凹槽组成的组件，而棘齿则是在机械装置中固定的齿状部件。当棘齿与棘爪接触时，它会受到阻碍，从而使机械装置无法继续旋转。然而，当棘齿离开棘爪时，机械装置可以自由旋转。这种机械结构的工作原理类似于传统的螺旋桨。

棘轮机械结构具有许多优点，其中包括紧凑、耐用和易于制造等。由于其简单的结构，棘轮机械结构可以通过简单和便宜的方法进行制造。此外，它还可以承受很高的扭矩和压力，因此在需要传递大力矩的应用中非常有用。此外，它的机械部件很少需要维护，因此具有较长的使用寿命。

棘轮机械结构在许多领域中得到广泛应用。在汽车行业中，它常常被用于传动系统中的离合器和制动器等部件。在这些应用中，棘轮机械结构可以快速和可靠地转换运动，从而实现平稳的加速和制动。此外，它还被用于家用电器中，例如独立和洗衣机中的传动系统。在机械工程领域，棘轮机械结构还常被用于实现连续运动和精确定位。

设计棘轮机械结构时，有几个关键要点需要考虑。首先是棘爪和棘齿之间的配合。为了确保有效的传递和转换运动，棘爪和棘齿之间需要有合适的几何关系和配合间隙。其次是材料的选择和加工。由于棘轮机械结构需要承受较高的应力和压力，因此需要选择具有较高强度和硬度的材料。此外，加工工艺也需要保证零件的精度和相对位置的准确性。最后是系统的润滑和维护。为了减少磨损和摩擦，棘轮机械结构需要适当的润滑剂，并定期进行维护和保养。 总之，棘轮机械结构是一种简单而可靠的机械装置，通过棘爪和棘齿的配合来实现传递和转换运动。它具有紧凑、耐用和易于制造等优点，并在汽车、机械工程和家电等领域得到广泛应用。在设计棘轮机械结构时，需要考虑棘爪和棘齿的配合、材料的选择和加工，以及系统的润滑和维护等关键要点。通过合理的设计和使用，棘轮机械结构可以提供可靠且高效的运动传递和转换。

简述棘轮机构的原理及类型

棘轮机构是一种传动机构，通过凸轮和棘爪之间的咬合与转动来完成传动功效。它由凸轮和棘爪两部分组成，其中凸轮是一个呈圆柱体形状的零件，上面有一系列凸起，而棘爪是一个具有特定形状的零件，它可以在凸轮的凸起间移动，从而完成转动。

棘轮机构具有以下特点：

1. 精度高：棘轮机构凸轮上的凸起和棘爪之间的咬合非常精确，可以实现准确的转动。

2. 结构简单：棘轮机构的结构相对简单，由凸轮和棘爪两部分组成，没有其他复杂零件。

3. 运动平稳：棘轮机构的传动过程中，凸轮上的凸起和棘爪之间的咬合平稳，运动过程中没有明显的震动或冲击。

棘轮机构的运动原理如下：当凸轮旋转时，凸轮上的凸起与棘爪相互咬合，通过凸轮的旋转，棘爪被牵引着进行往复、扭转或旋转运动，从而完成传递力或转动的功能。具体来说，当凸轮的凸起刚好与棘爪的凹槽对齐时，它们之间的咬合力会推动棘爪进行相应的运动；而当凸轮的凸起与棘爪的凹槽不对齐时，它们之间的咬合力会阻止棘爪继续运动。

根据棘轮机构凸轮的形状和棘爪的布置方式，可以将棘轮机构分为不同的类型，包括以下几种：

1. 方形棘轮机构：方形棘轮机构的凸轮呈方形，凸起和凹槽的数量相等，凸轮的每个面上都有一个凸起和一个凹槽。棘爪上有两个棘爪臂，分别咬合于凸起和凹槽，使棘爪进行往复运动。

2. 圆形棘轮机构：圆形棘轮机构的凸轮呈圆形，凸起的数量多于凹槽的数量。凸轮的每个面上通常有多个凸起，棘爪上有一个或多个棘爪臂与凸起相咬合。当凸起和凹槽对齐时，棘爪会被扭转或旋转。

3. 弧形棘轮机构：弧形棘轮机构的凸轮呈弧形，凸起和凹槽的数量不等。凸轮的每个面上可能会有一个或多个凸起和凹槽，棘爪上的棘爪臂与凸起或凹槽相咬合。当凸起和凹槽对齐时，棘爪会跳过一个或多个凸起或凹槽，实现较大跨度的扭转或旋转。

4. 直线棘轮机构：直线棘轮机构的凸轮呈直线形状，凸起和凹槽的数量相等。凸轮上的凸起和棘爪上的棘爪臂相咬合，使棘爪进行往复运动。

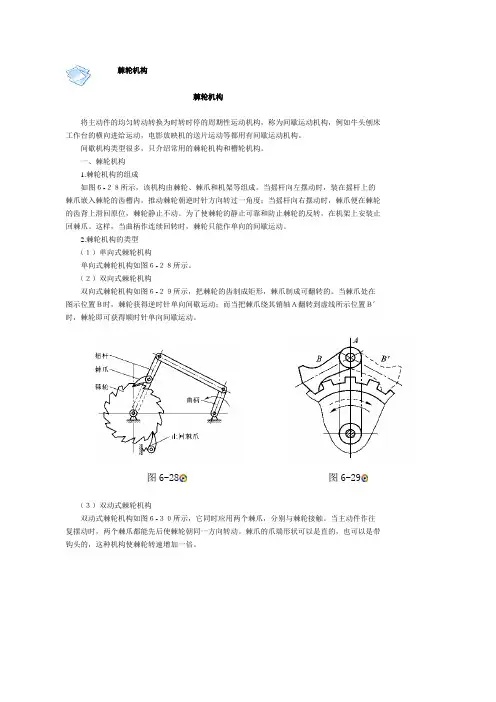

棘轮机构

棘轮机构

将主动件的均匀转动转换为时转时停的周期性运动机构，称为间歇运动机构，例如牛头刨床

工作台的横向进给运动，电影放映机的送片运动等都用有间歇运动机构。

间歇机构类型很多，只介绍常用的棘轮机构和槽轮机构。

一、棘轮机构

1.棘轮机构的组成

如图６-２８所示，该机构由棘轮、棘爪和机架等组成。当摇杆向左摆动时，装在摇杆上的

棘爪嵌入棘轮的齿槽内，推动棘轮朝逆时针方向转过一角度；当摇杆向右摆动时，棘爪便在棘轮

的齿背上滑回原位，棘轮静止不动。为了使棘轮的静止可靠和防止棘轮的反转，在机架上安装止

回棘爪。这样，当曲柄作连续回转时，棘轮只能作单向的间歇运动。

2.棘轮机构的类型

（１）单向式棘轮机构

单向式棘轮机构如图６-２８所示。

（２）双向式棘轮机构

双向式棘轮机构如图６-２９所示，把棘轮的齿制成矩形，棘爪制成可翻转的。当棘爪处在

图示位置Ｂ时，棘轮获得逆时针单向间歇运动；而当把棘爪绕其销轴Ａ翻转到虚线所示位置Ｂ′

时，棘轮即可获得顺时针单向间歇运动。

图6-28 图6-29

（３）双动式棘轮机构

双动式棘轮机构如图６-３０所示，它同时应用两个棘爪，分别与棘轮接触。当主动件作往

复摆动时，两个棘爪都能先后使棘轮朝同一方向转动。棘爪的爪端形状可以是直的，也可以是带

钩头的，这种机构使棘轮转速增加一倍。

图6-30

（４）摩擦式棘轮机构

摩擦式棘轮机构是一种无棘齿的棘轮，靠摩擦力推动棘轮转动和止动，如图６-３１所示，

棘轮是通过与右棘爪之间的摩擦来传递转动的，图示为逆时针转动，上棘爪是用来作反向制动

用的。

（５）防止逆转的棘轮机构

棘轮机构中棘爪常是主动件，棘轮是从动件。如图６-３２所示，起重设备中常应用这种机
