简述棘轮机构的原理及类型
棘轮机构是一种传动机构，通过凸轮和棘爪之间的咬合与转动来完成传动功效。它由凸轮和棘爪两部分组成，其中凸轮是一个呈圆柱体形状的零件，上面有一系列凸起，而棘爪是一个具有特定形状的零件，它可以在凸轮的凸起间移动，从而完成转动。
棘轮机构具有以下特点：
1. 精度高：棘轮机构凸轮上的凸起和棘爪之间的咬合非常精确，可以实现准确的转动。
2. 结构简单：棘轮机构的结构相对简单，由凸轮和棘爪两部分组成，没有其他复杂零件。
3. 运动平稳：棘轮机构的传动过程中，凸轮上的凸起和棘爪之间的咬合平稳，运动过程中没有明显的震动或冲击。
棘轮机构的运动原理如下：当凸轮旋转时，凸轮上的凸起与棘爪相互咬合，通过凸轮的旋转，棘爪被牵引着进行往复、扭转或旋转运动，从而完成传递力或转动的功能。具体来说，当凸轮的凸起刚好与棘爪的凹槽对齐时，它们之间的咬合力会推动棘爪进行相应的运动；而当凸轮的凸起与棘爪的凹槽不对齐时，它们之间的咬合力会阻止棘爪继续运动。
根据棘轮机构凸轮的形状和棘爪的布置方式，可以将棘轮机构分为不同的类型，包括以下几种：
1. 方形棘轮机构：方形棘轮机构的凸轮呈方形，凸起和凹槽的数量相等，凸轮的每个面上都有一个凸起和一个凹槽。棘爪上有两个棘爪臂，分别咬合于凸起和凹槽，使棘爪进行往复运动。
2. 圆形棘轮机构：圆形棘轮机构的凸轮呈圆形，凸起的数量多于凹槽的数量。凸轮的每个面上通常有多个凸起，棘爪上有一个或多个棘爪臂与凸起相咬合。当凸起和凹槽对齐时，棘爪会被扭转或旋转。
3. 弧形棘轮机构：弧形棘轮机构的凸轮呈弧形，凸起和凹槽的数量不等。凸轮的每个面上可能会有一个或多个凸起和凹槽，棘爪上的棘爪臂与凸起或凹槽相咬合。当凸起和凹槽对齐时，棘爪会跳过一个或多个凸起或凹槽，实现较大跨度的扭转或旋转。
4. 直线棘轮机构：直线棘轮机构的凸轮呈直线形状，凸起和凹槽的数量相等。凸轮上的凸起和棘爪上的棘爪臂相咬合，使棘爪进行往复运动。
棘轮机构的工作原理简述
棘轮机构是一种能够实现单向传动的机械装置，它能够将一个方向的旋转运动转换为另一个方向的旋转运动。它由棘轮、动力传动轴、驱动轴、外壳等部件组成。棘轮是这个机构的核心部件，它通常呈圆盘状，表面上有一圈或多圈的齿（棘），棘轮的齿与其它相关部件联接在一起，通过齿的摩擦来实现传动。
棘轮机构的工作原理是利用棘轮的齿和其它部件之间的摩擦力，实现单向传动。当棘轮受到外力或扭矩时，其齿会与相邻部件的摩擦力足够大而使得棘轮带动相邻部件一起旋转，从而实现了单向传动。而反向传动时，由于压力的方向改变或松弛，摩擦力不再足够大，棘轮的齿就会脱离相邻部件，导致失去了传动能力，保证了只有单向传动的效果。
棘轮机构的工作过程可以分为三个阶段：拨动、驱动和拨动复位。在拨动阶段，棘轮的齿与相邻部件之间的摩擦开始增加，直到达到一定的阈值，棘轮就开始带动相邻部件一起进行旋转，这个过程就是传动过程。在驱动阶段，棘轮已经带动了相邻部件，实现了传动，从而完成了预定的工作。在拨动复位阶段，外力或扭矩改变了方向，摩擦力减小，棘轮的齿就会脱离相邻部件，使得传动中断，棘轮回到初始位置，等待下一次传动。
棘轮机构的工作原理可以应用于各种领域，如工业生产中的输送设备、汽车传动系统、工程机械等。它具有结构简单、可靠性高、传动效率高等优点，受到广泛的应用。
总的来说，棘轮机构能够通过齿和其它部件之间的摩擦力实现单向传动，这种机构能够在工业生产和机械领域发挥重要的作用。
棘轮机构
科技名词定义
中文名称：
棘轮机构
英文名称：
ratchet mechanism
定义：
含有棘轮和棘爪的主动件作往复运动，从动件作步进运动的机构。
所属学科：
机械工程（一级学科）；机构学（二级学科）；其他机构（三级学科）
本内容由全国科学技术名词审定委员会审定公布
棘轮机构示意图
棘轮机构（ratchet and pawl），由棘轮和棘爪组成的一种单向间歇运动机构。棘轮机构常用在各种机床和自动机中间歇进给或回转工作台的转位上，也常用在千斤顶上。在自行车中棘轮机构用于单向驱动，在手动绞车中棘轮机构常用以防止逆转。棘轮机构工作时常伴有噪声和振动，因此它的工作频率不能过高。
棘轮机构简介
棘轮机构将连续转动或往复运动转换成单向步进运动。
棘轮轮齿通常用单向齿，棘爪铰接于摇杆上，当摇杆逆时针方向摆动时，驱动棘爪便插入棘轮齿以推动棘轮同向转动；当摇杆顺时针方向摆动时，棘爪在棘轮上滑过，棘轮停止转动。为了确保棘轮不反转，常在固定构件上加装止逆棘爪。摇杆的往复摆动可由曲柄摇杆机构、齿轮机构和摆动油缸等实现，在传递很小动力时，也有用电磁铁直接驱动棘爪的。棘轮每次转过的角度称为动程。动程的大小可利用改变驱动机构的结构参数或遮齿罩的位置等方法调节，也可以在运转过程中加以调节。如果希望调节的精度高于一个棘齿所对应的角度，可应用多棘爪棘轮机构。

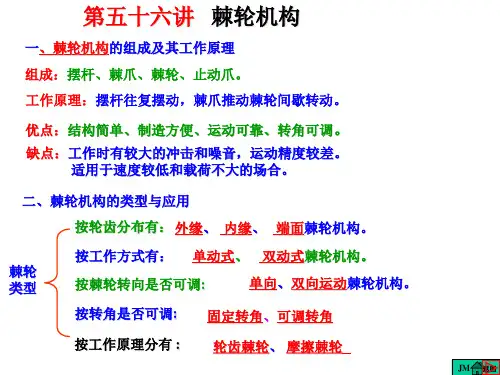

一 棘轮机构(ratchet mechanism)的基本型式和工作原理
图示为机械中常用的外啮合式棘轮机构，它由主动摆杆，棘爪，棘轮、止回棘爪和机架组成。主动件空套在与棘轮固连的从动轴上，并与驱动棘爪用转动副相联。当主动件顺时针方向摆动时，驱动棘爪便插入棘轮的齿槽中，使棘轮跟着转过一定角度，此时，止回棘爪在棘轮的齿背上滑动。当主动件逆时针方向转动时，止回棘爪阻止棘轮发生逆时针方向转动，而驱动棘爪却能够在棘轮齿背上滑过，所以，这时棘轮静止不动。因此，当主动件作连续的往复摆动时，棘轮作单向的间歇运动。
棘轮机构
棘轮机构
将主动件的均匀转动转换为时转时停的周期性运动机构，称为间歇运动机构，例如牛头刨床
工作台的横向进给运动，电影放映机的送片运动等都用有间歇运动机构。
间歇机构类型很多，只介绍常用的棘轮机构和槽轮机构。
一、棘轮机构
1.棘轮机构的组成
如图６-２８所示，该机构由棘轮、棘爪和机架等组成。当摇杆向左摆动时，装在摇杆上的
棘爪嵌入棘轮的齿槽内，推动棘轮朝逆时针方向转过一角度；当摇杆向右摆动时，棘爪便在棘轮
的齿背上滑回原位，棘轮静止不动。为了使棘轮的静止可靠和防止棘轮的反转，在机架上安装止
回棘爪。这样，当曲柄作连续回转时，棘轮只能作单向的间歇运动。
2.棘轮机构的类型
（１）单向式棘轮机构
单向式棘轮机构如图６-２８所示。
（２）双向式棘轮机构
双向式棘轮机构如图６-２９所示，把棘轮的齿制成矩形，棘爪制成可翻转的。当棘爪处在
图示位置Ｂ时，棘轮获得逆时针单向间歇运动；而当把棘爪绕其销轴Ａ翻转到虚线所示位置Ｂ′
时，棘轮即可获得顺时针单向间歇运动。
图6-28 图6-29
（３）双动式棘轮机构
双动式棘轮机构如图６-３０所示，它同时应用两个棘爪，分别与棘轮接触。当主动件作往
复摆动时，两个棘爪都能先后使棘轮朝同一方向转动。棘爪的爪端形状可以是直的，也可以是带
钩头的，这种机构使棘轮转速增加一倍。
图6-30
（４）摩擦式棘轮机构
摩擦式棘轮机构是一种无棘齿的棘轮，靠摩擦力推动棘轮转动和止动，如图６-３１所示，
棘轮是通过与右棘爪之间的摩擦来传递转动的，图示为逆时针转动，上棘爪是用来作反向制动
用的。
（５）防止逆转的棘轮机构
棘轮机构中棘爪常是主动件，棘轮是从动件。如图６-３２所示，起重设备中常应用这种机
