大学电子线路CAD期末考试试卷

页眉内容

页脚内容 《电子线路》期末考试试卷

一、 填空（每空2分，共20分）

1、LC并联谐振回路的品质因数越高，则（ ）越窄；

2、两级高频小信号放大器的功率增益和噪声系数分别为GPA1、GPA2和NF1、NF2，总的噪声系数NF=（ ）。

3、高频谐振功放用作基极调幅时，其工作在（ ）状态；

4、反馈振荡器是由主网络和反馈网络所组成的具有选频能力的正反馈系统。反馈振荡器必须满足起振、平衡和（）三个条件，每个条件中应分别讨论其幅度和（ ）两个方面的要求。

5、调幅信号的同步检波对同步信号的要求是与发射端载频（）

6、频率变换电路的输出能够产生输入信号中没有的频率分量。要实现频率变换功能，必须需要（ ）元件。

7、二极管峰值包络检波适用于（ ）的检波，为了避免惰性失真，需满足（ ）关系。

8、PLL电路的基本原理是利用( )误差来消除频率误差。

一、填空（每空2分，共20分）

1、 通频带

2、

3、 欠压

4、 稳定 相位

5、 同频同相（或相位为固定差）

6、非线性

7、普通调幅信号

8、相位

二、简答题(每小题5分，共15分)

1．低频信号在通过无线传输前，一般需要调制，为什么？

2．为了避免中频干扰，一般采取什么措施？为了避免镜频干扰，一般采取何种措施？

3. 图1所示振荡电路，能不能够够产生振荡？为什么？ 1211pAGNFNFaaMMRC21页眉内容

页脚内容

二、简答题(每小题5分，共15分)

1、由于需传输的信号频率较低，则所需的天线尺寸就很大，高频信号所需天线的尺寸就较小（2分）；直接传输低频信号会发生频带混叠现象，而高频信号频带资源丰富，信号就不会发生混叠现象（3分）。

2、选择合适的中频（2分）；采用高中频和二次混频技术（3分）。

3、不能振荡（2分）；不满足振荡器的正反馈条件(三点式电路的组成法则)（3分）。

三、分析、计算（65分）

1、图2所示电路，下标电容为高频旁路电容或者耦合电容。已知工作频率为f0=10MHz，L＝1.5μH，Q0＝100，N1/N2 =4，晶体管在工作条件下测得的Y参数如下：yie＝(2.8＋j3.5)mS，yre≈0，yfe＝（36-j27）mS，yoe＝（0.2+j2）mS。 （1）画出放大器高频等效电路，其中晶体管用Y参数等效电路表示；

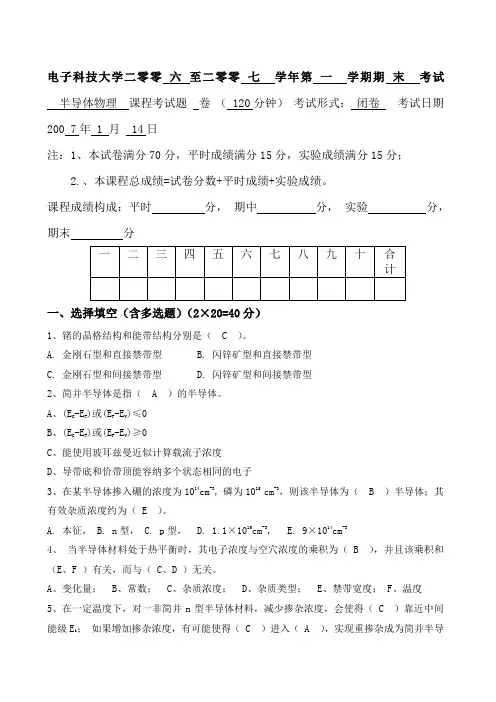

电子科技大学二零零 六 至二零零 七 学年第 一 学期期 末 考试

半导体物理 课程考试题 卷 （ 120分钟） 考试形式： 闭卷 考试日期

200 7年 1 月 14日

注：1、本试卷满分70分，平时成绩满分15分，实验成绩满分15分；

2.、本课程总成绩=试卷分数+平时成绩+实验成绩。

课程成绩构成：平时 分， 期中 分， 实验 分，

期末 分

一 二 三 四 五 六 七 八 九 十 合计

一、选择填空（含多选题）（2×20=40分）

1、锗的晶格结构和能带结构分别是（ C ）。

A. 金刚石型和直接禁带型 B. 闪锌矿型和直接禁带型

C. 金刚石型和间接禁带型 D. 闪锌矿型和间接禁带型

2、简并半导体是指（ A ）的半导体。

A、(EC-EF)或(EF-EV)≤0

B、(EC-EF)或(EF-EV)≥0

C、能使用玻耳兹曼近似计算载流子浓度

D、导带底和价带顶能容纳多个状态相同的电子

3、在某半导体掺入硼的浓度为1014cm-3, 磷为1015 cm-3，则该半导体为（ B ）半导体；其有效杂质浓度约为（ E ）。

A. 本征， B. n型， C. p型， D. 1.1×1015cm-3, E. 9×1014cm-3

4、 当半导体材料处于热平衡时，其电子浓度与空穴浓度的乘积为（ B ），并且该乘积和（E、F ）有关，而与（ C、D ）无关。

A、变化量； B、常数； C、杂质浓度； D、杂质类型； E、禁带宽度； F、温度

5、在一定温度下，对一非简并n型半导体材料，减少掺杂浓度，会使得（ C ）靠近中间能级Ei； 如果增加掺杂浓度，有可能使得（ C ）进入（ A ），实现重掺杂成为简并半导体。

A、Ec； B、Ev； C、EF； D、Eg； E、Ei。

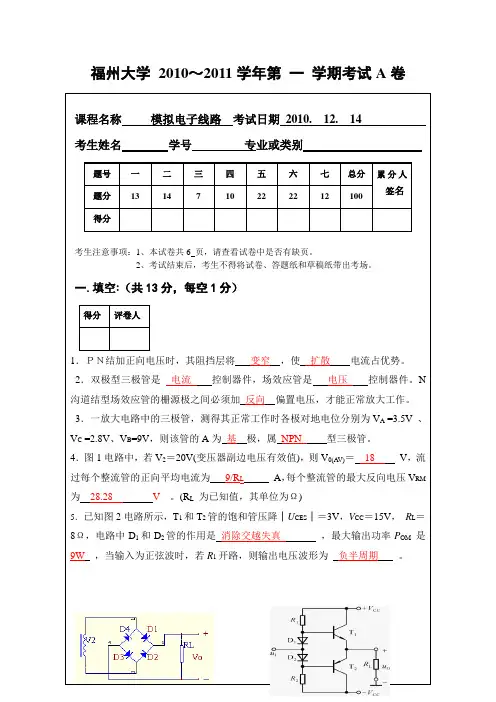

福州大学 2010～2011学年第 一 学期考试A卷

课程名称 模拟电子线路 考试日期 2010. 12. 14

考生姓名 学号 专业或类别

题号 一 二 三 四 五 六 七 总分 累分人

签名 题分 13 14 7 10 22 22 12 100

得分

考生注意事项：1、本试卷共6 页，请查看试卷中是否有缺页。

2、考试结束后，考生不得将试卷、答题纸和草稿纸带出考场。

一.填空:（共13分，每空1分）

得分 评卷人

1．ＰＮ结加正向电压时，其阻挡层将 变窄 ，使 扩散 电流占优势。

2．双极型三极管是 电流 控制器件，场效应管是 电压 控制器件。N沟道结型场效应管的栅源极之间必须加 反向 偏置电压，才能正常放大工作。

3．一放大电路中的三极管，测得其正常工作时各极对地电位分别为VA =3.5V 、VC =2.8V、VB=9V，则该管的A为 基 极，属 NPN 型三极管。

4．图1电路中，若V2＝20V(变压器副边电压有效值)，则V0(AV)＝ 18 V，流过每个整流管的正向平均电流为 9/RL A，每个整流管的最大反向电压VRM为 28.28 V 。(RL 为已知值，其单位为Ω)

5．已知图2电路所示，T1和T2管的饱和管压降│UCES│＝3V，VCC＝15V， RL＝8Ω，电路中D1和D2管的作用是 消除交越失真 ，最大输出功率POM 是

9W ，当输入为正弦波时，若R1开路，则输出电压波形为 负半周期 。

图1

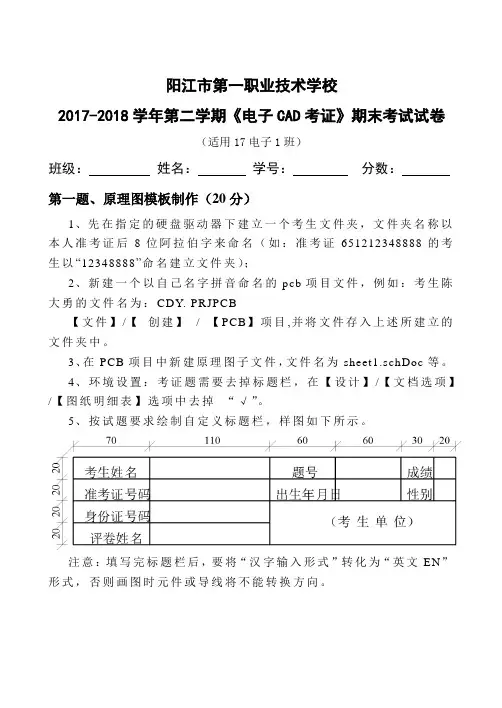

阳江市第一职业技术学校

2017-2018学年第二学期《电子CAD考证》期末考试试卷

（适用17电子1班）

班级： 姓名： 学号： 分数：

第一题、原理图模板制作（20分）

1、先在指定的硬盘驱动器下建立一个考生文件夹，文件夹名称以本人准考证后8位阿拉伯字来命名（如：准考证651212348888的考生以“12348888”命名建立文件夹）；

2、新建一个以自己名字拼音命名的pcb项目文件，例如：考生陈大勇的文件名为：CDY. PRJPCB

【文件】/【 创建】 / 【PCB】项目,并将文件存入上述所建立的文件夹中。

3、在PCB项目中新建原理图子文件，文件名为sheet1.schDoc等。

4、环境设置：考证题需要去掉标题栏，在【设计】/【文档选项】/【图纸明细表】选项中去掉 “√”。

5、按试题要求绘制自定义标题栏，样图如下所示。

注意：填写完标题栏后，要将“汉字输入形式”转化为“英文EN”形式，否则画图时元件或导线将不能转换方向。

第二题、抄画电路原理图（20分）

1、在指定目录下新建一个以“学号+自己名字”命名的文件。

例：考生“张三”、学号是25，则文件名为：25张三；

2、在考生的设计库文件中新建一个项目，命名为实验电路.prjpcb,再新建一个原理图文件，命名为 “振荡器电路图.schdoc”；

3、图纸大小为A4，横向；

4、进行电气规则检查；

5、保存文件。

第三题、制作电路原理图元件及元件封装（20分）

1. 在考生的设计库文件中新建一个原理图元件库文档，文件名为schlib1.schlib；

2. 抄画“附图一”的原理图元件，要求按图示标称对元件进行命名；

3. 在考生的设计库文件中新建一个元件封装库文档，文件名为PCBlib1.pcblib；

4. 抄画“附图二”的元件封装，要求按图示标称对元件进行命名；
