CAD期末试卷A卷

- 1 -

河源理工学校2014～2015学年度第一学期期末考试

《机械制图与CAD》试卷（A卷答案）

考试形式:统一考试 ，闭卷

试卷适用班级(专业）：14级机械类专业

出卷教师:叶启明

班级：学号:姓名：__________成绩：________

一、填空题（共30分，每题2分）

1.国家标准规定基本图幅有五种, 代号分别是A0、A1、A2、A3、 A4 。

2。完整的尺寸由尺寸数字、尺寸界线和尺寸数字 等要素组成。

3。图样中的尺寸以 毫米/mm 为单位时,不需要标注计量单位的代号和名称.

4.比例是指图样中图形与其实物相应要素的线性尺寸之比.已知某零件图的比例为5：1，则该比例为 放大 比例;绘制图样时，尽量采用原值比例。

5.机械制图当中常用的线型有粗实线、细实线、 细点画线 等,可见轮廓线采用粗实线线，尺寸线，尺寸界线采用细实线线,轴线，中心线采用 细点画线 .

6.我国机械制图中的三视图是 主视图 、 俯视图 、左视图。

7。平面体有棱柱、_棱锥__、棱锥台三种.

二、选择题(共30分，每题3分）

1.下列符号中表示强制国家标准的是（ C )

A． GB/T B． GB/Z C.GB

2。不可见轮廓线采用( B )来绘制。

A．粗实线 B．虚线 C.细实线

3.在标注球的直径时应在尺寸数字前加（ C ）

A．R B．Φ C.SΦ

4.下列比例当中表示缩小比例的是( C ）

A．1：1 B． 2：1 C。1:2

5.标题栏一般位于图纸的( A ）

- 2 -

A．右下角 B．左下角 C。右上角

6.标注球面直径时，应在数字前加注符号（ D ）

A、S B、R C、SR D、SΦ

7。下列尺寸正确标注的图形是（ C ）

8.已知带有圆孔的球体的四组投影,正确的一组是（ D ）

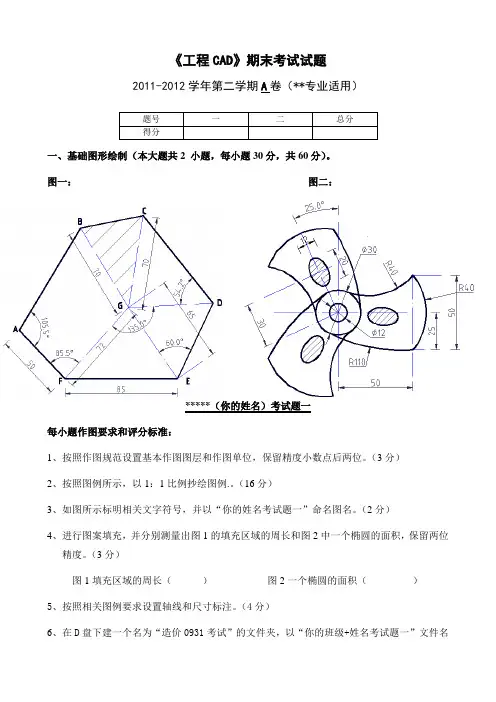

《工程CAD》期末考试试题

2011-2012学年第二学期A卷（**专业适用）

题号 一 二 总分

得分

一、基础图形绘制（本大题共2 小题，每小题30分，共60分）。

图一： 图二：

*****（你的姓名）考试题一

每小题作图要求和评分标准：

1、按照作图规范设置基本作图图层和作图单位，保留精度小数点后两位。（3分）

2、按照图例所示，以1：1比例抄绘图例.。（16分）

3、如图所示标明相关文字符号，并以“你的姓名考试题一”命名图名。（2分）

4、进行图案填充，并分别测量出图1的填充区域的周长和图2中一个椭圆的面积，保留两位精度。（3分）

图1填充区域的周长（ ） 图2一个椭圆的面积（ ）

5、按照相关图例要求设置轴线和尺寸标注。（4分） 6、在D盘下建一个名为“造价0931考试”的文件夹，以“你的班级+姓名考试题一”文件名形式保存第一个绘图文件，例：“**班刘磊考试题一”，若不按规定进行保存，将不计成绩。（2分）

二、工程图形绘制（本大题共1 小题，每小题40分，共40分）。

****（你的姓名）考试题二

作图要求：

1、采用A2图纸，按照绘图标准设置相应图层，并绘制图框，在标题栏部分必须注明你的姓名、学号，否则图形文件作无效处理。（5分）

2、按照图示完成例图——某建筑平面布置图的图形绘制,比例1：50,墙的宽度按240mm绘制，窗户和门尺寸、位置可自拟，内部家具等布置可根据设计中心图块选择。（30分）

3、按照相关规范进行图例中文字的说明和尺寸标注。（5分）

4、在前一题的文件夹下，以“造价0931+姓名考试题二”文件名形式保存第二个绘图文件，例：“**班刘磊考试题二”，若不按规定进行保存，将不计成绩。

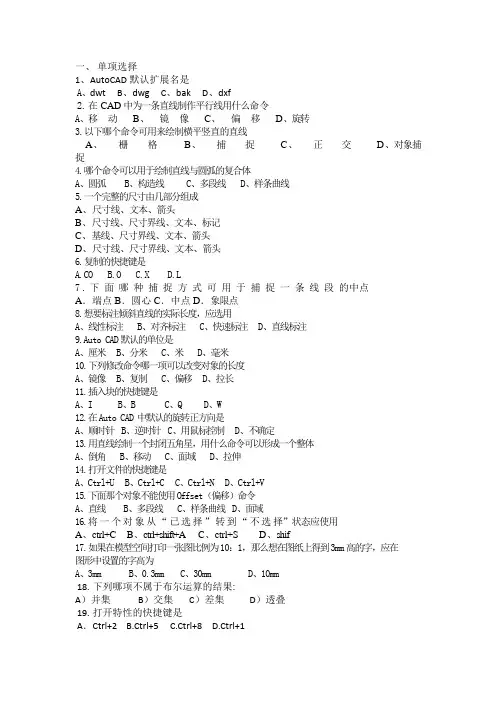

一、 单项选择

1、AutoCAD默认扩展名是

A、dwt B、dwg C、bak D、dxf

2. 在CAD中为一条直线制作平行线用什么命令

A、移动B、镜像C、偏移D、旋转

3.以下哪个命令可用来绘制横平竖直的直线

A、栅格B、捕捉C、正交D、对象捕捉

4.哪个命令可以用于绘制直线与圆弧的复合体

A、圆弧 B、构造线 C、多段线 D、样条曲线

5.一个完整的尺寸由几部分组成

A、尺寸线、文本、箭头

B、尺寸线、尺寸界线、文本、标记

C、基线、尺寸界线、文本、箭头

D、尺寸线、尺寸界线、文本、箭头

6.复制的快捷键是

A.CO B.O C.X D.L

7.下面哪种捕捉方式可用于捕捉一条线段的中点

A．端点B．圆心C．中点D．象限点

8.想要标注倾斜直线的实际长度，应选用

A、线性标注 B、对齐标注 C、快速标注 D、直线标注

9.Auto CAD默认的单位是

A、厘米 B、分米 C、米 D、毫米

10.下列修改命令哪一项可以改变对象的长度

A、镜像 B、复制 C、偏移 D、拉长

11.插入块的快捷键是

A、I B、B C、Q D、W

12.在Auto CAD 中默认的旋转正方向是

A、顺时针 B、逆时针 C、用鼠标控制 D、不确定

13.用直线绘制一个封闭五角星，用什么命令可以形成一个整体

A、倒角 B、移动 C、面域 D、拉伸

14.打开文件的快捷键是

A、Ctrl+U B、Ctrl+C C、Ctrl+N D、Ctrl+V

15.下面那个对象不能使用Offset（偏移）命令

A、直线 B、多段线 C、样条曲线 D、面域

16.将一个对象从“已选择”转到“不选择”状态应使用

A、ctrl+C B、ctrl+shift+A C、ctrl+S D、shif

《建筑工程制图与CAD》A卷

试卷编号ZXY1412JZGCZTTA 考试方式 闭卷考试

系 部 工程系 命卷人

一、名词解释

1、中心投影：投射线交于一点时所形成的投影。

2、重影点：如果空间两点的某两个坐标相同，两点就位于某一投影面的同一条投射线上，两点在该投影面上的投影重合为一点，这两点就称为该投影面的重影点。

3、基础：建筑物地面±0.000（出地下室外）以下承受房屋全部荷载的结构。

4、建筑立面图：在平行与建筑立面的投影面上所作建筑物的正投影图。

5、建筑总平面图：将新建建筑物在一定范围内的建筑物、构筑物连同其周围的环境状况，用水平投影方法和相应的图例所画出的图样。

二、填空

1、297x420(mm)

2、 相对标高 绝对标高

3、倾斜

4、正立面图 平面图 地面图

5、米（m） 毫米（mm）

6、尺寸界线 尺寸数字

7、1:500

8、建筑设计总说明 门窗表 剖面图

三、作图题

1、

2、

四、识图题

1111112①②③④平面图 1:100
