磁控溅射镀膜原理

磁控溅射 镀膜速度

磁控溅射是一种常用的薄膜沉积技术，利用磁场控制离子轰击靶材，使靶材表面的原子或分子通过溅射形成薄膜。在磁控溅射过程中，镀膜速度是一个非常重要的参数，它决定了薄膜的厚度和生长速率。本文将从原理、影响因素和优化方法三个方面来探讨磁控溅射的镀膜速度。

一、磁控溅射的原理

磁控溅射是利用磁控电子枪或离子枪，将高能粒子轰击靶材表面，使靶材原子或分子从表面脱离并沉积在基片上形成薄膜的过程。在磁控溅射过程中，由于磁场的存在，离子在空间中形成磁控电子云，从而使离子在靶材表面形成较高的能量密度，从而促进原子或分子的溅射。而镀膜速度则是指单位时间内沉积在基片上的薄膜厚度。

二、影响磁控溅射镀膜速度的因素

1. 靶材材料：不同材料的靶材具有不同的溅射效率，即单位能量导致的溅射原子数目。一般来说，金属靶材的溅射效率较高，而绝缘体材料的溅射效率较低。

2. 气体氛围：磁控溅射过程中，通常会加入气体氛围，如氧气、氮气等。不同气体对溅射速率的影响是不同的，一般来说，氧气会增加溅射速率，而氮气则会降低溅射速率。

3. 溅射功率：溅射功率是指离子或电子轰击靶材的能量。溅射功率越大，镀膜速度也就越高。 4. 基片与靶材的距离：基片与靶材的距离会影响离子或电子的传输路径和能量损失，从而影响溅射速率。一般来说，靶材与基片的距离越近，溅射速率越高。

5. 磁场强度：磁场强度是影响磁控溅射的关键参数之一，它可以调节离子或电子的轨道，从而影响溅射速率。磁场强度越大，溅射速率也就越高。

三、优化磁控溅射的镀膜速度的方法

1. 调节靶材材料和气体氛围：根据需要调节靶材材料和气体氛围，以获得所需的镀膜速度。可以通过实验和经验总结来确定最佳的靶材材料和气体氛围组合。

2. 提高溅射功率：通过增加溅射功率，可以提高镀膜速度。但需注意不要超过靶材的承受范围，以免损坏靶材。

3. 控制基片与靶材的距离：合理控制基片与靶材的距离，可以使离子或电子的传输路径和能量损失最小化，从而提高溅射速率。

一.磁控溅射电镀

上世纪80年代开始, 磁控溅射技术得到迅猛的发展, 其应用领域得到了极大的推广。现在磁控溅射技术已经在镀膜领域占有举足轻重的地位, 在工业生产和科学领域发挥着极大的作用。正是近来市场上各方面对高质量薄膜日益增长的需要使磁控溅射不断的发展。在许多方面, 磁控溅射薄膜的表现都比物理蒸发沉积制成的要好；并且在同样的功能下采用磁控溅射技术制得的可以比采用其他技术制得的要厚。因此, 磁控溅射技术在许多应用领域涉及制造硬的、抗磨损的、低摩擦的、抗腐蚀的、装潢的以及光电学薄膜等方面具有重要是影响。

磁控溅射技术得以广泛的应用,是由该技术有别于其它镀膜方法的特点所决定的。其特点可归纳为:可制备成靶材的各种材料均可作为薄膜材料,涉及各种金属、半导体、铁磁材料,以及绝缘的氧化物、陶瓷等物质,特别适合高熔点和低蒸汽压的材料沉积镀膜在适当条件下多元靶材共溅射方式,可沉积所需组分的混合物、化合物薄膜;在溅射的放电气中加入氧、氮或其它活性气体,可沉积形成靶材物质与气体分子的化合物薄膜;控制真空室中的气压、溅射功率,基本上可获得稳定的沉积速率,通过精确地控制溅射镀膜时间,容易获得均匀的高精度的膜厚,且反复性好;溅射粒子几乎不受重力影响,靶材与基片位置可自由安排;基片与膜的附着强度是一般蒸镀膜的10倍以上,且由于溅射粒子带有高能量,在成膜面会继续表面扩散而得到硬且致密的薄膜,同时高能量使基片只要较低的温度即可得到结晶膜;薄膜形成初期成核密度高,故可生产厚度10nm以下的极薄连续膜。

1.磁控溅射工作原理:

磁控溅射属于辉光放电范畴, 运用阴极溅射原理进行镀膜。膜层粒子来源于辉光放电中, 氩离子对阴极靶材产生的阴极溅射作用。氩离子将靶材原子溅射下来后,

沉积到元件表面形成所需膜层。磁控原理就是采用正交电磁场的特殊分布控制电场中的电子运动轨迹, 使得电子在正交电磁场中变成了摆线运动, 因而大大增长了与气体分子碰撞的几率。 用高能粒子(大多数是由电场加速的气体正离子)撞击固体表面(靶), 使固体原子(分子)从表面射出的现象称为溅射。溅射现象很早就为人们所结识, 通过前人的大量实验研究, 我们对这一重要物理现象得出以下几点结论:

蒸发镀铝 和磁控溅射镀铝

蒸发镀铝和磁控溅射镀铝是两种常见的表面处理技术，它们在不同领域有着广泛的应用。本文将分别介绍这两种技术的原理、特点以及应用领域。

一、蒸发镀铝

蒸发镀铝是一种通过将铝材料加热至高温并使其蒸发，然后在基材表面沉积形成铝膜的方法。其原理是利用电子束、电阻加热或电弧等方式加热铝材料，使其升华成铝蒸汽，然后通过真空环境将铝蒸汽沉积到基材表面形成铝膜。

蒸发镀铝具有以下特点：

1. 镀层均匀：蒸发镀铝工艺能够使得铝蒸汽均匀地沉积在基材表面，形成均匀的铝膜。

2. 高透过率：铝膜具有较高的透过率，使得被镀物件表面的图案、颜色等特征依然能够清晰可见。

3. 耐腐蚀性强：蒸发镀铝形成的铝膜具有较好的耐腐蚀性能，能够保护被镀物件的表面。

蒸发镀铝在很多领域都有着广泛的应用，例如：

1. 光学领域：蒸发镀铝技术可以用于制备反射镜、透镜等光学元件，提高光学设备的性能。

2. 包装行业：蒸发镀铝可以用于包装材料的镀膜，使得包装盒具有更好的防潮、防氧化等性能。

3. 电子行业：蒸发镀铝可以制备导电铝膜，用于电子元件的制造，提高电子设备的性能和稳定性。

二、磁控溅射镀铝

磁控溅射镀铝是一种利用磁场和离子轰击的方法，在真空环境下将铝材料溅射到基材表面形成铝膜。其原理是通过施加磁场，使得铝材料形成磁控等离子体，并通过离子轰击将铝离子溅射到基材表面。

磁控溅射镀铝具有以下特点：

1. 镀层致密：磁控溅射镀铝工艺能够在基材表面形成致密的铝膜，具有较好的附着力和硬度。

2. 控制性强：磁控溅射镀铝可以通过调节磁场、离子轰击能量等参数，实现对镀层厚度、结构等性质的精确控制。

3. 涂层均匀：磁控溅射镀铝可以在大面积基材上均匀地形成铝膜，适用于大规模生产。

磁控溅射镀铝在各个领域也有着广泛的应用，例如：

1. 玻璃行业：磁控溅射镀铝可以用于玻璃制品的镀膜，改善玻璃的光学性能和防热性能。

2. 汽车行业：磁控溅射镀铝可以用于汽车零部件的表面处理，提高其耐腐蚀性和装饰性。

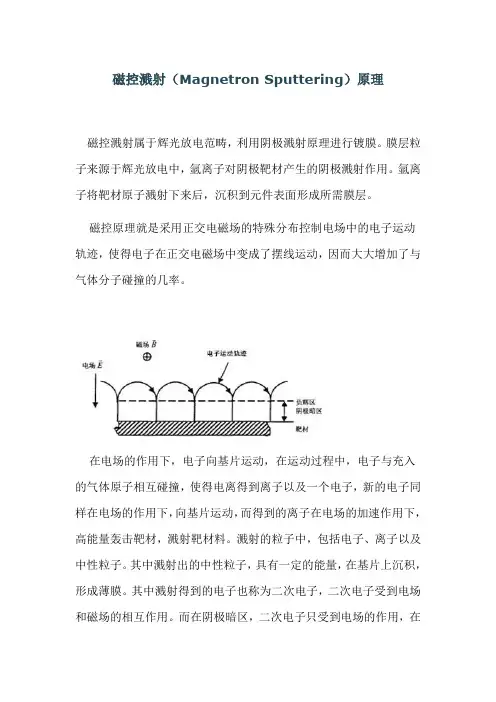

磁控溅射（Magnetron Sputtering）原理

磁控溅射属于辉光放电范畴，利用阴极溅射原理进行镀膜。膜层粒子来源于辉光放电中，氩离子对阴极靶材产生的阴极溅射作用。氩离子将靶材原子溅射下来后，沉积到元件表面形成所需膜层。

磁控原理就是采用正交电磁场的特殊分布控制电场中的电子运动轨迹，使得电子在正交电磁场中变成了摆线运动，因而大大增加了与气体分子碰撞的几率。

在电场的作用下，电子向基片运动，在运动过程中，电子与充入的气体原子相互碰撞，使得电离得到离子以及一个电子，新的电子同样在电场的作用下，向基片运动，而得到的离子在电场的加速作用下，高能量轰击靶材，溅射靶材料。溅射的粒子中，包括电子、离子以及中性粒子。其中溅射出的中性粒子，具有一定的能量，在基片上沉积，形成薄膜。其中溅射得到的电子也称为二次电子，二次电子受到电场和磁场的相互作用。而在阴极暗区，二次电子只受到电场的作用，在负辉区，二次电子只受到磁场作用。二次电子在靶材表面受到电场加速作用，然后以一定的速度进入负辉区，同时，二次电子的速度是垂直于磁场方向的，因此就受到洛伦兹力的作用，在向心力的作用下，做顺时针旋转运动。当旋转过半周后，二次电子由负辉区进入阴极暗区，在电场的作用下，做减速运动，直至降至零。然后，电子在电场的作用下，反响加速，再次进入负辉区，再次做圆周运动。二次电子在靶材表面螺旋前进，这样增加了电子的运动路径，使得二次电子被束缚在靶材表面，增加了与气体原子的碰撞几率，能够电离出更多的离子来轰击靶材，提高溅射速率。同时由于碰撞次数的增多，二次电子的能量降低，逐渐远离靶材表面，最终在电场的作用下，沉积到基片上，由于电子的能量很小，对基片的温度影响很小。

磁控溅射不仅可以得到很高的溅射速率，而且在溅射金属时还可以避免二次电子轰击而使基板保持接近冷态，这对单晶和塑料基板具有重要的意义。磁控溅射可用DC和RF放电工作，故能制备金属膜和介质膜。
