微力测量技术的应用与使用方法

微测量技术方法及应用微测量技术是指对微观尺度下的特征和物理量进行测量的技术。

随着微电子技术和纳米技术的发展，微观领域的测量需求逐渐增加，因此微测量技术得到了广泛应用。

微测量技术主要依靠先进的仪器设备和精密的测量方法，可以对微观领域中的尺寸、形态、位置、应力、电磁场、温度、压力等多种物理量进行测量。

微测量技术的方法主要包括光学测量、力学测量、电学测量、热学测量和化学测量等。

光学测量是微测量技术中常用的一种方法，包括激光干涉测量、扫描电子显微镜、原子力显微镜等。

激光干涉测量是一种非接触式测量方法，可以实现对微观尺寸和形态的测量。

扫描电子显微镜能够扫描表面形貌，并能够对物体进行放大观察，可以用于微观形貌的测量。

原子力显微镜可以通过探针对样品表面进行扫描，探测器能够感知到样品表面的微弱力变化，从而实现对微观物体尺寸、形貌和电荷的测量。

力学测量方法主要包括纳米压痕、纳米力学探针等。

纳米压痕是一种采用纳米硬度计对材料进行压痕测试的方法，可以获得材料的硬度和弹性模量等力学性能参数。

纳米力学探针则通过控制探针对物体表面施加力，测量物体表面力-位移曲线，进而分析物体的弹性行为。

电学测量方法包括微电子器件的电性测量和量子点测量等。

微电子器件的电性测量可以通过测试器件的电学特性来评估器件的性能，包括电流、电压、电阻、电容、电感等参数。

在纳米尺度下，量子点测量能够实现对载流子的量子效应和电磁场等的测量。

热学测量方法主要包括纳米热电测量、纳米热断层显微镜等。

纳米热电测量是利用热电效应对样品进行测量的方法，通过测量样品产生的微小电压或电流来获得样品的温度或温度差。

纳米热断层显微镜则是一种通过红外辐射来观测样品热辐射分布的方法，可以实现对纳米尺度下样品温度的测量。

化学测量方法主要包括光谱学、电化学测量等。

光谱学通过测量物质对电磁波的吸收、散射、发射等来研究物质的性质和结构。

电化学测量则是利用物质在电极上的电化学反应来实现对物质成分和电化学参数的测量。

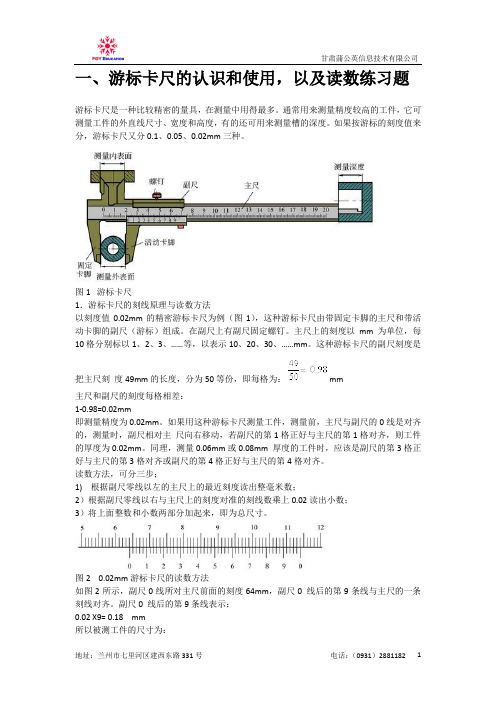

一、游标卡尺的认识和使用，以及读数练习题游标卡尺是一种比较精密的量具，在测量中用得最多。

通常用来测量精度较高的工件，它可测量工件的外直线尺寸、宽度和高度，有的还可用来测量槽的深度。

如果按游标的刻度值来分，游标卡尺又分0.1、0.05、0.02mm三种。

图1 游标卡尺1．游标卡尺的刻线原理与读数方法以刻度值0.02mm的精密游标卡尺为例（图1），这种游标卡尺由带固定卡脚的主尺和带活动卡脚的副尺（游标）组成。

在副尺上有副尺固定螺钉。

主尺上的刻度以mm为单位，每10格分别标以1、2、3、……等，以表示10、20、30、……mm。

这种游标卡尺的副尺刻度是把主尺刻度49mm的长度，分为50等份，即每格为：mm主尺和副尺的刻度每格相差：1-0.98=0.02mm即测量精度为0.02mm。

如果用这种游标卡尺测量工件，测量前，主尺与副尺的0线是对齐的，测量时，副尺相对主尺向右移动，若副尺的第1格正好与主尺的第1格对齐，则工件的厚度为0.02mm。

同理，测量0.06mm或0.08mm 厚度的工件时，应该是副尺的第3格正好与主尺的第3格对齐或副尺的第4格正好与主尺的第4格对齐。

读数方法，可分三步；1) 根据副尺零线以左的主尺上的最近刻度读出整毫米数；2）根据副尺零线以右与主尺上的刻度对准的刻线数乘上0.02读出小数；3）将上面整数和小数两部分加起来，即为总尺寸。

图2 0.02mm游标卡尺的读数方法如图2所示，副尺0线所对主尺前面的刻度64mm，副尺0 线后的第9条线与主尺的一条刻线对齐。

副尺0 线后的第9条线表示：0.02 X9= 0.18 mm所以被测工件的尺寸为：64+0.18=64.18 mm2．游标卡尺的使用与注意事项（1）游标卡尺的使用 游标卡尺可用来测量工件的宽度、外径、内径和深度。

如图3所示，其中a)图为测量工件宽度的方法， b)图为测量工件外径的方法， c)图为测量工件内径的方法， d)图为测量工件深度的方法。

螺旋测微器的使用方法螺旋测微器是一种常用的测量工具，广泛应用于机械加工、模具制造、精密仪器制造等领域。

它能够精确测量工件的直径、深度、间距等尺寸，是工程技术人员必备的工具之一。

下面将介绍螺旋测微器的使用方法，希望能对大家有所帮助。

首先，使用螺旋测微器之前，需要保证其测量面和被测量的工件表面都是清洁的，不得有任何杂质和污渍，以免影响测量的准确性。

接着，将螺旋测微器的测头轻轻放置在被测量的工件上，用手指轻轻转动测微器的旋钮，直到测头与工件表面完全接触，但不要用力过猛，以免损坏测头。

然后，读取螺旋测微器上的刻度数值。

螺旋测微器通常有两种刻度，一种是主刻度，一种是副刻度。

主刻度一般是每转一圈等于1毫米，而副刻度则是主刻度的十分之一，即0.1毫米。

在读取数值时，首先要看主刻度的数值，然后再根据副刻度的数量来进行精确的测量。

需要注意的是，读数时要垂直于刻度线来读取，以确保读数的准确性。

接着，进行测量。

在读取刻度数值后，可以将测微器从工件上取下，然后将被测量的工件与其他工件进行比较，或者根据需要进行进一步的加工。

需要注意的是，在使用螺旋测微器进行测量时，要尽量避免在测量过程中发生震动或者移动，以免影响测量的准确性。

最后，在使用完螺旋测微器后，要将其放置在干燥通风的地方，避免受潮或者受到其他物品的损坏。

同时，还要定期对螺旋测微器进行清洁和保养，以确保其测量的准确性和稳定性。

总之，螺旋测微器是一种非常实用的测量工具，掌握其正确的使用方法对于工程技术人员来说至关重要。

通过本文介绍的使用方法，相信大家对螺旋测微器的使用有了更清晰的认识，希望能够在工作中更加准确地进行测量工作，提高工作效率和质量。

游标卡尺和螺旋测微器的使⽤⽅法游标卡尺和螺旋测微器的使⽤⽅法游标卡尺是⼀种常⽤的量具，具有结构简单、使⽤⽅便、精度中等和测量的尺⼨范围⼤等特点，可以⽤它来测量零件的外径、内径、长度、宽度、厚度、深度和孔距等，应⽤范围很⼴。

⼀、结构组成：游标卡尺由主尺和副尺（⼜称游标）组成。

主尺与固定卡脚制成⼀体；副尺与活动卡脚制成⼀体，并能在主尺上滑动。

游标卡尺有0.02、0.05、0.1mm三种测量精度。

⼆、读数⽅法：1、游标卡尺是利⽤主尺刻度间距与副尺刻度间距读数的。

以13-2图0.02mm游标卡尺为例，主尺的刻度间距为1mm，当两卡脚合并时，主尺上49mm刚好等于副尺上50格，副尺每格长为＝0.98mm。

主尺与副尺的刻度间相关为1－0398＝0.02mm，因此它的测量精度为0.02mm（副尺上直接⽤数字刻出）2、游标卡尺读数分为三个步骤，下⾯以图13-3所⽰0.02游标卡尺的某⼀状态为例进⾏说明。

3、在主尺上读出副尺零线以左的刻度，该值就是最后读数的整数部分。

图⽰33mm。

4、副尺上⼀定有⼀条与主尺的刻线对齐，在刻尺上读出该刻线距副尺的格数，将其与刻度间距0.02mm相乘，就得到最后读数的⼩数部分。

图⽰为0.24mm。

5、将所得到的整数和⼩数部分相加，就得到总尺⼨为33.24mm。

三、游标卡尺的使⽤⽅法：量具使⽤得是否合理，不但影响量具本⾝的精度，且直接影响零件尺⼨的测量精度，甚⾄发⽣质量事故，对国家造成不必要的损失。

所以，我们必须重视量具的正确使⽤，对测量技术精益求精，务使获得正确的测量结果，确保产品质量。

使⽤游标卡尺测量零件尺⼨时，必须注意下列⼏点：1、测量前应把卡尺揩⼲净，检查卡尺的两个测量⾯和测量刃⼝是否平直⽆损，把两个量⽖紧密贴合时，应⽆明显的间隙，同时游标和主尺的零位刻线要相互对准。

这个过程称为校对游标卡尺的零位。

2、移动尺框时，活动要⾃如，不应有过松或过紧，更不能有晃动现象。

⽤固定螺钉固定尺框时，卡尺的读数不应有所改变。

物理实验技术中的引力测量与分析方法引力是宇宙中最基本的力之一，它对于物体的运动起着至关重要的作用。

在物理实验中，测量和分析引力是探索宇宙运行规律的重要手段之一。

本文将介绍一些常见的引力测量和分析方法，并探讨它们在物理实验技术中的应用。

一、引力测量方法1.扭秤法扭秤法是一种基于扭转杆原理的引力测量方法。

它利用杆的扭曲来测量物体受到的引力大小。

具体操作时，可将待测物体连结在一个可旋转的杆子上，并观察杆子的扭曲角度或杆子两端的转动角度。

通过对应的数学公式计算，可以得到物体受到的引力大小。

扭秤法在实验室中被广泛应用于测量小质量物体的引力，例如测定微小物体的质量或微弱引力的作用力。

2.平衡法平衡法是一种通过平衡物体之间的力而测量引力大小的方法。

它常用于测量两个物体之间的引力大小，或者将待测物体与已知引力相平衡。

通过调整相应的重力或其他力，使得系统处于平衡状态，可以计算出物体受到的引力大小。

平衡法在实验室中被广泛应用于测量引力常数、质量以及其他引力相关参数。

二、引力分析方法1.牛顿力学牛顿力学是研究物体运动和受力规律的经典力学理论，其基础是牛顿三定律。

在引力研究中，牛顿力学提供了一种分析引力的常用方法。

通过对物体所受引力以及其他受力的定量分析，可以得到物体的运动轨迹、速度和加速度等参数。

牛顿力学在许多引力实验中被广泛应用，例如天体运动的研究，以及地球上物体的运动研究。

2.引力场理论引力场理论是描述引力的一种理论框架，广义相对论是其中最著名的一种理论。

广义相对论认为，物体间的引力是由于物体弯曲时所产生的时空弯曲造成的。

基于引力场理论，可以进一步深入研究引力的性质和特性，如引力场的形状和变化规律等。

引力场理论在天体物理和高精度引力测量等领域中得到了广泛应用。

三、物理实验技术中的引力测量与分析方法应用举例1.引力透镜效应（Gravitational lensing）引力透镜效应是一种由引力场所引起的光线偏折现象。

空间微重心测量技术与应用随着航空航天技术的飞速发展，对空间微重心的准确度要求也越来越高。

空间微重心测量技术作为一个重要的测量手段，具有精度高、速度快、稳定性好等优点，被广泛应用于航空、航天、国防等领域，成为现代工业技术中不可缺少的一部分。

一、空间微重心的概念空间微重心指的是一个物体或系统在三维空间中对于重力的平衡点。

一个物体或系统所受到的重力会集中在其重心上，而空间微重心则是在三维空间中，与该物体或系统的坐标有关，更加精确地指代其重力平衡点。

二、空间微重心的测量方法常用的测量空间微重心的方法主要有以下几种：（一）悬挂法悬挂法是一种简单易行的测量方法，通常使用线或小球等物件来悬挂物体或系统，利用重力作用力和支撑力的平衡状态，确定其空间微重心的位置。

（二）振动法振动法需要将测试物体或系统引入微小的振动，利用震动信号的相位变化或幅度变化，来确定其空间微重心的位置。

（三）偏转法偏转法是一种常见的空间微重心测量方法，利用一些特殊的器件和传感器来实现。

在偏转法中，往往使用机械结构、电容或光学传感器等偏转测量仪来测量被测物体或系统的偏转角，从而精确计算出其空间微重心的位置。

（四）数字化重心测量法数字化重心测量法是一种将微重心测量数字化的技术，采用电脑、摄像头或一些专门的显微镜来实现全方位的重心测量。

该技术不仅测量精度高，而且快速、方便，被广泛应用于各类微重心的精确测量。

三、空间微重心测量技术的应用空间微重心测量技术在工业、军事和科研等领域有着广泛的应用。

（一）工业应用在工业领域中，空间微重心被广泛应用于各种设备和机械设备的设计和制造中，如集成电路芯片、计算机零件、汽车制造等。

通过精确测量空间微重心的位置，可以确保设备和机械的稳定性和精确度，提高其使用寿命和性能。

（二）军事应用在军事领域中，微重心测量技术被广泛应用于航空航天器的设计和制造中，如卫星、飞机、导弹等。

通过测量空间微重心的位置，可以精确计算出其飞行路径和稳定性，提高其精度和打击效果。

标准测力仪使用方法测力仪是一种用于测量物体施加在其上的力的仪器，广泛应用于工业生产、科研实验等领域。

正确的使用方法不仅可以确保测力仪的准确度，还可以保护仪器不受损坏。

下面将介绍标准测力仪的使用方法，希望对您有所帮助。

1. 确认测力仪的基本参数。

在使用测力仪之前，首先需要确认仪器的基本参数，包括最大测力、分辨率、精度等。

这些参数将直接影响到测量结果的准确性，所以务必提前了解清楚。

2. 安装测力传感器。

将测力传感器正确安装到测力仪上，确保连接牢固、无松动。

在安装过程中，要特别注意传感器与被测物体之间的连接方式，确保力的传递不会出现偏差。

3. 调零。

在进行测力实验之前，需要对测力仪进行调零操作，以消除仪器本身的误差。

调零操作应在无外力作用下进行，确保测力仪处于零位状态。

4. 施加力。

根据实验需要，施加相应的力到测力仪上。

在施加力的过程中，要注意力的方向和大小，确保施加的力符合实验要求。

5. 读取测力值。

当力施加到测力仪上时，仪器将会显示相应的测力数值。

在读取测力值时，要注意观察仪器显示的数值稳定后再进行记录，避免因外界因素造成误差。

6. 卸载力。

实验结束后，需要将施加在测力仪上的力卸载掉，确保测力仪处于零位状态。

7. 仪器保养。

使用完测力仪后，要对仪器进行清洁和保养工作。

定期检查仪器的连接部分是否松动，清洁仪器表面的污垢，确保仪器的正常使用。

总结：正确的使用方法和维护保养对于测力仪的使用至关重要。

只有在严格按照标准操作程序进行操作的情况下，才能保证测力仪的测量准确度和稳定性。

希望本文介绍的标准测力仪使用方法对您有所帮助。

微动探测技术及在工程勘察中运用分析摘要：科学技术的迅猛发展，给微动探测技术的产生和发展，提供了新的路径。

近年来，微动探测技术被广泛应用到了各类工程的勘察作业中，给工程施工提供了大量有价值的数据。

基于此，本文对微动探测技术的原理进行了简要分析后，重点阐述了这项技术的具体应用方式，其中涵盖了有效采集数据、科学处理数据等，以期为相关人员提供参考和借鉴。

关键词：微动探测技术；工程勘查；运用分析引言：微动探测技术属于天然面波技术，这种技术在初期主要是用作估算地球深部横波视速度结构，以此对地球深部的属性变化等元素进行研究。

相较于传统的探测技术，微动探测的深度要更大，并且具有极强的抗干扰能力。

本文以某供水管道岩石工程为主要案例，详细分析了微动探测方法在城市管道工程中的运用方式，旨在提升运用质量和效率1微动探测技术原理微动的含义是指自然现象和人类活动在地球表面引起的一系列微动。

微动探测技术属于被动源面波法，常用于地震勘探中，其主要的台阵方法有，三角形、菱形以及L形等，如图1。

在设计台阵的类型时，要结合场地的实际情况科学选择。

微动探测技术是基于平稳随机的过程，通过多种探测方式，获得相应的微动信号，对相关探测数据进行分析和处理后，可以获取瑞雷面波的频散曲线，在非均匀介质中，瑞雷面波会呈现出频散特性，这种特性会反演频散曲线，从而得到地下介质的横波速度。

除此之外，微动的特点有：无论何时地球表面都会存在、触发时间、方向以及强度等具有随机性、面波能量为微动总能量的17%、在时空范围一定的情况下，会呈现出统计稳定性的特征，可以借助空间和实践的平稳，随机描述过程[1]。

图 1 微动探测台阵图2微动探测技术在工程勘察中的运用方式2.1数据采集想要采集到准确的面波频散信息，就要科学合理地使用微动探测技术。

这种技术在采集数据的过程中，主要是应用二维台阵获取信号，台阵的布设方式如图1所示。

一般情况下，会使用圆形台阵，这种布阵方式的观测站台大概有5-13个，其中1个布设在圆心位置，剩余的均匀分布在圆周上。
