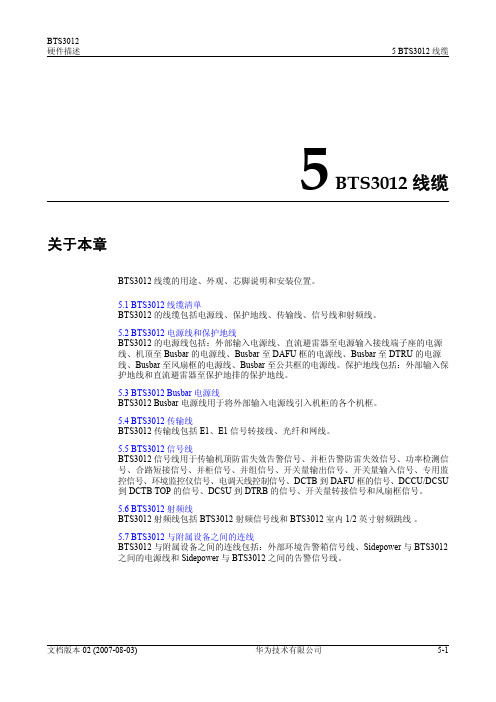

硬件描述 5 BTS3012线缆5 BTS3012线缆关于本章BTS3012线缆的用途、外观、芯脚说明和安装位置。
5.1 BTS3012线缆清单BTS3012的线缆包括电源线、保护地线、传输线、信号线和射频线。
5.2 BTS3012电源线和保护地线BTS3012的电源线包括：外部输入电源线、直流避雷器至电源输入接线端子座的电源线、机顶至Busbar的电源线、Busbar至DAFU框的电源线、Busbar至DTRU的电源线、Busbar至风扇框的电源线、Busbar至公共框的电源线。
保护地线包括：外部输入保护地线和直流避雷器至保护地排的保护地线。
5.3 BTS3012 Busbar电源线BTS3012 Busbar电源线用于将外部输入电源线引入机柜的各个机框。
5.4 BTS3012传输线BTS3012传输线包括 E1、E1信号转接线、光纤和网线。
5.5 BTS3012信号线BTS3012信号线用于传输机顶防雷失效告警信号、并柜告警防雷失效信号、功率检测信号、合路短接信号、并柜信号、并组信号、开关量输出信号、开关量输入信号、专用监控信号、环境监控仪信号、电调天线控制信号、DCTB到DAFU框的信号、DCCU/DCSU到DCTB TOP的信号、DCSU到DTRB的信号、开关量转接信号和风扇框信号。
5.6 BTS3012射频线BTS3012射频线包括BTS3012射频信号线和BTS3012室内1/2英寸射频跳线。
5.7 BTS3012与附属设备之间的连线BTS3012与附属设备之间的连线包括：外部环境告警箱信号线、Sidepower与BTS3012之间的电源线和Sidepower与BTS3012之间的告警信号线。
5.1 BTS3012线缆清单BTS3012的线缆包括电源线、保护地线、传输线、信号线和射频线。
BTS3012的线缆清单如表5-1所示。
表5-1 BTS3012线缆清单硬件描述 5 BTS3012线缆硬件描述 5 BTS3012线缆硬件描述 5 BTS3012线缆l当使用的DTRU模块是DTRU(类型B)时，无需使用合路短接信号线。
太中银BTS3012扩容操作手册目标：“零”事故发生，遵照客户规范要求完成扩容工作，不影响客户现网网络指标。
一、安全注意事项1、人身安全（1）到站乘坐机动车辆，注意乘车安全。
（2）夜晚施工时、或者进入隧道，必须携带可靠的照明光源。
（3）严禁在铁轨上行走。
隧道内如需步行，必须在铁轨两侧的人行栈道上行走，为防止高速行驶的列车气流对人身产生威胁，听到远处火车声音应及时躲入避险洞、或紧靠墙壁蹲下，待列车通过后方可继续行走。
栈道上行走时，需注意脚下的水泥块是否稳固，注意行走安全。
2、设备和网络安全（1）必须在客户批准的操作时间段内，操作前和后台BSC确认后方可实施扩容操作.（2）严禁触碰客户机房内任何其它和本次扩容无关的设备。
（3）扩容后需观察设备状态5~10分钟，待设备运行无任何异常、单板指示灯正常，方可离开现场。
时刻保持和后台BSC的电话联系，观察到后台设备有任何异常需及时上报。
3、扩容前、后网络指标观察项二、准备工作（1）与客户随工或施工单位人员沟通到位，确认机房钥匙无误。
（2）确保在客户批准的天窗点前进入机房。
（3）扩容所需单板及射频线缆：1块DTRU板，2条接收射频线缆，随身携带备件一套。
（4）可靠的照明光源。
（5）平口螺丝刀、十字螺丝刀、老虎钳。
三、硬件扩容1、单板及线缆安装（1）插拔单板时必须严格遵守防静电要求，佩戴防静电手腕。
（2）移动单板需轻拿轻放，单板离开设备需放置在有防静电袋铺垫的位置，防止损坏单板。
（3）插拔单板需轻缓，防止母板的插针弯曲或折断。
（4）插入单板及线缆后，需确认螺钉适当紧固，不能轻易用手松开。
2、单板上电（1）检查确认除已工作载频板外，其它槽位对应的电源开关处于OFF状态。
（2）将载频框下方线槽中对应的电源线缆（参照标签）插入新扩容单板的PWR口。
（3）将扩容单板的电源开关向上推至ON状态。
3、观察单板指示灯，直至所有指示灯处于正常状态，且告警灯无告警发生。
四、B SC后台数据配置1、数据配置前准备工作（1）LICENSE提前申请到位，并确保功能开关与原LICENSE一致，资源足够本次扩容使用。
BTS硬件结构1.概述BTS由电源时钟单元、收发信及处理器单元、功放单元、合路分路单元和风扇单元组成。
第 1 页共 1 页✧电源和时钟单元负责提供整个BTS系统的电源和时钟。
对于电源部分来说，其输入根据用户要求可以为-48V直流或+24V直流或220V交流。
对于时钟部分来说，其输入为从PCM上提取的时钟，其输出时钟为无线接口（Um接口，TDMA）所需时钟和定时包括帧时钟、时隙时钟、比特时钟和13MHz时钟。
✧收发信及处理器单元完成收信、发信、信令处理、PCM接口、告警管理和操作维护管理等。
✧收发信及处理器单元的发信机射频输出（Tx）作为功放单元的输入。
✧功放单元完成功率放大功能，它将收发信及处理器单元的发信机射频输出（Tx）进行功率放大后输出至合路分路单元处理。
✧合路分路单元完成功率信号的合成、驻波告警、滤波和接收信号的滤波、放大、分配。
其中合路部分将输入的若干功率信号合成为一路，在一根天线上发射出去。
分路单元把从天线上接收下来的信号进行低噪声放大后，通过功率分配器将一路接收信号分为若干路信号，送给收发信及处理器单元中的不同载频。
✧风扇单元保证机箱内部的良好通风和散热，使其它单元的工作温度保持正常。
第2页共22页2.时钟板时钟板的结构框图输入时钟板提供一个13M高精度高稳定度的晶体振荡器（OCXO），其输出的13M时钟作为基准时钟，通过改变晶体振荡器的控制电压，可以改变13M时钟的频率和相位。
锁相控制电路可以根据软件设置比较输入的PCM 2M时钟和晶体振荡器输出的13M时钟，通过特定的算法来确定输出的控制电压，即可将13M时钟同步于PCM 2M时钟，也就是说BTS的Um 接口基准时钟可以根据OMC的设置同步于BSC的时钟。
注意，由于OCXO加电时需要通过恒温槽加热一段时间达到温度恒定，而OCXO的频率稳定是靠温度恒定来保证的，因此BTS 上电后应等待一段时间，待OCXO频率稳定后再开始投入运行。
天馈安装分册目录目录附录 A 天线安装间距要求......................................................................................................A-1A.1 全向天线安装间距要求......................................................................................................A-1A.2 定向天线安装间距要求......................................................................................................A-1附录 B 天馈工程标签..............................................................................................................B-1B.1 馈线的工程标签.................................................................................................................B-1B.2 跳线的工程标签.................................................................................................................B-3附录 C 缩略语........................................................................................................................C-1附录 A 天线安装间距要求A.1 全向天线安装间距要求按全向天线隔离度为30dB考虑，天线间距要求如表A-1所示。
安装指南(for -48V/+24V) 2 BTS3012整机(-48V/+24V)2 BTS3012整机(-48V/+24V)关于本章BTS3012整机是指包括公共框、DAFU框、DTRU框、风扇框、传输框（+24V机柜为电源框）和机顶框在内的整个机柜。
BTS3012机柜按IEC297标准设计，采用模块化结构，主要完成基站信号的处理。
2.1 BTS3012物理结构(-48V/+24V)分别从BTS3012机柜、天馈和操作维护设备三个方面来介绍BTS3012的物理结构。
2.2 BTS3012机柜配线(-48V/+24V)BTS3012机柜配线包括机柜正面配线和机顶内部配线。
其中机柜正面配线包括选配DDPU模块和选配DFCU模块两种情况。
2.3 BTS3012工程指标(-48V/+24V)BTS3012工程指标包括机械尺寸、重量、电源和功耗。
2.1 BTS3012物理结构(-48V/+24V)分别从BTS3012机柜、天馈和操作维护设备三个方面来介绍BTS3012的物理结构。
BTS3012机柜物理结构当外部输入电源为-48V时，BTS3012机柜从物理结构上可划分为DAFU框、DTRU框、风扇框、公共框、信号防雷框、传输框和配电单元。
在小区配置为S4/4/4的情况下，BTS3012机柜的一种典型的单机柜满配置如图2-1所示。
图2-1 BTS3012机柜典型满配置（-48V）543211(1) 传输框(2) 公共框(3) 风扇框(4) DTRU框(5) DAFU框(6) 配电单元(7) 信号防雷框安装指南(for -48V/+24V) 2 BTS3012整机(-48V/+24V)当外部输入电源为+24V时,BTS3012机柜从物理结构上可划分为DAFU框、DTRU框、风扇框、公共框、信号防雷框、电源框和配电单元。
在小区配置为S4/4/4的情况下，BTS3012机柜的一种典型的单机柜满配置如图2-2所示。
