KTC拉杆式电子尺使用说明说

电子尺使用说明（二）引言概述：电子尺是一种测量长度的便携式工具，广泛应用于家庭、办公和工业领域。

本文档旨在提供电子尺的使用说明，帮助用户正确操作电子尺，获取准确的测量结果。

正文：1. 电子尺的基本功能- 手动和自动测量模式：电子尺可通过切换模式来选择手动或自动测量。

- 单位切换功能：用户可以根据需要选择不同的测量单位，如英寸、厘米、毫米等。

- 零点校准功能：电子尺提供零点校准功能，确保测量结果的准确性。

2. 电子尺的操作步骤- 打开电子尺：按下电源按钮，使电子尺启动。

- 选择测量模式：通过转动模式选择钮，选择手动或自动测量模式。

- 选择测量单位：按下单位切换按钮，选择所需的测量单位。

- 对齐尺端：将电子尺对准测量对象的两端，确保尺端与对象边缘贴合。

- 获取测量结果：在手动模式下，读取尺上的刻度值；在自动模式下，等待片刻，电子尺会自动显示测量结果。

3. 电子尺的使用技巧- 稳定测量：在进行测量时，保持电子尺的稳定性，避免晃动或抖动，以获得准确的测量结果。

- 注意刻度线：读取尺上的刻度线时，要确保视线与刻度线垂直，避免造成读数偏差。

- 零点校准：定期进行零点校准操作，以确保电子尺的准确性。

- 清洁与保养：使用软布轻轻擦拭电子尺，保持其表面清洁。

避免与水和化学物质接触。

4. 电子尺的适用场景- 家庭使用：可用于家居装修、家具测量等。

- 办公使用：可用于文件测量、办公用品选购等。

- 工业使用：可用于机械加工、生产线测量等。

5. 电子尺的注意事项- 避免过度张力：在使用电子尺时，避免过度张力，以免损坏尺带和测量精度。

- 避免震动和摔落：保持电子尺远离震动源和物体摔落，以免影响其测量准确性和稳定性。

- 存放温度和湿度：避免将电子尺暴露在极端温度和湿度环境中，以免影响其正常使用。

总结：本文介绍了电子尺的基本功能、操作步骤、使用技巧、适用场景和注意事项。

准确掌握电子尺的使用方法，能够有效提高测量结果的准确性，并确保电子尺的长期使用。

电子尺使用说明
电子尺使用说明
1.产品概述：
电子尺是一种用于测量长度、宽度和高度的便携式电子测量工具。

它采用数字显示屏，具有高精度和易于操作的特点，广泛应用于建筑、制造、装修等领域。

2.产品组成：
电子尺由以下几部分组成：
●主机：包含测量传感器和控制单元。

●显示屏：用于显示测量结果。

●按钮/触摸屏：用于启动测量、选择单位和调整设置等操作。

●电源：通常采用电池供电。

3.使用方法：
步骤1：打开电子尺的电源开关。

步骤2：选择所需的测量单位（英寸、厘米、毫米等）。

步骤3：将电子尺的传感器放置在需要测量的物体上，并确保传感器与物体表面充分接触。

步骤4：读取显示屏上显示的测量结果。

如果所测量的物体过大，可以使用电子尺的延伸杆进行测量。

步骤5：完成测量后，关闭电子尺的电源开关。

4.注意事项：
●在使用电子尺进行精确测量时，应尽量避免在强磁场、高温、潮湿等环境中使用，以免影响测量精度。

●使用电子尺时，应注意避免将其摔落或与硬物碰撞，以免损坏传感器或显示屏。

●当电子尺显示屏上的电池指示为低电量时，应及时更换电池，以确保正常使用。

●长时间不使用电子尺时，应关闭电源开关，并将其存放在干燥、通风的地方，以延长其使用寿命。

5.法律名词及注释：
●精度：测量结果与真实值之间的差异。

●传感器：用于检测和测量物理量的装置。

●延伸杆：可将电子尺的测量范围扩大的附件。

附件：
本文档无需附件。

拉杆式电子尺安全操作及保养规程拉杆式电子尺是一种常见的测量工具，其精度高、速度快、操作简便，被广泛应用于各类机械制造、建筑、测量等行业。

然而，由于操作不当、保养不善等原因，有时会出现测量偏差、显示异常等问题，甚至会出现危险情况。

因此，为了确保工作安全和测量精度，需要制定拉杆式电子尺的安全操作及保养规程。

1. 操作规程1.1 检查电子尺的外观和电源是否正常。

在使用前，检查电子尺的外壳是否完好无损，电源是否充足，以确保设备正常工作。

1.2 进行初始校准和零位调整。

在开始测量前，需要进行初始校准和零位调整，确保测量结果准确。

具体操作如下：•初始校准：将电子尺的两个测头合并，按住ON/OFF键，直至出现CAL字样。

此时，松开ON/OFF键，测量头开始运动，等待其自动停止，完成初始校准。

•零位调整：将电子尺的两个测头置于标准表面上，并按住MM/IN键，直至出现0字样。

此时，松开MM/IN键，电子尺完成零位调整。

1.3 保持稳定的测量状态。

在测量过程中，需要保持电子尺与被测物体相对位置稳定，避免测量误差。

具体操作如下：•保持测量头垂直于被测物体。

•避免推拉时的摩擦或摆动。

•稳定测量头的进退方向，尽量避免旋转测量头。

1.4 调整测量单位。

根据需要选择合适的测量单位，通常为英寸（IN）或毫米（MM）。

具体操作如下：•按下MM/IN键，选择测量单位。

•在显示屏上出现目标单位后，松开MM/IN键。

1.5 记录测量结果。

在测量完成后，需要记录测量结果，以备后续参考。

具体操作如下：•读取显示屏上的测量结果。

•将测量结果记录在测量表格或记录本上。

2. 保养规程2.1 避免碰撞和磨损。

在使用和存放电子尺时，需要避免碰撞和磨损，以确保设备的正常使用寿命。

具体操作如下：•用防震泡沫或其他柔性材料包裹电子尺，防止碰撞或挤压。

•在不使用电子尺时，将其放在干燥、无尘的地方，避免受潮或灰尘。

2.2 定期清洁和润滑。

为了确保电子尺的正常运作和精度，需要定期进行清洁和润滑。

电子数显卡尺操作规程（ISO9001-2015）1.0目的：确保仪器的正确使用、避免仪器和产品因使用不当而造成的损坏，提高产品测试数据的有效性、真实性、准确性。

2.0范围：2.1该操作规范适用于公司电子数显卡尺的使用。

2.2该仪器适用于公司产品使用各零部件的内径、外径、长度、宽度、深度、厚度等的测试。

3.0职责与权限：3.1使用部门：使用人员负责日常仪器的点检；使用人员严格按此规范正确操作。

3.2质量中心：负责仪器的校验计划安排和实施校验.4.0电子数显卡尺电子数显卡尺是利用容栅测量系统原理对两测量爪相对移动分隔的距离进行测量并通过LCD显示出测量值的一种长度测量工具。

4.1基本结构简图：见附件。

4.2性能特点及按键说明:a) 具有测量内径、外径、深度、台阶四种测量功能（见上图），能进行直接测量和比较测量；b) 测量范围在100mm以上的电子数显卡尺带有微动滚轮，可滚轮微调，便于单手操作；c) 根据使用性能和规格分三按键、四按键和六按键电子数显卡尺；d) 带有电源开关，任意位置清零，任意位置进行公英制转换，带有数据输出端口。

主要技术指标和按键功能说明：e) 卡尺移动分辨率为：0.01mm/0.0005in，显示值变动性（精度）：0.01mm；最在移动速度：1.5m/s,电源：一粒SR44W（1.5-1.6V）扣式氧化银电池；工作条件：温度-40至+40摄氏度，相对湿度≤80%；f) ON/OFF：电源开关；g) ZERO：归零；h) inch/mm:英制与公制转换，每按一次两者之间转换。

（见下图）4.3使用说明:a) 使用前,松开表上方紧固螺丝，并将尺表平稳移开，用布将各测量面和导向面擦拭干净；b) 使用前,要检查各按键是否灵活、有效、在任意位置数显是否稳定、清晰；c) 测量前卡尺两外测量面必须要保持相接触，按一下ON/OFF键（即打开电源开关），随后按ZERO键，将LCD显示数字归零，同时根据测量单位要求转换inch/mm键。

电子尺使用方法
电子尺是一种用于测量长度和距离的便捷工具，它具有数字显示和高精度的特点，广泛应用于工程测量、建筑设计、家居装修等领域。

正确的使用方法能够确保测量结果的准确性和稳定性，下面将介绍电子尺的使用方法。

1. 打开电子尺，首先，按下电子尺上的开关按钮，等待数秒钟直到屏幕显示出
数字。

有些电子尺可能需要按住开关按钮一段时间才能打开，根据具体型号来操作。

2. 设置单位，大多数电子尺都支持不同的长度单位，比如厘米、英寸、毫米等。

在进行测量之前，根据需要选择合适的单位，通常可以通过按压单位按钮来进行切换。

3. 进行测量，将电子尺的测量端对准需要测量的物体，确保测量端与物体表面
紧密接触。

然后，轻轻地将电子尺沿着物体表面滑动，直到测量端到达另一端。

此时屏幕上会显示出测量结果，如果需要记录，可以按下“保持”按钮来锁定结果。

4. 零点校准，在使用电子尺之前，有时需要进行零点校准，以确保测量的准确性。

大多数电子尺都具有零点校准功能，具体操作方法可以参考使用说明书。

5. 关闭电子尺，在使用完毕后，及时关闭电子尺以节省电量，一般来说，长按
开关按钮即可关闭电子尺。

6. 保养与存放，定期清洁电子尺的表面和测量端，避免灰尘和杂物影响测量精度。

另外，在存放电子尺时，应该放置在干燥通风的地方，避免受潮或受到其他不利影响。

总结，电子尺作为一种现代化的测量工具，使用起来相对简单方便，但在实际
操作中仍需注意一些细节，比如单位选择、零点校准等。

正确的使用方法能够提高测量的准确性和效率，希望以上介绍能够帮助到您。

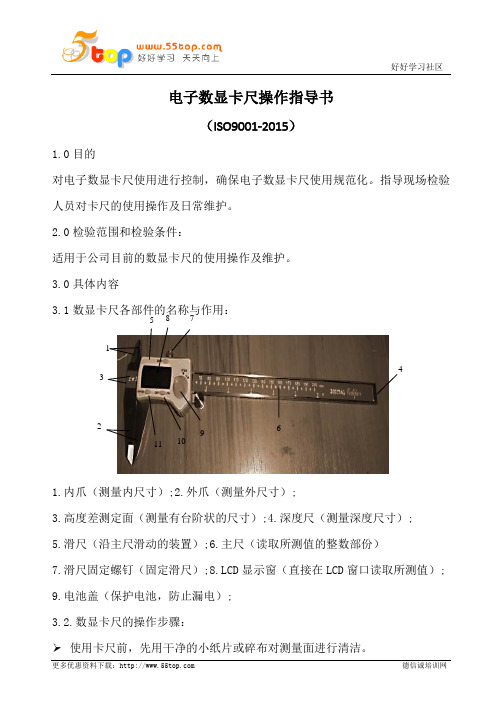

电子数显卡尺操作指导书 （ISO9001-2015）1.0目的对电子数显卡尺使用进行控制，确保电子数显卡尺使用规范化。

指导现场检验人员对卡尺的使用操作及日常维护。

2.0检验范围和检验条件：适用于公司目前的数显卡尺的使用操作及维护。

3.0具体内容3.1数显卡尺各部件的名称与作用：1.内爪（测量内尺寸）;2.外爪（测量外尺寸）;3.高度差测定面（测量有台阶状的尺寸）;4.深度尺（测量深度尺寸）;5.滑尺（沿主尺滑动的装置）;6.主尺（读取所测值的整数部份）7.滑尺固定螺钉（固定滑尺）;8.LCD 显示窗（直接在LCD 窗口读取所测值）;9.电池盖（保护电池，防止漏电）;3.2.数显卡尺的操作步骤：➢ 使用卡尺前，先用干净的小纸片或碎布对测量面进行清洁。

13 78 5 9 42 610 11➢左手大拇指轻轻按住“ON”键，开启数显电子游标卡尺电源。

➢松开紧固螺丝右手轻轻用力移动尺框，检查显示屏和各按键工作是否正常。

➢移动尺框左手大拇指轻轻按住“ZERO”键使显示数值归位零位，即可进行正常测量。

➢用左手将被测量工件的一边紧贴卡尺前外测量面。

➢用右手大拇指轻轻将卡尺后外测量面推入被测量工件的另一边并紧贴。

➢读取显示屏上的显示数值。

➢用右手大拇指轻轻用力将卡尺推开一段距离。

➢用左手将已测量完毕并取得数值的工件取下并放回原处。

➢将电子数显卡尺轻轻合上并按住“ZERO”键清零。

➢结束：用左手大拇指轻轻按住“OFF”键，关闭电子数显卡尺电源。

3.3注意事項➢测量时，测量速度≤1.5m/s➢测量时，眼睛与卡尺应保持20～30cm的距离。

➢读数时，电子数显卡尺显示屏应保持45℃倾斜角，并垂直待测工件。

➢测量时，被测量工件不允许带有脏污、油渍、水等物质；以免影卡尺使用寿命。

➢使用过程中要轻拿轻放，严禁将卡尺随意乱扔在机器上、地上；以免影响卡尺使用性能。

➢使用前，用干燥清洁的布（可沾少许清洁油）反复轻擦尺身保护膜表面。

➢使用后应妥善保管，以免丢失；要求放入工具盒内，并注意做好防潮、防高温等保护措施。

KH系列数显式推拉力计柯力中文使用说明书2011年11月版宁波柯力传感科技股份有限公司●使用前请仔细阅读本产品说明书●请妥善保管本产品说明书，以备查阅目录KH系列规格参数 (1)KH系列推拉力计外形结构 (2)KH系列外形尺寸 (3)安全注意事项 (4)使用提示 (5)功能 (5)主要特点 (6)规格参数 (6)各部件的名称与功能 (6)一液晶显示窗 (7)二功能按键 (8)参数设定方法 (10)中英文提示选择、显示翻转及置零范围设置方法 (14)上下限自动报警指示灯 (15)充电指示 (15)通讯接口 (15)充电器插孔 (15)打印接口 (16)使用前准备 (16)校准 (16)测试 (20)1开/关机 (20)2清零 (20)3选择测试模式 (20)4选择计量单位 (21)5测试 (21)数据的存储打印 (22)查看与删除永久记忆区 (23)串口引脚说明： (24)传感器外置式接口说明 (24)包装与附件 (25)保养及维护 (25)2008年5月版KH系列推拉力计外形结构KH系列外形尺寸安全注意事项1使用前请详细阅读本说明书，错误的操作有可能会损坏本机或发生严重事故。

2在做破坏试验时，应做好防护工作。

3试验前要详细检查安装夹具，请勿使用损坏或弯曲变形的夹具。

4传感器负荷超出额定负荷的110%时显示屏会提示警告信息，此时应立刻减小负荷，避免损坏传感器。

开机时请不要加载额定负荷的10%。

使用提示1不要用尖锐的工具代替手指按键操作。

2本仪器只能用于测试推力或拉力，不要让测试杆承受弯曲或回旋方向力。

3合理选择推拉力计的量程，如果是测试冲击载荷，要选用比冲击载荷至少大一倍的量程。

4请勿在水、油或其他液体溅到的地方使用推拉力计，要将推拉力计存放在阴凉干燥、无振动的地方。

5请使用配套的充电器充电，绿灯亮时电池已充满，使用中可以同时进行充电，正常的充电大约需4小时。

6仪表内置6V/1500mAh镍氢充电电池，不要使用其他种类的电池。

米朗直线位移传感器
公司经营电子尺.转换模块.显示控制器.小型齿轮减速马达.调速器.磁致伸缩位移传感器.
V /A K T C 系列产品
标准技术参数：K T C 通用拉杆系列75~110m m 125~175mm 200~550mm 600~1000mm 1150~2000mm 线性精度（±%F S）±0.2%±0.1%
±0.05%
±0.05%±0.04%有限行程（）B 行程+7m m 电阻±%10 5.0K Ω解析度/Infinite 无断解析重复性精度0.01m m 最大工作速度10m S /建议使用电流≤10m A 使用温度范围-℃～+℃
20150输出类型0100%～给定输入工作电压（随位移变化而变化）分辨率灵敏度温漂无限小尺寸（）
A 行程+ m m
量程选型参考:单位:m m 75 100 110125 130 150175 200 225250 275 300325 350 360375 400 425450 475 500550 550 600650 700 750800 850 900950 10001150 1250
1K T C 安装尺寸图：
应用范围：是一般通用型,适合各类型设备的位置检测,如:注塑机、压铸机、橡胶机、鞋机、注塑机、中空吹瓶机、木工机械、液压机等。

KTC EVA 插座式
航空插头式
10.0K Ω
20.0K Ω
类型直头
1类型弯头
2。

KTC拉杆式电子尺产品详细参数
1、有效行程规格（mm）：75、100、110、125、150、175、
200、225、250、275、300、325、350、375、400、425、450、475、500、550、600、650、700、750、800、850、900、950、1000、1150、1250；
2、机械行程（mm）：有效行程+7mm（每端缓冲3.5mm）
3、电阻（KΩ±10%）：5（75～550mm有效行程）；10（600～
1000mm有效行程）；20（1150～1250mm有效行程）；
4、独立线性精度（%）：0.08（75～250mm有效行程）；0.05
（275～650mm有效行程）；0.04（650～1250mm有效行程）；
5、解析度：无限分辨；
6、最大工作速度：10m/s；
7、使用温度范围：-40～125Cº
8、尺寸：A=有效行程+80mm
9、安装尺寸：见图
KTC图
显示控制器参数：
按供电方式分：有AC220V、DC24V供电两种；
按输入信号分：有电压输入、电流输入、脉冲输入三种；
按显示方式分：有直接直线输出、设定（数据库）对应输出；按显示精度分：有0.25%，0.05%两种；
按显示位数分：有4位、5位、7位、8位四种；
按控制功能分：有上下位报警、任意点复零位、中间设定点输出、向上位机传输数据等几种功能；
按通用性分：有标准通用型、专用非标型（如：凸轮专用、电机专用、油箱容积专用）。

尺寸规格：面板安装48（高）*96（宽）*71（深）mm
80（高）*160（宽）*115（深）mm。

数显拉力计的使用方法数显拉力计的使用方法一、概述•数显拉力计是一种常用的测量力的仪器，主要用于测量各种物体的拉力。

•本文将详细介绍数显拉力计的使用方法，包括操作步骤、注意事项等。

二、操作步骤1.准备工作–确保数显拉力计已经连接电源，并处于正常工作状态。

–确认连接电源的插头与电源接口相匹配，避免电源错误。

2.装配数显拉力计–使用合适的固定装置，将数显拉力计固定在需要测量的物体上。

–确保固定装置可以牢固地固定数显拉力计，并且不会对测量结果产生影响。

3.设置测量单位–打开数显拉力计的开关，进入设置界面。

–根据需要，选择合适的测量单位，如牛顿（N）或千克力（kgf）。

4.进行测量–在数显拉力计上找到测量按钮，按下按钮开始测量。

–等待数显拉力计显示稳定数值后，记录下测量结果。

5.数据处理–根据需要，将测量结果进行进一步处理。

–可以使用计算器或计算机等工具，进行数值计算、数据分析等操作。

三、注意事项•在使用数显拉力计时，需要注意以下事项，以确保测量结果的准确性和安全性：1.在使用前，务必先仔细阅读数显拉力计的使用说明书。

2.在使用过程中，避免超过拉力计的额定测量范围，避免损坏仪器。

3.在测量过程中，需保持拉力计与被测物体之间的稳定连接，避免误差产生。

4.避免将数显拉力计暴露在高温、湿度等恶劣环境下，以防止仪器损坏。

5.使用结束后，及时关闭数显拉力计的电源，以延长仪器的使用寿命。

四、总结•数显拉力计是一种实用的测力仪器，通过上述的操作步骤，可以准确测量物体的拉力。

•在使用过程中，需要严格遵守注意事项，以确保测量结果的准确性和仪器的安全性。

•数显拉力计的使用方法简单易懂，非常适用于各种领域的力学测量工作。

五、其他使用方法在实际应用中，数显拉力计还可以根据具体需求进行其他操作和应用，包括但不限于以下几种方法：1.连续测量模式–数显拉力计通常具有连续测量模式，并且可以设置测量间隔时间。

–在某些需要连续监测力变化的实验或应用中，可以使用连续测量模式，并设置适当的测量间隔时间，以实时跟踪力的变化情况。
