平板电脑内部结构拆解分析

iPad拆解苹果玩家QQ群：222422701.2.苹果玩家QQ群222422703.4.5.6.7.8.9.10.11.12.13.14.15.16.17.18.19.20.21.22.23.芯片，芯片，各种芯片。

iFixit形容这是在主板背面的各种莎拉。

我们一起来看看到底都有哪些芯片吧：-红色：德州仪器CD3240驱动装置-橙色：Broadcom BCM4330，支持802.11a/b/g/n，集成蓝牙4.0+HS和FM收发器，MAC/基带/收音机-黄色：64位配置的两个单独内存包。

2 x 4Gb Elpida LP DDR2 =1GB内存-粉色：Fairchild FDMC 6683-蓝色：Broadcom BCM5973 I/O控制器-紫色：Broadcom BCM5974微处理器-黑色：苹果33850987 BOLI1150 SGP卡24.在A5X芯片的另一侧，还有更多的莎拉：-红色：高通PM8028 Power Management IC（电源管理集成电路芯片）-橙色：高通RTR8600多频段/模式径向流无线收发器for LTE频带-黄色：东芝YOA0000存储磁罗经导航处理芯片-粉色：Triquint TQM7M5013四频段线性功率放大器模块-蓝色：Avago A590425.终于看到传说中的A5X芯片了。

正如它的前辈A4和A5芯片一样，A5X也是由三星制造。

与A5并没有太大的不同，A5X在这里为新款iPad额外提供了 0.2Ghz的速度——也就是1GHz，而X是代表着新的GPU，苹果曾在发布会声称A5X拥有比英伟达的Tegre 3还要厉害图形处理性能。

我们还得知，这台iPad上的A5X生产于2012年的第一周。

26.-红色：苹果A5X芯片-橙色：苹果343S0561集成电路芯片（疑似iPad 2身上343S052的升级版，用于电源管理）-黄色：NAND闪存，序列号THGVX1G7D2GLA08是产自东芝的16GB，24纳米闪存芯片。

iPad2拆：内部器件大曝光,高通芯片扮要角解iPad 2拆：内部器件大曝光,高通芯片扮要角解iPad 2拆解：内部器件大曝光，高通芯片扮要角20XX年5月16日环球资源苹果(Apple)第二代平板电脑iPad 2在美国开卖，各家市场研究机构的拆解分析报告也陆续出炉，以下是EETimes美国版姊妹公司UBM TechInsights 所提供的数张iPad 2 拆解图，而目前该机构仍在进行A5处理器内部的拆解。

根据拆解分析，iPad 2 内部的主角是高通(Qualcomm)的*****；基本上，高通已经把英飞凌(Infineon)的无线芯片业务──现在已经隶属于英特尔(Intel)──挤出了苹果的旗舰产品。

TechInsights 技术行销经理Allan Yogasingam 表示：“这让人想问英特尔是不是有点后悔──毕竟该公司收购英飞凌无线业务时，后者的芯片仍在iPhone与iPad内占有一席之地。

”iPad 2内部也重复采用了不少前一代产品使用的组件；Yogasingam指出：“例如无线数据卡，看来百分之百是与Verizon 合作首推的CDMA版iPhone 4 所用的一样。

” TechInsights 拆解分析显示，iPad 2的通讯电路所使用芯片如下：iPad 2通讯电路板高通PM8028电源管理IC；Skyworks的SKY*****-4 CDMA/PCS功率放大模块；Skyworks的SKY*****-4双模CDMA/AMPS功率放大模块；安华高(Avago) AFI05Z前端模块；东芝(Toshiba) Y9A0A*****LA内存堆栈；iPad 2拆：内部器件大曝光,高通芯片扮要角解高通*****多模基频处理器(支持GSM/GPRS/EDGE、CDMA、HSDPA/HSPA+与EV-DO)；TechInsights旗下TechIntelligence副总裁David Carey表示：“在iPad 2发表之前，我们就猜测该产品内部设计架构会因为采用高通的多模无线芯片，而与大量CDMA版iPhone 4十分相似；而摩托罗拉(Motorola)的新款平板计算机Xoom也采用一样的无线芯片、设计架构也类似。

宏碁P3内部揭秘那么接下来我们将对宏碁P3进行详细拆解，对内部设计和布局进行详细分析，让用户了解到哪里是处理器，哪里是风扇位置，哪里的发热量可能会更高一些，让大家更加了解这款产品的优秀到底在哪里。

拆机首要步骤卸除屏幕拆机首要步骤卸除屏幕宏碁Aspire P3使用了一块11.6英寸的IPS显示屏，垂直和水平的可视角度最高达到178°，分辨率为1366×768。

拆分之后，平板可以独立使用，预装的是Windows 8操作系统，可以通过虚拟键盘实现临时性的文字输入，这样一来便携性提高了不少，但需要大量文字输入的应用环境下，还可以插回保护套里使用键盘操作。

宏碁P3外观的完整度十分高机身背面也设计得十分完整没有裸露的螺丝，需要先拆除这条白色塑料挡板隐藏在挡板之下有三颗固定螺丝通过拆机撬棒将屏幕取下屏幕与机身之间的卡扣去掉屏幕取下工作完成总的来说，取下屏幕这一步骤还是十分简单的，但是要注意机身后面的白色塑料挡板比较脆弱，用力不当容易折断。

卸除固定螺丝之后，沿着屏幕与机身之间的缝隙借助拆机撬棒适当的撬起，屏幕与机身之间的卡扣即可解开，同时还得注意屏线连接不要用蛮力使之断裂。

取下屏幕在看主板取下屏幕在看主板接下来的步骤就是取下宏碁P3的屏幕与主板模块。

主板方面宏碁P3还是有着较足用料的，主板可分为两个模块，一个是核心设备模块，另一个是扩展接口模块（耳机接口与后置摄像头）。

首先拆除扩展接口模块，这一模块通过排线与核心设备模块相连，并且有两个固定螺丝。

首先断开电池与主板之间的连线断开屏幕与主板之间的连接镜面屏幕容易留下指纹整块屏幕面板的背面样貌音频接口以及前置摄像头整个逻辑主板模块主板背面样貌散热器处理器与板载内存南桥芯片板载无线网络模块mSATA接口可安装SSD固态硬盘内置USB3.0接口最后拆卸下来的便是宏碁P3体内的主角，整个 PCB 板有 CPU、内存、南桥芯片等等。

不仅如此，宏碁P3的电源供电模块与电池供电模块也都位于这主板之上，因此这块 PCB 板算是核心硬件模块。

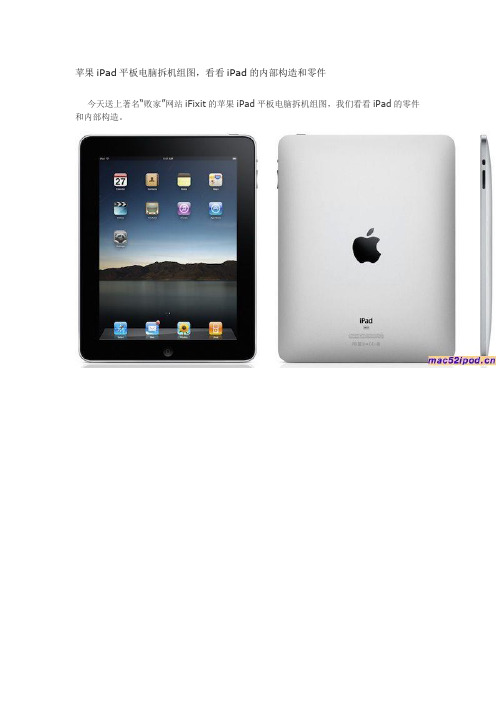

苹果iPad平板电脑拆机组图，看看iPad的内部构造和零件今天送上著名“败家”网站iFixit的苹果iPad平板电脑拆机组图，我们看看iPad的零件和内部构造。

iPad外部没有螺丝，所以…直接撬开屏幕小心别弄断排线，第一眼就看到大号的电池苹果iPad被分成前后两块，重量差不多，苹果把产品的重心控制的很精确前半部分面板，主要就是iPad的屏幕了后部面板，iPad主机的零件大多集中于此断开苹果iPad屏幕数据线断开苹果iPad电源、音量和屏幕旋转锁定按钮的连线取下苹果iPad主板固定螺丝苹果iPad主板露出来了，现在只能看到PCB板和芯片外的电磁屏蔽层苹果iPad主板反面苹果iPad主板宽度为11厘米左右，约占整机宽度的60%拆下苹果iPad主板上的电磁屏蔽层终于看到苹果iPad的芯片了，最醒目的是Apple A4处理器和2颗三星的Flash闪存。

注意，iPad和iPhone 3GS一样，也是256M RAM内存，不是此前传说的512M。

苹果iPad主板芯片特写，除了Apple A4处理器和2颗Flash芯片，还可见BroadcomBCM5973以及德州仪器CD3240A1芯片苹果iPad主板背面芯片特写取下苹果iPadDock接口数据线的固定螺丝取下苹果iPadDock接口数据线苹果iPad的Dock接口数据线集成了Dock接口、Home按键触点以及WiFi、蓝牙模块，但没有GPS苹果iPad的WiFi、蓝牙模块和天线苹果iPad内置音箱，双喇叭的苹果iPad的3.75V，24.8Wh的锂聚合物电池，加上专门设计的Apple A4处理器，以及高效的操作系统，iPad正常使用时间可以达到10小时以上。

苹果iPad的电池背面，可以看到2颗电芯苹果iPad背部后壳，中间那块特殊的面板对应的是苹果Logo，同时也是各个天线的出口（全金属机身电磁屏蔽，只能在苹果标志处放置天线）打开苹果Logo所在区域，就能看到几根天线拆下苹果iPad屏幕边框的螺丝这就是“Home”按钮对应的地方苹果iPad平板电脑顶部的光线传感器苹果iPad平板电脑预留的摄像头位置苹果iPad平板电脑屏幕和机身之间是胶粘的，撬开即可苹果iPad平板电脑屏幕和机身分离拆完了，苹果iPad零件“全家福”。

iPad2的背面特写！`iPad一代与iPad2厚度对比。

苹果对iPad2总结了6个特点，分别是“薄、轻、快、FaceTime、SmartCover、10小时续航”。

10个小时的续航与iPad一代是相同的，但是iPad2会更加轻薄，而且速度更快！背部外放喇叭特写。

iPad2的产品型号为：A1395。

iPad2背部左下侧设有外放喇叭，不过依旧是单声道，看来立体声效果只能期待今年的iPad3了...拆除外壳开始用热胶吹风机融化黏合剂：事不宜迟，下面就让我们拆除iPad2吧。

iPad2的拆解要比拆解iPad一代要困难一些。

我们先用热胶吹风机将屏幕边缘的黏合剂融化掉，然后用塑料起壳器将前面板拆卸下来...用塑料起壳器撬开面板后，前面板没有采用任何固定卡扣，只是用了大量的黏合剂来固定...拧掉周围的螺丝：正面的屏幕边缘上有些固定的螺丝，我们可以将它们轻松的拧掉...取掉螺丝之后，将屏幕翻转开来，就可以看到后面的大块锂电池了。

iPad2内部有一个3.8V，25Whr的超大容量锂电池。

相比一代的24.8Whr只有少许的提高。

在性能上提升了这么多，电量依然可以保持到10小时，所以任何提高电池性能的都要归功于软件和硬件上的优化...拆除屏幕排线、电源线：拆除屏幕电源线...继续拆掉屏幕另一侧的排线...在iPad2的下方，我们断开Dock接口的电源线和数据线，还有扬声器的电源线：我们在拆除扬声器部分的数据线...超mini主板高度集成：开始拆卸主板...上面全部被EMI屏蔽板覆盖。

去掉上面的EMI屏蔽之后，我们就可以好好看看集成在这个模块上面的芯片了，它们包括：博通BCM5973KFBGH微控制器用于触摸屏、博通BCM5974 CKFBGH库容触摸屏控制器...触控模块部分——我们要说的重头戏了，拿掉所有的EMI屏蔽材料之后，主板上的芯片就全都暴露无遗了：博通BCM5973KFBGH微控制器用于触摸屏、博通BCM5974 CKFBGH库容触摸屏控制器...这个部分是WiFi模块：这里有一个有趣的发现，那就是WiFi模块竟然藏在EMI屏蔽面板的背面，苹果难道不担心EMI屏蔽面板会影响WiFi信号吗？主板芯片特写：● 红色：苹果1GHz A5双核心处理器，总线为200MHz，搭配512MB三星生产的运行缓存；● 橙色：东芝TH58NVG7D2FLA89 16GB NAND Flash存储；● 黄色：Apple 343S0542，有点像在一代iPad发现的Dialog Semi电源管理芯片，从周边的这些电感和电容器就能看出来● 蓝色：Texas Instruments CD3240B0 11AZ4JT G1触屏线路驱动，与上面提到的Broadcom BCM5973和Broadcom BCM5974一起用于触屏上● 绿色：S6T2MLC N33C50V电源管理IC；A5处理器的生产日期在去年的1月底和2月中期，看来是到最后阶段才开始增产的。

联想乐Pad平板电脑全面拆解开始拆解联想乐Pad是目前用户关注比较高的一款平板电脑，3月16上市的乐Pad至今已经销售一段时间了。

这款国产标杆级平板电脑采用了双核处理器及较高的处理器主频，从硬件方面来看已经足够满足多数用户的需求，但由于未搭载Android 3.0众多用户对其褒贬不一，今天我们就来了解一下pb派对这款平板电脑的拆解，以方便用户对其内在设计及做工做深入了解。

通过拆解可以看出联想乐Pad的做工依然坚挺，保持了联想品质第一的产品设计理念。

内部屏蔽防护做得比较好，基本上都是模块化设计，线材的设计虽然不够美观，但好在排线连接方式居多而用户又不会经常拆卸平板。

所以对于硬件稳定不会有影响，整体材质工艺相当扎实。

撬棒打开后盖内部设计一观机身与后盖分离乐Pad机器后盖特写打开后容易顺坏首先需要取出电池拧开固定电池的螺丝推开卡扣 断开排线连接两条排线已经拆卸完毕拆卸基座排线轻轻拔出即可摄像头线材要注意成功取出电池电池占据空间比重图容量超过Xoom与iPad2乐Pad电池有两块组成电池特写对比电池大小机身内部构造拆除螺丝周身螺丝较多 需要一一拆除拔下排线与屏幕连接的排线铝合金边框取出拆下边框后内部构造底部螺丝继续双面贴片设计的主板金属保护罩打开保护罩主板上的贴纸RAM内存充电管理器线路设计固定主板的螺丝机身主接口WIFI 蓝牙模块PUM电源管理芯片芯片一览乐Pad处理器闪存音频芯片串行闪存芯片USB集线控制芯片GPU转换芯片主板电池拆卸主板后的机身内部扬声器扬声器特写固定插口的螺丝。

蓝魔音悦汇W10平板电脑拆机2011，平板沙场逐鹿，一切实力说话。

音悦汇W10，作为国内第一款采用Coretex-A9架构处理器的千元级MID平板，吸引了来自行业各方的众多关注，大家对其“内芯世界”都十分好奇，但一直以来，有关这款产品的电路特性与原件配置大多不甚清晰，究竟W10的内涵设计有怎样值得圈点之处，下面，笔者将通过全面拆机评测，为你拨开浮云，展现W10的英雄本色。

音悦汇W10图片评测论坛报价网购实价一、音悦汇W10拆机评测——外壳拆解音悦汇W10从机身表面看，找不到半颗螺丝，拆机时需要先把正面的亚克力面板卸下。

把压克力框形面板加热后，即可用刀片轻松揭下。

亚克力面板与机身是以双面胶粘着在一起的，只要卸面板时小心点，不把面板损坏，拆机后还是可以把整机完美还原的。

面板卸下后，可看到里面还有一个上着螺丝的固定框，固定框为塑料材质，用于把机器内部的屏幕、电路板等部件阻挡、固定于机壳内。

塑料固定框的四边共有8颗螺丝，把螺丝一一卸下后，固定框仍未能顺利取下。

因为音悦汇在W10的塑料固定框与铝镁合金外框之间还设置了卡扣式机关，需要利用拆机常用的塑料撬棍工具把卡扣机关一一解除。

解除了共计10个卡扣，取下塑料固定框后，机器内部的PCB板才隐约可见，W10的防护、固定措施做得实在厚道。

从图中可以看到，W10的液晶屏与机身边框之间的空隙较小，基本上只留下了安装接口和放置塑料固定框必需的空间。

二、音悦汇W10拆机评测——内部初探接下来，请与小编一同揭开W10的电路，深入解读其电路设计布局与芯片选料特点。

没有塑料固定框的阻挡，很容易就可以把液晶屏翻开，元件密布的主电路板和硕大的电池便显露于眼前。

电池上印制了一串以”MLP”开头的型号编码以及额定电压“3.7V”，从外观上看不出电池容量或生产厂商等有用的信息。

电路板与机器底壳之间同样以螺丝相连，电路板螺丝共有10颗，外观和体积与外壳螺丝不同，把两种螺丝放在一起也不会搞混。

苹果新iPad真机拆解（附分解图）
 今天苹果新iPad正式开售，而由于存在时差原因，澳大利亚成为了最早上市的国家，不过没有关系ifixit已经第一时间感到了那里，成功购入一台16GB 4G版的新iPad之后，他们直接在现场对其进行了真机拆解。

 相比其它地方的提升来说，毫无疑问，新iPad的高分屏是最出彩，而这款屏幕到底是出自谁手，同时新iPad是否真的内置了1GB内存，以及提升了70%续航的电池究竟有多大等，带着这些疑问让我们一起来看看新iPad内部构造吧。

 拆解正式开始前，让我们先来回顾下新iPad的主要配置，其机身厚度和整机重量分别为9.4mm和680g，配备的是9.7寸2048x1536分辨率屏幕（像素密度264ppi），并搭载了A5X双核处理器（内置GPU为四核）和500万像素摄像头，分为16GB、32GB和64GB三个容量。

 苹果新iPad
 拆解的这台为澳大利亚4G版本容量为16GB。

7寸Nook Tablet多媒体平板电脑全程高清拆解【图文】第一步1 GHz双核处理器1 GB RAM高达48GB的存储空间（16 GB内部存储）支持802.11b/g/n Wi-Fi定制的操作系统（以Android为基础）Carabiner clip第二步Nook的耳机插孔在顶部，音量调节键在机身侧面。

microSD卡插槽的掀盖采用的是吸磁式设计。

Nook的内部存储总容量为16GB，实际上只有12GB为可用空间，仅有1GB用于安装来自B&N app store之外的应用程序。

如果你想在Nook上安装自己的应用程序，就必须使用microSD卡。

红圈处隐藏着两颗固定螺丝。

第三步比较Kindle Fire和Nook Tablet，你会发现Nook要比Fire长1/2“。

Nook的单个micro-USB接口设置在底部，与Fire不同的是，Nook Tablet的按键和接口分散在机身的四周。

Nook Tablet看起来比Fire薄，实际上Fire的厚度为0.45英寸，而Nook比Fire还要厚0.03英寸，有0.48英寸！第四步与黑莓PlayBook放在一起相比，Nook Tablet和Kindle Fire看上去都像光板，而PlayBook的接口和商标都可以看到。

虽然PlayBook 4月份就上市了，但PlayBook 与Nook Tablet采用了同样的处理器和RAM，相似的配置（7英寸的多触点显示屏、定制的操作系统和本地app store）。

与Kindle和Nook 不同的是，黑莓PlayBook配置了前置和后置摄像头。

第五步拧开这些隐藏的螺丝，打开后盖，就可以看到电板和金属屏蔽罩。

使用Torx T5，拆下前面板。

第六步电池是用是用双面胶固定的。

3.7 V， 4000 mAh的电池可支持11.5小时的阅读，而Kindle Fire只能支持8小时。

虽然电池上印着”NOOKCOLOR“的字样，实际上Nook Tablet的电池寿命比Nook Color的还要长3.5小时。
