2011年中考物理难点专题精练__作图题__实验题

2011年广东省初中毕业生学业考试（改版）物理一、单项选择题（本大题7小题，每小题3分，共21分）在每小题列出的四个选项中，只有一个是正确的，请把答题卡上对应题目所选的选项涂黑。

1.月亮在云中穿行是以下列哪个物体为参照物的A.月亮B.云C.地面D.太阳2.关于惯性，下列说法中正确的是A.静止的物体没有惯性B.物体速度越大惯性越大C.航天员在空间站中失去惯性D.物体质量越大惯性越大3.如图1所示，要使灯泡L1和L2组成串联电路，应A.只闭合S2B.只闭合S3C.只闭合S1和S3D.只闭合S2和S34.如图2所示的光路图中，能正确表示光从空气射入水中时发生的反射和折射现象的是5.以下四个措施中：①马路旁的房子的窗户采用双层玻璃；②城市禁止机动车鸣喇叭；③马路两旁植树；④高架道路两侧设隔音板墙。

属于从声源处减弱噪声的是A. ①②B. ②④C. ①②④D.①③④6.关于静止在地面上的物体，以下叙述中的两个力属于一对作用力与反作用力的是A.地球对物体的吸引力与地面对物体的支持力B.地面对物体的支持力与物体的重力C.物体对地面的压力与地面对物体的支持力D.物体对地面的压力与物体的重力7.如图3所示，电源电压保持不变，闭合开关，将滑动变阻器的滑片向右滑动时，则A.通过灯L的电流变小，变阻器两端的电压变大B.通过灯L的电流变大，变阻器两端的电压变大C.灯L两端的电压变小，通过变阻器的电流变大D.灯L两端的电压变大，通过变阻器的电流变小二、填空题（本大题7小题，每空1分，共21）8.铁的导电能力比铜等金属的导电能力＿＿＿（选填“强”或“弱”）。

某些物质在温度很低时，电阻变为＿零＿＿，这就是超导现象。

如果能制造出常温下的超导体，它可以在下列哪些情境得到应用＿＿③＿（选填序号）。

①用作电吹风的电热丝②用作保险丝③用作输电导线9.目前释放核能的方式有两种：一是使原子核，二是使原子核＿＿＿。

核电站用的是原子核 .10.某种物质在熔化过程中温度随时间变化的图像如图4所示，这种物质是＿＿＿（选填“晶体”或“非晶体”），该物质的熔点是＿＿＿℃，在第4分钟该物质所处的状态是。

2011年陕西省初中毕业学业考试(副题)物理试题(本卷满分：70分考试时间：与化学共用120分钟)第Ⅰ卷(选择题共16分)一、选择题(共8小题，每小题2分，计16分．每小题只有一个选项是符合题意的)1. 下列图片和文字对应正确的是()2. 有一种陶瓷激光器将有望取代火花塞为汽车发动机点火．这种激光器在气缸内可以点燃更多的汽油和空气混合物，增加燃烧的彻底性．则下列说法错误．．的是()第2题图A. 使用陶瓷激光器可以减少环境污染B. 燃料的燃烧越充分，说明燃料的热值越高C. 使用陶瓷激光器可以提高发动机的效率D. 激光具有光束高度集中、能量大的特点3. 下列说法正确的是()A. 电冰箱中的电动机和照明灯是串联的B. 材料、长度都相同的电炉丝越粗电阻越大C. 用高压锅做饭时锅内气压增大，水的沸点降低D. 电熨斗使用时利用了电流的热效应4. 关于安全用电正确的做法是()5. 对电磁波的认识正确的是()A. 电磁波不能在真空中传播B. 电磁波的传播速度与光速相同，约为3×105 m/sC. 微波炉的金属外壳可以阻碍电磁波的传播D. 微波炉使用的电磁波频率为2 450 MHz，其波长约为1.22 m6. 人们骑自行车出行，既能锻炼身体，又经济环保. 关于自行车的说法正确的是()A. 自行车对地面的压力和地面对自行车的支持力是一对平衡力B. 快速骑自行车时，突然把前轮刹住，后轮会跳起来是由于惯性C. 自行车制动系统中的车闸把与连杆是一个费力杠杆D. 车轮有凹凸不平的花纹，目的是减小摩擦7.气凝胶是一种很轻的固体，如图所示. 它是将硅胶快速萃取水分，随后与二氧化碳替换而成，其99%的成分是由气体组成的. 气凝胶能经受超过1 300 ℃的高温；18 mm 厚的一层气凝胶足以保护宇航员抵御零下130 ℃的低温；气凝胶又被称为“最佳海绵”，可以完全吸收水中的污染物质. 下列说法错误．．的是()第7题图A. 气凝胶的隔热性较差B. 气凝胶的密度很小C. 气凝胶能耐高温D. 气凝胶可用来净化水8. 小红在实验室用蜡烛、凸透镜和光屏做“探究凸透镜成像规律”的实验. 通过调节点燃的蜡烛、透镜和光屏的位置，在光屏上得到了烛焰清晰、倒立、缩小的像. 若固定蜡烛和光屏的位置不动，将透镜向蜡烛移动，则能在光屏上得到烛焰()A. 清晰、倒立、放大的像B. 清晰、倒立、缩小的像C. 清晰、倒立、等大的像D. 清晰、正立、放大的像注：9～15题为化学试题第Ⅱ卷(非选择题共54分)注：16～23题为化学试题五、填空与作图题(共6小题，计19分)24. (2分)图示为一款太阳能发电伞，遮挡阳光的同时，伞面上的硅光电池将太阳能转化为____________能，然后再转化为化学能储存在蓄电池中. 蓄电池给用电器供电时，将电能转化为____________能．第24题图25.(3分)图示为小王同学测量小灯泡电功率的实验电路图. 闭合开关S，滑动变阻器的滑片P向左滑动时，电压表的示数____________，电流表的示数__________，小灯泡的电功率__________(均选填“变大”、“变小”或“不变”).第25题图26. (3分)西安世园会使用了一种新型空调系统——地源热泵. 热泵机组主要由压缩机、冷凝器、蒸发器和节流阀四部分组成. 如图是夏天为房间制冷的循环原理图，它可以将室内的热通过循环物质转移到水中，再由水路循环转移至地下水或土壤里. 在冷凝器中循环物质发生了____________时(选填物态变化名称)，要____________热量；利用水来转移热，是因为相同质量的水和其他液体比较，升高相同温度时，水吸收的热量较____________.第26题图27.(4分)图示为一个升降晾衣架示意图，它依靠滑轮组升降衣物. 某次晾晒重80 N的湿衣物时，人匀速拉动绳子使衣物上升了 1.2 m, 机械效率为80%，那么人所做的功为__________J，人对绳子的拉力为____________N.第27题图28. (3分)提示：在(1)、(2)小题中选做一题，若两题全做，只按(1)小题计分．(1)图－1为一款订书机，它的底座面积较大，是为了__________________________；若订书钉钉尖与纸张接触的总面积为0.1 mm2，订书钉对纸张的压力为20 N，则钉尖对纸张的压强为____________Pa.(2)如图－2所示，在塑料瓶底部扎一个小孔，将一只气球塞入瓶内，气球口套在瓶口上，把气球吹大时，用手指堵住小孔，嘴离开瓶口，气球体积变化不大，这是由于______________________. 若大气压为1.0×105 Pa，瓶底面积为40 cm2，则大气对瓶底的压力是____________N.第28题图－1 第28题图－229. (4分)(1)如图－1为一件工艺品——“小鸟”. 支架支在鸟嘴上时，小鸟处于平衡状态．请画出小鸟所受重力的示意图．(2)根据图－2中小磁针静止时的指向，标出通电螺线管的N极，并画出通电螺线管上线圈的绕法．第29题图－1 第29题图－2六、实验与探究题(共3小题，计19分)30. (4分)根据图示实验，按要求完成填空．第30题图－1第30题图－2 第30题图－3 第30题图－4(1)如图－1所示，通过改变尺子____________________可以改变尺子振动发声的音调．(2)如图－2所示，双手反复弯折铁丝，弯折处的温度升高，说明做功可以____________．(3)如图－3所示，将纸板NOF从直线AB所在位置绕ON向前或向后转动，在纸板上看不到反射光线，说明反射光线、入射光线和法线______________________.(4)如图－4所示，通过改变_____________，可以改变通电导体ab在磁场中的受力方向.31. (7分)某同学想测量一个未知电阻R x的阻值．实验室所提供的器材有：电源(电压恒定)，一个电流表，若干个定值电阻R0，两个开关S1、S2及导线．他设计并连接了如图－1所示的实验电路．(1)根据图－1所示的实物电路，在方框中画出电路图．第31题图－1 第31题图－2(2)为了正确选择电流表的量程，闭合开关前应进行____________．(3)闭合开关S1、S2后，电流表示数I1＝0.5 A，请在图－2中正确画出电流表指针所在位置．此时电源电压U＝I1R x.(4)断开开关S2，电流表示数为I2，则电源电压U ＝____________(用物理量符号表示). 该同学在AB 间分别接入不同阻值的定值电阻，进行了多次实验，实验数据如下表. 通过计算将结果填入表格中的空白处．32. (8分)同学们参观省科技馆后，仿做了“牛顿车”进行探究实验，如图－1所示. 将橡皮筋的两端拴在车右端的小钉上，用一根细线拴住橡皮筋中部，线的另一端拴在小车左端的小钉上，将电池放在橡皮筋中间. 用火烧断细线后，电池向右运动，而小车向左运动．(1)该实验现象应用到的物理原理是：____________________________(写出一条即可).(2)同学们想探究小车运动的距离与哪些因素有关. 他们根据所学物理知识和生活感受，作出以下猜想．猜想一：小车运动的距离与橡皮筋的伸长量有关；猜想二：小车运动的距离与小车的质量有关．①要验证猜想一，实验中应保持其他条件不变，只改变__________________，测量并比较小车运动的距离．②要验证猜想二，同学们将小车放在水平木板上，保持其他条件不变，通过给小车添加砝码，逐渐增大小车的质量. 测量并记录小车运动的距离，作出了距离和质量的关系图像，如图－2所示. 根据图像得出的结论是：在保持其他条件不变的情况下，________________________________________________________________________.③小车运动的距离还与哪些因素有关，请你提出一种合理猜想：________________________________________________________________________.(3)如果小车放在光滑的水平面上(忽略一切阻力)，用火烧断细线后，小车最终将__________________.(4)用火烧断细线后，橡皮筋的弹性势能一部分转化成动能，一部分转化成内能，在转化过程中能量的__________________．七、综合题(共2小题，计16分)33. (8分)小华发现爸爸经常一边看书一边喝茶，但往往没多久茶就凉了，于是他想制作一个便携式的保温装置．他选用一节电压为9 V的高能充电电池，一段阻值为9 Ω的电热丝R1，一个标有“6 V 3 W”的小灯泡L和一个定值电阻R2，两个开关S1、S2，做成了既能保温又能照明的装置，其工作原理如图所示. 请解答下列问题(忽略温度对电阻的影响).(1)只闭合开关S1时，R1的功率是多大？(2)只闭合开关S2时，为使小灯泡L能正常发光，R2的阻值应是多大？电路消耗的电功率是多大？(3)从节能的角度，请你对此装置提出一条改进意见：__________________________.34. (8分)图示为一名飞行爱好者自制的飞行器. 该飞行器利用150个大小相等的氦气球所受的浮力牵引上升，驾驶者和飞行器所有装置的总质量为270 kg(包括氦气质量)．某次飞行时，9 h飞行了380 km.请解答以下问题．(g取10 N/kg，ρ空气＝1.29 kg/m3，忽略阻力及所载物体受到的浮力．计算结果保留一位小数)(1)此次飞行的平均速度是多少？(2)飞行器在空中匀速上升时，150个氦气球受到的浮力是多大？每个氦气球的体积是多大？(3)要使飞行器安全下落，可采取的方法是________________________________________________．2011年陕西省初中毕业学业考试(副题)评分说明：1～8小题，每小题2分，共16分．2. B 【解析】根据题中信息，用陶瓷激光器点燃内燃机的气缸内的混合物，可增加燃烧的彻底性，能减少环境污染，即A 正确；由于热值是燃料本身的一种属性，所以只要燃料确定，其热值是不变的，即B 错误；由于陶瓷激光器可使气缸内的混合物燃烧的更充分，即燃烧相同的燃料，其释放的热量会变大，即有效利用的变多，所以效率变高，即C 正确；据激光的特点知，D 说法也是正确的．故选B.5. C 【解析】本题考查了对电磁波的理解和认识．电磁波可以在真空中传播，A 错误；电磁波的传播速度和光的传播速度相同，都是3×108 m/s ，B 错误；金属可以反射电磁波，C 正确，据公式c ＝λf 知，λ＝c f ＝3×108 m/s 2.45×109 Hz≈0.122 m ，D 错误．故选C. 6. 7. A 【解析】本题考查同学们对新信息的处理和理解能力．由题目中“抵御零下130 ℃的低温”可知，其隔热性能很好，所以A 是错误的．根据题中所给信息，其他的选项都是正确的．8. A 【解析】本题考查凸透镜成像规律的应用．由于此时在光屏上得到一个倒立、缩小的实像，即表明蜡烛在2倍焦距以外，光屏在另一侧的1倍焦距和2倍焦距之间；所以若固定蜡烛和光屏的位置不动，参考答案及解析将透镜向蜡烛移动，根据光路的可逆性可知，当蜡烛到达透镜的1倍焦距和2倍焦距之间，光屏在透镜的2倍焦距以外，会在光屏上呈现一个清晰、倒立、放大的实像．故选A.注：9～23题为化学试题24. (每空1分，共2分)电 其他形式的 【解析】本题考查能量的转化．太阳能电池是先将太阳能转化为电能，后将电能转化为化学能储存在电池中，当用电时，将电能再转化为其他形式的能．25. (每空1分，共3分)变小 变大 变大 【解析】本题考查了动态电路的分析．由于该电路是串联的，当滑片向左移动时，有效电阻变小，根据串联电路中电阻之比等于电压之比可知，滑动变阻器两端的电压变小，灯泡两端的电压变大；由于该电路中的总电阻变小，所以根据欧姆定律知，电路中的总电流变大，即电流表示数变大，据公式P ＝UI 知，小灯泡的电功率变大．26. (每空1分，共3分)液化 放出 多 【解析】本题考查物态变化的判断及对应过程中吸放热情况的理解．据题意可知，该物质在冷凝器中放热，发生了液化现象，用水来转移热，是由于水的比热容大的原因，即相同质量的水和其他液体比较，升高相同温度时，水吸收的热量最多．27. (每空2分，共4分)120 25 【解析】本题考查了功、机械效率的计算．在提升过程中，人对湿衣物所做的功是有用功，即W 有＝Gh ＝80 N ×1.2 m ＝96 J ；由机械效率是80%可知，W 总＝W 有η＝96 J 80%＝120 J ，再根据公式W 总＝Fs 知，此时F ＝W 总s ＝120 J 1.2 m ×4＝25 N. 28. (二选一)(1)增大接触面积，减小压强(1分) 2×108 (2分)(2)大气压的作用(1分) 400(2分) 【解析】该题考查了固体压强和大气压力的计算．(1)根据公式有p ＝F S ＝20 N 1×10－7 m 2＝2×108 Pa.(2)根据公式p ＝F S得，F ＝pS ＝1×105 Pa ×0.004 m 2＝400 N. 29. (1)如答图－1所示(2分) (2)如答图－2所示(2分)(第29题答图－1)(第29题答图－2)【解析】本题考查了力的示意图的作法、对右手定则的理解和应用及线圈的绕法．可根据磁体间的作用规律，先判断出该螺线管的N 、S 极，然后再根据电流的方向，利用右手定则判断螺线管的绕法．30. (每空1分，共4分)(1)伸出桌面的长度 (2)改变物体的内能(3)在同一平面内 (4)电流的方向(或磁场的方向)【解析】(1)由于音调的高低与物体振动的频率有关，所以通过改变尺子伸出桌面的长度，来达到改变其音调的目的．(2)当反复弯折铁丝时，手对铁丝做功，使得铁丝的内能增加，温度升高，即通过做功改变了铁丝的内能．(3)据图能看出，在发生反射时，反射光线、入射光线和法线在同一个平面上．(4)据该实验可知，通电导线在磁场中的受力方向与两个因素有关，一是电流的方向，二是磁场方向．31. (1)如答图－1所示(2分) (2)试触(1分) (3)如答图－2所示(1分)(4)I 2(R x ＋R 0)(1分) 10.86(1分) 10.51(1分)(第31题答图－1)(第31题答图－2)32. (1)物体间力的作用是相互的(或力可以改变物体的运动状态等)(1分) (2)①橡皮筋的伸长量(1分) ②小车的质量越大，小车运动的距离越短(2分) ③橡皮筋的根数(或水平面的粗糙程度或电池的质量等)(1分) (3)做匀速直线运动(2分) (4)总量保持不变(1分)33. 解：(1)闭合开关S 1时电路为R 1的简单电路，由P ＝UI 和I ＝U R得，R 1的功率为 P 1＝U 2R 1＝（9 V ）29 Ω＝9 W(2分) (2)只闭合开关S 2，小灯泡L 与R 2串联，由P ＝UI 得，灯泡正常发光时电路中的电流为I ＝P L U L ＝3 W 6 V＝0.5 A(1分) R 2两端的电压为 U 2＝U －U L ＝9 V －6 V ＝3 V(1分)由I ＝U R 得，R 2的阻值为R 2＝U 2I ＝3 V 0.5 A＝6 Ω(1分) 电路消耗的电功率P 总＝UI ＝9 V ×0.5 A ＝4.5 W(1分)(3)将R 1安装在散热板中间(或将R 2换成电热丝或将小灯泡换成LED 灯)(2分)(其他答案只要合理，均予计分)【解析】本题考查了电路图的分析及电功率的计算．(1)闭合S 1时，电路中工作的只有电阻R 1，即其所消耗的功率是P 1＝U 2R 1＝9 W ；(2)若使灯泡正常发光，则通过灯泡的电流是I L ＝P L U L＝0.5 A ，所以此时R 2两端的电压是U 2＝U －U L ＝3 V ，据欧姆定律可知，R 2的阻值是R 2＝U 2I＝6 Ω，此时电路中所消耗的总功率是P 总＝U 总I 总＝4.5 W ；(3)从节能的角度改进，可以将R 1安装在散热板的中间或将R 2换成电热丝或将小灯泡换成节能灯等． 34. 解：(1)平均速度v ＝s t ＝380 km 9 h≈42.2 km/h(2分) (2)驾驶者和飞行器的总重力为G ＝mg ＝270 kg ×10 N/kg ＝2 700 N(1分)由二力平衡条件可知，150个氦气球受到浮力是F 浮总＝G ＝2 700 N(1分)每个氦气球受到的浮力是F 浮＝F 浮总150＝2 700 N 150＝18 N(1分) 由F 浮＝ρ空气gV 得，每个氦气球的体积是V ＝F 浮ρ空气g ＝18 N 1.29 kg/m 3×10 N/kg ≈1.4 m 3 (2分) (3)根据实际情况，击破几个气球(或剪断几根拴气球的绳子)(1分)【解析】本题考查了速度及浮力的相关计算．(1)该飞行员的平均速度是v ＝s t ＝380 km 9 h≈42.2 km/h ；(2)由于此时该装置匀速上升，即此时的浮力等于整个装置的重力，即F 浮总＝G 总＝mg ＝270 kg ×10 N/kg ＝2 700N ，所以每个气球的浮力是F 浮＝2 700 N 150＝18 N ；由阿基米德原理知，此时每个气球的体积是V ＝F 浮ρ空气g≈1.4 m 3；(3)若使飞行器安全下落，根据实际情况可以剪掉几根拴气球的绳子或击破几个气球等．。

作图题11 滑轮组作图一．作图技巧滑轮组绕线作图（1）绳子段数n 的计算方法：①距离关系确定：n ＝Sh(S 为绳端移动距离,h 为重物移动距离)；②力关系确定：F G n 总。

（2）找“起点”：根据“奇动偶定”的原则确定绳子的起点位置,即若n 为偶数,绳子从定滑轮绕起,若n 为奇数,绳子从动滑轮绕起。

二．真题精练1.（西藏中考真题）如图所示,一物体静止在斜面上,图中已经画出了支持力的示意图,请画出物体受到的重力与摩擦力的示意图。

【答案】 解：如图所示：【考点】重力示意图,摩擦力的示意图【解析】【解答】重力的方向始终是竖直向下的,物体受到的静摩擦力的方向与物体运动趋势的方向相反,如下图所示：【分析】物体受到的重力竖直向下；物体受到的摩擦力和物体相对运动方向相反。

2.（南京中考真题）如图（a）所示,空缆车随缆绳做匀速直线运动,在图（b）中画出缆车的轿厢（以方框表示）受力示意图（不计空气阻力）。

【答案】解：如图所示：【考点】弹力,重力及其大小的计算【解析】【解答】空缆车随缆绳做匀速直线运动,则轿厢也是做匀速直线运动,受力平衡,受到竖直向下的重力G和竖直向上的拉力F的作用,这两个力大小相同,作用点在轿厢的中心,示意图如图所示：【分析】作重力的示意图,力的作用点在物体几何中心上,方向竖直向下,重力用字母G表示,作绳子拉力的示意图,力的作用点在接触点上,方向指向绳子收缩的方向,用字母F表示。

3.（连云港中考真题）如图所示,物体A放在B上,在水平拉力F作用下一起向右做匀速直线运动,不计空气阻力,画出物体A的受力示意图。

【答案】解：如图所示；【考点】力的三要素及力的示意图,重力示意图【解析】【解答】物体A放在B上,在水平拉力F作用下一起向右做匀速直线运动,物体A处于平衡状态,A受到重力和支持力,从物体A的重心沿竖直向下和竖直向上分别画出重力和支持力的示意图,如图所示：【分析】物体受到的重力竖直向下,支持力和支撑面垂直。

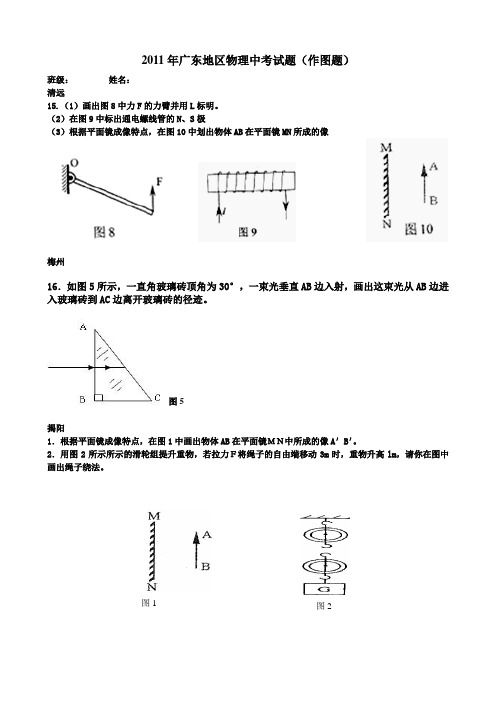

2011年广东地区物理中考试题（作图题）
班级：姓名：
清远
15.（1）画出图8中力F的力臂并用L标明。

（2）在图9中标出通电螺线管的N、S极
（3）根据平面镜成像特点，在图10中划出物体AB在平面镜MN所成的像
梅州
16．如图5所示，一直角玻璃砖顶角为30°，一束光垂直AB边入射，画出这束光从AB边进入玻璃砖到AC边离开玻璃砖的径迹。

图5
揭阳
1．根据平面镜成像特点，在图1中画出物体AB在平面镜ＭＮ中所成的像A＇B＇。

2．用图2所示所示的滑轮组提升重物，若拉力Ｆ将绳子的自由端移动3m时，重物升高lm，请你在图中画出绳子绕法。

图1 图2
广州
17．根据图9所示的实物电路，在虚方框内画出对应的电路图．
18．如图10，物体沿粗糙水平面向右运动．画出该物体所受重力、支持力和摩擦力的示意图．
19．如图11所示，一束光线垂直射到玻璃砖的一个面．作出这束光线进入玻璃砖内的径迹和从斜面离开玻璃砖后的大致径迹．要求在斜面处标出法线．
佛山
16.如图甲所示，物体A 静止在水中，请画出物体A 所受力的示意图。

17．如图乙所示，条形磁铁的N 极与通电螺线管的C 端相互吸引，请标出通电螺线管的磁极和电源的正
负极，在A 点画出小磁针并标出它的N 极
图
9 S
L v 图
10 图11。

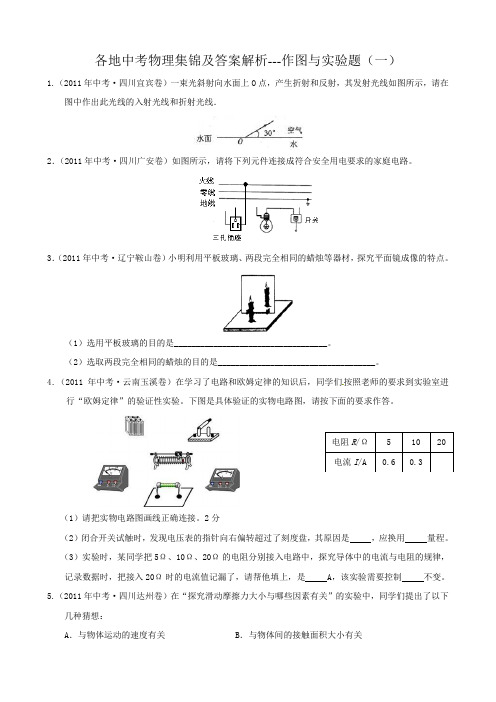

各地中考物理集锦及答案解析---作图与实验题（一）1.（2011年中考·四川宜宾卷）一束光斜射向水面上O 点，产生折射和反射，其发射光线如图所示，请在图中作出此光线的入射光线和折射光线．2．（2011年中考·四川广安卷）如图所示，请将下列元件连接成符合安全用电要求的家庭电路。

3．（2011年中考·辽宁鞍山卷）小明利用平板玻璃、两段完全相同的蜡烛等器材，探究平面镜成像的特点。

（1）选用平板玻璃的目的是___________________________________。

（2）选取两段完全相同的蜡烛的目的是____________________________________。

4.（2011年中考·云南玉溪卷）在学习了电路和欧姆定律的知识后，同学们按照老师的要求到实验室进行“欧姆定律”的验证性实验。

下图是具体验证的实物电路图，请按下面的要求作答。

（1）请把实物电路图画线正确连接。

2分（2）闭合开关试触时，发现电压表的指针向右偏转超过了刻度盘，其原因是 ，应换用 量程。

（3）实验时，某同学把5Ω、10Ω、20Ω的电阻分别接入电路中，探究导体中的电流与电阻的规律，记录数据时，把接入20Ω时的电流值记漏了，请帮他填上，是 A ，该实验需要控制 不变。

5.（2011年中考·四川达州卷）在“探究滑动摩擦力大小与哪些因素有关”的实验中，同学们提出了以下几种猜想：A ．与物体运动的速度有关B ．与物体间的接触面积大小有关C．与物体间的接触面的粗糙程度有关 D．与压力大小有关实验室提供的器材有：一面较光滑一面较粗糙的长木板、两个带钩的长方体木块和一支弹簧测力计。

（1）实验中要用弹簧测力计水平匀速拉动木块，是因为由知识可知，此时木块所受的滑动摩擦力等于弹簧测力计的示数。

（2）下表是小李同学设计并记录的实验数据表格：小李同学的实验可以验证猜想（填猜想序号）是（填“正确”或“错误”）的。

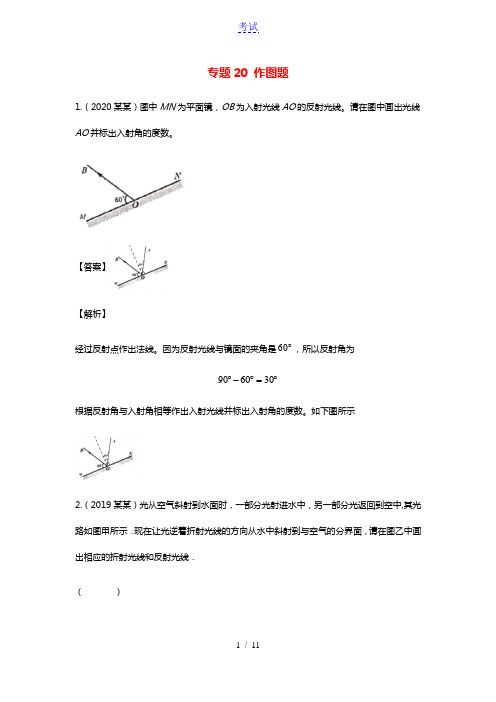

专题20 作图题1.（2020某某）图中MN为平面镜，OB为入射光线AO的反射光线。

请在图中画出光线AO并标出入射角的度数。

【答案】【解析】经过反射点作出法线。

因为反射光线与镜面的夹角是60︒，所以反射角为︒-︒=︒906030根据反射角与入射角相等作出入射光线并标出入射角的度数。

如下图所示2.（2019某某）光从空气斜射到水面时，一部分光射进水中，另一部分光返回到空中,其光路如图甲所示．现在让光逆着折射光线的方向从水中斜射到与空气的分界面，请在图乙中画出相应的折射光线和反射光线．（）【答案】【解析】图中已经过入射点O作垂直于界面的法线，根据反射角等于入射角在水中法线的另一侧画出反射光线；光从水斜射入空气中，根据折射角大于入射角画出折射光线，折射光线要比原来远离法线．如图所示：3.（2018某某）一棵小树生长在水塘中，图中用带箭头的线段AB表示小树露出水面的部分.请在图中画出AB通过水面反射所成的像A,B,.【答案】见解析所示【解析】分析：要作出AB通过水面反射所成的像，要先知道平面镜成像的特点：像与物到平面镜的距离相等、连线与镜面垂直、大小相等、虚像、左右相反，及像与物关于平面镜对称；其次，先作出两个端点A、B在平面镜中的像点，连接像点即为物体AB在平面镜中所成的像。

解答：先根据像与物关于水平面镜对称，作出端点A在平面镜中的像点A′，端点B在水平面镜中的像点B′重合，用虚线连接A′、B′即为物体AB在水平面镜中所成的像，如图所示：【点睛】平面镜成像实验探究出的像与物的具体关系是：大小相等、连线与镜面垂直、到镜面的距离相等、左右相反；作物体在平面镜中所成的像，常用方法是：作出端点（或关键点）的像点，用虚线连接像点得到物体的像。

（2015·某某）如图，L表示凹透镜，MN为主光轴，O点为光心。

图甲和图乙表示经过凹透镜的两条特殊光路，请请运用凹透镜的特殊光路，在图丙中画出物体AB通过凹透镜所成虚像A＇B＇的光路图。

作图一．按照题目要求作图（1）如图（甲）所示，请标出通电螺线管管的N 、S 极并用箭头画出图中磁感线的方向．（2）如图（乙）所示，SA 、SB 是光源S 发出的两条光线．其中SA 平行于主光轴，SB 过左焦点，请画出这两条光线通过凸透镜后出射光线（注意标出箭头方向）。

23．如图，平行于主光轴的两条光线射向凸透镜，请画出它们通过透镜后的折射光线．24．如图所示，足球在水平草地上向右减速滚动，请画出足球受到所有力的示意图。

（1）根据图甲中的入射光线画出相应的折射光线． （2）画出图乙中茶杯所受重力的示意图．（3）如图丙所示，请标出小磁针静止时的N 极与S 极．(1)如图甲所示，水平地面上的足球处于静止状态，画出它受力的示意图．(2)在图乙中画出通过透镜后的折射光线．(3)根据安全用电原则，将图丙中开关、两只“220V 40W ”电灯连在家庭电路中，要求开关同时控制两灯，且能正常发光．第22题图 F F甲 乙丙 O（1）如图a所示，一束光从空气斜射到玻璃砖上，请画出玻璃内的折射光线（大致方向）．（2）用如图b所示的滑轮组提升重物，请用笔画线组装成最省力的滑轮组．三、解答题(本题共7小题。

共51分．解答25、26、29题时应有解题过程)24．(8分)按照题目要求作图：(1)如图甲所示，重50N的物体静止在水平地面上，画出它所受重力G和支持力F的示意图．(2)根据平面镜成像特点，在图乙中作出物体AB在平面镜MN中所成的像A′B′．(3)如图丙所示是一个已知N、S极的通电螺线管，在图中标出通电螺线管外部磁感线(虚线)的方向和电源的正、负极．(4)在图丁所示电路的两个虚线框内分别填入电源或开关的符号．并满足闭合任意一个开关都能使小灯泡L发光．24．(6分)按照题日要求作例：(1)画出静止在斜面上的物体(如图13所示)所受重力的示意图．(2)画出图14中入射光线AO的反射光线，并标出反射角(用字母β表示)(3)如图15所示，用笔画线代替导线将电灯、开关、三眼插座接到电路中28．(6分)按照题目的要求作图：(1)如图甲所示，S 是一个发光点，S’是它在平面镜中成的像，SA 是S 发出的一束光。

2011年湖北省黄冈市中考物理试卷一、选择题（每小题2分，满分20分）1．（2011•鄂州）如图所示的光现象中，属于光的反射现象的是（）A．雨后的彩虹B．显微镜观察桌面C．日晷指针的影子D．水中的太阳2．（2011•鄂州）音乐小组的几位同学制作了各自的乐器，乐器发声的波形图如下图所示，对此说法不正确的是（）A．乐器发声时都在振动B．乐器发声的音色相同 C．乐器发声的响度相同D．乐器发声的音调相同3．（2011•鄂州）将肉片直接放入热油锅里爆炒，会将肉炒焦或炒糊，大大失去鲜味．厨师预先将适量的淀粉拌入肉片中，再放到热油锅里爆炒，炒出的肉片既鲜嫩味美又营养丰富，对此现象说法不正确的是（）A．在炒肉片过程中，肉片的温度升高，内能增加B．附着在肉片外的淀粉糊有效防止了肉片里水分的蒸发C．在炒肉片过程中，肉片内能增加主要通过做功实现的D．附近能闻到肉香体现了分子在不停地做无规则的运动4．（2011•鄂州）小阳闭合开关后，发现电灯不亮，他用试电笔测试图中的a、b、c、d四点，只有d点发光，那么可能发生的故障是（）A．电灯灯丝断了B．cd间某处断路C．ab之间某处断路D．开关处短路5．（2011•鄂州）家用电器电冰箱、电风扇等，其主要部件都是电动机，那么电动机是根据下列哪种现象制成的（）A．磁场对电流的作用B．电磁感应C．电流的磁效应D．电流的热效应6．（2011•鄂州）下面是日常生活中有关事例的描述，其中正确的是（）A．用吸管吸牛奶是利用了嘴的吸力B．高压锅能使食物很快煮熟是因为提高了水的沸点C．水从自来水管流出是因为大气压强的作用D．鸟能在空中滑翔是由于受到浮力的原因7．（2011•鄂州）杂技节目表演中，一位杂技小丑穿着很长的大皮鞋，站在水平舞台上向观众鞠躬致意，双脚不动上身没有躬下，而是整个身子笔直缓慢向前倾斜却不倒下．下列说法不正确的是（）A．小丑的鞋子可能很重，有助于降低重心B．小丑的鞋子长，支撑面扩大了，使重心在支撑面以内C．小丑的鞋底受到了地面的摩擦力D．小丑对地面的压力与地面对小丑的支持力大小相等8．（2011•鄂州）高铁动车组在高速行驶时是利用车上电动机提供的动力，到站前又可以先停止供电，车速从200km/h 减至90km/h，这段时间是利用车的惯性前进，磁场中线圈随车轮一起转动，产生感应电流，在90km/h以下才进行机械刹车，这样既可以减少机械磨损又可以节约能源．整个过程中没有涉及到的能量转化的是（）A．电能转化为机械能B．机械能转化为电能C．机械能转化为内能D．内能转化为机械能9．（2011•鄂州）小阳设计一个天然气泄漏检测电路，如图甲所示，R为气敏电阻，其阻值随天然气浓度变化曲线如图乙所示，R0为定值电阻，电源电压恒定不变．则下列说法正确的是（）A．天然气浓度增大，电压表示数变小B．天然气浓度减小，电流表示数变大C．天然气浓度增大，电路消耗的总功率变小D．天然气浓度减小，电压表与电流表示数的比值不变10．（2011•鄂州）在弹性限度内，弹簧的弹力大小与弹簧的伸长量成正比，即F=kx，其中F为弹力大小，x为伸长量，k为弹簧的劲度系数．已知某弹簧劲度系数为100N/m，原始长度为10cm，则在弹力为5N时，弹簧长度可能为（）A．10cm B．15cm C．20cm D．25cm二．填空与作图（满分27分）11．（2011•鄂州）医学上针对外伤的疼痛常用“冷疗法”治疗，其原理是医生用一种叫做氯乙烷的气态有机物，对准人的伤口处喷射，它在加压下_________（填物态变化名称），又在皮肤上迅速_________（填物态变化名称），同时_________大量的热，使人体受伤部位的内能_________，温度降低，皮肤血管收缩，神经纤维传导速度变慢，类似局部麻醉，人的伤痛很快消失，同时防止伤口处形成淤血．12．（2011•鄂州）如图是小阳制作的多用途手电筒，AB处是可插入胶片的小插口，CD、EF是可左右伸缩的套筒，DF处装入凸透镜．当手电简先作照明用时，调节套筒，使灯泡灯丝处于_________位置，射出平行光线；在此基础上，作幻灯机使用时，在AB处插入幻灯片，接下来应把套筒向_________（填“左”或“右”）移动，才能在前方屏幕上观察到_________（填“正立”或“倒立”）放大的实像．请你再动脑思考指出该手电筒另外一项不同的功能：_________．13．（2011•鄂州）2011年入春以来，我省大部分地区出现了特大旱灾，为抗旱救灾朝阳村新安装了一台质量为300kg、功率为8KW的抽水机．安装时为了对地面的压强不超过4×104Pa，抽水机底座下的轻质木板面积至少为_________ cm2．已知该抽水机出水流量是90m3/h，正常工作30min，抽水高度为20m，则抽水机的工作效率是_________．14．（2011•鄂州）小阳利用磁敏电阻为他的自行车设计了一个速度计，磁铁固定在自行车的辐条上，磁敏电阻固定在自行车的后车架上，安装示意图如图甲，工作电路如图乙，已知电源电压为6V恒定不变．当磁铁与磁敏电阻R s 靠得最近时阻值为200Ω，磁铁与磁敏电阻R s离得最远时阻值为400Ω，靠近或远离时的实际电阻在这两者之间变化；当R0两端电压不低于4.5V时电子计数器就能有效计数，低于4.5V就不能产生计数，车轮每转动一圈就计数一次．为保证电子计数器有效工作，电阻R0最小阻值为_________Ω．某次行驶中，小明发现5分钟恰好完整计数了300次，车轮的周长为3m，则这段时间内自行车行驶的平均速度为_________km/h．15．（2011•鄂州）如图所示，小阳在公园水面上玩水上滚球的游戏，人处于充足空气的薄壁透明塑料圆球里，他发现水下A处有一条金鱼，设小阳的眼睛在B处，圆球的球心在O点．请你作出小阳观察到金鱼的光路图及确定金鱼实际的大致位置．16．（2011•鄂州）课堂演示实验时，老师让小钢球从斜面滚下，在水平桌面上运动，经过一条形磁铁附近，运动轨迹如图所示．请作出小球在图中位置时水平方向上的受力示意图．三．实验与探究（满分17分）17．（2011•鄂州）小阳与实践小组成员利用假期到水库清理水面垃圾，发现水面有一形状不规则且不吸水的小固体漂浮物，为研究该物体密度，小组同学找来了弹簧测力计、滑轮、塑料吸盘、细线等器材，进行了如下实验．（1）如图甲所示，擦干该物体，静止时读出弹簧测力计的示数为F1，（2）如图乙所示，小阳还应_________，再读出弹簧测力计的示数为F2，（3）则该物体的密度ρ=_________．（已知水的密度为ρ水，忽略绳重与摩擦）（4）为确保实验成功，请你提出一条合理的建议：_________．18．（2011•鄂州）小阳利用已有的实验器材，为了测定标有“2.5V”字样小灯泡的额定功率，设计了如图甲所示的电路图，其中定值电阻R0的阻值为5Ω．（1）请你依据电路图用笔画线代替导线，把图乙连接完整．（导线不得交叉）（2）正确连接好电路后，闭合开关S，调节滑动变阻器滑片，使电流表A1示数为_________A时，小灯泡正常发光．此时电流表A2的示数如图丙所示，则小灯泡的额定功率为_________W．（3）在实验测量过程中，电流表A1与R0串联起来作用相当于_________．19．（2011•鄂州）小阳学习了热学知识后，知道晶体凝固过程会放热，但温度保持不变．由此引发了他的思考，晶体凝固过程放热的多少与哪些因素有关．（1）他猜想：晶体凝固过程放热的多少可能与晶体的质量有关．你的猜想：_________．（2）小阳根据自己的猜想，进行了如下探究：取不同质量的海波让它们刚好完全熔化，迅速放入质量相等、初温相同的两烧杯冷水中．如图所示，待海波刚凝固完毕后，迅速用温度计测出各自烧杯中水的温度，通过比较_________来确定质量不同海波凝固过程放热的多少．（3）在探究过程中，小阳发现海波凝固完毕后，温度计示数变化不太显著，请指出造成此现象韵一种可能原因：_________．四．应用与创新（满分16分）20．（2011•鄂州）“中国的三一，世界的三一”，三一重工集团自主创新研制的长臂泵车创造了多项吉尼斯记录．3月20日为支援福岛核电站，三一重工集团将62米泵车通过海路运往日本．该泵车部分技术参数如下表所示：（忽（1）海上运输船运载泵车前后，排开海水的体积变化了多少？（ρ海水=1.0×103kg/m3）（2）在水平地面上，泵车开始工作时，在液压顶的作用下缓慢伸展开多节长臂，使之由水平位置升起到与水平方向成30°夹角，历时1分40秒，此时液压顶恰好与完全伸直的长臂垂直．长臂展开后简化成粗细均匀的杠杆模型；OA为长臂全长的1/10，如图所示．求此液压顶对长臂的作用力F的大小？（3）在此过程中，液压顶对长臂做功的功率为多少？21．（2011•鄂州）家庭室内装修要用到某种液体乙烯材料和三混粉，工人师傅使用加热与搅拌为一体的用电器，下图是该用电器的工作原理图．先在室温下把液体乙烯材料放入容器中，温控旋转开关接ab开始加热，发光二极管正常发光，当液体温度达到70℃；温控旋转开关自动接cd，发光二极管熄灭，电动机起动，再倒入三混粉在容器中保温搅拌，搅拌均匀后，涂抹到墙壁上使之更加平滑牢固．旋转开关接ab时电路消耗功率为1522W，旋转开关接cd时电路消耗功率为1200W，电动机正常工作的功率为1100W，发光二极管L规格为“2V 0.2W”，R1是加热电热丝，R2是保温电热丝，R0为保护发光二极管正常工作的限流电阻．（忽略温度对电阻的影响）（1）用电器正常工作时，求保温电热丝R2的电阻值．（2）液体乙烯材料质量为6kg，初温为20℃，求温控旋转开关接ab开始加热到刚接cd时，液体乙烯材料吸收了多少热量？C液=1.8×103J/（kg℃）（3）温控旋转开关接ab开始加热到刚接cd时，电路正常工作了6分40秒，该过程中加热电热丝产生的热量为多少？2011年湖北省黄冈市中考物理试卷参考答案与试题解析一、选择题（每小题2分，满分20分）1．（2011•鄂州）如图所示的光现象中，属于光的反射现象的是（）A．雨后的彩虹B．显微镜观察桌面C．日晷指针的影子D．水中的太阳考点：光的反射。

2011年中考物理力学真题1、如图实验装置，斜面长2m，高0.5m，秒表每格1s．重为1N的小车在沿斜面方向、大小是0.3N的拉力F作用下，从底端匀速到达顶端，秒表变化如图（指针转动未超过一周）。

求：（1）拉力所做的功；（2）拉力的功率；（3）斜面的机械效率。

2、如图甲所示是工人利用滑轮组从竖直深井中提取泥土的情形，所用动滑轮和筐受到的总重力为20N。

某次操作中，将重423N的泥土以0.4m/s的速度匀速提起，在此过程中工人的拉力F所做的功随时间变化的图像如图乙所示。

细绳的质量忽略不计，g取10N/kg。

求：（1）拉力F做功的功率（2）利用该装置提升泥土的机械效率；（3）在提起泥土上升3m的过程中，拉力F克服摩擦力做的功。

3、某型号挖掘机的实物图(甲) 和作业范围图(乙)以及部分相关数据表，如下图所示。

挖掘机在4s内将装满铲斗的密度为1.6×l03kg／m3的泥土，从最大挖掘深度处送到位于最大卸料高度的装载车上。

取g=10N／kg，求：（1）挖掘机静止在水平地面上不工作时（如图甲），对地面的压强。

（2）铲斗内泥土的质量。

（3）移送泥土的过程中，挖掘机对泥土所做的功。

（4）移送泥土的过程中，发动机的总功率是40kW，此过程挖掘机的机械效率。

4、今年长江中下游遭遇了50年以来最长时间的干旱，各地都在抽水抗旱。

图20是某村抽水抗旱的示意图，水泵的流量为180m3/h（每小时流出管口的水的体积），抽水高度H为12m。

（1）水泵的轴心距水面的高度h最大为多少?（2）该机械装置所做有用功的功率为多少?（3）带动水泵的动力装置为柴油机，每小时燃烧的柴油为1.25L。

则整个机械装置的效率为多少?5、如图甲所示，是建筑工地上工人利用滑轮组将底面积0.05m 2、质量100kg 的方形重物A 在1min 匀速提高5m ．如果工人实际拉力是625N ．（g=10N/kg ）求：①(2分)物体A 受到的重力是多少？按图乙将A 放在水平地面时，对地面压强多大？ ②(2分)用滑轮组提起物体A ，工人所做功的功率是多少？ ③(2分)该滑轮组的机械效率是多少？6、履带式推土机在松软和泥泞的作业环境下发挥着巨大的作用.图25为某品牌履带式推土机,右下表为其主要参数.根据表中提供的信息,回答并计算下列问题: (1)“履带”的主要作用是什么?“履齿”的主要作用是什么?(2)该推土机静止时对地面的压强(g 取10N/kg).(3)假若该推土机以额定功率进行推土作业,在平直的场地上以1m/s 的速度匀速行驶了5m,求推土机所受的阻力和推土机所做的功.7、河池飞机场位于河池市西北方向的见塘山，距离河池市中心37公里。

各地中考物理集锦与答案解析---作图与实验题（二）1．（2011年·山东济宁卷）如图所示，小聪通过一平面镜看到小猫要偷吃小鱼。

图中画出了入射光线和反射光线，但未标出光的传播方向。

请你在图中用箭头标出小聪看到小猫偷鱼吃时的光的传播方向，并根据光的反射规律画出平面镜。

2.（2011年中考·湖北黄石卷）请用笔画线代替导线将如图所示的实物图补充完整。

要求：①小磁针的指向满足如图所示方向；②滑动变阻器的滑片向A 端移动后，通电螺线管的磁性减弱；③原有导线不得更改。

1题 2题 3题3.（2011年中考·辽宁阜新卷）在“观察水的沸腾”的实验中：（1）请你指出图甲中实验操作错误之处是。

（2）改正错误后，继续实验。

当水温升高到90℃时，每隔1min记录一次水的温度，直到水沸腾后再持续几分钟为止。

数据记录如下表：①第2min温度计示数如图乙所示，此时水的温度是℃；②根据表中数据可知：水的沸点是℃，由此可判断出当时水面上方的气压（填________（“高于”、“等于”或“低于”）1标准大气压，水沸腾时的特点是。

（3）水沸腾时，可以看到水面上不停的冒“白气”产生此现象的原因是。

4.（2011年·四川达州卷）在“用伏安法测电阻”的实验中：（1）实验原理是。

（2）在下左图中将滑动变阻器正确连入电路（未知电阻大于5Ω）（3）如某次测量中，老师只提供了下列器材：电压恒定的电源一个（电压未知）、电流表一只、定值电阻R0一个（电阻已知）、单刀开关两只、导线若干。

测待测电阻R x的值，请用给定的器材（可不用完）按下列要求完成实验：①在上右图的虚线框内画出你设计的电路图②扼要写出实验的主要步骤（指出物理量的名称并用相应的符号表示）a． .b． .③R x的数学表达式为：R x= （用所测量的物理量及相应的符号表示）。

5．（2011年中考·江苏连云港卷）在“探究杠杆的平衡条件”的实验中：（1）在没有挂钩码时杠杆的平衡位置如图（甲）所示。
