HK-288浊度分析仪中文说明书03.01.17-03(2013.4.19)
- 格式:pdf
- 大小:312.37 KB
- 文档页数:26
浊度仪使用方法范文浊度仪是用来测量水样浑浊程度的仪器,是水环境监测中常用的设备之一、下面将介绍浊度仪的使用方法,包括准备工作、仪器操作和数据分析。
一、准备工作1.选取适当的浊度仪:根据需要测量的样品种类和浊度范围,选择合适的浊度仪器。
2.校准浊度仪:使用标准浊度溶液(一般为硅胶溶液)对浊度仪进行校准,确保仪器的准确性。
3.准备样品:根据需要测量的水样特性选择合适的容器,并将其清洗干净,使其不会影响浊度测量结果。
二、仪器操作1.打开浊度仪:按照仪器说明书的要求,打开浊度仪电源并将其预热一段时间,以确保测量的准确性。
2.设置参数:根据被测样品的特性,设置浊度仪的相关参数,如样品测量范围、测量单位等。
3.装入样品:将准备好的水样倒入浊度仪的测量室(一般为一个透明的玻璃仓),并确保样品平整,不产生气泡和异物。
4.开始测量:根据仪器说明书的要求,点击开始或测量按钮,启动浊度仪进行测量。
仪器会发出光线束,透过样品并通过光电二极管接收到的散射光信号来计算浊度值。
5.读取结果:待测量过程结束后,浊度仪会自动计算出样品的浊度值,并显示在仪器屏幕上。
记录或保存测量结果,以备后续分析。
三、数据分析与处理1.比较测量结果:将测得的浊度值与相关标准进行比较,以判断水质的清澈程度。
通常,浊度值越高,表示水样的浑浊程度越大。
3.理论分析:浊度仪测量的是样品中的散射光信号,可以根据散射光的理论来进一步分析浊度结果。
例如,使用光学方程和散射理论,了解浊度值与样品中颗粒物质的浓度和粒径分布之间的关系。
四、仪器维护与保养1.清洁仪器:定期清洁浊度仪的仪器表面和光学系统,以防止灰尘、指纹等杂质影响测量的准确性。
2.保养仪器:根据仪器说明书的要求,定期更换仪器内部的滤光片、光源等易损件,以保证仪器的正常工作。
3.校准浊度仪:定期校准浊度仪的测量范围和准确性,以确保测量结果的准确性和可靠性。
浊度仪是一种精密的仪器,其准确性受到许多因素的影响,包括环境温湿度、光源强度、样品的性质等。
WGZ-100浊度仪仪器工作原理、特点1.本仪器采用积分球式浊度测定原理:一束平行光在透明液体中传播,如果液体中无任何悬浮颗粒存在,那么光束在直线传播时不会改变方向;若有悬浮颗粒、光束在遇到颗粒时就会改变方身(不管颗粒透明与否)。
这就形成所谓散射光。
颗粒愈多(浊度愈高)光的散射就愈严重。
如图所示:灯源发出的白炽光经聚光镜会聚后照射在针孔上;准直物镜将针孔出射的光线变成一束平行度很好的平行光出射;平行光经样品后分解成透过光和散射光(分别记为T p)和T d),并进入积分球内。
在积分球内壁上装有二保光敏元件,它们分别接收透过光和散射光。
通过光讯号和散射光讯号经电路放大和处理后按下式显示:浊度=K×散射光通量/透过光通量= K×T d/T pK:比例常数。
2.测量值不受液体色泽影响:假定样品是无色的,进入液体的入射光通量为l0,出射光通量亦为l0。
出射光通量、散射光通量和平行透过去时光通量三者关系为(不考虑比色器皿的反射、吸收等):l0=T p+T d如果样品带色,进入液体的入射光将部分被吸收,设液体透过率为T,此时出射光通量l0,、散射光通量T d,和平行透过光通量T p,有关系。
l0,=T×l0T p,= T×T p T d,= T×T d也就是说:无论透过光或散射光它们的强度都衷减速了同一系数T。
此时浊度测量值仍将不变:浊度=K×散射光通量/透过光通量=K×T d,/T p,=K×T×T d /T×T p=K×T d/T p仪器的使用1.仔细检查浊度标准板,如有灰尘、污渍,可用脱脂棉加乙醇、乙醚各半混合液擦净,比色皿可用清洁剂或洗涤精清洗,然后用清水冲净,两个透光面擦干。
仪器预热10分钟。
2.量程选择钮置“100”档,在试样槽后方紧靠右插入浊度标准板(有编号面朝左)。
3.拉杆推入,光路中不置入任何物体,调整“调零”旋钮,使显示读数为“0”(空气校零),拉杆拉出,浊度标准确性板置入光路,调整(校准)旋钮使显示读数为浊度标准板出厂标定值——NTU,在此以后“校准”旋钮不能再随意变动,取出标准板。
浊度仪操作规程范文一、引言浊度仪是用于测量液体中悬浮颗粒物浓度的仪器。
为了保证仪器的正常运行,提高测试准确性和操作安全性,制定本操作规程。
二、安全注意事项1.操作人员应穿戴防护眼镜、防护手套等个人防护装备。
2.禁止在测量时饮食、吸烟等不良习惯,以免误吸或误入食物。
3.严禁将浊度仪用于有毒、易燃、易爆等有害气体环境下。
4.严禁将浊度仪放置在高温、潮湿等有害环境中。
5.长时间不使用浊度仪时,应将电源关闭并断开电源线。
三、准备工作1.检查浊度仪和相关配件是否完好,如有损坏应及时更换。
2.检查电源线是否正常,插头是否接触良好。
3.检查浊度仪的标定是否有效,如无效应重新标定。
4.准备好清洁液和校正溶液。
四、浊度仪的启动1.将电源线连接到电源插座上,确保电源插头接触良好。
2.按下浊度仪上的开关按钮,待指示灯亮起后即可启动浊度仪。
3.预热时间一般为10分钟左右,在此期间不可进行操作。
五、选择测量模式浊度仪一般有多种测量模式可选择,根据实际需求选择合适的测量模式。
常用的有透射测量模式和散射测量模式,根据样品的性质和实际要求进行选择。
六、样品的制备1.样品应保持清洁,无悬浮物等杂质。
2.根据浊度仪的要求将样品放入测量池中,池内液面应保持在适当范围内。
3.根据需要选择合适的温度和搅拌速度,保证样品的均匀性和稳定性。
七、浊度测量1.将测量池置于浊度仪上方并轻轻按下测量按钮。
2.浊度仪开始测量后,显示屏上可看到测量结果。
3.测量完成后,移除测量池,并清洗干净以备下次测量使用。
4.如需进行校正或其他操作,按照浊度仪的操作说明进行。
八、浊度仪的关机1.停止浊度仪的测量操作。
2.按下浊度仪上的关机按钮,并断开电源线连接。
3.清洁浊度仪的外部表面,并将其放置在干燥、通风的地方。
九、浊度仪的维护保养1.定期检查浊度仪的仪器和配件,如有损坏或老化应及时更换。
2.定期进行校正,以保证测量的准确性。
3.清洁浊度仪的外部表面,避免其受到污染和腐蚀。

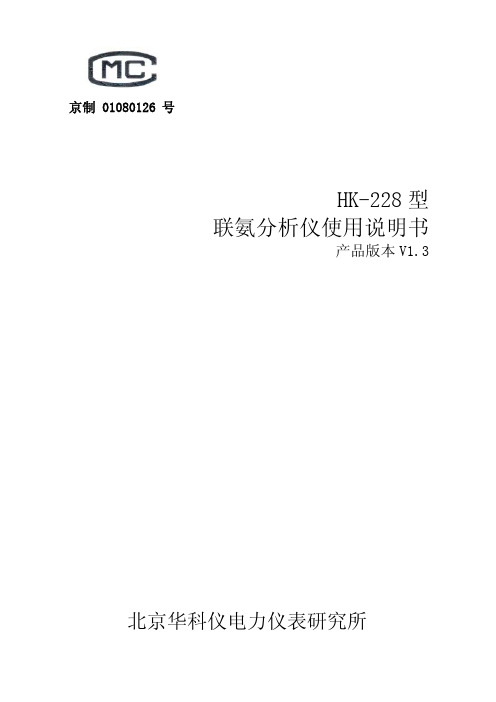

京制 01080126 号HK-228型联氨分析仪使用说明书产品版本V1.3北京华科仪电力仪表研究所目 录一 概述 (1)1.1仪器简介 (1)1.2显示及操作面板 (1)1.3工作原理 (2)二 技术指标 (3)三 试剂的制备 (4)3.1显色试剂的制备 (4)3.2水样的显色方法 (4)3.3联氨储备溶液 (4)四 编 程 (6)4.1开机 (6)4.2程序单元 (6)4.2.1 主菜单 (6)4.2.2 空白校准菜单 (7)4.2.3 曲线校准菜单 (7)4.2.4 参数设置菜单 (8)4.2.5 历史数据菜单 (9)五 仪器的使用 (11)5.1使用条件 (11)5.2仪器安装方法 (11)5.3仪器的校准 (11)5.3.1空白校准的方法 (11)5.3.2曲线校准的方法 (12)5.4水样的测定方法 (15)5.4.1待测水样的要求 (15)5.4.2待测水样的显色 (15)5.4.3水样的测量 (16)5.5注意事项 (16)六 仪表的成套性 (17)附录一:仪表使用注意事项 (18)附录二:曲线校准结果的合理性判定 (19)附录三:更换升级芯片的方法 (20)附录四:仪表配件 (21)HK-228型联氨分析仪一 概述1.1 仪器简介仪器外型为一个密封的塑料壳体,坚固防水;显示屏为大屏幕的点阵液晶,中文菜单,易于理解,操作方便;测量数据为直读式,并可根据需要保存测量值。
1.2显示及操作面板其中,键盘功能如下::垂直或水平循环移动光标,选择所需的菜单或参数。
:当参数选定后,可增加参数的数值;当显示历史数据、对历史数据进行查询时,按此键可显示上页数据。
:当参数选定后,可减小参数的数值。
当显示历史数据、对历史数据进行查询时,按此键可显示下页数据。
:当选定所需的菜单或功能项,按此键可进入该菜单或功能项; :返回上一菜单或上一页。
:排空比色池中的液体,此时测量值不存储。
排液时间设置为16秒。
杭州联测自动化技术有限公司 服务电话:400-185-1718更多资讯请扫二维码杭州联测自动化技术有限公司U-S IN -PTU 110-MY CN 2第2版浊度在线分析仪使用说明书前言●感谢您购买本公司产品。
●本手册是关于产品的各项功能、接线方法、设置方法、操作方法、故障处理方法等的说明书。
●在操作之前请仔细阅读本手册,正确使用本产品,避免由于错误操作造成不必要的损失。
●在您阅读完后,请妥善保管在便于随时取阅的地方,以便操作时参照。
注意●本手册内容如因功能升级等有修改时,恕不通知。
●本手册内容我们力求正确无误,如果您发现有误,请与我们联系。
●本手册内容严禁转载、复制。
●本产品禁止使用在防爆场合。
版本U-S IN-PTU110-MYCN2第二版2021年4月安全注意事项为了安全使用本产品,操作时请务必遵守此处描述的安全注意事项。
关于本手册●请将本手册交于操作者阅读。
●在操作之前,请熟读本手册,并对产品有深入了解。
●本手册只对产品的功能进行阐述,本公司不保证该产品将适合于用户的某一特殊用途。
本产品保护,安全及改造相关注意事项●为了确保安全使用本产品以及由其控制的系统,操作时请务必遵守本手册中所述说明和注意事项。
如果违反操作规程,则有可能会损坏本产品所提供的保护功能。
对由以上情况产生的质量、性能、功能和产品的安全问题,本公司不承担任何责任。
●为本产品及其控制系统安装防雷装置,或为本产品及其控制系统设计安装单独的安全保护电路时,需要借助其他的设备来实现。
●如果需要更换产品的零部件,请使用本公司指定的型号规格。
●本产品不适用于直接关系到人身安全的系统。
如核动力设备、使用放射能的设备、铁路系统、航空机器、船舶用设备、航空设备和医疗器械等。
如果应用,用户有责任使用额外的设备或系统确保人身安全。
●请勿改造本产品。
在本手册中使用以下几种安全标志:危险标志,若不采取适当的预防措施,将导致严重的人身伤害、仪表损坏或重大财产损失等事故。
1.应用DURAG D-R216 烟雾密度计是用于连续测量在烟气通道、烟尘抽气管路及类似情况的烟气排放的浓度。
它不仅记录残余粉尘的数量并监视滤尘设备的有效性,而且还会无惯性地信号化,不允许粉尘或烟气排放速率超量。
不允许烟尘排放速率超过环境污染。
DURAG 测量仪器能很好地完成监测任务,安装最完善的功能,无论任何时间任何气候条件都能自动地、正确地进行控制处理。
DURAG D- R 216 浊度仪由TUV 雷兰技术监督局进行了测试,测试报告为1979年2月15日的936/8080号和1985年2月7日的936/804004号。
2.基本的特性●直接在烟气流中连续就地测量。
●数字化的工作模式使用最新型的微处理器技术和相应软件。
●转换型积分8秒和64秒。
●紧凑型设计:发射器和接收器光学部件壳体使用单个模块。
●容易用一个外部的应用接线盒方式安装。
●有空气清扫单元的保护,具有较长的维修周期。
3.功能描述D-R216 烟尘浓度仪采用透射式工作原理。
测量头和反射器安装在彼此的对面,应用自动对准原理,测量光行程是测量光路的两倍,因而具有双倍的灵敏度,由测量头发射的调制光通过测量光路后又从对面的反射器返回使其行程又是一次测量光路。
测量光束的能量减少是由粉尘粒子引起的,因此测量光的强度与粉尘粒子浓度成比例。
光束在通过测量光路期间均匀光斑的直径实际上比反射器的面积大,这就可以做早期的调整,避免测量头和反射器在安装表面有温度变形情况下产生的测量误差。
测量单元自动补偿光学传感器与光源之间有不可避免的强度漂移,该漂移是因仪器老化和温度变化引起的。
单光源25Hz的调制光被分成测量光束和参比光束,光学扫描器通过组合式的电动隔板的交替打开对测量光束或参比光束进行扫描。
参比光束通过一个对应轨迹进入测量头,每隔64秒测量光束被电动隔板切断一次,参比光束每隔2秒打开一次被光学扫描器扫描。
参比光的强度被数字化并存储作为光测量倍数,每隔0.5秒测量值被更新。
ZY-Ⅲ智能散射光浊度仪使用说明书北京慧泉给排水仪器设备科研所ZY-Ⅲ智能散射光浊度仪使用说明书ZY-Ⅲ智能浊度仪采用散射光原理,其标定溶液采用国际普遍采用的福尔马肼标准溶液。
它是精密、智能化仪器,测量浊度线性好,操作方便,样瓶即放、浊度即现,可称傻瓜式浊度仪。
经中国预防医学科学院监测所检测,结论是:“该仪器测定数值准确、可靠,与美国同类仪器进行同步测定,测定结果基本一致。
”·仪器测量范围为三档:0-2.00;0-20.0;0-200NTU ,三档之间可在测量中自动转换。
·采用数字方法校准零点和标定精度,一旦调好可永久保存。
·仪器有自动跟踪零点的功能,上电即可使用。
·可根据用户要求安装微型打印机,可随时打印浊度值和测量时的日期、时间。
使用环境温度5-40℃,相对湿度< 85%。
本仪器适用于自来水厂、中水处理厂、游泳池水回用、食品饮料行业等。
是水试验室必备仪器。
一、仪器介绍二、操作为使叙述简便,将5个按健做如下标号: 1、接通电源,打开面板上的电源开关,仪器在进行数秒钟的“零点跟踪”后,即可使用。
一般不需要繁复的校准,即开即用,这是本仪器的特点。
上电“零点跟踪”时,显示屏左边显示空气零值(也可称做无标样实时零点值),右边上部显示跟踪过程的取值,下部显示标准空气零值。
强调说明:为使“零点跟踪”正确进行,仪器上电时必须将样品池空置,并盖好池盖,如不能按规定做,会带来测量误差。
跟踪完成后,显示屏右边显示实时日期和显示屏左边显示屏右边 电源开关 按键样品池 池盖时间,操作者可进行测量。
仪器在使用过程中,会自动跟踪零点,以保证测量的精度。
2、在以下特殊情况下,如换灯泡、仪器累计误差增大等,需自行校准仪器。
校准仪器应按如下步骤进行:○1解锁。
按住4#键不动,5~6秒钟后,显示屏时钟的冒号由1秒闪动一次变为快速闪动,表明键盘已解锁。
○2校准。
键盘解锁后,按动2#键一次,显示屏右边下行显示00XXYY,其中,ⅹⅹ表示调零粗调电位器值,YY表示调零细调电位器值。
