乐清市充磁机使用说明书第一章引言感谢您选择使用乐清市充磁机。
本说明书将为您提供详细的使用流程、安全注意事项以及常见故障处理方法等信息。
第二章产品概述1.高效能：乐清市充磁机采用先进的电磁技术，能够快速且准确地给磁性材料进行磁化处理。
2.安全可靠：乐清市充磁机具有完善的安全保护措施，如过载保护、短路保护等，确保用户的安全使用。
3.操作简便：乐清市充磁机采用人性化设计，操作简单，即使是没有经验的用户也能轻松使用。
第三章使用流程1.准备工作（1）选择合适的磁性材料，并确保其表面清洁无杂质。
（2）确认乐清市充磁机的电源及工作环境符合要求。
2.连接电源（1）将乐清市充磁机的电源插头插入电源插座中。
（2）确认电源开关处于关闭状态。
3.设置磁场参数（1）打开乐清市充磁机，进入设置界面。
（2）根据实际需要，设置磁化时间和磁场强度等参数。
4.放置磁性材料（1）将待磁化的磁性材料放置于乐清市充磁机工作台上。
（2）注意安排材料的摆放位置，避免相互干扰。
5.开始磁化处理（1）按下开始按钮，乐清市充磁机开始磁化处理过程。
（2）根据设定的磁化时间，等待磁化过程完成。
6.完成处理（1）磁化处理结束后，乐清市充磁机会自动停止。
（2）关闭乐清市充磁机电源开关。
第四章安全注意事项1.使用前，请确保乐清市充磁机的电源插头接地可靠，并注意避免电源短路或过载。
2.操作乐清市充磁机时，请保持手部干燥，以免发生触电事故。
3.在磁化处理过程中，请勿将手或其他物体靠近磁化区域，以免发生安全事故。
5.使用乐清市充磁机时，请勿将其用于非指定用途，以免影响设备性能或发生意外事故。
第五章常见故障处理1.故障现象：乐清市充磁机无法正常开机。
处理方法：检查电源插座是否通电，确认电源开关是否打开。
2.故障现象：磁场强度不符合要求。
处理方法：检查磁场设置是否正确，确保磁铁组件无损坏或松动。
3.故障现象：磁化时间过长或过短。
处理方法：检查磁化时间设置是否正确，确保磁化电路正常工作。
充磁机的恒压控制工作原理和实用电路
吕奇男
【期刊名称】《微特电机》
【年(卷),期】2000(028)004
【摘要】@@ 在微特电机行业中,微电机的转子部件实现了绕线的自动计数控制,使质量和稳定性有了提高,而充磁技术作为定子部件的关键就成为进一步提高微电机质量和稳定性的重要手段.
【总页数】2页(P46-47)
【作者】吕奇男
【作者单位】中国联合通信有限公司舟山分公司,浙江舟山,316000
【正文语种】中文
【中图分类】TM359.9
【相关文献】
1.变频器在空气压缩机恒压控制中的应用 [J], 李卫峰
2.磁性胶条挤出机充磁和防漏充磁系统 [J], 涂锐;
3.国内充磁机的发展状况及整体充磁机的主要技术问题 [J], 沈稼丰;董艳杰
4.水箱拉丝机皂液循环系统的恒压控制 [J], 李志强;金赵琪;包子亮;许彬伟
5.基于扰动观测器的瞬变电磁发射机恒压控制算法研究 [J], 田德志; 张一鸣; 张云睿; 梁彪; 王旭红
因版权原因，仅展示原文概要，查看原文内容请购买。

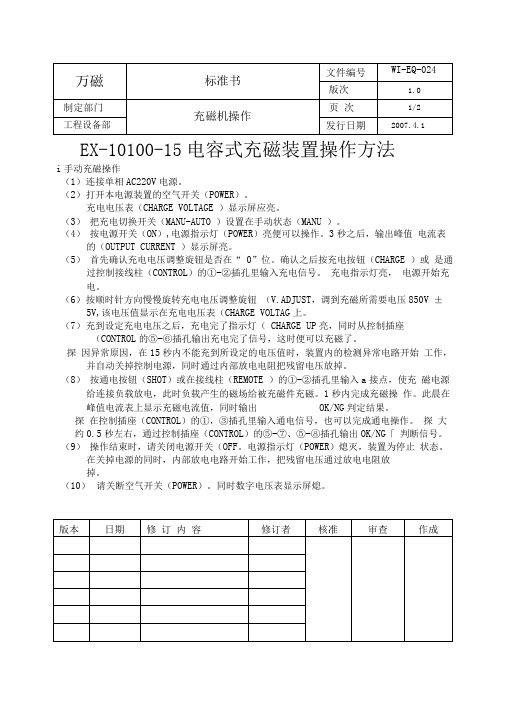

EX-10100-15电容式充磁装置操作方法i手动充磁操作（1）连接单相AC220V电源。
（2）打开本电源装置的空气开关（POWER）。
充电电压表（CHARGE VOLTAGE ）显示屏应亮。
（3）把充电切换开关（MANU-AUTO ）设置在手动状态（MANU ）。
（4）按电源开关（ON）,电源指示灯（POWER）亮便可以操作。
3秒之后，输出峰值电流表的（OUTPUT CURRENT ）显示屏亮。
（5）首先确认充电电压调整旋钮是否在“ 0”位。
确认之后按充电按钮（CHARGE ）或是通过控制接线柱（CONTROL）的①-②插孔里输入充电信号。
充电指示灯亮，电源开始充电。
（6）按顺时针方向慢慢旋转充电电压调整旋钮（V.ADJUST，调到充磁所需要电压850V ± 5V,该电压值显示在充电电压表（CHARGE VOLTAG上。
（7）充到设定充电电压之后，充电完了指示灯（CHARGE UP亮，同时从控制插座（CONTROL的⑤-⑥插孔输出充电完了信号，这时便可以充磁了。
探因异常原因，在15秒内不能充到所设定的电压值时，装置内的检测异常电路开始工作，并自动关掉控制电源，同时通过内部放电电阻把残留电压放掉。
（8）按通电按钮（SHOT）或在接线柱（REMOTE ）的①-②插孔里输入a接点，使充磁电源给连接负载放电，此时负载产生的磁场给被充磁件充磁。
1秒内完成充磁操作。
此晨在峰值电流表上显示充磁电流值，同时输出OK/NG判定结果。
探在控制插座（CONTROL）的①，③插孔里输入通电信号，也可以完成通电操作。
探大约0.5秒左右，通过控制插座（CONTROL）的⑤-⑦、⑤-⑧插孔输出OK/NG「判断信号。
（9）操作结束时，请关闭电源开关（OFF。
电源指示灯（POWER）熄灭，装置为停止状态。
在关掉电源的同时，内部放电电路开始工作，把残留电压通过放电电阻放掉。
（10）请关断空气开关（POWER）。
同时数字电压表显示屏熄。
第1篇一、概述入磁充磁机是一种用于对磁性材料进行磁化的设备，广泛应用于磁性材料的生产、加工和检测等领域。
为了保证操作人员的安全和设备的正常运行，特制定本操作规程。
二、操作前的准备1. 确认设备电源已经关闭，并确认操作区域无其他人员。
2. 检查入磁充磁机各部件是否完好，包括磁头、线圈、支架、防护罩等。
3. 检查电源线、控制线等线路是否连接牢固，无破损。
4. 检查设备铭牌上的参数是否符合使用要求。
5. 确认操作人员已穿戴好个人防护用品，如绝缘手套、防护眼镜等。
三、操作步骤1. 启动设备（1）打开电源开关，启动入磁充磁机。
（2）检查设备各部件运行是否正常，如有异常应立即停止操作。
2. 设置参数（1）根据磁性材料的要求，设置合适的磁化强度、磁化时间、磁化温度等参数。
（2）调整磁头位置，确保磁头与磁性材料接触良好。
3. 开始磁化（1）将磁性材料放置在磁头下方，确保材料平稳放置。
（2）按下“开始”按钮，启动磁化程序。
（3）观察磁化过程中的指示灯和显示屏，确保磁化过程正常进行。
4. 磁化完成（1）磁化完成后，关闭“开始”按钮，停止磁化程序。
（2）将磁性材料从磁头下方取出，检查磁化效果。
5. 关闭设备（1）关闭入磁充磁机电源，确保设备处于安全状态。
（2）整理操作现场，清理垃圾和工具。
四、注意事项1. 操作过程中，严禁触摸高温部件，以防烫伤。
2. 操作过程中，严禁使用尖锐物品接触设备，以防损坏设备。
3. 操作过程中，严禁将磁性材料放置在磁头附近，以防磁头损坏。
4. 操作过程中，严禁操作人员离开设备，以防意外发生。
5. 操作过程中，如发现设备异常，应立即停止操作，并及时报告相关部门。
五、安全防护措施1. 操作人员应穿戴个人防护用品，如绝缘手套、防护眼镜等。
2. 设备周围应设置警示标志，提醒操作人员注意安全。
3. 设备操作区域应设置隔离栏，防止非操作人员进入。
4. 设备应定期进行维护保养，确保设备处于良好状态。
六、操作人员培训1. 操作人员应接受专业培训，掌握入磁充磁机的操作方法和注意事项。
充磁机原理充磁机由高压油浸电容器、SCR(可控硅)及控制电路组成。
将电源电压升高，通过整流器变为直流给电容器充电。
电容器内储存高压直流电能量，经过SCR控制，高压电能量通过对充磁线圈放电, 产生强力磁场, 使磁体饱和。
根据充磁线圈不同，充电电压可在额定范围内任意调整。
电容脉冲式充磁机的工作原理:先将电容器充以直流高压电压，然后通过一个电阻极小的线圈放电。
放电脉冲电流的峰值可达数万安培。
此电流脉冲在线圈内产生一个强大的磁场，该磁场使置于线圈中的硬磁材料永久磁化。
充磁机电容器工作时脉冲电流峰值极高，对电容器耐受冲击电流的性能要求很高。
磁性材料的三要素一般磁性材料的性能可以通过其四个参数来加以表述，即剩余磁感应强度(简称剩磁)Br(单位高斯Gs或毫特mT，1mT=10Gs)，矫顽力Hcb(单位奥斯特Oe)，内禀矫顽力Hcj(单位奥斯特Oe)，最大磁能积(BH)max(单位兆高奥MGOe),其中Br, Hcj, (BH)max三参数又是最直接的表示。
Br, Hcj, (BH)max三者的相互关系Br的大小一般可认为能表明磁件充磁后的表面磁场的高低;Hcj的大小可说明磁件充磁后抗退磁及耐温高低的能力;(BH)max是Br与Hcj乘积的最大值，它的大小直接表明了磁体的性能高低。
目前我们还没检测到粘结NdFeB(BH)max能大于11.5的磁体。
一般来说，(BH)max 相近的磁体中，Br高，Hcj就偏低;Hcj 高，Br就偏低。
我们不能仅仅以(BH)max的高低来确定产品的好坏，还要看Br和Hcj的高低是否适合我们所需的产品. 三者大小是否说明材料的好坏我们不能以Br, Hcj, (BH)max的高低来决定其好坏，要以产品的用途、所需的特性来确定三者的高低;即使在同等(BH)max值的条件下，也要看产品的用途、充磁的要求来决定采用高Br值、低Hcj，还是反之。
三者大小对充磁的影响众所周知，在同等的条件下，即相同尺寸、相同极数和相同的充磁电压，磁能积高的磁件所获得的表磁也高，但在相同的(BH)max值时，Br和Hcj的高低对充磁有以下影响: Br高，Hcj低:在同等充磁电压下，能得到较高的表磁; Br低，Hcj高:要得到相同表磁，需用较高充磁电压;对于多极充磁，要采用Br高Hcj低的磁粉，而对于磁瓦，一般采用Hcj高Br低的磁粉，这是由于磁瓦用于的电机在使用中要承受较大的去磁电流和过载。
充磁机操作流程及注意事项下载温馨提示:该文档是我店铺精心编制而成，希望大家下载以后，能够帮助大家解决实际的问题。
文档下载后可定制随意修改，请根据实际需要进行相应的调整和使用，谢谢!并且，本店铺为大家提供各种各样类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，如想了解不同资料格式和写法，敬请关注!Download tips: This document is carefully compiled by theeditor. I hope that after you download them,they can help yousolve practical problems. The document can be customized andmodified after downloading,please adjust and use it according toactual needs, thank you!In addition, our shop provides you with various types ofpractical materials,such as educational essays, diaryappreciation,sentence excerpts,ancient poems,classic articles,topic composition,work summary,word parsing,copy excerpts,other materials and so on,want to know different data formats andwriting methods,please pay attention!充磁机是一种用于给磁性材料充磁的设备，以下是一般充磁机的操作流程及注意事项：操作流程：1. 准备工作：检查充磁机的外观是否完好，各部件是否正常连接。
第1篇一、前言为了确保充磁机操作的安全性和有效性，特制定本操作规程。
本规程适用于所有使用充磁机的操作人员。
所有操作人员必须熟悉并遵守本规程，以确保设备的安全运行。
二、设备简介充磁机是一种用于对磁性材料进行磁化的设备。
它通过产生强磁场，使磁性材料表面磁化，从而达到增强材料磁性的目的。
充磁机广泛应用于磁性材料的生产、加工和科研等领域。
三、操作规程1. 准备工作- 确认充磁机处于关闭状态，并切断电源。
- 检查设备外观是否完好，无破损、松动等现象。
- 确认磁芯位置正确，无异物。
2. 开启设备- 打开充磁机电源开关，设备进入待机状态。
- 检查设备各部件是否正常工作，如电机、冷却系统等。
3. 设置参数- 根据磁化需求，设置充磁机的磁化强度、磁化时间等参数。
- 确保设置的参数符合磁化材料的磁化要求。
4. 开始磁化- 将待磁化材料放置在充磁机的工作台上，确保材料与磁芯接触良好。
- 启动充磁机，设备开始产生磁场，对材料进行磁化。
- 观察设备运行状态，确保磁化过程正常进行。
5. 磁化过程监控- 定期检查磁化材料的磁化效果，如磁感应强度、磁化曲线等。
- 如发现异常，立即停止充磁机，查找原因并采取措施。
6. 结束磁化- 磁化完成后，关闭充磁机，停止磁场产生。
- 将待磁化材料从充磁机工作台上取出。
7. 关闭设备- 关闭充磁机电源开关，设备进入关闭状态。
- 检查设备各部件，确保无损坏。
四、注意事项1. 操作人员必须经过专业培训，熟悉充磁机的工作原理和操作规程。
2. 操作过程中，严禁触摸充磁机高温部件，如磁芯等。
3. 非操作人员严禁进入充磁机工作区域。
4. 磁化过程中，严禁调整设备参数，以免影响磁化效果。
5. 如发现设备异常，立即停止操作，并及时报告相关部门。
五、培训与考核1. 对所有操作人员进行充磁机操作规程的培训，确保其掌握操作技能。
2. 定期对操作人员进行考核，确保其操作技能符合要求。
六、附则本规程由设备管理部门负责解释和修订。
充磁机的工作原理
充磁机是一种用于给磁铁或磁体充磁的设备，其工作原理如下：
1. 构成：充磁机主要由电源、充磁线圈、磁芯和控制电路等组成。
2. 电源供电：直流电源连接到充磁机的电源端，提供所需的电能。
3. 控制电路：控制电路用于控制充磁机的充磁过程。
它可以控制充磁机的电流大小、磁场强度等参数。
4. 充磁线圈：充磁线圈是充磁机的主要部件。
当通电时，充磁线圈会产生一个磁场。
5. 磁芯：磁芯通常由铁或其他高导磁材料制成，用于集中和增强充磁线圈所产生的磁场。
6. 工作过程：当电源通电时，控制电路会控制充磁线圈通过电流产生磁场。
磁芯会集中和增强磁场，使其能够有效地充磁物体。
7. 充磁效果：充磁机产生的磁场会使待充磁的物体内部的磁元件（例如铁、磁铁等）重新排列，使其具有一定的磁性。
通过以上工作原理，充磁机能够将物体充磁，使其具有磁性，
并能够应用于各种工业和科学领域，如电机制造、电子设备、医疗器械等。
MAG-2580型充磁机使用说明书永贵充磁电源一．概述————————————————————1二．主要技术指标————————————————1三．各部分名称及作用——————————————2四．接线————————————————————3五．操作————————————————————3六．注意事项——————————————————4一、概述充磁机具有动作频繁、工作电压高、电流强大等特点，因而对电气元件的要求甚高。
本充磁机内所有电气元件都经过严格筛选，全部采用优质名牌电气元件制造，确保了机器的高质量、长寿命。
本机具有充磁速度快、稳压精度高、操作简单等特点，用较小的输入功率，便可获得瞬间强大的功率输出，形成十分强大的磁场。
用户可根据充磁产品的性能要求，设计合适的充磁夹具，选择合适的电容量及工作电压，便可生产出品质优良的产品。
二、主要技术指标电源电压：380V±5%输入电流：60A交流电源频率：50Hz输出电流：Max10000A直流环境温度：-10~+40℃输出电压：50~2500DV 直流相对湿度：≤95%（25℃）电容容量：8000μF 功率：Max 6KW 充电时间：2~3s 重量：约300Kg 充磁时间：50μs~300ms 能量：大于8800J 内部放电回路：有退磁功能：无控制方式：SCR 外形尺寸:宽520×高920×长560mm各部分名称及作用1．电源电压表/充磁电压表：显示供电电压和充磁电压.....2．电源开关：打开/关断总电源。
3．充电/充磁指示灯：绿灯亮,充电中,红灯亮,充磁中.都不亮,待机状态。
4．调压旋钮:设定工作电压。
5．手动按钮：进行充磁操作。
（图一）6．外控插座：连接脚踏开关或其它装置控制充磁操作。
7．输出线：连接放电线圈。
8．散热风扇：机内发热元件冷却。
充电指示灯电源开关电源电压表充磁电压表计数器调压旋钮手动按钮充磁指示灯9．输入接线：连接电源，注意接地。
充磁机充磁机的工作原理是：先将电容器充以直流高压电压，然后通过一个电阻极小的线圈放电。
放电脉冲电流的峰值可达数万安培。
此电流脉冲在线圈内产生一个强大的磁场，该磁场使置于线圈中的硬磁材料永久磁化。
充磁机电容器工作时脉冲电流峰值极高，对电容器耐受冲击电流的性能要求很高。
充磁机结构较简单，实际上就是一个磁力极强的电磁铁，配备多种形状的铁块，作为附加磁极，以便与被充磁体形成闭合磁路，充磁时，摆设好附加磁极，和被充磁体，只要加上激磁电流，刷瞬间即可完成。
充磁机PLC在充磁机控制系统的设计发表时间：2009-5-23 童志宝来源：?PLC&FA?网络版关键字：PLC充磁机控制系统信息化应用调查我要找茬在线投稿参加收藏发表评论好文推荐打印文本本文介绍了的充磁和测量为一体高效自动充磁机的控制系统，其中使用plc实现系统控制，触摸屏作为参数调整、工作显示。
1 引言随着电机、家用电子、计算机、通信等技术日新月异的更新和开展，永磁材料需要量越来越大性能越来越高。
目前，永磁材料大多采用钕铁硼、铁氧体、铝镍钴、钐钴等，并具有矫顽力大、性能稳定等特点，这些材料经充磁电源的高压大电流向螺线管瞬间脉冲放电，使其磁化。
生产中要求充磁电源高效、稳定、精度高，同时，在机测试充磁后永磁材料的磁通量。
文中介绍了的充磁和测量为一体高效自动充磁机，使用plc实现系统控制，触摸屏作为参数调整、工作显示等。
2 电磁交换充磁机根据电容储能脉冲放电产生强大磁场，对铁磁性物质进行磁化。
在电磁交换前，电容储存的能量(1)式中uc为储存电容的端电压，c为储存电容的容量。
改变电容的电压或容量，可调节电容存储电场能量大小。
目前，电容在2kv～3.5kvdc，存储能量可达100kj以上。
电容c被充电至设定电压u0时断开充电电源，随即接通lr串联电路，那么电容c所储电荷通过lr迅速地以脉冲形式放电，得到极大的脉冲电流峰值。
电容放电的端电压uc满足(2)其放电电流(3)式中l为充磁头中螺线管的电感量，r为螺线管、放电回路连接导线电阻、接触电阻及放电器件内阻的总和(忽略线路分布电容与分布电感)。
