分布式数据库和中间件架构设计

中间件设计方案
中间件是一种独立于具体业务逻辑实现的软件组件，用于连接和协调不同的系统或服务，并扩展系统的功能和性能。

中间件设计方案需要考虑以下几个方面：
1. 架构设计：中间件一般采用分布式架构，包括多个服务器节点的集群，可以提高系统的稳定性和性能。

架构设计方案需要考虑节点之间的通信方式、负载均衡和容错机制等。

2. 数据传输：中间件需要实现不同系统之间的数据传输。

常用的数据传输方式包括消息队列、远程调用和数据同步等。

设计方案需要根据具体业务需求选择合适的数据传输方式，并保证数据的可靠性和一致性。

3. 安全性：中间件需要提供安全的数据传输和访问机制，保护系统的敏感信息不被泄露和篡改。

设计方案需要考虑身份认证、数据加密和访问控制等安全策略，并采用相应的技术实现。

4. 性能优化：中间件设计方案需要考虑如何提高系统的性能和吞吐量。

常用的性能优化技术包括缓存、批处理和异步处理等。

设计方案需要根据具体业务场景选择合适的性能优化策略，并进行性能测试和调优。

5. 扩展性：中间件设计方案需要考虑系统的扩展性，能够方便地增加新的业务模块或服务。

设计方案应采用松耦合的架构，提供插件机制或扩展接口，以便于系统的扩展和升级。

6. 监控和调试：中间件需要提供监控和调试工具，方便系统管理员进行故障排查和性能调优。

设计方案需要考虑如何采集和展示系统的运行状态和性能数据，并提供相应的分析和诊断功能。

综上所述，中间件设计方案需要综合考虑架构设计、数据传输、安全性、性能优化、扩展性以及监控和调试等方面的要求。

通过合理的设计和实施，可以提高系统的可用性、扩展性和性能，满足不同业务需求。

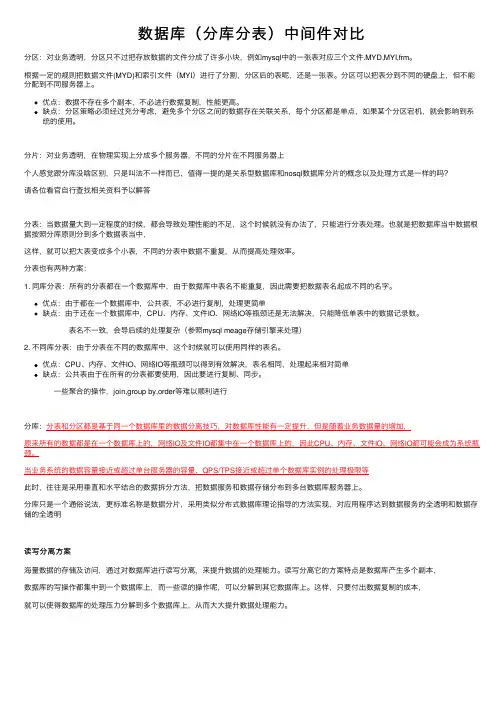

数据库（分库分表）中间件对⽐分区：对业务透明，分区只不过把存放数据的⽂件分成了许多⼩块，例如mysql中的⼀张表对应三个⽂件.MYD,MYI,frm。

根据⼀定的规则把数据⽂件(MYD)和索引⽂件（MYI）进⾏了分割，分区后的表呢，还是⼀张表。

分区可以把表分到不同的硬盘上，但不能分配到不同服务器上。

优点：数据不存在多个副本，不必进⾏数据复制，性能更⾼。

缺点：分区策略必须经过充分考虑，避免多个分区之间的数据存在关联关系，每个分区都是单点，如果某个分区宕机，就会影响到系统的使⽤。

分⽚：对业务透明，在物理实现上分成多个服务器，不同的分⽚在不同服务器上个⼈感觉跟分库没啥区别，只是叫法不⼀样⽽已，值得⼀提的是关系型数据库和nosql数据库分⽚的概念以及处理⽅式是⼀样的吗？请各位看官⾃⾏查找相关资料予以解答分表：当数据量⼤到⼀定程度的时候，都会导致处理性能的不⾜，这个时候就没有办法了，只能进⾏分表处理。

也就是把数据库当中数据根据按照分库原则分到多个数据表当中，这样，就可以把⼤表变成多个⼩表，不同的分表中数据不重复，从⽽提⾼处理效率。

分表也有两种⽅案：1. 同库分表：所有的分表都在⼀个数据库中，由于数据库中表名不能重复，因此需要把数据表名起成不同的名字。

优点：由于都在⼀个数据库中，公共表，不必进⾏复制，处理更简单缺点：由于还在⼀个数据库中，CPU、内存、⽂件IO、⽹络IO等瓶颈还是⽆法解决，只能降低单表中的数据记录数。

表名不⼀致，会导后续的处理复杂（参照mysql meage存储引擎来处理）2. 不同库分表：由于分表在不同的数据库中，这个时候就可以使⽤同样的表名。

优点：CPU、内存、⽂件IO、⽹络IO等瓶颈可以得到有效解决，表名相同，处理起来相对简单缺点：公共表由于在所有的分表都要使⽤，因此要进⾏复制、同步。

⼀些聚合的操作，join,group by,order等难以顺利进⾏分库：分表和分区都是基于同⼀个数据库⾥的数据分离技巧，对数据库性能有⼀定提升，但是随着业务数据量的增加，原来所有的数据都是在⼀个数据库上的，⽹络IO及⽂件IO都集中在⼀个数据库上的，因此CPU、内存、⽂件IO、⽹络IO都可能会成为系统瓶颈。

架构设计之数据架构数据架构是指在软件系统中，对数据进行组织、存储、管理和访问的结构和规范。

一个良好的数据架构设计能够提高系统的性能、可靠性和可扩展性。

在本文中，将介绍数据架构的基本概念、设计原则和常用技术，以及一个示例数据架构设计的详细说明。

一、数据架构的基本概念1. 数据模型：数据模型是对现实世界中的实体和关系进行抽象和描述的方法。

常用的数据模型有层次模型、网络模型、关系模型和对象模型等。

2. 数据库管理系统（DBMS）：DBMS是负责管理和操作数据库的软件系统。

它提供了数据存储、数据访问、数据安全和数据一致性等功能。

3. 数据库：数据库是指存储在物理介质上的数据集合。

它按照一定的数据模型进行组织和管理，可以被DBMS管理和访问。

4. 数据库实例：数据库实例是指在内存中加载数据库，并提供对数据库的访问和操作的运行时环境。

5. 数据库表：数据库表是数据在数据库中的组织形式，由行和列组成。

每一行表示一个记录，每一列表示一个属性。

6. 数据库索引：数据库索引是一种提高数据检索速度的数据结构。

它通过建立索引键和数据之间的映射关系，加快数据的查找和访问速度。

二、数据架构的设计原则1. 数据一致性：数据架构应该保证数据的一致性，即数据在不同的地方和时间访问时，保持一致的值和状态。

2. 数据完整性：数据架构应该保证数据的完整性，即数据的约束条件和业务规则得到满足，不会浮现错误或者不一致的数据。

3. 数据安全性：数据架构应该保证数据的安全性，即数据只能被授权的用户访问和修改，防止未经授权的访问和恶意操作。

4. 数据可扩展性：数据架构应该具备良好的可扩展性，能够适应系统的增长和变化，保持系统的性能和可靠性。

5. 数据性能：数据架构应该优化数据的访问和操作性能，提高系统的响应速度和吞吐量。

三、常用的数据架构技术1. 分布式架构：分布式架构将数据分布在多个节点上，通过网络进行通信和协作，提高系统的可扩展性和性能。

常用的分布式架构有主从架构、集群架构和分布式数据库等。

分布式数据库的设计与实现分布式数据库是一种将数据存储在不同的物理节点上的数据库系统。

它通过将数据分散存储在多个服务器上，以实现高可用性、高性能和横向扩展等优势。

本文将介绍分布式数据库的设计与实现的方法和原则。

一、概述分布式数据库设计的目标是实现数据的分布式存储和访问，同时保证数据的一致性、可靠性和性能。

它通常可以分为两个部分：分布式数据库管理系统（Distributed Database Management System，简称DDMS）和数据分布策略。

二、DDMS设计与实现1. 数据切分在设计分布式数据库时，首先需要将数据按照一定的规则进行切分，将其分散存储在多个节点上。

常见的数据切分方法有垂直切分和水平切分两种。

- 垂直切分：按照业务模块将数据库表进行切分，使得每个节点只存储一部分表的数据。

这样可以减少单一节点的负载，提高系统性能和可用性。

- 水平切分：按照某个列或一组列的数值范围将表的数据划分成多个部分，分别存储在不同的节点上。

这样可以实现数据的负载均衡和横向扩展。

2. 数据复制在分布式数据库中，为了保证数据的可靠性和高可用性，一般会对数据进行复制存储。

常见的数据复制方法有主从复制和多主复制两种。

- 主从复制：一个节点作为主节点负责接收和处理所有的写入请求，其他节点作为从节点负责复制主节点的数据，并处理读取请求。

这样可以提高系统的读取性能和可用性。

- 多主复制：多个节点都可以处理读写请求，并相互之间进行数据同步。

这样可以提高系统的写入性能和可用性。

3. 数据一致性在分布式数据库中，由于数据的复制和分布式存储，会导致数据的一致性问题。

为了解决这个问题，可以采用一致性哈希算法来确定数据存储的位置和复制的节点。

同时，可以使用副本一致性协议来实现数据的一致性。

- 一致性哈希算法：将数据的键值通过哈希函数映射到一个统一的Hash环上，根据节点在环上的位置确定数据的存储节点。

这样可以实现动态添加和删除节点时的数据迁移。

一、分布式信息系统1.1分布式信息系统结构分布式信息系统是多个节点的系统，每个数据节点分布在不同区域，拥有各自的终端，承担系统的不同工作角色。

犹如一个有机体的器官，相对独立，又相互关联。

图，多个数据节点构成的分布式信息系统异步数据流转和同步协同作业是数据节点关联的两种形式。

1.2分布式信息系统的异步数据流转图，数据节点异步数据流转消化其它节点提供的数据，同时，为相关节点提供加工后的业务数据是数据节点重要的业务功能。

流通与节点之间数据，犹如有机体的血液，携带着不同的信息能量实现1 / 7相关业务器官功能联动。

数据在各个节点之间的流转逻辑和效率是整个系统功能和性能的核心，同时也是信息系统的一个核心技术。

1.3数据节点间的同步协同作业终端的一些业务请求，需要一个以上的节点联合操作才能够完成。

这种联合完成一个客户请求的功能称为同步协同作业。

跨节点任务需要考虑动态的业务流程和任务完整性等内容。

是信息系统的的又一核心技术。

图，业务请求的跨节点联合实现图中，节点B处理终端的请求时，需要与节点A联合操作。

节点C处理终端请求时，也需要与节点A合作完成。

1.4分布式信息系统技术模型图，数据管道类型2 / 7一个单机版信息系统，是一个简单的C/S模式。

而多节点业务系统存在同步、异步两种S/S结构。

分布式信息系统技术模型可以可以分为四个方面：数据结构、终端界面、同步S/S和异步S/S。

同步S/S可以称为同步协同作业总线，异步S/S可以称为异步数据流转总线。

图，分布式信息系统架构抽象模型1.5数据通道是信息系统的技术关键从“技术模型”可以看出分别式信息系统存在三种数据通道：C/S 访问通道，同步S/S访问通道，异步S/S数据流转通道。

每个通道都有复杂的交互协议和任务控制逻辑。

构建这些三类通道是系统开发的核心技术。

二、分布式信息系统架构中间件2.1信息系统数据通道中间件在当前市场上为了满足快速开发的需要，出现了一些中间件产品，如消息中间件、交易型中间件、数据库复制系统等。

如何进行分布式系统架构设计在当今互联网时代，随着大数据和云计算的崛起，分布式系统架构设计越来越成为互联网应用领域的主流趋势。

分布式系统架构设计的核心目标在于提高系统的可靠性、可伸缩性和可维护性。

一、概述随着数据量的不断增加，单一系统已经无法承载大规模的数据处理需求。

为了提高系统的处理能力和可靠性，分布式系统应运而生。

在分布式系统中，不同的计算资源被分布在多个计算节点之上，形成了一个协同工作的整体系统。

因此，分布式系统架构设计需要兼顾系统结构和实现方式两个方面。

二、分布式系统结构设计原则1. 服务分类和分层在分布式系统中，通常将系统中的服务按照功能划分为不同的服务分类。

不同的服务之间可以根据实际需要进行不同的部署和管理。

同时，可以通过分层来实现系统的各个服务之间的上下游功能调用。

2. 模块化设计在分布式系统中，系统的各个服务在功能上可以进行细分，每个细分功能模块可以独立的运行和部署。

这样，可以让系统更加模块化，架构更加清晰。

3. 异步化设计在分布式系统中，由于各个服务之间的通信以及数据的传输，通常需要较长的时延。

因此，在系统设计上可以采用异步化的方案，减少系统响应时间，提升系统的处理能力。

三、分布式系统实现方式1. 服务端框架服务端框架可以帮助我们快速搭建分布式系统，例如：Dubbo、Spring Cloud、Apache Thrift等。

这些框架提供了完善的服务化治理方案，可以通过框架来完成服务发布和服务的管理。

2. 消息中间件消息中间件是分布式系统实现的一种重要方式，通过消息中间件，可以实现分布式系统之间的异步通信。

目前业界比较主流的消息中间件有：Apache Kafka、RabbitMQ等。

3. 分布式存储分布式系统离不开分布式存储。

分布式存储可以通过对象存储、分布式文件系统、键值存储等多种方式实现。

常见的分布式存储方案有：Hadoop HDFS、Ceph、GlusterFS、MongoDB等。

基于SQL的关系型数据库分布式架构设计与实现一、引言在当今大数据时代，数据量的爆炸性增长对数据库系统提出了更高的要求。

传统的单机关系型数据库已经无法满足大规模数据存储和处理的需求，因此分布式数据库成为了解决方案之一。

本文将重点讨论基于SQL的关系型数据库分布式架构设计与实现。

二、分布式数据库概述分布式数据库是指将数据存储在多台计算机上，并通过网络连接这些计算机，使之能够协同工作。

相比于传统的集中式数据库，分布式数据库具有更好的扩展性、可靠性和性能。

三、关系型数据库与分布式架构关系型数据库是以表格形式存储数据，并通过SQL语言进行管理和查询的数据库系统。

在设计分布式架构时，需要考虑如何将关系型数据库的特性与分布式系统相结合，以实现数据的高效管理和查询。

1. 数据分片在分布式架构中，数据通常会被分成多个片段（Shard），每个片段存储在不同的节点上。

通过合理划分数据片段，可以实现数据的均衡存储和查询负载均衡。

2. 数据复制为了提高系统的可用性和容错能力，通常会对数据进行复制。

数据复制可以保证即使某个节点发生故障，系统仍然可以继续运行。

3. 一致性与隔离性在分布式环境下，保证数据的一致性和隔离性是非常重要的。

通过事务管理和锁机制，可以确保数据操作的正确性和安全性。

四、基于SQL的关系型数据库分布式架构设计1. 数据库拆分在设计分布式架构时，首先需要考虑如何对数据库进行拆分。

可以根据业务需求和数据特点将数据库按照表、行或列进行拆分，以实现数据的水平扩展。

2. 数据同步在分布式环境下，不同节点上的数据可能存在延迟或不一致。

因此需要设计合适的数据同步机制，确保数据在各个节点之间的一致性。

3. 查询优化由于数据存储在不同节点上，查询时需要跨节点访问。

为了提高查询效率，可以采用索引、缓存等技术进行查询优化。

4. 故障恢复在分布式系统中，节点故障是不可避免的。

因此需要设计相应的故障检测和恢复机制，及时发现并修复故障节点。

罗立树-数据库中间件架构设计和实现细节数据库中间件架构设计和实现技术中心·架构部罗立树关于我易宝支付核心开发阿里巴巴商品线(内部统称Offer,基于Cobar)服务化落地负责人，中文站开放平台负责人京东网站交易部架构师百度高级开发工程师，负责LBS地图商户中心架构和团购架构方面的工作Content基础知识介绍开发中间件的目的实现方案解析架构设计和实现细节中间件的未来规划5分钟完成分库分表如何接入使用一些概念读写分离？HA(高可用性)分库分表？事务和分布式事务？数据一致性？数据库性能关键点？索引存储IO、数据量、算法CPU、内存锁其他…线程CAP理论ConitencyPartitiontoleranceAvailability带着疑问思考假如你来设计一套中间件你会怎么设计？你认知的数据库中间件都有哪些？他们相对于我们的解决方案都有哪些优点？Content基础知识介绍开发中间件的目的实现方案解析架构设计和实现细节中间件的未来规划5分钟完成分库分表如何接入使用现状中间件解决的问题简化开发，降低分库分表复杂度分库分表透明化统一配置管理提供监控链接管理HA支持LoadBlance支持提供更好的扩展能力中间件解决的问题Content基础知识介绍开发中间件的目的实现方案解析架构设计和实现细节中间件的未来规划5分钟完成分库分表如何接入使用实现方式应用硬编码实现DAL封装(或者ORM封装)JDBC基于Myql客户端协议基于客户端的访问模式Myql协议访问模式实现方式比较比较项实现难度应用代码复杂度性能透明性支持运维健壮性部署结构复杂度耦合问题数据库版本关联扩展能力低高高糟糕很好轻量级DAL方式中无高ORM方式JDBC客户端方式高无高良好很好轻量级和jdbc版本耦合数据库无关良好小难度大较多支持较高无中很好较弱较重myql协议方式良好很好轻量级和业务代码耦和框架耦合合数据库无关较复杂数据库无关良好小难度大较多支持和myql客户端交互协议版本耦合，数据库&协议升级问题仅局限myql良好大容易较少不支持不支持线上修改影响范围小跨语言支持难度大数据库服务器连接较多单库事务支持分布式事务支持支持，性能差支持，性能差支持，性能差方案选择方案选择解析没有完美的解决方案，只有适合的方案公司现状：90%以上应用是java代码成本考虑：轻量级使用物理成本低项目进度考虑：有一个快速的实现，逐步完善系统健壮性考虑：基于代理的方案健壮性差一些开发难度(人力成本):基于myql协议的开发难度较大，不可控集群性能上考虑基于myql协议的可以引入，但是方案上存在架构中心化的缺陷Content基础知识介绍开发中间件的目的实现方案解析架构设计和实现细节中间件的未来规划5分钟完成分库分表如何接入使用功能规划设计的原则模块化职责分离支持封装和扩展…相关课题比较大，可以在下一次分享中讲述。
