车位引导引导系统
车位引导系统是一种通过使用传感器和指示器帮助驾驶员
找到可用的停车位的技术。
它通常包括以下几个组件：
1. 车位传感器：安装在停车位上，用于检测车辆是否停放
在该位置。
常见的传感器类型包括地磁传感器、摄像头、
超声波传感器等。
2. 数据处理系统：该系统收集和分析传感器的数据，根据
车位的可用性确定可用的停车位，并将信息发送到指示器上。
3. 指示器：安装在停车场入口或相关位置，用于向驾驶员
显示可用的停车位以及导航指示。
指示器可以是LED显示屏、液晶显示屏、投影仪等。
4. 车位导航系统：一些车位引导系统还可以提供导航功能，通过地图和指示器上的箭头等方式引导驾驶员前往可用的
停车位。
5. 数据管理系统：该系统负责管理车位引导系统的数据，包括停车位的可用性、驾驶员的停车记录等信息。
车位引导系统的优点包括减少停车时间、提高停车效率、减少交通堵塞和空气污染等。
它可以在停车场、商场、机场、车库等地方使用。
车位引导系统方案车位引导系统方案引言车位引导系统是一种智能化管理停车场车位的方式，在现代城市交通拥堵的情况下，有效地利用和管理停车场资源显得尤为重要。
本文将介绍一种车位引导系统方案，该方案将利用传感器、数据分析和信息显示等技术，帮助驾驶员快速找到空余的停车位，提高停车效率。
方案概述车位引导系统方案包含以下几个主要组成部分：1. 车位检测传感器：安装在停车位上，用于检测停车位是否被占用。
2. 数据采集与处理系统：负责接收、处理和分析车位占用情况的数据。
3. 引导信息显示屏：向驾驶员展示当前停车场的停车位情况和引导信息。
车位检测传感器车位检测传感器是车位引导系统的核心部件之一。
传感器通常采用压力传感器或磁力传感器来检测停车位是否被占用。
当车辆停在停车位上时，传感器会检测到车辆的压力或磁力信号，并将相关数据发送给数据采集与处理系统。
数据采集与处理系统数据采集与处理系统负责接收传感器的数据，并对数据进行处理和分析。
系统将根据传感器的数据判断停车位的占用情况，并计算出停车位的空闲率和各个区域的停车位情况。
同时，系统还可以根据历史数据和模型预测，提前预测停车场的拥堵情况和推荐最佳停车位。
数据采集与处理系统还可以与其他系统进行数据交互，比如与导航系统结合，通过导航系统将推荐的停车位信息实时导航到驾驶员的设备上，方便驾驶员找到空闲的停车位。
引导信息显示屏引导信息显示屏是车位引导系统的另一个重要组成部分。
显示屏通常安装在停车场入口处或重要路口处，向驾驶员展示当前停车场的停车位情况和引导信息。
引导信息显示屏通过直观的图形展示，显示停车场的空余车位数量、各个区域的停车位情况以及最佳的停车位推荐。
驾驶员可以根据显示屏上的信息，选择最合适的停车位，并快速到达目的地。
系统优势车位引导系统方案具有以下几个优势：1. 提高停车效率：通过实时监测停车位占用情况和提供最佳停车位推荐，驾驶员可以更快速地找到空余的停车位，减少寻找停车位的时间。

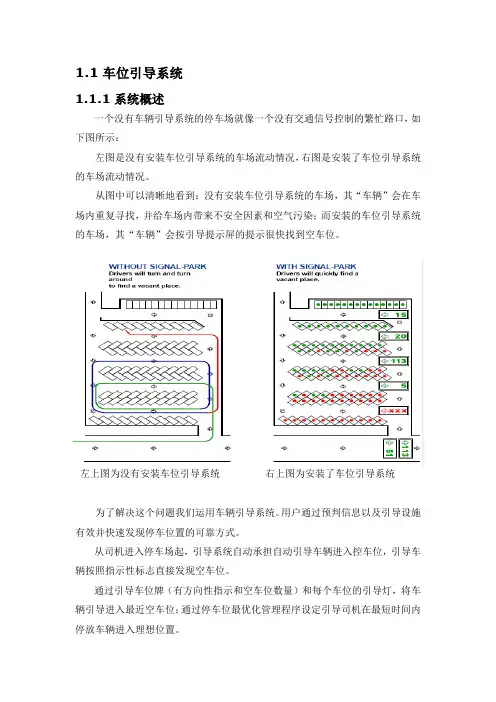

1.1车位引导系统1.1.1系统概述一个没有车辆引导系统的停车场就像一个没有交通信号控制的繁忙路口，如下图所示：左图是没有安装车位引导系统的车场流动情况，右图是安装了车位引导系统的车场流动情况。
从图中可以清晰地看到：没有安装车位引导系统的车场，其“车辆”会在车场内重复寻找，并给车场内带来不安全因素和空气污染；而安装的车位引导系统的车场，其“车辆”会按引导提示屏的提示很快找到空车位。
左上图为没有安装车位引导系统右上图为安装了车位引导系统为了解决这个问题我们运用车辆引导系统。
用户通过预判信息以及引导设施有效并快速发现停车位置的可靠方式。
从司机进入停车场起，引导系统自动承担自动引导车辆进入控车位，引导车辆按照指示性标志直接发现空车位。
通过引导车位牌（有方向性指示和空车位数量）和每个车位的引导灯，将车辆引导进入最近空车位；通过停车位最优化管理程序设定引导司机在最短时间内停放车辆进入理想位置。
同时，车场的管理者可以同步了解停车场的运营情况（每个车位的状态）并通过简洁的应用程序实现对停车场的有效管理。
当然，对不同时期历史数据的统计和分析可以协助对停车场制定有效的管理措施。
系统提供不同层面的技术控制来协助停车管理者，不同区域、停车层、停车区间、停车场的数据分析报表、图解可帮助停车者更合理管理。
车辆引导系统增加了实际效益和管理口碑；车场的排队和拥挤现象并因此得以解决。
1.1.2需求分析、设计要点成都华润万象城地下一层、地下二层、地下三层为停车场，机动车位共计1700辆。
车位引导系统将实现以下功能：1 让临时停车的司机迅速找到车位2 系统通过重新设计而增加车位数量，改善车辆的流向方面，速宾很容易减少车道空间而增加车位：一般在3－5％的车位增加量。
3 增加车库经济效益，对每个车位的使用情况做统计，然后合理分配资源。
4 在预定车位方面：可增设预定车位（网上或电话预定），非常有利于繁忙的车库。
5 对停车场的运用起到指导作用。
车位引导系统方案
车位引导系统是一种利用传感器、摄像头等技术手段，为车辆提供
实时的车位信息和导航服务的系统。
以下是一个典型的车位引导系
统方案：
1. 传感器安装：在停车场的每个车位上安装压力传感器或磁力传感器，用于检测和监控车位的占用情况。
传感器将实时数据传输到控
制中心。
2. 控制中心：车位引导系统的控制中心负责接收和处理传感器的信息，实时更新车位的占用情况。
控制中心还负责处理用户的查询请
求和导航请求。
3. 车位指示灯：每个车位上安装LED指示灯，用于显示车位的可用/不可用状态。
当一个车位被占用时，相应的指示灯会变红色，表示该车位不可用；相反，当一个车位可用时，相应的指示灯会变绿色。
4. 应用程序：用户可以通过智能手机应用程序或网页访问车位引导
系统，查询停车场的车位信息和导航服务。
用户可以查看停车场的
实时车位状况，找到可用的空车位，并获取到达该车位的导航路线。
5. 导航系统：车位引导系统可以通过地图导航系统为用户提供到达停车场和目标车位的最佳路线。
导航系统可以使用GPS定位和实时交通信息来计算最短路径，并提供语音导航和实时的路况提示。
6. 数据统计和分析：车位引导系统可以收集和分析停车场的车位利用率和车流量数据，以优化停车场的管理和规划。
系统管理员可以利用这些数据来优化车位管理、调整路线规划和提供更好的用户体验。
总的来说，车位引导系统通过实时监测车位状态和提供导航服务，能够帮助用户快速找到可用的车位，并提供更高效的停车场管理。
这种系统可以减少用户的停车时间和寻找车位的困扰，提高停车场的利用率和管理效率。
车位引导系统方案引言随着城市人口的不断增加，车位短缺成为了现代城市交通管理中的一个重要问题。
为了解决这个问题，车位引导系统应运而生。
车位引导系统使用先进的技术手段，通过实时监测、信息管理和数据分析，为车主提供有效的车位引导和管理服务。
本文将介绍车位引导系统的工作原理、技术方案和功能特点。
工作原理车位引导系统的工作原理主要包括车位探测、信息传输和数据处理。
具体步骤如下：1.车位探测：在每个停车位上安装车位探测器，通过感应车辆的停放状态来判断车位是否已被占用。
车位探测器可以使用各种技术，如地磁传感器、摄像头、超声波传感器等。
2.信息传输：车位探测器将探测到的车位状态信息通过无线通信技术传输到车位引导系统的服务器。
服务器可以通过云平台将数据存储在云端，便于管理和访问。
3.数据处理：车位引导系统的服务器接收到车位状态信息后，通过数据处理算法分析这些信息。
通过分析车位的实时占用情况和历史数据，系统可以提供可靠的车位引导和管理服务。
技术方案车位引导系统的技术方案涉及以下几个方面：设备选择在车位探测方面，可以选择地磁传感器、摄像头或超声波传感器等设备。
地磁传感器可以通过感应车辆的磁场变化来判断车位是否已被占用。
摄像头可以通过图像识别技术来判断车位状态。
超声波传感器可以通过测量超声波的反射时间来判断车位是否已被占用。
根据具体的需求和实际情况，选择适合的设备。
通信方式车位探测器和服务器之间的信息传输可以使用无线通信技术，如Wi-Fi、蓝牙或LoRaWAN等。
无线通信可以实现大范围的覆盖，并能够实时传输数据。
数据处理算法车位引导系统的服务器需要进行数据处理和分析。
可以使用机器学习算法、数据挖掘算法等技术来进行车位数据的分类和预测。
通过实时监测和分析，可以提供车位引导、车位预约等功能。
功能特点车位引导系统具有以下功能特点：1.实时监测：通过车位探测器实时监测车位占用情况，提供准确的车位引导服务。
2.车位预约：车主可以通过车位引导系统的手机应用程序提前预约停车位，避免时间浪费和车位浪费。
车位引导系统解决方案引言随着城市化进程的不断加速，车辆数量的快速增长给城市交通带来了巨大的挑战，停车难成为了现代城市交通中不可忽视的问题。
为了提高城市停车场的利用率和车主停车的便利性，车位引导系统应运而生。
车位引导系统通过使用现代化的信息技术手段和传感器，可以实时监测和管理停车场内各个车位的占用情况，并通过指示灯或显示屏的形式将这些信息传递给车主，帮助其快速找到合适的停车位。
本文将介绍车位引导系统的基本原理、硬件组成、以及实际应用和解决方案。
基本原理车位引导系统主要分为两个部分：车位检测和信息传递。
车位检测主要依靠地面上安装的传感器来实现，常用的传感器包括地磁传感器、压力传感器等。
当车辆停放在某个车位上时，传感器会检测到车辆的存在并发送信号给控制中心。
控制中心会根据传感器的信号来判断车位是否被占用，并将这些信息反馈给信息传递设备。
信息传递设备一般安装在停车场的入口和每个停车位上，常用的设备包括指示灯和显示屏。
指示灯可以显示车位的占用状态，绿色表示空闲，红色表示已被占用。
显示屏不仅可以显示车位的占用状态，还可以显示车位的编号、导航信息等。
车主通过观察指示灯或显示屏上的信息，可以快速找到空闲的停车位。
硬件组成车位引导系统的硬件组成包括传感器、控制中心和信息传递设备。
传感器是车位引导系统的核心组件，常用的传感器包括地磁传感器和压力传感器。
地磁传感器可以通过感应地下金属的变化来判断车位是否被占用，而压力传感器则是通过感应车辆的重量变化来判断车位是否被占用。
控制中心是车位引导系统的核心控制设备，它负责接收传感器的信号并做出相应的处理。
控制中心可以根据传感器的信号来判断车位的占用情况，并将这些信息反馈给信息传递设备。
信息传递设备一般安装在停车场的入口和每个停车位上，常用的设备包括指示灯和显示屏。
指示灯可以显示车位的占用状态，绿色表示空闲，红色表示已被占用。
显示屏不仅可以显示车位的占用状态，还可以显示车位的编号、导航信息等。
停车场车位引导管理系统停车场管理系统是利用高度自动化的机电设备对停车场进行安全有效的管理，从而最大限度的减少人员费用和人为失误造成的损失，也避免了贪污事件的发生，大大提高整个停车场的安全性与使用效率。
停车场管理系统实质是一个集散控制系统，根据它的使用对象可划分为内部停车场、共用停车场及混合型停车场三大类，停车场管理中又由车位引导管理系统和停车场收费管理系统两大部分组成。
一、停车场车位引导管理系统概述停车场车位引导管理系统（以下简称“车位引导系统”）是对进入停车场的车辆，实现无人全自动引导到停车场内空余车位停放。
主要适用于大、中型地下室内停车场，广泛用于政府办公大楼、宾馆、酒店、写字楼、火车站、机场和购物中心等公共场所。
它可以提高停车场的车位使用率，提高车场的经营效益，同时又可以为顾客节省停车时间。
轻松停车。
车位引导系统是现代高级停车场必备的系统之一。
（1）系统组成车位引导系统由数据采集、实时数据库和信息发布三大系统组成。
（2）系统的特点1．全面、准确监控停车场车位使用状态，并对车位进行实时控制管理，指引停放最佳位置。
2．大型LED显示屏，实时显示停车场状态和剩余车位数量。
3．采用超声波检测器检测车辆准确、可靠的停放。
4．功能强大的管理软件，提升停车场的管理水平。
（3）系统主要设备1．管理软件负责处理终端上传的各种数据信息，并发送引导指令给终端。
自动生成相关报表，提供各种统计分析，让管理人员及时了解停车场的利用情况。
2．数据转换器负责数据的传输及控制，引导软件指令的下达和终端数据的上传。
3．通讯管理器是超声波车位探测器进行分组管理的装置，实现网络通讯的优化管理，保障系统安全，循环检测所辖探测器的状态，并将有关信息上传到管理软件。
4．超声波车位探测器根据探测器由上而下发出超声波，分析汽车顶部或地面的反射波，精确测量出反射面到探测器的距离，由此检测出每个车位的停车情况。
5．地感管理器用于管理地感检测器返回的信号，可以同时管理6路地感检测器。

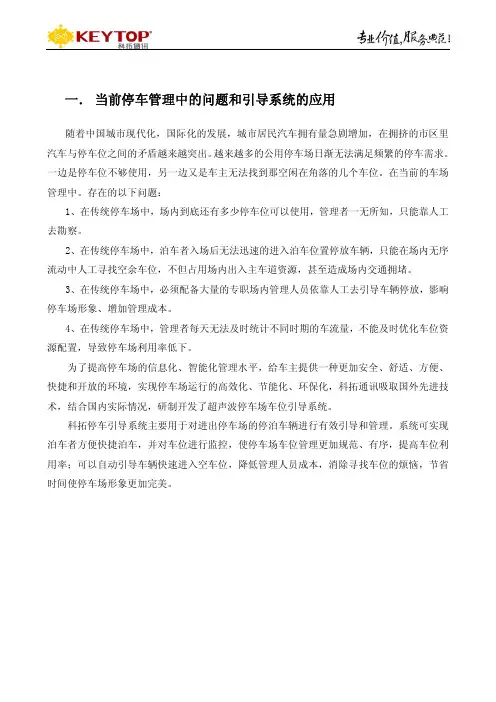

一． 当前停车管理中的问题和引导系统的应用随着中国城市现代化，国际化的发展，城市居民汽车拥有量急剧增加，在拥挤的市区里汽车与停车位之间的矛盾越来越突出。
越来越多的公用停车场日渐无法满足频繁的停车需求。
一边是停车位不够使用，另一边又是车主无法找到那空闲在角落的几个车位。
在当前的车场管理中。
存在的以下问题：1、在传统停车场中，场内到底还有多少停车位可以使用，管理者一无所知，只能靠人工去勘察。
2、在传统停车场中，泊车者入场后无法迅速的进入泊车位置停放车辆，只能在场内无序流动中人工寻找空余车位，不但占用场内出入主车道资源，甚至造成场内交通拥堵。
3、在传统停车场中，必须配备大量的专职场内管理人员依靠人工去引导车辆停放，影响停车场形象、增加管理成本。
4、在传统停车场中，管理者每天无法及时统计不同时期的车流量，不能及时优化车位资源配置，导致停车场利用率低下。
为了提高停车场的信息化、智能化管理水平，给车主提供一种更加安全、舒适、方便、快捷和开放的环境，实现停车场运行的高效化、节能化、环保化，科拓通讯吸取国外先进技术，结合国内实际情况，研制开发了超声波停车场车位引导系统。
科拓停车引导系统主要用于对进出停车场的停泊车辆进行有效引导和管理。
系统可实现泊车者方便快捷泊车，并对车位进行监控，使停车场车位管理更加规范、有序，提高车位利用率；可以自动引导车辆快速进入空车位，降低管理人员成本，消除寻找车位的烦恼，节省时间使停车场形象更加完美。
二．车位引导系统组成介绍1)车位引导系统结构和原理图系统结构系统由三部分组成：1、第一部份是数据采集系统：它由车辆探测器和控制器组成。
2、第二部份是中央处理系统：其功能对采集数据进行分析，并在相应输出设备上进行显示。
3、第三部份是输出显示系统：它由显示屏和引导牌组成。
工作原理通过科拓车位探测器，实时采集停车场的各个车位停车情况，区域控制器按照轮询的方式对停车场的各个车位探测器的相关信息进行收集，并按照一定规则将数据压缩编码后反馈给主控制器，由主控制器对整个车场的车位停放信息进行分析处理后，发送给停车场内各指示牌、引导牌等提供信息，指导车辆进入相关车位。

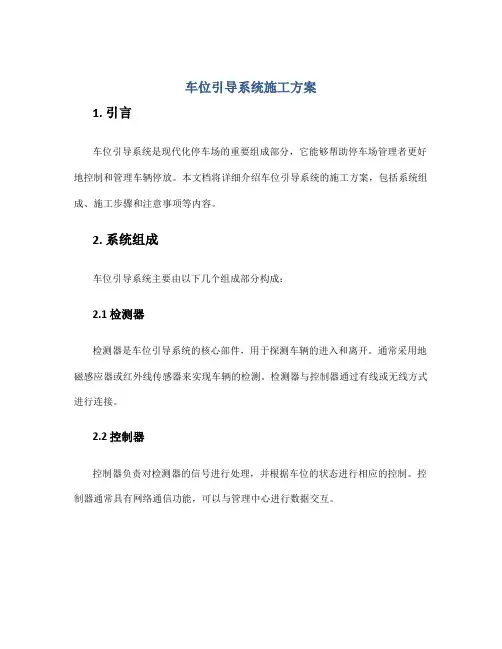

车位引导系统施工方案1. 引言车位引导系统是现代化停车场的重要组成部分，它能够帮助停车场管理者更好地控制和管理车辆停放。
本文档将详细介绍车位引导系统的施工方案，包括系统组成、施工步骤和注意事项等内容。
2. 系统组成车位引导系统主要由以下几个组成部分构成：2.1 检测器检测器是车位引导系统的核心部件，用于探测车辆的进入和离开。
通常采用地磁感应器或红外线传感器来实现车辆的检测。
检测器与控制器通过有线或无线方式进行连接。
2.2 控制器控制器负责对检测器的信号进行处理，并根据车位的状态进行相应的控制。
控制器通常具有网络通信功能，可以与管理中心进行数据交互。
2.3 标志牌标志牌是指示车位状态的标识，通常使用LED灯或液晶显示屏来显示车位的状态，比如绿色表示可用，红色表示已占用。
2.4 管理中心管理中心是车位引导系统的总控制中心，负责监控和管理整个停车场的运行。
管理中心可以通过计算机或手机等终端设备进行远程监控和操作。
3. 施工步骤在施工车位引导系统时，需要按照以下步骤进行：3.1 规划布局首先，需要根据停车场的实际情况进行规划布局。
确定需要安装车位引导系统的区域，确定检测器和标志牌的数量和位置。
3.2 安装检测器根据规划布局，将检测器安装在合适的位置。
确保检测器安装牢固，并连接好电源和信号线。
3.3 安装标志牌根据规划布局，安装标志牌。
使用固定支架将标志牌固定在地面或墙面上，并连接好电源和控制器。
3.4 连接控制器将控制器放置在适当的位置，并根据标志牌的数量进行连线。
连接好控制器和管理中心之间的网络通信线路。
3.5 调试测试系统安装完成后，需要进行调试测试。
通过模拟车辆的进出，观察检测器和标志牌的反应情况，确保系统正常工作。
3.6 系统交付调试测试通过后，系统正式交付使用。
将管理中心与车位引导系统建立连接，并进行系统配置和参数设置。
4. 注意事项在施工车位引导系统时，需要注意以下几点：4.1 安全施工施工人员需要遵循相关安全规定，佩戴好防护装备，并确保施工过程中不影响正常的停车场运行。
