回转窑工作原理及结构引言概述：回转窑是一种常见的工业设备，广泛应用于水泥、冶金、化工等行业。
本文将介绍回转窑的工作原理和结构，以便读者能够更好地了解和应用该设备。
正文内容：1. 工作原理1.1 烧成过程回转窑主要用于物料的烧成过程。
物料在回转窑内旋转，同时受到高温气体和火焰的作用，使其发生化学反应，最终得到所需的产品。
这一过程主要包括干燥、预热、煅烧和冷却等阶段。
1.2 热传导与传热回转窑通过热传导和传热来实现物料的烧成。
物料在回转窑内与高温气体和火焰接触，热能通过热传导传递到物料中。
同时，回转窑内设置有一系列的升温区、煅烧区和冷却区，通过不同区域的温度控制，实现物料的逐渐加热、煅烧和冷却。
1.3 燃烧系统回转窑的燃烧系统是实现高温气体和火焰的关键。
燃烧系统通常由燃烧器、燃烧室和燃烧辅助设备组成。
燃烧器将燃料和空气混合并点燃，产生高温火焰。
火焰通过燃烧室进入回转窑，与物料接触，完成烧成过程。
2. 结构组成2.1 窑筒回转窑的主体部分是窑筒，它由钢板焊接而成，具有一定的强度和刚度。
窑筒通常是圆筒形状，内部设置有一系列的隔板和升温带，用于控制物料的流动和加热过程。
2.2 驱动装置回转窑的驱动装置用于使窑筒旋转。
常见的驱动装置有齿轮传动、链传动和液压传动等。
驱动装置通常由电机、减速机和传动装置组成，能够提供足够的扭矩和转速，确保窑筒的正常运转。
2.3 冷却装置回转窑的冷却装置用于降低物料的温度。
冷却装置通常包括冷却风机、冷却管和冷却器等组件。
冷却风机将冷却空气引入回转窑，通过冷却管和冷却器与物料进行热交换，将物料的温度降低到合适的水平。
2.4 进料与出料装置回转窑的进料与出料装置用于物料的进出。
进料装置通常由进料斗和进料管组成，将物料均匀地送入回转窑。
出料装置通常由出料管和出料斗组成，将烧成后的物料从回转窑中取出。
2.5 辅助设备回转窑的辅助设备包括烟气处理系统、电气控制系统和安全保护系统等。
烟气处理系统用于处理回转窑产生的烟气，减少对环境的污染。

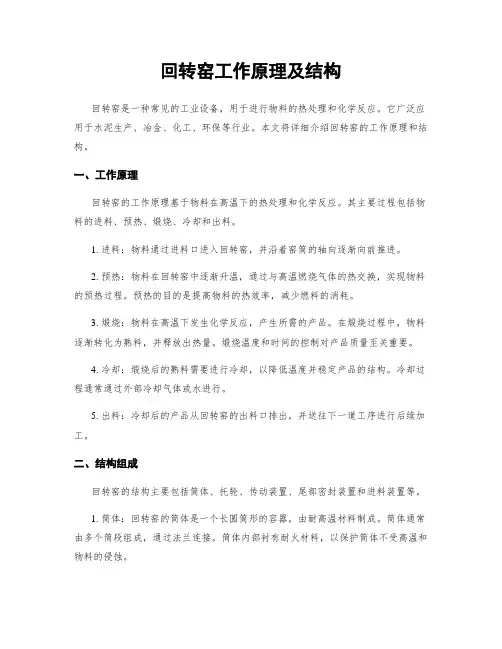

回转窑工作原理及结构回转窑是一种常见的工业设备，用于进行物料的热处理和化学反应。
它广泛应用于水泥生产、冶金、化工、环保等行业。
本文将详细介绍回转窑的工作原理和结构。
一、工作原理回转窑的工作原理基于物料在高温下的热处理和化学反应。
其主要过程包括物料的进料、预热、煅烧、冷却和出料。
1. 进料：物料通过进料口进入回转窑，并沿着窑筒的轴向逐渐向前推进。
2. 预热：物料在回转窑中逐渐升温，通过与高温燃烧气体的热交换，实现物料的预热过程。
预热的目的是提高物料的热效率，减少燃料的消耗。
3. 煅烧：物料在高温下发生化学反应，产生所需的产品。
在煅烧过程中，物料逐渐转化为熟料，并释放出热量。
煅烧温度和时间的控制对产品质量至关重要。
4. 冷却：煅烧后的熟料需要进行冷却，以降低温度并稳定产品的结构。
冷却过程通常通过外部冷却气体或水进行。
5. 出料：冷却后的产品从回转窑的出料口排出，并送往下一道工序进行后续加工。
二、结构组成回转窑的结构主要包括筒体、托轮、传动装置、尾部密封装置和进料装置等。
1. 筒体：回转窑的筒体是一个长圆筒形的容器，由耐高温材料制成。
筒体通常由多个筒段组成，通过法兰连接。
筒体内部衬有耐火材料，以保护筒体不受高温和物料的侵蚀。
2. 托轮：托轮是支撑和带动回转窑运转的关键部件。
它通常由钢铸件制成，具有足够的强度和刚度。
托轮安装在筒体两端，通过滚动轴承与传动装置相连。
3. 传动装置：传动装置是回转窑的动力来源，通常由电机、减速器和齿轮组成。
电机提供动力，通过减速器将转速降低，并通过齿轮传递到托轮上，驱动回转窑的旋转。
4. 尾部密封装置：尾部密封装置用于防止热气体和物料的泄漏。
它通常由密封罩、密封板和密封材料组成。
尾部密封装置的设计和性能对回转窑的能耗和环境污染有重要影响。
5. 进料装置：进料装置用于将物料均匀地送入回转窑。
常见的进料装置包括螺旋输送机、斗式提升机和气力输送装置等。
进料装置的设计应考虑物料的性质和工艺要求，以确保物料的均匀分布和稳定进料。
回转窑工作原理及结构引言概述：回转窑是一种常见的工业设备，广泛应用于水泥生产、冶金、化工等行业。
本文将详细介绍回转窑的工作原理及结构，以匡助读者更好地理解其运行机制。
一、回转窑的工作原理1.1 热传导原理：回转窑的工作原理基于热传导原理。
当窑筒内部加热时，热量通过窑筒内壁传导到物料上，使其升温。
物料在高温下发生化学反应，并逐渐转化为所需的产品。
1.2 内外壁传热：回转窑内外壁传热方式不同。
内壁传热主要通过辐射和对流传热，而外壁传热主要通过对流传热。
内外壁传热的不同方式使得回转窑内外温度分布不均，从而实现物料的热处理。
1.3 物料流动与混合：回转窑内的物料在转筒的作用下不断流动，并与热气体进行充分的混合。
这种流动与混合的过程有助于加快热量传递速度，提高物料的热处理效率。
二、回转窑的结构2.1 窑筒：回转窑的主体部份是由长筒形的窑筒组成，通常由钢板制成。
窑筒具有一定的倾角，以便物料在回转过程中顺利流动。
2.2 驱动装置：回转窑的转动是通过驱动装置实现的。
常见的驱动装置有齿轮传动和液压传动两种形式。
齿轮传动通常用于较小的回转窑，而液压传动适合于较大的回转窑。
2.3 冷却装置：为了控制回转窑内部的温度，回转窑通常配备了冷却装置。
冷却装置可以通过喷淋水或者循环水的方式，将窑筒内的温度降低到所需的范围。
三、回转窑的应用3.1 水泥生产：回转窑在水泥生产中起着至关重要的作用。
它可以将石灰石和黏土等原料煅烧成水泥熟料，并通过冷却装置进行降温，最终得到水泥产品。
3.2 冶金行业：在冶金行业中，回转窑主要用于矿石的焙烧和还原。
通过回转窑的高温处理，可以使矿石中的有害物质得到去除，并提高矿石的还原率。
3.3 化工行业：化工行业中的一些反应需要在高温条件下进行，回转窑可以提供所需的高温环境。
例如，回转窑可用于有机物的燃烧、催化剂的制备等。
四、回转窑的优势与挑战4.1 优势：回转窑具有体积大、处理能力强、适应性广等优势。

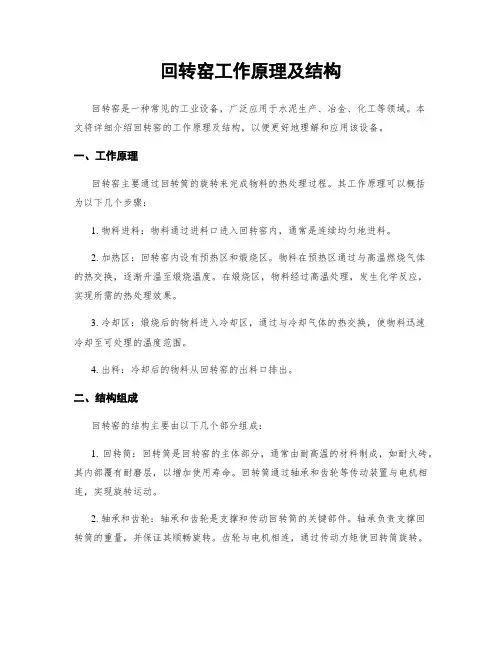

回转窑工作原理及结构回转窑是一种常见的工业设备，广泛应用于水泥生产、冶金、化工等领域。
本文将详细介绍回转窑的工作原理及结构，以便更好地理解和应用该设备。
一、工作原理回转窑主要通过回转筒的旋转来完成物料的热处理过程。
其工作原理可以概括为以下几个步骤：1. 物料进料：物料通过进料口进入回转窑内，通常是连续均匀地进料。
2. 加热区：回转窑内设有预热区和煅烧区。
物料在预热区通过与高温燃烧气体的热交换，逐渐升温至煅烧温度。
在煅烧区，物料经过高温处理，发生化学反应，实现所需的热处理效果。
3. 冷却区：煅烧后的物料进入冷却区，通过与冷却气体的热交换，使物料迅速冷却至可处理的温度范围。
4. 出料：冷却后的物料从回转窑的出料口排出。
二、结构组成回转窑的结构主要由以下几个部分组成：1. 回转筒：回转筒是回转窑的主体部分，通常由耐高温的材料制成，如耐火砖。
其内部覆有耐磨层，以增加使用寿命。
回转筒通过轴承和齿轮等传动装置与电机相连，实现旋转运动。
2. 轴承和齿轮：轴承和齿轮是支撑和传动回转筒的关键部件。
轴承负责支撑回转筒的重量，并保证其顺畅旋转。
齿轮与电机相连，通过传动力矩使回转筒旋转。
3. 进料装置：进料装置用于将物料均匀地送入回转窑内。
常见的进料装置有斗式进料器和螺旋进料器等。
进料装置的设计要保证物料的均匀进料，避免堵塞和过量进料等问题。
4. 燃烧装置：燃烧装置提供热能，使回转窑内的温度达到所需的热处理温度。
常见的燃烧装置有煤粉燃烧器、天然气燃烧器等。
燃烧装置的设计要考虑燃烧效率和热量控制等因素。
5. 冷却装置：冷却装置用于降低煅烧后物料的温度，以便进行后续处理。
常见的冷却装置有风冷器和水冷器等。
冷却装置的设计要保证冷却效果和能耗控制。
6. 出料装置：出料装置用于将冷却后的物料从回转窑中排出。
常见的出料装置有排料板和排料器等。
出料装置的设计要保证物料的顺利排出，避免堵塞和泄漏等问题。
三、应用领域回转窑广泛应用于水泥生产、冶金、化工等领域。

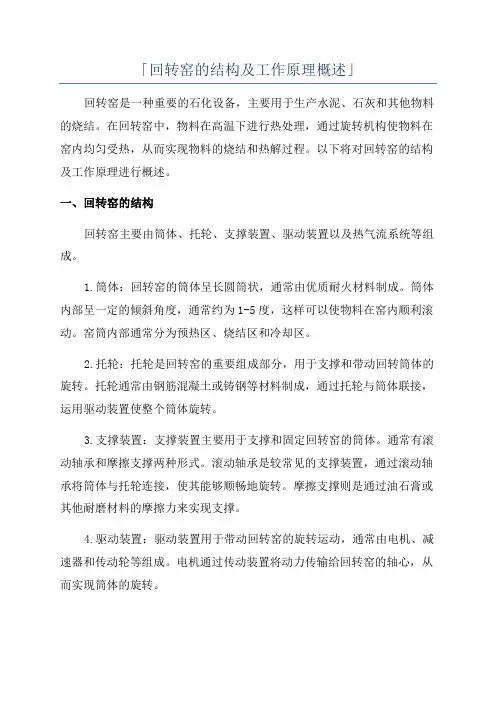

「回转窑的结构及工作原理概述」回转窑是一种重要的石化设备，主要用于生产水泥、石灰和其他物料的烧结。
在回转窑中，物料在高温下进行热处理，通过旋转机构使物料在窑内均匀受热，从而实现物料的烧结和热解过程。
以下将对回转窑的结构及工作原理进行概述。
一、回转窑的结构回转窑主要由筒体、托轮、支撑装置、驱动装置以及热气流系统等组成。
1.筒体：回转窑的筒体呈长圆筒状，通常由优质耐火材料制成。
筒体内部呈一定的倾斜角度，通常约为1-5度，这样可以使物料在窑内顺利滚动。
窑筒内部通常分为预热区、烧结区和冷却区。
2.托轮：托轮是回转窑的重要组成部分，用于支撑和带动回转筒体的旋转。
托轮通常由钢筋混凝土或铸钢等材料制成，通过托轮与筒体联接，运用驱动装置使整个筒体旋转。
3.支撑装置：支撑装置主要用于支撑和固定回转窑的筒体。
通常有滚动轴承和摩擦支撑两种形式。
滚动轴承是较常见的支撑装置，通过滚动轴承将筒体与托轮连接，使其能够顺畅地旋转。
摩擦支撑则是通过油石膏或其他耐磨材料的摩擦力来实现支撑。
4.驱动装置：驱动装置用于带动回转窑的旋转运动，通常由电机、减速器和传动轮等组成。
电机通过传动装置将动力传输给回转窑的轴心，从而实现筒体的旋转。
5.热气流系统：热气流系统用于提供燃料和空气等物质，使回转窑达到所需的高温。
燃料燃烧产生的高温烟气通过燃烧室喷入窑筒，与物料进行热交换。
二、回转窑的工作原理回转窑的工作原理主要是通过筒体的旋转和热气流的流动来实现物料的热处理。
1.物料进料：原料通过送料装置进入窑筒，从窑筒的一端加入。
2.预热区：物料在窑筒的进料端首先经过预热区，此时窑筒温度较低，物料开始升温，水分开始蒸发。
燃料燃烧产生的高温烟气经过预热区与物料进行热交换，从而使物料的温度逐渐升高。
3.烧结区：经过预热区后的物料进入烧结区，此时窑筒温度达到较高水平（约1300℃）。
物料在烧结区内进行热解和烧结过程，燃料燃烧产生的高温烟气通过烧结区与物料进行热交换，使物料逐渐烧结成球状颗粒。

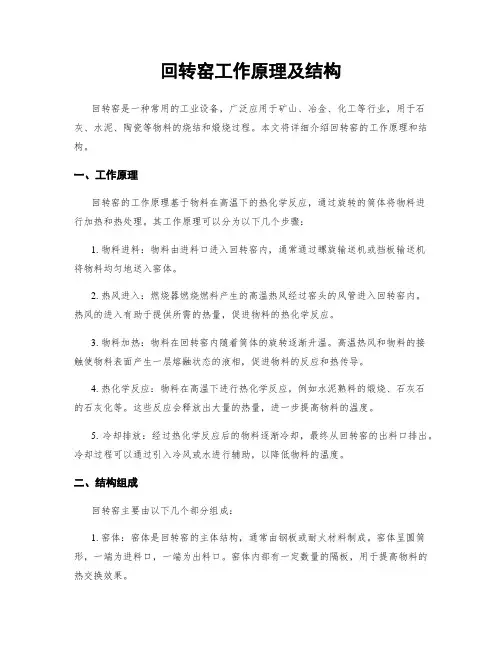

回转窑工作原理及结构回转窑是一种常用的工业设备，广泛应用于矿山、冶金、化工等行业，用于石灰、水泥、陶瓷等物料的烧结和煅烧过程。
本文将详细介绍回转窑的工作原理和结构。
一、工作原理回转窑的工作原理基于物料在高温下的热化学反应，通过旋转的筒体将物料进行加热和热处理。
其工作原理可以分为以下几个步骤：1. 物料进料：物料由进料口进入回转窑内，通常通过螺旋输送机或挡板输送机将物料均匀地送入窑体。
2. 热风进入：燃烧器燃烧燃料产生的高温热风经过窑头的风管进入回转窑内。
热风的进入有助于提供所需的热量，促进物料的热化学反应。
3. 物料加热：物料在回转窑内随着筒体的旋转逐渐升温。
高温热风和物料的接触使物料表面产生一层熔融状态的液相，促进物料的反应和热传导。
4. 热化学反应：物料在高温下进行热化学反应，例如水泥熟料的煅烧、石灰石的石灰化等。
这些反应会释放出大量的热量，进一步提高物料的温度。
5. 冷却排放：经过热化学反应后的物料逐渐冷却，最终从回转窑的出料口排出。
冷却过程可以通过引入冷风或水进行辅助，以降低物料的温度。
二、结构组成回转窑主要由以下几个部分组成：1. 窑体：窑体是回转窑的主体结构，通常由钢板或耐火材料制成。
窑体呈圆筒形，一端为进料口，一端为出料口。
窑体内部有一定数量的隔板，用于提高物料的热交换效果。
2. 驱动装置：驱动装置用于带动回转窑的旋转运动。
常见的驱动装置有齿轮传动和液压传动两种。
齿轮传动通常由电机、减速器和齿轮组成，通过传动装置将动力传递给回转窑。
3. 轮带和支撑装置：回转窑的轮带和支撑装置用于支撑和保持窑体的稳定运行。
轮带通常由钢制而成，通过滚动摩擦与回转窑的轮圈接触，使窑体能够顺利旋转。
4. 冷却装置：冷却装置用于降低回转窑内物料的温度，防止物料过度热化和结块。
常见的冷却装置有冷风机和水冷装置。
冷风机通过引入冷风进行物料的自然冷却，水冷装置则通过喷淋水进行冷却。
5. 烟气处理装置：烟气处理装置用于处理回转窑产生的废气和粉尘。

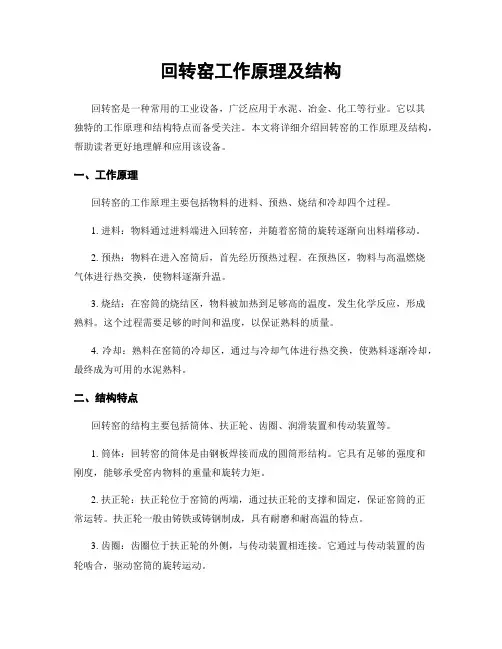

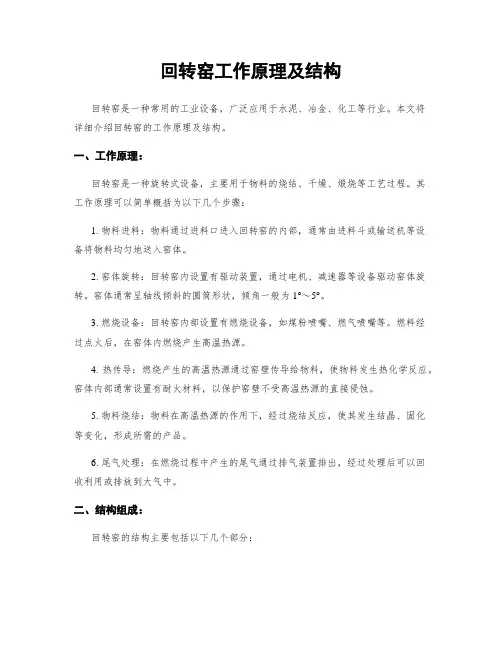

回转窑工作原理及结构回转窑是一种常用的工业设备，广泛应用于水泥、冶金、化工等行业。
它以其独特的工作原理和结构特点而备受关注。
本文将详细介绍回转窑的工作原理及结构，帮助读者更好地理解和应用该设备。
一、工作原理回转窑的工作原理主要包括物料的进料、预热、烧结和冷却四个过程。
1. 进料：物料通过进料端进入回转窑，并随着窑筒的旋转逐渐向出料端移动。
2. 预热：物料在进入窑筒后，首先经历预热过程。
在预热区，物料与高温燃烧气体进行热交换，使物料逐渐升温。
3. 烧结：在窑筒的烧结区，物料被加热到足够高的温度，发生化学反应，形成熟料。
这个过程需要足够的时间和温度，以保证熟料的质量。
4. 冷却：熟料在窑筒的冷却区，通过与冷却气体进行热交换，使熟料逐渐冷却，最终成为可用的水泥熟料。
二、结构特点回转窑的结构主要包括筒体、扶正轮、齿圈、润滑装置和传动装置等。
1. 筒体：回转窑的筒体是由钢板焊接而成的圆筒形结构。
它具有足够的强度和刚度，能够承受窑内物料的重量和旋转力矩。
2. 扶正轮：扶正轮位于窑筒的两端，通过扶正轮的支撑和固定，保证窑筒的正常运转。
扶正轮一般由铸铁或铸钢制成，具有耐磨和耐高温的特点。
3. 齿圈：齿圈位于扶正轮的外侧，与传动装置相连接。
它通过与传动装置的齿轮啮合，驱动窑筒的旋转运动。
4. 润滑装置：润滑装置用于保证回转窑的正常运转和减少摩擦损失。
常见的润滑方式包括油脂润滑和油气润滑等。
5. 传动装置：传动装置用于提供足够的动力，驱动回转窑的旋转运动。
常见的传动方式包括电动机驱动、液压驱动和齿轮传动等。
三、应用领域回转窑广泛应用于水泥生产、冶金和化工等行业。
具体应用领域包括：1. 水泥生产：回转窑是水泥生产过程中的核心设备之一。
它能够将原料烧结成熟料，用于水泥生产。
2. 冶金行业：回转窑在冶金行业中主要用于焙烧矿石和精矿，以提取有用的金属元素。
3. 化工行业：回转窑在化工行业中主要用于石油焦的生产和处理，以及有机化合物的热解和煅烧等。

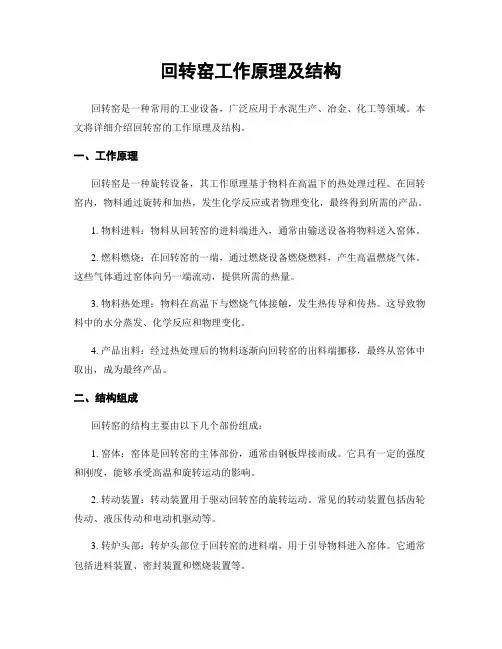

回转窑工作原理及结构回转窑是一种常用的工业设备，广泛应用于水泥生产、冶金、化工等领域。
本文将详细介绍回转窑的工作原理及结构。
一、工作原理回转窑是一种旋转设备，其工作原理基于物料在高温下的热处理过程。
在回转窑内，物料通过旋转和加热，发生化学反应或者物理变化，最终得到所需的产品。
1. 物料进料：物料从回转窑的进料端进入，通常由输送设备将物料送入窑体。
2. 燃料燃烧：在回转窑的一端，通过燃烧设备燃烧燃料，产生高温燃烧气体。
这些气体通过窑体向另一端流动，提供所需的热量。
3. 物料热处理：物料在高温下与燃烧气体接触，发生热传导和传热。
这导致物料中的水分蒸发、化学反应和物理变化。
4. 产品出料：经过热处理后的物料逐渐向回转窑的出料端挪移，最终从窑体中取出，成为最终产品。
二、结构组成回转窑的结构主要由以下几个部份组成：1. 窑体：窑体是回转窑的主体部份，通常由钢板焊接而成。
它具有一定的强度和刚度，能够承受高温和旋转运动的影响。
2. 转动装置：转动装置用于驱动回转窑的旋转运动。
常见的转动装置包括齿轮传动、液压传动和电动机驱动等。
3. 转炉头部：转炉头部位于回转窑的进料端，用于引导物料进入窑体。
它通常包括进料装置、密封装置和燃烧装置等。
4. 转炉尾部：转炉尾部位于回转窑的出料端，用于取出经过热处理后的物料。
它通常包括出料装置、密封装置和排气装置等。
5. 冷却装置：冷却装置用于冷却从回转窑中取出的热处理过的物料。
常见的冷却装置包括冷却器和风冷装置等。
6. 辅助设备：回转窑还需要一些辅助设备，如烟气处理设备、除尘设备和控制系统等。
这些设备能够提高回转窑的工作效率和产品质量。
三、应用领域回转窑广泛应用于不同领域，主要包括以下几个方面：1. 水泥生产：回转窑在水泥生产中起到关键作用。
它能够将原料中的水分蒸发、煅烧和熟化，最平生产出高质量的水泥。
2. 冶金工业：回转窑在冶金工业中用于矿石的热处理和冶炼过程。
它能够将矿石中的实用金属分离出来，并去除杂质。
