标高投影和在工程中应用

标高投影名词解释
嘿，你知道什么是标高投影不？标高投影啊，就好像是给建筑物或
者地形画了一幅特别的“画像”！比如说，你看那座山（指着远方的山），如果我们要把它准确地画在纸上，展现出它的高度变化，这时
候标高投影就派上用场啦！
想象一下，标高投影就像是给这些物体穿上了一件能显示高度的“神奇衣服”。

我们在纸上用不同的线条和标记来表示不同的高度，这
多有意思啊！它可不是随随便便画的哦，是有一套严格的规则和方法
的呢！就像我们玩游戏得遵守游戏规则一样。

再比如，建房子的时候（双手比划建房子的动作），工程师们就得
靠标高投影来搞清楚每一处的高度该是多少，这样才能保证房子建得
稳稳当当的呀！要是没有它，那可不得乱套啦！那房子还能安全吗？
标高投影还能让我们更直观地了解一个地方的地形起伏呢！你想想，如果没有它，我们怎么能清楚地知道哪里是山坡，哪里是山谷呢？它
就像是地形的“解说员”，把地形的秘密都告诉我们啦！
在很多领域都少不了标高投影的身影呢！建筑、工程、地理等等，
它都发挥着重要的作用。

所以啊，可别小瞧了这个小小的标高投影，
它的作用可大着呢！我觉得啊，标高投影就是帮助我们更好地理解和
把握物体高度与形态的一把神奇钥匙，没有它还真不行呢！。

内容：（一）概述 （二）直线的标高投影 （三）平面的标高投影 （四）曲面的标高投影 （五）地形面 （六）土石方工程的交线（七）地形剖面图点的标高投影Aa4 B-3 a4 HB-3基准面 1：200B直线的标高投影例1 已知一直线AB，A点的高程为6，B点的高程为3，两点之 间的水平距离为6米，求坡度和平距。

例2 求图所示直线AB上高程为3.3的B点.解：因为高差H=7.3-3.3=4m，所以L= l×H=3×4=12m 按比例顺箭头方向量取8m即可。

整数标高点用换面的方法求得下图右图所示。

l2.两直线的位置关系• 两直线标高投影平行，且上升或下降方向一致，而且坡度 或平距相等则两直线平行，否则交叉;两直线的标高投影 相交，且交点处标高相等，则两直线相交，否则交叉直线。

• 判断如图所示两直线的相互位置关系。

平面的标高投影• 平面的等高线和坡度线• • • 大家都知道平面可由不在同一直线上的三点或一直线和直线外一点、两相交 直线或两平行直线表示的。

1.平面上的等高线 ①平面上的等高线顾名思义就是平面上高程相同的点的连线。

既然是相同高 程点的连线，不同的等高线可以看成是由不同高度的水平面切割平面的交线。

所以说平面上的等高线是平面上的水平线。

如图是平面上一系列等高线，等 高线相互平行，所以平面也可以用一系列平行线表示。

从图上看出，等高线有以下性质： ①等高线相互平行，标高投影也相互平行。

②当相邻等高线高差相等时，其水平间距也相等。

2.平面上的坡度线 坡度线就是平面对水平面的最大斜度线。

前面在平面的投影一章已经讲过， 最大斜度线和平面上的水平线空间垂直，投影也垂直。

最大斜度线对投影面 的倾角也是平面的对H面的倾角，因此坡度线代表了该平面的坡度。

• • • • •平面的标高投影3.标高投影中平面的表示法 标高投影中平面的表示法①一条等高线和一条坡度线表示。

②平面内的任意一条直线和坡度线表示。

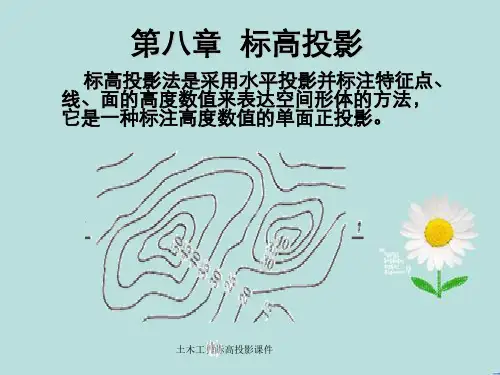

标高投影的名词解释标高投影是工程学中一个重要的概念，主要用于描述地形地貌的高度和形状。

它涉及到测量、地理信息系统以及土地规划等领域，是实现工程项目的基础。

1. 标高的含义标高，也可以称为高程或者海拔，是指地面某一点与一个已确定参考面的垂直距离。

通常而言，标高的零点是平均海平面。

以海拔零点为起点，我们可以测量不同地理区域的高低起伏。

标高的单位通常使用米。

2. 投影的概念投影是一种将三维实体映射到二维平面上的方法，常见于地图制图中。

由于地球是一个球体，不可能完全还原其真实的形状和尺寸。

因此，人们采用不同的地图投影方法，将地球表面的地理信息在平面上进行呈现。

3. 标高投影的定义标高投影是将三维地形地貌信息，包括山脉、山谷、河流等，投射到二维平面上，并显示其相对的高低差异的过程。

通过标高投影，我们可以更清晰地了解地势的分布，以及在工程设计和土地规划中提供更准确的高程数据。

4. 标高投影的测量方法实现标高投影需要测量一定数量的地面高程数据点，并将其转化为数字模型。

测量的方法包括全球定位系统（GPS）、直升机激光雷达以及地面测量等。

这些数据点被输入到地理信息系统（GIS）中，通过插值算法生成高程模型。

5. 标高投影的应用领域标高投影在许多领域都有广泛的应用，包括城市规划、土地资源利用、地形分析等。

在城市规划中，标高投影可以帮助规划师更好地了解地区的地形特征，为建筑、道路等项目的设计提供参考。

在土地资源利用中，标高投影可以用于分析土地的高低差异，从而确定最佳的农田和建筑用地。

在地形分析中，标高投影可以帮助研究者发现地形特征的规律性，并开展地质研究和地貌分析。

总结：标高投影是工程学中一个重要的概念，用于描述地形地貌的高度和形状。

标高是地面某一点与参考面的垂直距离，而投影是一种将三维实体映射到二维平面上的方法。

通过标高投影，我们可以更好地了解地势的分布，为工程项目的设计和土地规划提供准确的高程数据。

标高投影的应用领域广泛，包括城市规划、土地资源利用和地形分析等。

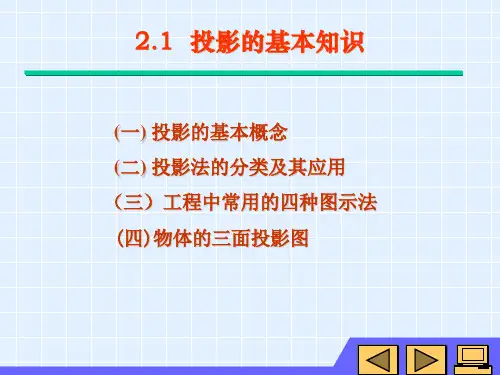

第二章投影的基本知识课外小知识：确定地面点位的方法：地面点的空间位置须由三个参数来确定，即该点在大地水准面上的投影位置（两个参数）和该点的高程。

1．地面点在大地水准面上的投影位置：地面点在大地水准面上的投影位置，可用地理坐标和平面直角坐标表示。

（1）地理坐标是用经度λ和纬度φ表示地面点在大地水准面上的投影位置，由于地理坐标是球面坐标，不便于直接进行各种计算；（2）高斯平面直角坐标利用高斯投影法建立的平面直角坐标系，称为高斯平面直角坐标系。

在广大区域内确定点的平面位置，一般采用高斯平面直角坐标。

高斯投影法是将地球划分成若干带，然后将每带投影到平面上。

本章主要介绍投影的基本概念和分类、正投影的特性以及形体三面正投影图的形成与规律；重点介绍了点、线、面的投影特征和作图方法。

知识目标：1、了解投影的基本概念和分类；2、理解正投影的特性及优缺点；3、掌握点、线、面的投影特征；4、掌握形体三面正投影图的形成；5、掌握三面投影图的规律和作图方法。

能力目标：1、能解释正投影的特性及优缺点；2、能用制图工具仪器绘制工程常见简单形体的三面正投影图；3、能使形体的三面正投影图的尺寸标注符合标准。

开章语：为了使工程构筑物表达得清晰、简洁、明了，工程图样通常应用正投影原理绘制，它是工程制图的基本方法和规律。

《道路工程制图标准》（GB 50162—92）中也规定，结构物的视图宜采用正投影法绘制。

所以，我们必须了解正投影法的投影特性，掌握绘制形体三面正投影图的方法和原理，熟悉《国标》的相关规定。

本章主要介绍了：投影的概念和分类；正投影的特性；三面正投影图的形成及其绘制；形体表面上的点、线、面的投影。

第一节投影的概念和分类一、投影的概念物体在光线的照射下，会在地面或墙面上产生影子，如图2-1-1，桥梁在阳光照射下在水面成影。

图2-1-1 桥梁在阳光下成影图2-1-2（a）是桥台模型在灯光的照射下，在纸面上产生的影子。

这种常见的自然现象，人们把它称为投影现象。
