扬尘在线监测终端1系统概述扬尘在线监控系统是集扬尘检测设备、扬尘在线监控平台和视频叠加为一体，对扬尘环境参数实时监控的一整套完整的系统。
同时，数据传输到扬尘在线监控云平台，分别以网页和手机APP两种形式的展示方式对现场气象环境与扬尘污染程度进行监控。
2扬尘在线监控系统组成2.1 颗粒物与温湿度监测单元温度、湿度等环境参数的监测，为扬尘和噪声监测数据的后期分析提供气象参数保障。
颗粒物与温湿度监测单元2.2 风象监测单元风向监测单元风速监测单元2.3 噪声监测单元噪声监测单元噪声传感器是一种能把工业噪声、生活噪声和交通噪声等，按人耳听觉特性近似地测定其噪声级的仪器。
2.4 LED显示屏单元设备配备有户外专用防水型LED显示屏，便于现场实时掌握和了解环境质量状况;2.5 数据采集处理单元数据采集主机是整个系统的核心，完成各项监测数据的采集（大气温度、大气湿度、噪声、PM2.5、PM10、风速、风向等）。
2.6扬尘在线监控系统拓扑图2.7扬尘在线监控系统产品实物3扬尘在线监控系统软件配置3.1 初次登录打开环境监测配置软件V1.15，选择正确的串口号，点击“打开串口”按钮，灰色图标变为绿色，串口号状态显示已开启；点击“通讯测试”按钮，图标变绿，下方弹出“通讯测试成功！”提示，即通讯连接成功。
3.1.1数据上报设置1：通讯连接成功后才可配置；2：点击“数据上报设置”，根据用户需要在目标设置框的IP地址/域名中填写数据上报平台的网址（恩易扬尘监测数据上报平台IP地址为），端口号默认10123（非专业技术人员请勿修改），然后分别点击后面的“设置”按钮；3：数据时间设置框内数据上报间隔时间默认为60s，设置范围≥10s，点击“设置”按钮即设置成功；4：在网络模式选择框内可选择手机数据卡的类别，移动和联通两种连网模式，根据实际安装卡类别进行选择，点击“设置”按钮；5：设备ID设置框内的设备ID编号为扬尘出厂设备ID号，填入点击“设置”即可；3.1.2传感器选择6：点击“传感器选择”，勾选扬尘设备所带传感器类型，点击“设置”按钮即传感器选择成功；7：如有风向传感器，安装完毕需进行校准，将风向传感器手动指向正北方向，然后点击“设置”按钮，即可设置默认正北方向；3.1.3设备名称设置8：点击“设备名称设置”，在LED显示设备名称框内自主输入设备名称，该名称在LED屏上显示，点击“设置”按钮，即名称设置成功。
随着近年来在建工程项目越来越多，工地分布范围越来越广，传统人力巡查存在检查结果主要靠估测，难以量化和分析，导致相应处罚科学依据不充分等缺点，通过建立扬尘环境在线实时监测系统，就可对建筑工地环境中扬尘及所监测项目的排放状况进行全天24小时的实时跟踪监控，系统对回传数据进行快速处理、对超过预定排放值的建设工地进行实时报警，及时自动发送短信告知工地负责人做相应整治工作。
工地进行使用
通过高强扬尘环境在线监测系统可以节约大量人力物力，及时有效地获取建筑工地扬尘及所监测项目的排放状况，为现场处理和行政执法提供定量的数据支持。
高强扬尘环境在线监测系统是采集监测点内全天候数据的系统，采集参数有温度、湿度、风速、风向、噪声、PM2.5、PM10、TSP、大气压力、雨量等参数，采集参数可以接受客户需求进行订制。
高强环境监测仪
工地监控终端与数据平台构成了高强环境监测系统。
终端集成了大气颗
粒物浓度监测、温湿度及风速风向监测、噪声监测、污染物超标视频抓拍；数据平台是一个互联网架构的网络化平台，终端所得数据均能通过有线或无线网络及时传递到数据平台便于管控，平台还具有对数据的报警处理、记录、查询、统计、报表输出等多种功能。
工地专用
高强环境监测设备具有颗粒物浓度连续监测、定时采样以及粉尘浓度超标报警等多种功能。
仪器内置鞘气保护气路，防止光学终端受到污染，配合自校功能，测量稳定可靠。
高强扬尘监测仪用于测定环境空气中粉尘浓度，适用于建筑工地、工矿企业检测煤尘和其它粉尘的快速检测仪器。
高强扬尘监测仪应用范围：建筑工地、矿山冶金、化工制造、疾控中心、卫生监督、安监局、环监站、在线监测、突发应急检测。

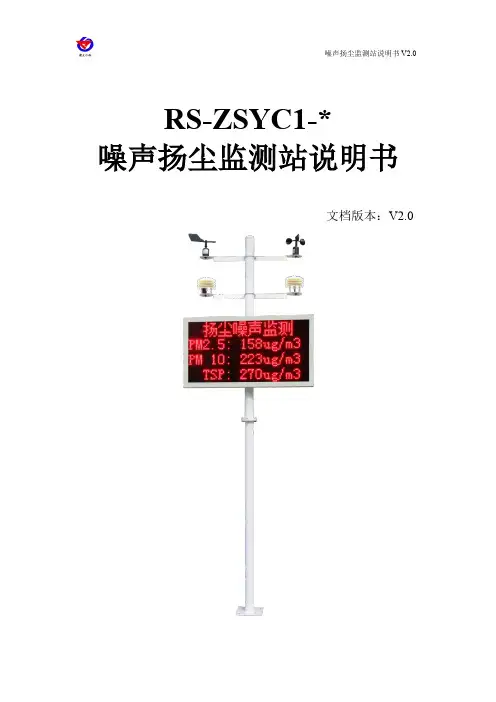

RS-ZSYC1-*噪声扬尘监测站说明书文档版本：V2.0目录1. 产品介绍 (3)2. 技术参数 (3)3. 产品选型 (5)4. 设备安装 (6)4.1设备安装前检查 (6)4.2采集终端安装 (6)4.3扬尘监测一体机安装 (7)4.4电控箱安装 (9)4.5接线及上电 (9)5. 参数配置 (12)6. 连接软件平台 (15)7. 联系方式.................................................................................................... 错误！未定义书签。
8. 文档历史.................................................................................................... 错误！未定义书签。
1. 产品介绍噪声扬尘监测站是专门针对在建工程项目的监测设备。
该设备具有2路百叶盒，1路百页盒可采集温度、湿度、噪声、气压；另1路百叶盒可采集PM2.5、PM10、TSP；同时还具有1路风速采集、1路风向采集、1路继电器输出（默认可接现场二级继电器控制雾炮）、1路485从站输出；该设备可通过GPRS方式将数据上传监控软件平台，同时该主机能够外接1路LED屏（54cm*102cm）实时显示当前数值信息。
2. 技术参数供电AC220V通信接口GPRS无线传输空气温度传感器量程：-40～70℃分辨率：0.1℃精度：±0.2℃空气湿度传感器量程：0～100% 分辨率：0.1%精度：±3%风速传感器量程：0～60m/s 分辨率：0.1 m/s精度：±0.3m/s风向传感器量程：8个方位噪声传感器量程：30～130db 分辨率：0.1db 精度：±0.5%F·SPM 量程：0～1000ug/m3 分辨率：1ug/m3精度：±10%F·SLED屏尺寸54cm*102cm继电器输出2路，连接二级继电器，可控制现场雾炮发射设备支架2/3米立杆（可选）电控箱用于安装电源系统3.产品选型型号要素(默认含LED屏，支架，横梁及抱箍等) RS-ZSYC1-2S PM2.5+PM10RS-ZSYC1-2S-G PM2.5+PM10+联网RS-ZSYC1-2S-4G PM2.5+PM10+4G联网RS-ZSYC1-3S PM2.5+PM10+噪声RS-ZSYC1-3S-G PM2.5+PM10+噪声+联网RS-ZSYC1-3S-4G PM2.5+PM10+噪声+4G联网RS-ZSYC1-5S PM2.5+PM10+噪声+温度+湿度RS-ZSYC1-5S-G PM2.5+PM10+噪声+温度+湿度+联网RS-ZSYC1-5S-5G PM2.5+PM10+噪声+温度+湿度+4G联网RS-ZSYC1-8S PM2.5+PM10+噪声+温度+湿度+风速+风向+风力RS-ZSYC1-8S-G PM2.5+PM10+噪声+温度+湿度+风速+风向+风力+联网RS-ZSYC1-8S-4G PM2.5+PM10+噪声+温度+湿度+风速+风向+风力+4G联网RS-ZSYC1-9S PM2.5+PM10+噪声+温度+湿度+风速+风向+风力+TSPRS-ZSYC1-9S-G PM2.5+PM10+噪声+温度+湿度+风速+风向+风力+TSP+联网RS-ZSYC1-9S-4G PM2.5+PM10+噪声+温度+湿度+风速+风向+风力+TSP+4G联网RS-ZSYC1-10S PM2.5+PM10+噪声+温度+湿度+风速+风向+风力+TSP+大气压力RS-ZSYC1-10S-G PM2.5+PM10+噪声+温度+湿度+风速+风向+风力+TSP+大气压力+联网RS-ZSYC1-10S-4G PM2.5+PM10+噪声+温度+湿度+风速+风向+风力+TSP+大气压力+4G联网4. 设备安装4.1设备安装前检查设备清单：（选型不同，设备数量不同，具体以现场实际为准）■百叶盒多合一变送器2台■风速传感器1台■风向传感器1台■电控箱1个■立杆1个（2m长度为1个，3m长度由2个1.5m组成）■横梁（U型螺栓1个，M8螺母2个）■噪声扬尘一体机（包括钥匙1把）■托片2个（百叶盒托片已安装好）、M4*10螺丝12套■抱箍2个、M10*16螺丝8个■1拖3对插线1根，1拖2对插线1根4.2采集终端安装风向安装时需注意方位问题安装完成效果图如下：4.3扬尘监测一体机安装所需配件：抱箍2个，螺丝8个4.4电控箱安装(选配)所需配件：电控箱1个、抱箍2个，螺丝8个；4.5接线及上电接线：依次把4个传感器的线，顺着支架立杆固定住，扬尘一体机箱体底部会引出一根黑色的公头对插线，然后对插一根一母三公线，其中两个公头分别接下面横梁上的两个百页盒设备，然后在剩下的一个公头上再对插剩下的一根一母两公线，然后把风速、风向传感器的母头线对插在上面即可，线序并无区分。
工地扬尘在线监测系统说明书1资料内容仅供参考，如有不当或者侵权，请联系本人改正或者删除。
扬尘在线监测终端操作手册2声明本手册适用于支持网络摄像机的扬尘在线监测终端。
本手册可能包含技术上不准确的地方或印刷错误。
本手册的内容将做不定期的更新，恕不另行通知；更新的内容将会在本手册的新版本中加入。
我们随时会改进或更新本手册中描述的产品或程序。
若存在手册中对产品的描述与实物不符，一律以实物为准。
注意事项•扬尘在线监测终端不能放置盛有液体的容器（例如水杯）。
•将扬尘在线监测终端放置在要监测地方的合适位置。
•扬尘在线监测终端工作在允许的温度及湿度范围内。
•扬尘在线监测终端内电路板上的灰尘在受潮后会引起短路，请保证扬尘在线监测终端所处环境的干爽。
目录目录..................................................... 错误!未定义书签。
1 系统介绍 (6)1.1 系统特点及优势 (6)1.2 系统组成 (7)1.3 系统拓扑图 (9)1.4 产品实物 (10)1.5 系统配置及参数 (10)2 系统组成 (12)2.1 颗粒物监测单元 (12)2.2 气象监测单元 (13)2.3 噪声监测单元 (15)2.4 LED 显示屏单元 (16)2.5 数据采集处理单元 (16)2.6 太阳能供电单元及UPS (17)3数据展示平台 (18)3.1 LED 屏展示 (18)3.2 云平台数据展示 (18)3.3 视频监控融合展示 (20)4 软件配置 (23)4.1 初次登录 (23)4.2 登录设备 (25)4.3 传感器配置 (27)4.4 相机配置 (31)4.5 数据推送配置 (36)4.6 更改登录密码 (36)5 硬件安装 (38)5.1 安装须知 (38)5.2安装接线 (38)1 系统介绍1.1 系统特点及优势采用高精度、高性能的气象传感器, 数据测量准确度高, 误差率小; 系统安全可靠, 在可靠性设计上充分考虑了整机的防水、耐高温、抗严寒、防腐蚀、防雷击等性能;支持2G/3G 无线数据传输和有线网络数据可选, 方便整个网络环境的搭建;主控板集成无线网络数据传输模块, 而非采用DTU 的方式, 无线网络数据传输可控, 无需担心原来由于DTU 故障导致的数据无法传输的情况特有的视频字符叠加功能, 将现场视频与检测数据完美融合, 在现场的视频监控画面上就能看到现场的检测数据, 并能随视频一起存储, 防止数据的篡改;集成大阳能供电系统, 系统断电的情况下, 依然能够依靠大阳能供电; 主机具备数据存储功能, 可将检测数据进行本地化存储, 待网络恢复后, 上传至数据检测平台;可实现与数据平台的底层数据对接, 方便介入省、市、区级监管平台1.2系统组成该系统主要由扬尘监测单元、噪声监测单元、气象监测单元、数据采集处理单元、数据传输单元、LED屏显示单元、太阳能供电单元、视频字符叠加单元组成，实现工地环境参数的监测、展示、数据上传、视频叠加功能完美对接政府监测平台，从而实现工地环境参数的24小时监管；1.扬尘监测单元：对扬尘进行连续自动监测，扬尘每分钟采集一次数据，并实时上传至服务器供后台程序统计和分析。
β射线法扬尘在线监测仪性能特点射线法扬尘在线监测仪由三个基本的部件构成：仪器主机，切割头，以及采样系统。
每一部件都单独安装，便于拆卸和更换。
各部分功能描述如下：1.仪器主机：仪器主机面板有显示和按键，实现人机交换功能。
内部集成有采样系统，机械传动掌控，信号检测与数据处理、数据传输系统等。
2.切割器：切割器是依据空气动力学原理设计的，用于分别不同直径的颗粒物（PM10和PM2.5），切割器切割效率的有效流量16.7L/min。
3.采样系统：采样系统紧要有采样管路、动态加热系统（DHS）和气泵构成。
气泵使用的是刮板式大气流量采样真空泵，它具有自润滑、无油污染、负载本领强等优点。
性能特点1、采用射线吸取原理进行测量，测量结果准确可靠；2、使用动态加热系统（DHS），除掉环境湿度对平台数据的影响；3、采用质量流量计测量流量，恒定流量采样，保证了测量精度；4、通过数据手记仪进行计算机远程通讯，实时遥控监测；5、具备自动校准、断纸和数据异常报警功能，也可通过远程诊断并修复错误；6、仪器能进行单点和多点标准膜片校准；7、能实现多种样品的手记并测试浓度，同时进行测量空气中PM10/PM2.5 等浓度；8、可以实时传输测量过程中的温度、大气压、流量和测量浓度等数据功能；9、测量单元和气路单元分两通道工作，采用光电传感器定位，不但除掉回程误差影响，保证了监测精度，还保护了探测器不受采样气流和压力差的影响，提高了探测器使用寿命和测量精度；10、可自动连续监测，便于维护，运行本钱低；仪器利用射线作为辐射源，抽气泵对大气进行采样，在采样时监测仪实时监控抽气的流量，大气中的悬浮颗粒被吸附在源和闪亮体探测器之间的滤纸表面，抽气前后闪亮体探测器计数值的变化反映了滤纸上吸附灰尘的质量，依据采用体积换算为单位体积空气中悬浮颗粒的浓度。
AQM-836S扬尘在线监测系统系统介绍名称指标技术要求粉尘监测仪监测方式连续自动监测监测方法光散射法测量量程至少覆盖0.01 mg/m3~30.00mg/m3与参比方法*比较斜率：1±0.3截距：（0±10）μg/m3相关系数≥0.9数据分辨率0.1μg/m3时间分辨率≤60s流量漂移24h 内，任意一次测试时间点流量变化≤±10%设定流量，24h 平均流量变化≤±5%设定流量▲平行性≤15%注：▲（1）投标人所用的光散射粉尘仪具备计量器具型式批准证书（CP A），提供原件备查；▲（2）投标人所用的光散射扬尘设备具备中国环境保护产品认证证书（CCEP），提供CCEP证书和对应型号的第三方CMA检测报告原件备查；▲（3）投标人提供的扬尘在线监测设备应具备扬尘在线监测设备专利证书，提供原件备查。
2.气象参数仪技术指标3.视频监控仪技术指标4.APP移动管理系统支持多种方式的数据发布，可在手机APP客户端实现站点地图的查看、站点详细数据查看、历史数据查看，数据设置报警功能，数据超标实现报警等功能。
5. 数据采集与传输（1）应满足多台在线监测仪的并发数据传输需求。
数据采集仪应具备一址多发功能，传输通讯满足HJ 212的相关要求。
（2）监测系统应具备自动及手动数据补传功能。
（3）监测系统应按行业管理要求上报在线监测数据，并与地方环保监测系统衔接。
6. 数据存储与处理（1）现场端粉尘在线监测仪的监测原始数据（分钟值和小时值）存储时间不少于6个月，视频监控文件存储时间不少于3个月；监控平台在线监测原始数据及视频存储时间不少于3年。
（2）粉尘监测数据有效性应符合下列要求：a)粉尘监测数据的有效采集率应不低于85%。
b)当15分钟采集的有效分钟值不少于85%时，该15分钟数据有效。
c)当1h采集的有效分钟值不少于85%时，该小时数据有效，应以该小时内所有有效分钟值计算的算术平均值作为该小时平均值。
说明书环境空气颗粒物PM10连续自动监测系统NE-BT7800第 1 页共6 页说明书目录操作检查 (3)1电源 (3)2操作 (3)3安装纸带 (4)4自检 (4)5设置日期和时间 (5)说明书操作检查1电源将交流电源线连接到220V电源后，开启机箱内的电源开关，这时采样压头自动抬起，以便纸带安装。
2操作屏幕采用7英寸600*800分辨率的电容屏，直接触摸进行操作，主界面如下图所示;3 安装纸带A. 按<纸带>然后按<换纸>确定气口位置抬起（1）。
B. 拧松两个圆形把手，卸下两个干净的卷盘盖（2）。
C. 将新纸放在左边轴上,卷纸筒放在右边轴上,并把纸带一端用胶带固定在卷纸筒上(3)D. 调整好纸带位置,使其两侧对齐.E. 安装两个压轴盖（2），将压轴盖拧紧,防止纸带滑动。
N. 安装完成后,点击<纸带>中的<自检>,等待自检通过,完成即可.注,意：在安装未使用过的纸带时应特别注意，应戴不起毛的干净手套避免污染。
在安装纸带时动作应轻柔，可减轻纸带破损。
4自检仪器具有自检功能，自检界面如下图。
12 3A.在主界面上点击“纸带”然后执行“自检”键，NE-BT7800将进行自检，同时显示自检流程每一步详细过程，有一个步骤没有通过，则自检都不能通过，并显示出错误原因，以帮助定位错误。
B.错误修改完成后，继续重复A步骤，直到自检完全通过，此时屏幕显示“自检通过”，仪器即可进入正常运行状态。
5设置日期和时间在主界面上点击“设置”然后点击“时间日期”，进入设置日期和时间界面。
A.执行“查询”功能，实现时间同步；B.通过“切换”、“增加”、“减少”来修改时间，后执行“设置”，以使设置时间生效。
扬尘监测系统使用手册文档版本V2.0目录平台介绍 (3)1.平台优势 (3)2.登录 (4)3.首页 (4)4.实时数据 (6)5.继电器控制 (7)6.视频监控 (8)7.数据中心 (9)7.1.历史数据 (9)7.2.报警数据 (10)7.3.统计分析 (11)7.4.抓拍记录 (12)8.系统管理 (14)8.1.账号管理 (14)8.2.设备管理 (16)8.3.操作日志 (23)9.设备可视化 (24)10.大屏可视化 (25)平台介绍为减轻颗粒物及有害气体的空气污染，有效控制施工扬尘污染，各市政府有效监管扬尘环境，我司专为接入政府扬尘制定了扬尘监控平台，平台可以同时监控温度、湿度、噪声、光照、PM10、PM2.5、风速、风向、大气压等16种环境因子实时信息。
界面简洁，功能强大。
多子账号登录，多人监控同一账号，更加符合政府工作操控流程。
显示界面整洁人性化，可以实时监控数据变化，特有设备可视化与大屏可视化设计页面，界面简洁易懂，方便监管人员监控。
可查看多个监测地点，自动弹跳报警框，更快发现报警、离线设备，地图显示设备位置，问题设备的坐标点快速变色，可在地图中快速查找到问题设备。
拥有综合分析界面，快速总结监控环境的问题所在。
平台可接入监控摄像头，实时查看监控的工地环境具体变化。
支持历史数据、报警数据导出，符合政府存档要求。
拥有设备监控环境排名界面，可以查看多场所环境质量优劣。
平台可添加多项目，分区管理，查看方式更方便。
设备可自主添加，不局限于我司后台人员添加方式，更方便客户的自主性。
支持远端读取、下发参数，方便工作人员实时根据政府要求修改参数限值。
平台方便政府人员监测环境变化，实时分析，提高政府制定扬尘整治效率。
1.平台优势●监控因子可达16种。
●政府直接使用，直接监管监控环境。
●首页实时监控因子变化，显示设备坐标，可快速找到站点相应的地理位置。
●大屏可视化，设备可视化界面，实时监控数据，界面清晰明了。
用户须知本手册涵盖仪器使用的各项重要信息及数据,用户须严格遵守其规定,方可保证仪器的正常运行。
本手册为受过专门培训或具有仪器操作控制相关知识(例如自动化技术)的技术人员提供了正确使用参考，但并不确保手册内完全没有错误或遗漏。
本手册中的所有产品信息也不对使用者构成任何明示或暗示的担保。
本手册同时适用于本公司其它型号β射线粉尘浓度测量仪（环境在线监测仪）。
手册不对每一产品型号都进行细节性的描述,若用户需要进一步了解相关信息，或解决本手册涉及尚浅的问题,请联系河北立霖电气设备科技有限公司售后服务部。
(注:不同设备的配置内容以订购合同为准,本手册仅提供参考)免责声明：在使用设备前请仔细阅读本手册,熟悉功能后再使用，不正确操作引发的产品损坏与财产损失，本公司对用户不承担法律责任,所有的法律条款请见相应的订购合同。
一旦使用本设备，即视为您已仔细阅读并认同本手册阐述内容。
安全信息为避免可能的危险及财产损失，请务必遵守以下安全要求使用本设备原厂配件：本设备只允许使用本公司原厂配件，因使用非原厂配件造成的损失不予保修。
过压保护：确保没有过压（如雷电）到达本设备，否则可能引起设备损坏。
请勿拆解：切勿自行拆解出厂时已组装好的部件，否则可能会影响设备性能及密闭性。
故障排除：如果您在使用中怀疑设备出现故障，请联系本公司售后部进行报修，本公司专业维保人员会进行检测排除，任何维护、调整或零件更换必须由本公司授权的维保人员执行。
使用环境：本设备严禁置放于易燃易爆等极端环境中，废旧设备请妥善安置处理，防止环境污染。
标志信息普通警告/注意：参考特定警告威胁的详细说明。
触电危险：贴有该符号位置肯能会对人体触电，请勿直接触摸。
专门人员操作符号：标有该符号的操作只能由合格的维修人员进行。
接地：仪器内部贴有该标志使用仪器的中心安全接地点。
防水性。
请勿伸进杂物。
一、概述1.1产品简介功能及适用性：粉尘浓度测量仪（环境在线监测仪）是集成颗粒物监测、气象/气体参数监测、GPS定位、无线数据传输、模块化设计等技术为一体的开放式污染源在线监测装置。
在线扬尘检测仪使用说明书Ver1.1第1章产品简介1.1产品概述扬尘检测仪，是一套集成颗粒物在线检测、气象参数在线检测为一体的新型在线监测终端。
主要应用于建筑扬尘、砂石厂、堆煤场、秸秆焚烧等无组织烟尘污染源排放的监控，居民区、商业区、道路交通、施工区域的环境空气质量在线实时监控。
1.2功能特点本产品由三部分组成，包括参数检测终端百叶箱、防水LED看板、立杆支架三部分组成。
●PM2.5、PM10采用激光测量方式，精准度高，带有自动校准功能。
●系统配件均采用高防水材料与设计，适应从南到北的应用环境。
●专业气象组件，气象组件均由高精度、高可靠性传感器组成。
●高集成性、产品采用IC级别集成，全部组件为原厂生产，绝非各地集成厂商可比。
●自动网络上报，提供高可靠度集成平台。
1.3检测参数1.4系统参数通信方式2G/3G/4G移动网络工作温度-40-70℃工作湿度0-95%RH无凝露1.5系统组成在线扬尘检测系统由检测单元、LED看板、扬尘立杆部分、风速传感器、风向传感器、扬尘叠加部分、联动中控显示部分组成。
在线扬尘检测系统可以根据用户需求由上述部分灵活组合。
1.5.1检测单元（必备）扬尘检测单元外壳为通体白色的百叶箱组成，百叶箱的叶片有是斜四十五的，可以起到防雨防雪的作用，底部由三根M5的螺丝螺母固定在扬尘立杆上。
扬尘检测单元内部聚合了PM2.5、PM10、TSP、噪声、温度、湿度的探头、同时根据客户需要，检测单元分为联网版本与不联网版本两种，联网版本相较于不联网版本额外具有一根黑色棒状天线。
图（不联网）图（联网）1.5.2扬尘立杆（选配）扬尘检测系统的立杆是一体铸造的立杆，为了方便运输，本产品的立杆特地设计成分体立杆，一根立杆根据长短分为两节或者三节，节与节之间采用螺纹的形式结合。
同时立杆还配有二到三根横向支架，一套地笼等配件。
图（立杆）1.5.3LED看板（选配）LED看板为本系统的核心显示组件，本看板由若干块P10全红户外全防水看板组成，配有专业的户外电源和控制系统，可以做到全天候运行，亮度高、防水性能好，客户可根据需求选购不同大小的LED看板。
... 扬尘在线监测终端操作手册声明本手册适用于支持网络摄像机的扬尘在线监测终端。
本手册可能包含技术上不准确的地方或印刷错误。
本手册的内容将做不定期的更新，恕不另行通知；更新的内容将会在本手册的新版本中加入。
我们随时会改进或更新本手册中描述的产品或程序。
若存在手册中对产品的描述与实物不符，一律以实物为准。
注意事项·扬尘在线监测终端不能放置盛有液体的容器（例如水杯）。
·将扬尘在线监测终端放置在要监测地方的合适位置。
·扬尘在线监测终端工作在允许的温度及湿度范围内。
·扬尘在线监测终端内电路板上的灰尘在受潮后会引起短路，请保证扬尘在线监测终端所处环境的干爽。
目录目录 (3)1系统介绍 (4)1.1 系统特点及优势 (4)1.2 系统组成 (4)1.3 系统拓扑图 (6)1.4 产品实物 (7)1.5 系统配置及参数 (7)2系统组成 (9)2.1 颗粒物监测单元 (9)2.2 气象监测单元 (10)2.3 噪声监测单元 (12)2.4 LED显示屏单元 (13)2.5 数据采集处理单元 (13)2.6 太阳能供电单元及UPS (14)3数据展示平台 (15)3.1 LED屏展示 (15)3.2 云平台数据展示 (15)3.3 视频监控融合展示 (17)4软件配置 (19)4.1 初次登录 (19)4.2 登录设备 (20)4.3 传感器配置 (22)4.4 相机配置 (25)4.5 数据推送配置 (30)4.6 更改登录密码 (30)5硬件安装 (32)5.1 安装须知 (32)5.2安装接线 (32)1系统介绍1.1 系统特点及优势●采用高精度、高性能的气象传感器，数据测量准确度高，误差率小；●系统安全可靠，在可靠性设计上充分考虑了整机的防水、耐高温、抗严寒、防腐蚀、防雷击等性能；●支持2G/3G无线数据传输和有线网络数据可选，方便整个网络环境的搭建；●主控板集成无线网络数据传输模块，而非采用DTU的方式，无线网络数据传输可控，无需担心原来由于DTU故障导致的数据无法传输的情况；●特有的视频字符叠加功能，将现场视频与检测数据完美融合，在现场的视频监控画面上就能看到现场的检测数据，并能随视频一起存储，防止数据的篡改；●集成大阳能供电系统，系统断电的情况下，依然能够依靠大阳能供电；●主机具备数据存储功能，可将检测数据进行本地化存储，待网络恢复后，上传至数据检测平台；●可实现与数据平台的底层数据对接，方便介入省、市、区级监管平台1.2 系统组成该系统主要由扬尘监测单元、噪声监测单元、气象监测单元、数据采集处理单元、数据传输单元、LED 屏显示单元、太阳能供电单元、视频字符叠加单元组成，实现工地环境参数的监测、展示、数据上传、视频叠加功能，完美对接政府监测平台，从而实现工地环境参数的24小时监管；1. 扬尘监测单元：对扬尘进行连续自动监测，扬尘每分钟采集一次数据，并实时上传至服务器供后台程序统计和分析。
车载扬尘在线监测系统安全操作及保养规程1. 引言车载扬尘在线监测系统是一种用于监测车辆周围空气中颗粒物浓度的设备。
为保证设备正常运行并确保操作人员的安全，本文档将介绍车载扬尘在线监测系统的安全操作及保养规程。
2. 安全操作规程2.1 设备准备在进行任何操作之前，必须确保车载扬尘在线监测系统的设备及周边环境符合以下要求：•设备无损坏或异常情况；•设备电源正常连接；•周边环境无明火、易燃物或其他危险物。
2.2 操作步骤按照以下步骤进行车载扬尘在线监测系统的操作：1.打开车载扬尘在线监测系统的电源开关；2.确保设备与车辆电源连接正常；3.配置系统参数，包括监测范围、报警阈值等；4.启动系统，开始监测；5.监测过程中，定期查看设备运行状态，确保系统正常工作；6.如发现异常情况，应立即停止监测并排除故障；7.结束监测后，关闭设备电源。
2.3 安全注意事项在操作车载扬尘在线监测系统时，必须遵守以下注意事项：•操作人员应穿戴个人防护装备，如手套、口罩等；•操作过程中应避免直接接触设备内部部件；•禁止擅自更改设备参数或进行非法操作；•注意设备的通风与散热，避免因过热而引发安全隐患；•遇到降雨或恶劣天气时，应停止监测并保护设备避免损坏。
3. 保养规程为确保车载扬尘在线监测系统的正常运行和延长设备寿命，需要进行定期的保养工作。
3.1 定期清洁定期清洁设备的外观和内部部件，包括传感器、进风口、滤网等，以保证监测结果的准确性和设备的正常工作。
3.2 电源管理合理管理设备的电源，避免频繁的充电和放电，使用原厂提供的适配器和电池，以保证设备的正常供电。
3.3 车辆保养车载扬尘在线监测系统通常安装在车辆上，因此，定期进行车辆的保养工作也是必要的。
包括但不限于换油、保养发动机、轮胎检查等。
3.4 故障排除在使用过程中，如遇到设备故障或异常情况，应及时排除故障或联系售后服务进行维修。
4. 结论通过遵守本文档中的安全操作规程和保养规程，可以确保车载扬尘在线监测系统的正常工作和操作人员的安全。
GD-AQMS01扬尘噪声监测系统使用说明书版权所有© 2018深圳市格云宏邦环保科技有限公司保留所有权利目录一、系统说明 (1)1.1系统概述 (1)1.2系统组成 (1)1.3选点与安装方式 (1)1.3.1选点 (1)1.3.2安装 (2)1.4开机说明 (2)二、设备构架 (2)2.1颗粒物监测单元 (2)2.1.1产品概述 (2)2.1.2工作原理 (2)2.1.3基本参数 (3)2.1.4维修 (3)2.2噪声监控单元 (4)2.2.1产品概述 (4)2.2.2基本参数 (4)2.3气象监控单元 (4)2.3.1产品概述 (4)2.3.2基本参数 (4)2.4数据传输模块 (5)2.4.1产品概述 (5)2.4.2基本参数 (5)三、设备操作说明 (6)3.1 SIM卡安装说明 (6)3.2 运行设备 (6)3.3 指示灯说明 (6)四、设备维护 (6)五、故障处理 (7)一、系统说明1.1系统概述扬尘噪音污染已经被认为是对城市环境和公众生活造成危害的关键问题之一。
数量增长的交通工具、乐器、小规模的工业、城市化和人类的活动是扬尘噪音污染的主要来源。
扬尘噪音污染对生活质量和健康产生了明显的不良影响，并会导致人们工作效率低下、注意力不集中、记忆力减退、疲劳、消化不良、耳聋耳鸣、高血压和抑郁等疾病。
因此对扬尘噪音污染的监测十分必要且紧迫，国内外的许多机构都在开展相关方面的研究工作。
我司集多年环境监测系统的研发与应用经验成功推出GD-AQMS01环境监测系统设备，本系统集自动采样、扬尘检测、数据采集处理、数据传输于一体，可实现无人值守长期连续自动运行，能够精确监测TSP、PM10、噪声及气象五参数等内容，同时具备实时传输数据远程监控分析的能力，为用户统一管理、实时观察和及时响应提供有效依据。
1.2系统组成本系统由颗粒物监测单元、噪声监测单元、气象监测单元以及数据采集和传输单元等四部分组成。
扬尘在线智能监测系统产品说明书北京清环宜境技术有限公司型号：RX381制造商：北京清环宜境技术有限公司1概述扬尘在线智能监测系统是一款符合GB3096-2008《声环境质量标准》和GB3095-2012《环境空气质量标准》，同时支持有线、无线宽带、3G模式传输的高性能、高带宽、多功能、户外型专业级监测设备。
