建筑工地扬尘在线监测仪网页配置方法

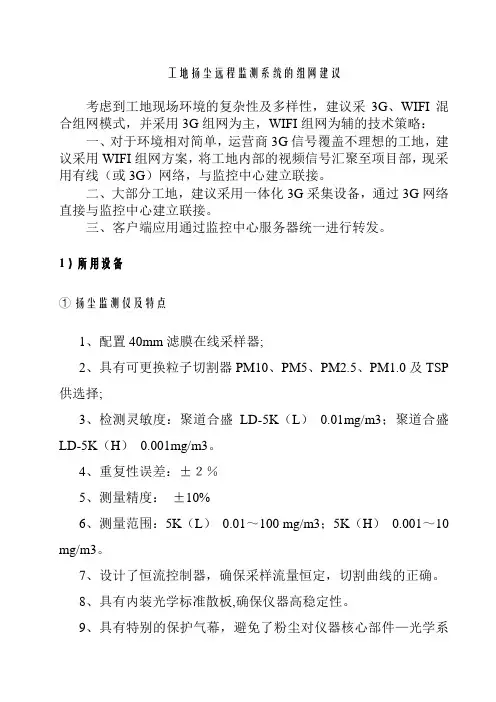

工地扬尘远程监测系统的组网建议考虑到工地现场环境的复杂性及多样性，建议采3G、WIFI混合组网模式，并采用3G组网为主，WIFI组网为辅的技术策略：一、对于环境相对简单，运营商3G信号覆盖不理想的工地，建议采用WIFI组网方案，将工地内部的视频信号汇聚至项目部，现采用有线（或3G）网络，与监控中心建立联接。

二、大部分工地，建议采用一体化3G采集设备，通过3G网络直接与监控中心建立联接。

三、客户端应用通过监控中心服务器统一进行转发。

1）所用设备①扬尘监测仪及特点1、配置40mm滤膜在线采样器;2、具有可更换粒子切割器PM10、PM5、PM2.5、PM1.0及TSP 供选择;3、检测灵敏度：聚道合盛LD-5K（L）0.01mg/m3；聚道合盛LD-5K（H）0.001mg/m3。

4、重复性误差：±２％5、测量精度：±10%6、测量范围：5K（L）0.01～100 mg/m3；5K（H）0.001～10 mg/m3。

7、设计了恒流控制器，确保采样流量恒定，切割曲线的正确。

8、具有内装光学标准散板,确保仪器高稳定性。

9、具有特别的保护气幕，避免了粉尘对仪器核心部件—光学系统的污染，确保仪器可靠性。

10、可支持二次开发该仪器利用光散射法测定颗粒物浓度,具有可更换的粒子切割器、在线滤膜采样器,实现了连续监测粉尘浓度与滤膜采样兼容；采用恒流控制技术、光路自动清洗系统、零点自动调节软件、单色性激光光源等先进的设计,使仪器具有良好的数据测量精度、高灵敏度、高稳定性和高可靠性。

在LD-5K的基础上增加多种监测参数该系统对掌握建筑工地无组织排放源污染现状的真实状况，评价扬尘污染防控措施的效果具有权威性。

同时，系统具有可拓展性，可以按照需求增加不同的监测项目，包括PM10和PM2.5、噪声、气象等监测项目。

②无线球型摄像机（红外夜视）：3G/4G/WiFi1、支持3G/4G/WiFi 无线视频监控2、支持无线视频关键帧保护，保证清晰流畅视频的监控画面3、支持H.264、D1, CIF, QCIF多种分辨率，双码流4、支持红外夜视、超低照度，感红外，高质量影像5、自动局部放大6、360度连续旋转7、IP66防护等级8、支持SDK二次开发9、可支持AC220V10、可支持SD卡存储，最大128G③无线枪型摄像机（红外夜视）：3G/4G/WiFi产品特点：1、支持3G/4G/WiFi 无线视频监控2、支持无线视频关键帧保护，保证清晰流畅视频的监控画面3、支持H.264、D1, CIF, QCIF多种分辨率，双码流4、支持红外夜视、超低照度，感红外，高质量影像5、IP66防护等级6、支持SDK二次开发7、可支持SD卡存储，最大128G2）数据管理平台2、实时前端数据采集与显示3、专业GIS地理信息监控与管理，独立GIS引擎，兼容百度/谷歌地图4、多种报表功能，简化用户人工统计，优化工作流程。

建筑工地扬尘和噪声在线监测系统设计随着我国城市化进程的加快,建筑工地不断增多,建筑施工产生的扬尘成为空气污染的重要来源之一。

此外,建筑施工产生的噪声不仅影响人的正常生活,而且对人的生理和心理都有负面的影响。

对此国家和地方制定了建筑施工扬尘和噪声的排放标准,对扬尘和噪声的排放实施严格的管理。

针对目前监管手段单一、管理效率低、实时性差的现状,设计了基于云计算的扬尘和噪声在线监测系统。

本设计由前端数据监测系统、通信系统和云服务器三部分组成。

前端数据监测系统由嵌入式工控机和激光颗粒物浓度传感器、噪声传感器、超声波风速风向传感器、GPS定位模块等组成,嵌入式工控机通过串口读取各个模块的数据,使用C#语言编写前端数据监测软件,该软件实现对环境数据的显示、存储、查询和上传等功能;系统支持3G、4G、宽带等多种网络通信方式,可根据实际情况进行选择,当前选用GPRS无线通信模块作为前端数据监测系统和云服务器之间的通讯桥梁,GPRS模块具有成本低、组网快、永久在线等优点;选用云服务器作为本系统的代理服务器,相对于传统服务器,云服务器具有性价比高、稳定性好、响应速度快等优点,由C#语言编写的云服务器软件负责接收数据监测系统上传的实时数据,实现远程监测的目的。

本系统采用传感器技术、云计算技术和无线通讯技术,实现了对建筑工地扬尘和噪声等环境参数实时、自动、全面的监测,提高了建筑工地环境管理的智能化和集约化水平,本系统具有如下特点:(1)使用云计算技术快速搭建服务器平台,不用专门购买服务器设备,降低了设备成本,使系统易于推广;(2)前端设备体积小,安装方便,并且配备卫星定位模块,可作为车载式环境监测系统使用;(3)前端数据监测系统和云服务器之间采用自定义的动态通信协议进行数据交互,解决了数据流量大的问题。

例如对于固定的监测站点,卫星定位信息只发送一次。

将设备安装到环保局设置的监测站点附近,进行实地监测,与官方发布的当天环境状况进行对比,两者测得的数据基本一致。

扬尘在线监测终端1系统概述扬尘在线监控系统是集扬尘检测设备、扬尘在线监控平台和视频叠加为一体，对扬尘环境参数实时监控的一整套完整的系统。

同时，数据传输到扬尘在线监控云平台，分别以网页和手机APP两种形式的展示方式对现场气象环境与扬尘污染程度进行监控。

2扬尘在线监控系统组成2.1 颗粒物与温湿度监测单元温度、湿度等环境参数的监测，为扬尘和噪声监测数据的后期分析提供气象参数保障。

颗粒物与温湿度监测单元2.2 风象监测单元风向监测单元风速监测单元2.3 噪声监测单元噪声监测单元噪声传感器是一种能把工业噪声、生活噪声和交通噪声等，按人耳听觉特性近似地测定其噪声级的仪器。

2.4 LED显示屏单元设备配备有户外专用防水型LED显示屏，便于现场实时掌握和了解环境质量状况;2.5 数据采集处理单元数据采集主机是整个系统的核心，完成各项监测数据的采集（大气温度、大气湿度、噪声、PM2.5、PM10、风速、风向等）。

2.6扬尘在线监控系统拓扑图2.7扬尘在线监控系统产品实物3扬尘在线监控系统软件配置3.1 初次登录打开环境监测配置软件V1.15，选择正确的串口号，点击“打开串口”按钮，灰色图标变为绿色，串口号状态显示已开启；点击“通讯测试”按钮，图标变绿，下方弹出“通讯测试成功！”提示，即通讯连接成功。

3.1.1数据上报设置1：通讯连接成功后才可配置；2：点击“数据上报设置”，根据用户需要在目标设置框的IP地址/域名中填写数据上报平台的网址（恩易扬尘监测数据上报平台IP地址为），端口号默认10123（非专业技术人员请勿修改），然后分别点击后面的“设置”按钮；3：数据时间设置框内数据上报间隔时间默认为60s，设置范围≥10s，点击“设置”按钮即设置成功；4：在网络模式选择框内可选择手机数据卡的类别，移动和联通两种连网模式，根据实际安装卡类别进行选择，点击“设置”按钮；5：设备ID设置框内的设备ID编号为扬尘出厂设备ID号，填入点击“设置”即可；3.1.2传感器选择6：点击“传感器选择”，勾选扬尘设备所带传感器类型，点击“设置”按钮即传感器选择成功；7：如有风向传感器，安装完毕需进行校准，将风向传感器手动指向正北方向，然后点击“设置”按钮，即可设置默认正北方向；3.1.3设备名称设置8：点击“设备名称设置”，在LED显示设备名称框内自主输入设备名称，该名称在LED屏上显示，点击“设置”按钮，即名称设置成功。

噪声扬尘监测云平台

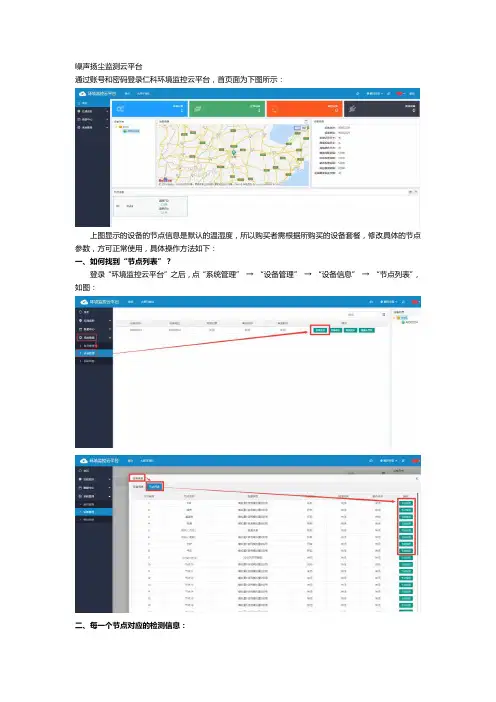

通过账号和密码登录仁科环境监控云平台，首页面为下图所示：
上图显示的设备的节点信息是默认的温湿度，所以购买者需根据所购买的设备套餐，修改具体的节点参数，方可正常使用，具体操作方法如下：
一、如何找到“节点列表”？
登录“环境监控云平台”之后，点“系统管理”→“设备管理”→“设备信息”→“节点列表”，如图：
二、每一个节点对应的检测信息：
①检测PM2.5+PM10，修改节点1；
②检测PM2.5+PM10+噪声，修改节点1+节点2；
③检测PM2.5+PM10+噪声+温湿度，修改节点1+节点2+节点3；
④检测PM2.5+PM10+噪声+温湿度+风力+风速+风向，修改节点1+节点2+节点3+节点4+节点5+节点6；
⑤检测PM2.5+PM10+噪声+温湿度+风力+风速+风向+TSP，修改节点1+节点2+节点3+节点4+节点5+节点6+节点7；
⑥检测PM2.5+PM10+噪声+温湿度+风力+风速+风向+TSP+大气压力，修改节点1+节点2+节点3+节点4+节点5+节点6+节点7+节点8。

四、每一个节点需要修改的具体内容：
节点1：
节点2:
节点3：
节点4：
节点5:
节点6：
节点7：
节点8：。

附件1成都市建设工地扬尘污染在线监测设备技术与管理要求为了使接入“成都市建筑工地扬尘智能监控云平台”（以下简称平台）的所有在线监测设备均能较精准、较稳定地采集和传输数据（含视频数据），现对需与平台连接的在线监测设备提出以下技术与管理要求。

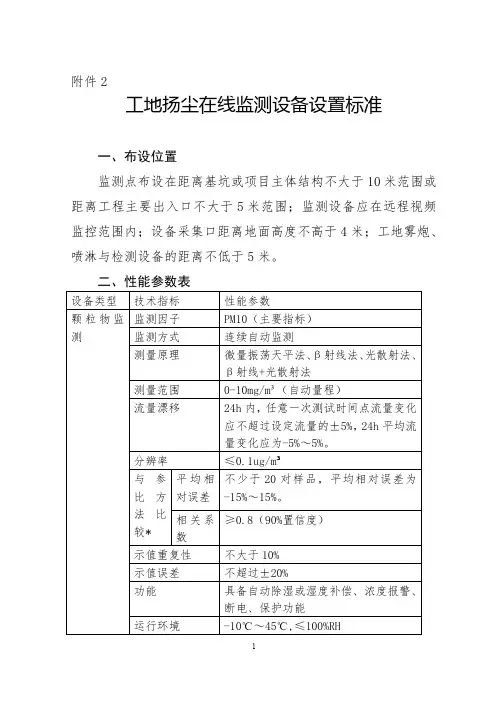

一、技术要求二、管理要求设备安装前，应填写《成都市建设工地扬尘在线监测系统安装信息表》（详附件3）；设备接入平台前，需提供设备证明文件（制造计量器具生产许可证、法定计量技术机构出具的检测报告或检定证书、校准证书报告等）的复印件和设备清晰的内、外部照片到平台的日常管理单位（成都市建设信息中心）处进行设备的备案。

未备案的设备，不能接入平台；安装接入平台后，需将安装后的内、外部的彩色照片（照片应有清楚的工地影像等）上传到平台。

附件2成都建设工地扬尘与噪声监控系统--传输协议规范成都建设工地扬尘与噪声监控系统--传输协议规范以《HJ/T212-2005污染源在线自动监控（监测）系统数据传输标准》为基础进行微调，主要内容如下：1.数据通讯包组成请参见212标准6.3.1章节：（1）MN号规则：例如：Y0028000100000第1位：固定为“Y”，代表扬尘污染源第2～5位：为行政区划代码，“0028”代表成都市第6～7位：为工地辖区代码（见表1）。

其中，“00”代表成都市市管工地，“01”以后代表各区（市）、县自管工地。

第8～9位：为设备供应商（企业）代码（见表2），由市建设信息中心分配。

第10～14位：由设备供应商为设备唯一编码：添加共5位，可由英文（区分大小写）、数字、下划线组成。

表1 工地辖区代码表2 设备供应商（企业）代码（2）监测项编码（见表3）表3 针对扬尘的监测项编码，定义如下（编码区分大小写）如：N5.1，是用可变长字符串形式表达的数字型，表示5位整数和1位小数，带小数点，带符号，最大长度为8。

2.系统编码--ST：3.命令列表：4.各条指令通讯过程示例：（1）规则：按照212标准进行微调，只对实时值每分钟一次进行现场机向上位机主动发送。

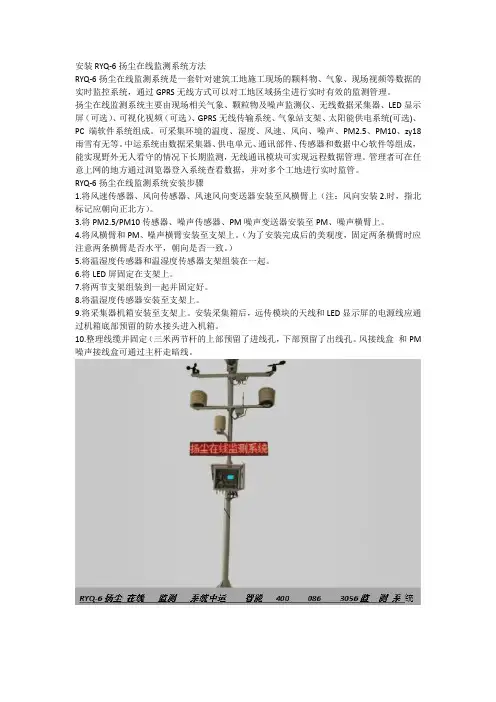

安装RYQ-6扬尘在线监测系统方法RYQ-6扬尘在线监测系统是一套针对建筑工地施工现场的颗料物、气象、现场视频等数据的实时监控系统，通过GPRS无线方式可以对工地区域扬尘进行实时有效的监测管理。

扬尘在线监测系统主要由现场相关气象、颗粒物及噪声监测仪、无线数据采集器、LED 显示屏（可选）、可视化视频（可选）、GPRS无线传输系统、气象站支架、太阳能供电系统(可选)、PC端软件系统组成。

可采集环境的温度、湿度、风速、风向、噪声、PM2.5、PM10、zy18雨雪有无等。

中运系统由数据采集器、供电单元、通讯部件、传感器和数据中心软件等组成，能实现野外无人看守的情况下长期监测，无线通讯模块可实现远程数据管理。

管理者可在任意上网的地方通过浏览器登入系统查看数据，并对多个工地进行实时监管。

RYQ-6扬尘在线监测系统安装步骤1.将风速传感器、风向传感器、风速风向变送器安装至风横臂上（注：风向安装2.时，指北标记应朝向正北方）。

3.将PM2.5/PM10传感器、噪声传感器、PM噪声变送器安装至PM、噪声横臂上。

4.将风横臂和PM、噪声横臂安装至支架上。

（为了安装完成后的美观度，固定两条横臂时应注意两条横臂是否水平，朝向是否一致。

）5.将温湿度传感器和温湿度传感器支架组装在一起。

6.将LED屏固定在支架上。

7.将两节支架组装到一起并固定好。

8.将温湿度传感器安装至支架上。

9.将采集器机箱安装至支架上。

安装采集箱后，远传模块的天线和LED显示屏的电源线应通过机箱底部预留的防水接头进入机箱。

10.整理线缆并固定（三米两节杆的上部预留了进线孔，下部预留了出线孔。

风接线盒和PM 噪声接线盒可通过主杆走暗线。

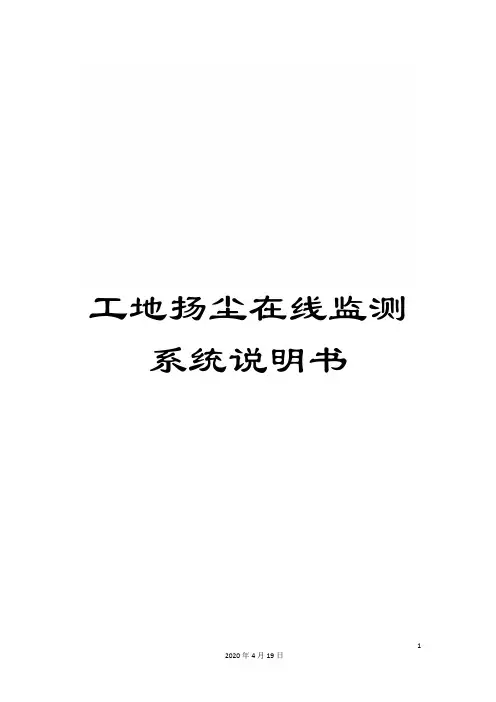

工地扬尘在线监测系统说明书1资料内容仅供参考，如有不当或者侵权，请联系本人改正或者删除。

扬尘在线监测终端操作手册2声明本手册适用于支持网络摄像机的扬尘在线监测终端。

本手册可能包含技术上不准确的地方或印刷错误。

本手册的内容将做不定期的更新，恕不另行通知；更新的内容将会在本手册的新版本中加入。

我们随时会改进或更新本手册中描述的产品或程序。

若存在手册中对产品的描述与实物不符，一律以实物为准。

注意事项•扬尘在线监测终端不能放置盛有液体的容器（例如水杯）。

•将扬尘在线监测终端放置在要监测地方的合适位置。

•扬尘在线监测终端工作在允许的温度及湿度范围内。

•扬尘在线监测终端内电路板上的灰尘在受潮后会引起短路，请保证扬尘在线监测终端所处环境的干爽。

目录目录..................................................... 错误!未定义书签。

1 系统介绍 (6)1.1 系统特点及优势 (6)1.2 系统组成 (7)1.3 系统拓扑图 (9)1.4 产品实物 (10)1.5 系统配置及参数 (10)2 系统组成 (12)2.1 颗粒物监测单元 (12)2.2 气象监测单元 (13)2.3 噪声监测单元 (15)2.4 LED 显示屏单元 (16)2.5 数据采集处理单元 (16)2.6 太阳能供电单元及UPS (17)3数据展示平台 (18)3.1 LED 屏展示 (18)3.2 云平台数据展示 (18)3.3 视频监控融合展示 (20)4 软件配置 (23)4.1 初次登录 (23)4.2 登录设备 (25)4.3 传感器配置 (27)4.4 相机配置 (31)4.5 数据推送配置 (36)4.6 更改登录密码 (36)5 硬件安装 (38)5.1 安装须知 (38)5.2安装接线 (38)1 系统介绍1.1 系统特点及优势采用高精度、高性能的气象传感器, 数据测量准确度高, 误差率小; 系统安全可靠, 在可靠性设计上充分考虑了整机的防水、耐高温、抗严寒、防腐蚀、防雷击等性能;支持2G/3G 无线数据传输和有线网络数据可选, 方便整个网络环境的搭建;主控板集成无线网络数据传输模块, 而非采用DTU 的方式, 无线网络数据传输可控, 无需担心原来由于DTU 故障导致的数据无法传输的情况特有的视频字符叠加功能, 将现场视频与检测数据完美融合, 在现场的视频监控画面上就能看到现场的检测数据, 并能随视频一起存储, 防止数据的篡改;集成大阳能供电系统, 系统断电的情况下, 依然能够依靠大阳能供电; 主机具备数据存储功能, 可将检测数据进行本地化存储, 待网络恢复后, 上传至数据检测平台;可实现与数据平台的底层数据对接, 方便介入省、市、区级监管平台1.2系统组成该系统主要由扬尘监测单元、噪声监测单元、气象监测单元、数据采集处理单元、数据传输单元、LED屏显示单元、太阳能供电单元、视频字符叠加单元组成，实现工地环境参数的监测、展示、数据上传、视频叠加功能完美对接政府监测平台，从而实现工地环境参数的24小时监管；1.扬尘监测单元：对扬尘进行连续自动监测，扬尘每分钟采集一次数据，并实时上传至服务器供后台程序统计和分析。

工地扬尘在线监测系统说明书
1
2020年4月19日
文档仅供参考，不当之处，请联系改正。

扬尘在线监测终端
操作手册
2 2020年4月19日
目录
目录 ................................................................................................ 错误!未定义书签。

1系统介绍 (6)
1.1 系统特点及优势 (6)
1.2 系统组成 (7)
1.3 系统拓扑图 (9)
1.4 产品实物 (10)
1.5 系统配置及参数 (10)
2系统组成 (12)
2.1 颗粒物监测单元 (12)
2.2 气象监测单元 (13)
2.3 噪声监测单元 (15)
2.4 LED显示屏单元 (16)
2.5 数据采集处理单元 (16)
2.6 太阳能供电单元及UPS (17)
3数据展示平台 (18)
3.1 LED屏展示 (18)
3.2 云平台数据展示 (18)
3.3 视频监控融合展示 (20)
4软件配置 (23)
4.1 初次登录 (23)
4.2 登录设备 (25)
4.3 传感器配置 (27)
4.4 相机配置 (31)
4.5 数据推送配置 (36)
4.6 更改登录密码 (36)
5硬件安装 (38)
5.1 安装须知 (38)
5.2安装接线 (38)。

扬尘在线监测系统目录一、背景介绍 01.1项目背景 01.2工地管理现状与存在问题 01.3建立依据 (1)二、建立方案 (1)2.1系统概况 (1)2.2功能特点 (2)2.3产品信息 (3)三、数据管理平台 (4)四、平台软件主要功能 (4)4.1电子地图位置呈现功能 (4)4.2监测因子图形展示 (5)4.3历史数据查询 (5)4.4站点管理 (6)4.5设备监控 (6)4.6短信配置 (7)4.7污染物浓度预警 (7)4.8用户管理 (8)五、系统优势 (9)六、项目效益 (9)一、ZWIN—YC06光散射法颗粒物自动监测仪 (10)二、ZWIN-BYC06β射线颗粒物〔PM10〕自动监测仪 (17)一、背景介绍1.1项目背景根据国家环保部监测数据，目前一些大中城市的雾霾天气较为严重，尤其是在京津冀、长三角、珠三角最为严重。

监测说明，这些地区每年出现霾的天数在100天以上，个别城市甚至超过200天。

空气污染严重的深层次原因是我国快速工业化、城镇化过程中所积累环境问题的显现，高耗能、高排放、重污染、产能过剩、布局不合理、能源消耗过大和以煤为主的能源结构持续强化，城市机动车保有量的快速增长，污染排放量的大幅增加，建筑工地遍地开花，污染控制力度不够，主要的大气污染排放总量远远超过了环境容量等多种原因。

其中，因建筑施工产生的扬尘污染，已经成为影响城市空气质量的主要原因之一。

建筑工地扬尘污染是建筑施工过程中排放的无组织颗粒物污染，既包括施工工地部各种施工环节造成的一次扬尘，也包括因施工运输车辆粘带泥土以与建筑材料逸散在工地外部道路上所造成的二次交通扬尘。

长期以来，对于建立工地扬尘带来的空气质量监管方面，由于不能得到实时的监测数据，或者收到举报无法得到与事实相对应的直接数据，一直是令政府监管部门十分困扰的事情。

为了有效监控建筑工地扬尘污染，承受市民的监视和投诉，共建绿色环保建筑工地，有必要进展建立工程扬尘污染自动监控系统的研究和开发。

工地扬尘在线监测仪网页配置工地扬尘在线监测仪主要由扬尘监测单元、噪声监测单元、气象监测单元、数据采集处理单元、数据传输单元、LED屏显示单元、视频字符叠加单元、数据展示平台组成，实现工地环境参数的监测、展示、数据上传、视频叠加功能，完美对接政府监测平台，从而实现工地环境参数的24小时监管。

1网页配置方法1.1初次登录1：设备提供两个功能完全相同的网口(LAN口)；配置时可以任意连接一个网口即可；连接方式一:扬尘主机连接到本地局域网内的交换机或路由器时，用来配置扬尘主机的电脑也需要连接到该局域网内；如果该局域网内已经存在IP为192.168.1.252的设备，请使用连接方式二连接方式二:将电脑使用一根网线直接连接到扬尘主机的网口；然后将自己电脑的IP配置为192.168.1.1网关配置为：192.168.1.1子网掩码配置为：255.255.255.0，因针对不同的系统配置电脑IP的方式不一致，可以针对自己的系统通过百度配置电脑IP；例如：使用的操作系统为win7系统，可以百度搜索：win7修改IP设置2：设备连接电源，等到RUN灯亮起后；3：打开浏览器，输入网址：192.168.1.252，出现以下界面；如果没有出现以下界面，几秒钟后重试；4：输入默认用户名(admin)，密码(admin888)，点击登录；出现以下界面：5：给该设备分配空闲有效的IP，及局域网的网关地址，DNS服务器和子网掩码，点击“提交网络配置”；提示成功后，关闭电源即可，也可以直接进行后续操作，重启需要等待约1分钟；1.2登录设备1：设备上电；2：解压之前下载过的文件，找到服务器搜索软件文件夹，进入，打开扬尘在线监测终端软件3：点击”搜索设备”，会搜索所有在该局域网中的运行的设备注意：设备上电后，需要运行约50秒钟后，设备初始化完成后才开启接收搜索功能；4：登录设备配置页面方式一：双击要登录的主机；方式二：选择要登录的主机在信息上单击一下，然后点击“登录设备”按钮。
