数字地形图的绘制

数字地形图的未来发展趋势
1 高精度地形数据
随着遥感技术和测绘技术 的不断发展，数字地形图 将提供更高精度的地形数 据。
2 智能分析与应用
借助人工智能和大数据分 析，将数字地形图应用于 更多领域，提供更智能化 的地形解决方案。
3 虚拟现实体验
数字地形图将与虚拟现实 技术结合，提供身临其境 的地形体验，为仿真模拟 和游戏开发提供支持。
数字地形图的应用
数字地形图是一种以数字形式表示地球表面地形的图像。它可以通过地形数 据和卫星遥感等信息制作而成，并在许多领域得到广泛应用。
什么是数字地形图
精确的三维模型
数字地形图使用地理信息系统技术，以精确的三维模型呈现地球表面的地形特征，包括山脉、 河流和湖泊等。
详细的地形信息
它提供了详细的地形信息，如高程、坡度、坡向和地形曲率，有助于人们深入了解地球表面 的变化和特征。
1
旅游景点选择
数字地形图可用于选择适合旅游的地形特征，帮助规划旅游线路和景点。
2
登山活动的难度和风险，确保安全顺利。
3
旅游资源保护
数字地形图可用于分析旅游资源的分布和可持续利用，保护旅游资源的环境和文 化价值。
数字地形图在科学研究中的意义
数字地形图在科学研究中发挥着重要作用，如气候模拟、地质演化研究、新物种发现等，为科学家提供有价值 的工具和数据。
数字地形图在环境保护中的应用
生态环境评估
通过数字地形图可以评估生态环 境的地形特征，为环境保护和生 态修复提供依据。
水资源管理
数字地形图可用于分析水资源的 分布和流动，帮助合理管理和保 护水资源。
海岸线管理
通过数字地形图可以分析海岸线 的地形起伏，指导海岸线管理和 防灾工作。

（一）碎部点的描述 1）测点的三维坐标；
2）测点的属性，即点的特征信息（地貌点？地物
点？……）；有什么特征等； 3）测点的连接关系，按照这个连接关系，即可将 相关的点连成一个地物。
（二）地形要素编码
• 野外数据采集仅用全站仪或其它大地测量仪器测定碎部
点的位置（坐标）是不能满足计算机自动成图要求的，
第十章 数字地形图测绘方法
第一节 数字测图概述
随着电子技术和计算机技术日新月异的发展及其在测绘领 域的广泛应用，20世纪80年代产生了电子速测仪、电子数 据终端，并逐步地构成了野外数据采集系统，将其与内外 业机助制图系统结合，形成了一套从野外数据采集到内业 制图全过程的、实现数字化和自动化的测量制图系统，人
1029
（一）数字测图的基本思想
数字化测图（Digital Surveying Mapping，简称 DSM），一种全新的测绘
地形图方法。
从广义上说，数字化测图应包括：利用电子全站仪或其它测量仪器进行野 外数字化测图、利用手扶数字化仪或扫描数字化仪对传统方法测绘原图的数
字化；以及借助解析测图仪或立体坐标量测仪对航空摄影、遥感像片进行数
（二）电子平板测绘模式
电子平板模式通常是指安装有数字化测图软件的便携机 （笔记本电脑）。电子平板测绘模式是用笔记本电脑模 拟测图平板，在野外直接将全站仪与笔记本电脑连接在 一起，测量数据实时传入笔记本电脑，现场加入地理属 性和连接关系后直接成图。 电子平板测绘实现了数据采集、数据处理、图形编辑现 场同步完成。这种作业模式的特点是精度高、现场成图 实现了“所见即所测”，从而具有较高的可靠性。
还必须将地物点的连接关系和地物属性信息（地物类别
等）记录下来。
• 一般用按一定规则构成的符号串来表示地物属性和连接

南方测绘仪器公司的数字化地形地籍成图系统cass系列北京威远图的sv300系列广州开思的scs系列清华山维61cass数字测图系统操作主界面及其内容简介一软件简介我国南方测绘仪器公司开发的基于autocad平台的数字测图系统它具有完备的数据采集数据处理图形生成图形编辑图形输出等功能能方便灵活地完成数字测图工作
3.3.2 修改数字地面模型（修改三角网） 3.3.3 绘制等高线
• 1.用鼠标选择“等高线”下拉菜单的“绘制等高线”项， 命令区提示：最小高程为490.400米，最大高程为 500.230米 • 2.请输入等高距〈单位:米〉：输入等高距，回车。 • 3.请选择: 1.不光滑 2.张力样条拟合 3.三次B样条拟合 4.SPLINE <1>:选择等高线绘制的方式，例如输入3，回 车。 • 注：SPLINE是内插；张力样条拟合的等高线最忠实于地形。
编写引导文件时，单击下拉菜单“编辑”下的“文本编辑” 或在命令行键入命令“EDIT”并回车后，系统弹出如图所示 对话窗，单击“是（Y）”按钮，文本编辑器便打开，键入 引导文件，完成后存盘退出。
2.定显示区 操作同前所述。 3.编码引导 “编码引导”的功能是自动将坐标数据文件（如 CXKT．DAT）和前面编辑好的引导文件（如CXKT．YD）合 并，生成简码坐标文件。合并是以点号为纽带，以点号建立联 系。该简码坐标数据文件名为了便于记忆可为“*YD．DAT”， 其中“*”用坐标数据文件名所代替。 由引导文件得到的简编码坐标数据文件在形式上与野外采 集的简编码坐标数据文件相同，但其实质有所不同，该文件每 一行最前面的数字仅仅是顺序号，而不是点号。前者各个点已 经经过重新排序，把同一地物点均放在一块，变成一个地物一 个地物地存放，很有规律，其实质是把引导文件和坐标数据文 件合二为一，包含了各个地物的全部信息。后者各个坐标是按 采集时的观测顺序进行记录，同一地物点不一定放在一块，多 个地物点可能相互混杂。其每行最前面的数字表示该点点号。

第二节数字化地形图的成图方法数据通讯结束后，计算机的硬盘里就保存了全站仪传来的坐标数据文件，再由CASS5.1进行成图。

根据数据采集的方式不同也有不同的成图方法。

分别有“草图法”、“简码法”、“测图精灵成图法”和“电子平板成图法”。

本文将详细介绍“草图法”，并对其他方法作简要介绍。

一、“草图法”成图“草图法”根据作业方式不同，又可分为“点号定位”、“坐标定位”和“编码引导”几种作业流程。

（一）、“点号定位”法作业流程：“点号定位”法作业流程是：选择测点点号定位成图法—展点—绘平面图—绘等高线—加注记—加图框分幅—成图结束。

下面以CASS5.1中的例子Study.dat数据文件说明Study.dwg图形文件的生成过程。

1、打开CASS5.1界面（图6-8）。

双击CASS5.1图标，即可打开CASS5.1的主界面：2 、选择测点点号定位成图（图6-9）将鼠标移至屏幕右侧菜单内“测点点号”项，按左键，即出现如（图6-9）所示的对话框，选择 Study.dat文件名，点击“打开”后，命令区提示：读点完成！共读入106个点。

3、展野外测点点号点击“绘图处理”下的“展野外测点点号”（图6-10），便出现（图6-11）所示的对话框。

选择Study.dat文件名，点击“打开”后，便可在屏幕上展出野外测点的点号如（图6-12）。

4、绘平面图下面可以灵活使用工具栏中的缩放工具进行局部放大以便绘图，例如先把左上角放大，选择右侧屏幕菜单的“交通设施”按钮，弹出如下菜单如（图6-13），找到“平行等外公路”并选中，点击“OK”，命令区提示：绘图比例尺1：输入500，回车。

点P/<点号> 输入92，回车。

点P/<点号> 输入45，回车。

点P/<点号> 输入46，回车。

点P/<点号> 输入13，回车。

点P/<点号> 输入47，回车。

点P/<点号> 输入48，回车。

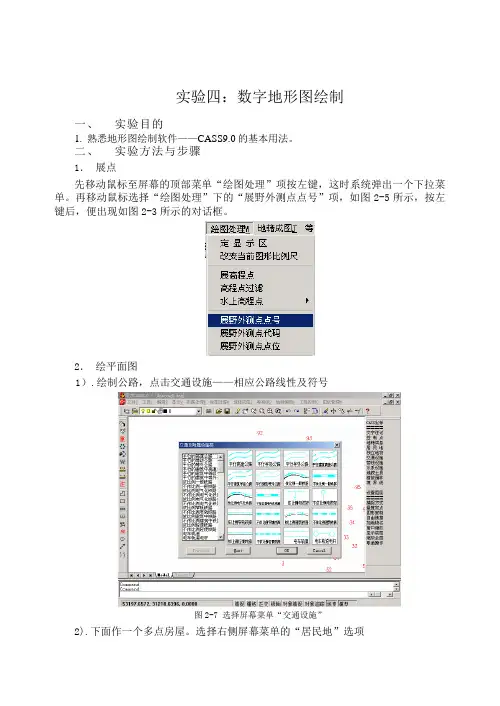

实验四：数字地形图绘制
一、实验目的
1. 熟悉地形图绘制软件——CASS9.0的基本用法。

二、实验方法与步骤
1．展点
先移动鼠标至屏幕的顶部菜单“绘图处理”项按左键，这时系统弹出一个下拉菜单。

再移动鼠标选择“绘图处理”下的“展野外测点点号”项，如图2-5所示，按左键后，便出现如图2-3所示的对话框。

2．绘平面图
1）.绘制公路，点击交通设施——相应公路线性及符号
图2-7 选择屏幕菜单“交通设施”
2).下面作一个多点房屋。

选择右侧屏幕菜单的“居民地”选项
先用鼠标左键选择“多点砼房屋”，再点击“OK”按钮。

命令区提示：
3）.绘制什么地物，选取相应的地物线性及符号。

4）．绘图。

在操作过程中要注意以下事项：
千万别忘了存盘,时时记住保存。

绘制路，房屋，根据地形图的作用绘制相应的图形。

三．实验结果
图打印如下。

三维地形数据的采集测绘步骤
定向建模 数字高程模型DEM
数字正射影像DOM
数字线划测图
感谢聆听！
ቤተ መጻሕፍቲ ባይዱ
特征
数字或电子版形式
能够描述地物的空间位置、形状以及区域内自然地貌的起伏状况
大比例尺，高分辨率 通过三维的离散点来描述地形、地貌和地物的立体形状 所描述区域小，内容详细
数据
地形数据及表达方法分析
平面位置
地形数据
分类
高程数据 野外测量
获取方式
航空航天遥感影像 现有地形图数字化
应用
三维数字地形图测绘技术
概念 特征
数据
应用
概念
“
“
三维数字地形图指的是地物、地貌等立体形状和空 间坐标用三维点表示出来，在这样的途中，地形、 地貌都是它描述的对象，即线划地形图。这就意味 着，三维地形图中所有的地形、地貌、地物都是三 维体现的，横轴和纵轴表示的是地貌、地物的水平 投影，而竖轴则表示的是三维的坐标，是立体的、 空间的。

南方CASS软件绘制数字化地形图等高线的应用和技巧摘要本文介绍了南方CASS软件的等高线绘制方法,并结合工作经验,提出CASS软件在绘制等高线方面的注意事项和技巧。

关键词CASS软件;等高线;技巧0 引言随着科技快速发展,GPS、全站仪、计算机和各种测绘软件已在测绘行业广泛应用,大比例尺全野外数字测图手段得到普及,大大提高了生产效率。

郑州市自来水总公司设计院通过组合使用徕卡GPS、拓普康全站仪和南方CASS测图软件,完成了大量的数字地形图测绘工作,取得良好的社会效益和经济效益,也积累了一定的实践经验,现将用CASS软件在绘制等高线方面的方法和经验介绍如下,供大家参考。

1 绘制等高线的基本方法1)等高线的定义。

等高线指的是地形图上高程相等的各点所连成的闭合曲线。

地形图上的等高城分为首曲线、计曲线、间曲线和助曲线4种。

此外,为了表示斜坡方向,在独立山顶、凹地处,绘一与等高线相垂直的短线,叫示波线,不与等高线相连的一端指向下坡方向。

2)等高线的基本特点。

(1)同线等高,即同一等高线上各点高度相同。

(2)自行封闭。

各条等高线必自行成闭合的曲线,若因图幅所限不在本幅闭合,必在邻幅闭合。

(3)不能分叉,不能合并。

即一条等高线不能分叉成两条,两条等高线不能合并成一条(悬崖,峭壁例外)。

3)等高线的绘制。

为了让等高线较好的代表地形、地貌,则需要采集尽量多的特征点高程数据,然后再进行合理的拟合和修饰,才会使等高线正确、科学。

传统的等高线手工绘制方法是个复杂、繁琐的作业过程,耗时长、效率低,但因是人工绘制,可以边绘制边检查,明显错误可以随时剔除。

利用CASS软件绘制等高线则具有自动、快捷的优点。

CASS软件绘制等高线的基本操作如下:运行南方CASS软件,通过“数据”菜单导入全站仪中的采集数据,点击“等高线”→“建立DTM”,在弹出窗口中选择坐标数据文件名,软件将自动建立DTM网络,然后点击“绘制等高线”,根据提示输入绘图比例尺,并在弹出窗口中选择拟合方式、输入等高距,点“确定”,软件将自动生成等高线。

测绘工程数字地形图测绘概述数字地形图是数字化的地形模型，是测绘工程中的重要组成部分。

数字地形图通过数字手段，将地面真实的地形特征以一定比例尺和精度，表现在平面上，呈现出三维地面地貌信息的二维表达形式。

数字地形图广泛应用于各种建设工程中，如城市规划、交通工程、水利工程、土地开发等。

本文将从数字地形图测绘的概念、应用、测绘技术等方面进行详细介绍。

数字地形图测绘的概念数字地形图是以数字高程模型为基础，经过计算机处理，形成的一幅具有真实地形特征的地图。

数字地形图是反映地貌的重要工具，能够反映地面高程变化情况，包括山、峰、谷、河、湖、沼泽、道路、建筑物等地理地貌要素，数字地形图十分逼真，可用于进行视觉分析、三维模拟等应用。

数字地形图测绘是利用测量仪器和计算方法，以一定的范围、比例尺和精度实现地形要素的测量和数据组织。

数字地形图的测绘过程需要遵循科学、规范和准确的原则，确保地图数据的准确性和完整性。

数字地形图测绘的应用数字地形图广泛应用于不同领域，具有高精度、高效率、高实时性等特点，主要应用于以下领域：城市规划数字地形图可以提供城市整体地形信息，为城市规划和土地利用提供基本数据和支撑，为市政建设、城市规划、环保等部门的工作提供数据依据，能够使用在地形分析、环境影响评价等方面。

交通工程数字地形图能够反映路径和地形特征等信息，供道路设计、隧道设计、桥梁设计等交通工程的细化设计提供基础数据和支撑。

水利工程数字地形图在水利工程中具有重要的应用价值，包括水库、水电站的工程设计，水环境分析等领域。

土地开发数字地形图在土地开发中具有重要的应用价值，可以为土地规划、土地评估、土地资源开发和利用提供基础数据和支撑。

数字地形图测绘的技术数字地形图的测绘技术是数字地形图制图的基础，数字地形图测绘的主要技术如下：建立基础资料数字地形图的测绘需要建立基础资料，包括高程基准面、坐标系统等，要保证基础资料的正确性和稳定性。

采集测量数据数字地形图测绘需要采集测量数据，可采用GPS定位、全站仪测量、激光扫描、航空摄影等多种测量方法。

数字测图的作业模式
目前可分为数字测记模式和电子平板测绘模式两种： 数字测记模式是一种野外数据采集、室内成图的作 业方法，根据野外数据采集硬件设备的不同，可将其进 一步分为全站仪数字测记模式和RTK GPS数字测记模 式。 电子平板测绘模式就是全站仪＋便携机＋相应测图 软件实施的外业测图模式。这种模式用便携机（笔记本 电脑）的屏幕模拟测板在野外直接测图，即把全站仪测 定的碎部点实时地展绘在计算机屏幕（模拟测板）上， 用软件的绘图功能边测边绘。
23
以GPT-2000全站仪为例：
按MENU键，仪器进入特 殊模式，显示主菜单：
ＭＥＮＵ 1/3 F1：DATA COLLECT F2：LAYOUT F3：MEMORY MGR.
P↓
按F1（DATA COLLECT）键，仪器进入数据采集 工作状态；按F3（MEMORY MGR．），进入内 存管理工作状态。
5
6
数字地图的概念
它是以数字形式存储在磁盘或光盘 上，用以表达地物、地貌特征点的空间集 合形态。它需要通过专用的计算机软件对 这些数字进行显示、读取、检索、分析。 数字地图上可以表示的信息量远大于普通 地图。
7
数字地图的特点：
1.数字地图是数据矢量图，它是以数字坐标表示地物和地貌点的空间位置。它还可 供GIS(地理信息系统)建库使用。 2.数字地图进行分层贮存与管理。它可以将多种图合在一起，也可以将地形图进行 分层显示与输出，从而形成各种功能不同、用途不同的多品种地图；数字地 图可以非常方便地对地图的内容进行任意形式的要素组合、拼接，形成新的 地图；它还可以很方便地与卫星影象、航空照片、其它电子地图和其它信息 数据库进行整合、拟合、挂接显示等，生成各种类别的新型地图。 3.数字地图信息量大。它可以包含所有地表和地下的全部空间信息，还可以将与空 间位置有关的非图形信息一起在信息系统中进行管理。 4.数字地图可以利用数字地图记录的信息，派生新的数据。如地图上等高线表示地 貌形态，但非专业人员很难看懂，利用数字地图的等高线和高程点可以生成 数字高程模型，将地表起伏以数字形式表现出来，可以直观立体地表现地貌 形态。这是普通地形图不可能达到的表现效果。 5.数字地图易于修改，可极大的缩短成图时间，进行局部更新和修测速度快而且方 便，使得数字地图有良好的现势性。 6.可以输出不同比例尺和不同图幅大小的地图。数字地图并不是以某一固定比例尺 和固定的图幅大小来贮存一幅地图，它是以数字形式贮存的1：1数字地图， 可以根据用户的需要，输出不同比例尺和不同图幅大小的地图。 7.数字测图自动化的效率高，劳动强度小，错误(读错、记错、展错)几率小，绘得 的地形图精确、美观、规范，原始测量数据的精度毫无损失，从而获得高精 度(与仪器测量同精度)的测量成果。数字地形图最好地(无损地)体现了外业 测量的高精度，在绘图和保存方面没有精度损失。 8.数字地图的缺点是：一次进行大面积的数字测图，耗用的资金多；各种成图软件 8 不通用，对用图带来麻烦。

要素拓扑关系建立
根据地形要素之间的空间关系，建立 正确的拓扑关系，以便于后续的符号 化和分层管理。
地形要素符号化
符号库选择
根据地形要素的类型和特点，选择合适的符号库进行符号化。
符号化参数设置
根据实际需求，设置符号化的参数，如颜色、大小、形状等，以突出地形要素的特点和属性。
地形要素分层管理
分层原则确定
总结词
随着测量技术的发展，数字地形图制作 精度越来越高，能够满足各种精细化需 求。
VS
详细描述
高精度地图制作是数字地形图发展的一个 重要趋势。通过采用先进的测量技术，如 全球定位系统（GPS）、遥感技术等，数 字地形图的精度得到了显著提高，能够满 足各种精细化需求，如城市规划、交通管 理、环境保护等。
THANKS
多源数据融合
总结词
多源数据融合是数字地形图发展的另一个重 要趋势，将不同来源的数据进行整合，提高 地图信息的完整性和准确性。
详细描述
多源数据融合是数字地形图发展的一个重要 趋势。通过将不同来源的数据进行整合，如 遥感数据、GIS数据、地图数据等，可以实 现多源数据融合，提高地图信息的完整性和 准确性。这种趋势有助于更好地满足用户对
动态地图更新
总结词
随着地形变化，数字地形图需要不断更新， 保持地图信息的实时性和准确性。
详细描述
动态地图更新是数字地形图发展的另一个重 要趋势。由于地形受到自然和人为因素的影 响，会发生各种变化。为了保持地图信息的 实时性和准确性，数字地形图需要不断更新 。通过采用遥感技术、GIS技术等手段，可 以实现动态地图更新，及时反映地形的变化 情况。
《数字地形图的绘制》ppt课件
目录 Contents
• 数字地形图概述 • 地形数据采集 • 数字地形图制作 • 数字地形图应用 • 数字地形图的发展趋势

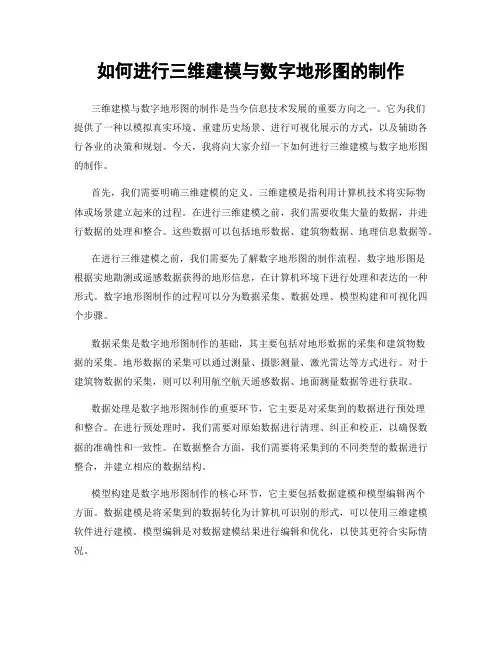

如何进行三维建模与数字地形图的制作三维建模与数字地形图的制作是当今信息技术发展的重要方向之一。

它为我们提供了一种以模拟真实环境、重建历史场景、进行可视化展示的方式，以及辅助各行各业的决策和规划。

今天，我将向大家介绍一下如何进行三维建模与数字地形图的制作。

首先，我们需要明确三维建模的定义。

三维建模是指利用计算机技术将实际物体或场景建立起来的过程。

在进行三维建模之前，我们需要收集大量的数据，并进行数据的处理和整合。

这些数据可以包括地形数据、建筑物数据、地理信息数据等。

在进行三维建模之前，我们需要先了解数字地形图的制作流程。

数字地形图是根据实地勘测或遥感数据获得的地形信息，在计算机环境下进行处理和表达的一种形式。

数字地形图制作的过程可以分为数据采集、数据处理、模型构建和可视化四个步骤。

数据采集是数字地形图制作的基础，其主要包括对地形数据的采集和建筑物数据的采集。

地形数据的采集可以通过测量、摄影测量、激光雷达等方式进行。

对于建筑物数据的采集，则可以利用航空航天遥感数据、地面测量数据等进行获取。

数据处理是数字地形图制作的重要环节，它主要是对采集到的数据进行预处理和整合。

在进行预处理时，我们需要对原始数据进行清理、纠正和校正，以确保数据的准确性和一致性。

在数据整合方面，我们需要将采集到的不同类型的数据进行整合，并建立相应的数据结构。

模型构建是数字地形图制作的核心环节，它主要包括数据建模和模型编辑两个方面。

数据建模是将采集到的数据转化为计算机可识别的形式，可以使用三维建模软件进行建模。

模型编辑是对数据建模结果进行编辑和优化，以使其更符合实际情况。

可视化是数字地形图制作的最终目标，它通过渲染和导航等技术手段，将模型表达成逼真的三维场景，并提供交互性的操作方式。

在进行可视化时，我们可以利用图形渲染技术对模型进行光照、阴影、材质等效果的处理，使其更加真实。

同时，我们还可以将模型导入到虚拟现实设备中，提供更加沉浸式的视觉体验。

数字地图绘制技术的使用方法和数据处理随着科技的快速发展，数字地图成为了现代社会中不可或缺的工具。

它们为我们提供了丰富的地理信息和导航功能，帮助我们更好地了解和探索世界。

本文将介绍数字地图绘制技术的使用方法和数据处理过程，希望能够帮助读者更好地利用数字地图。

一、数字地图的绘制技术数字地图是通过将地理信息转换为数字化的图像来呈现的。

下面将介绍几种常见的数字地图绘制技术。

1.卫星影像卫星影像是基于卫星拍摄的真实地表照片，它是数字地图中最真实和精确的表现方式之一。

通过卫星影像，我们能够清晰地看到地球上的各种地貌特征，如山脉、河流、城市等。

2.地形图地形图是将地球上的地形特征转换为等高线的图像。

通过地形图，我们可以了解地球上的山脉、高原、盆地等地貌特征，以及各个地方的海拔高度。

3.热力图热力图通过颜色的渐变来表示地区的热度或密度。

它能够直观地显示人口分布、交通繁忙程度等信息。

例如，热力图可以用来显示城市中的人流密集区域，帮助我们规划更有效的交通路线。

二、数字地图数据的处理数字地图的数据处理是生成数字地图的重要环节。

下面将介绍几种常见的数字地图数据处理方法。

1.数据收集数字地图的数据收集可以通过多种渠道进行，比如卫星遥感、测量仪器、地理信息系统等。

这些数据包括地貌特征、建筑物、道路网络、气候信息等。

通过数据收集，我们可以获取到丰富的地理信息，为数字地图提供数据支持。

2.数据清洗与整合在数据收集过程中，可能会存在数据的不完整或者重复。

因此，在生成数字地图之前，需要对数据进行清洗与整合。

这一步骤通常由地理信息系统进行处理，并确保数据的准确性和一致性。

3.数据分析与可视化一旦数据清洗和整合完成，就可以进行数据分析与可视化。

这一步可以通过地理信息系统工具进行，例如ArcGIS、QGIS等。

通过数据分析与可视化，我们可以更好地理解地球上的地理现象，并将其呈现在数字地图上。

4.数据更新与维护数字地图中的数据经常需要更新和维护，以反映地理现实的变化。

１概 述
种选 项 。
一
Ｃ Ａ Ｓ Ｓ 在绘制等高线时 ， 充分考虑到等高线通过地性线和断裂线时 数据位 ： 是指单向传输数据的位数 ， 数据代码通常 使用 Ａ Ｓ Ｃ Ｉ Ｉ 码， 情况的处理 ， 如陡坎 、 陡涯等。 Ｃ Ａ Ｓ Ｓ能自动切除通过地物、 注记 、 陡坎的 般用 ７ 位或 ８ 位。 等高线 。 由于采用了轻量线来生成等高线 ， Ｃ Ａ Ｓ Ｓ 在生成等 高线后 ， 文 在绘等高线之前， 必须先将野外测 的高程 校检位 ： 校检位 ， 又称奇偶校检位 ， 是指数据传输时接在每个 ７位 件大小比其它软件小了很多。 Ｉ ） Ｚ ｉ） ， 然后在数字地面模型上生成等高线。一般 二进制数据信息后面发送的第八位 ，它是检查传输数据正确与否的方 点建立数字地面模型（ 法 ，校检位通常有三种校检方式 ： Ｎ Ｏ Ｎ Ｅ（ 无校检 ） 、 Ｅ Ｖ Ｅ Ｎ（ 偶校检 ） 及 情况下 ，由于地形条件的限制在外业采集的碎部点很难一７ 欠性生成理 Ｏ Ｄ Ｄ （ 奇校检 ） 。 想的等高线 ， 如楼顶上控制点。另外还因现实地貌的多样性和复杂性 ， ２ 选择 Ｃ Ａ Ｓ Ｓ内业成 图的绘 制方式 自动构成的数字地面模型与实际地貌不太一致 ，这时可以通过修改三 在 内业成图时，依据草图对测绘仪器采集的点进行连接及赋予相 角网来修改这些局部不合理的地方。 应 的属性 ， 此种方法称为草图法作业模式 ， 在此种模式下 ， 根据作业方 ４ 图形分幅 在图形分幅前 ， 应作好分幅的准备工作。应了解您图形数据文件中 式的不同 ， 分为“ 点号定位” 、 “ 坐标定位” 和“ 编码引导” 几种方法。 的最小坐标和最大坐标。注意 ： 在Ｃ Ａ Ｓ Ｓ 下侧信息栏显示的数学坐标和 ２ ． １ 点号定位成图法 ： 鼠标点击绘制地物或地貌的图标 ， 提示输入 点号 ， 输入测点点号后 自动成图， 其操作步骤如下 ： 测量坐标是相反的 ， 即Ｃ Ａ Ｓ Ｓ 系统 中前面的数为 Ｙ坐标（ 东方 向） ， 后面 ２ ． １ ． １ 通过执行“ 绘图处理一展野外测定点号” 菜单命令， 导人坐标 的数为 ｘ坐标（ 北方 向） 。其操作步骤如下 ： ４ ． １ 将 鼠标移至“ 绘图处理” 菜单项 ， 点击左键 ， 弹出下拉菜单 ， 选择 数据文件 ， 在Ｃ Ａ Ｓ Ｓ 绘 图区域内展点； ２ ． １ ． ２ 将“ 地物绘制菜单” 中的绘图 模式选择为“ 点号定位” ； 系统提示选择数据文件 ： 用户需要选择展点所 “ 批量分幅 ／ 建方格网” ， 命令区提示 ： 请选择 图幅尺寸： （ １ ） ５ ０ ＂ ５ ０（ ２ ） ５ ０ ＊ ４ ０ 用的坐标数据文件 ； ２ ． １ ． ３ 鼠标点击“ 地物绘制菜单” 中的绘制地物或地 （ ３ ） 自 定义尺寸４ ． ２ 输 入测 区一角 ： 在 图形 左下 角点击 左键 。 貌的图标 ，系统提示输入点号 ； ２ ． １ ４用户可以在命令窗 口直接输入点 号， 系统 自动在该点位上绘制图形； ２ ． １ ． ５ 用户可以在命令窗 口中输入选 ４ ． ３ 输入测区另一角： 在图形右上角点击左键。 这样在所设目录下就产生了各个分幅图，自动以各个分幅图的左 项… Ｐ ’ ， 实现“ 点号定位” 和“ 坐标定位” 的切换 。 ２ ． ２ 坐标定位成图法 ： 鼠标点击绘制地物或地貌的图标 ， 提示输入 下 角 的 东 坐 标 和 北 坐 标 结 合 起 来 命 名 ， 如 ： “ ２ ９ ． ５ ０ — ３ ９ ． ５ ０ ” 、 坐标数据 ， 用户可 以直接输入坐标也然也可以直接在图上选取 ， 其操作 “ ２ ９ ． ５ ０ — ４ ０ ． ０ ０ ” 等。如果要求输入分幅图 目录名时直接回车 ， 则各个分幅 步骤 如下 ： 图自动保存在安装了 Ｃ Ａ Ｓ Ｓ ７ ． ０的驱动器的根 目录下 。选择“ 绘图处理 ／ 批量输出” ，在弹出的对话框 中确定输出的图幅的存储 目录 ２ ． ２ ． １ 通过执行“ 绘图处理一展野外测定点号” 菜单命令 ， 导入坐标 批量分幅 ／ 数据文件 ， 在Ｃ Ａ Ｓ Ｓ绘图区域内展点； ２ ． ２ ． ２将“ 地物绘制菜单” 中的绘图 名 ， 然后确定即可批量输出图形到指定的目录。 结束 语 模式选择为“ 坐标定位” ； ２ ． ２ ＿ ３鼠标点击“ 地物绘制菜单” 中的绘制地物 地形图测绘的内外业过程是—个繁复而又细致 的工作 ，需要有一 或地貌的图标 ，系统提示输入坐标数据 ； ２ ． ２ ４ 对照外业绘制的草图， 连 接图面上的“ 展点” ， 进行数字地 图的绘制（ 用户可以在命令窗口中直接 定的工作经验积累和有经验的工作者进行指导 ，这样测绘工作人员才 输入坐标 ， 也可以用鼠标直接在图面上拾取点 ） 。 能较 ｝ 也 熟悉并掌握工作技巧；测绘人员必须结合前人及 自己总结的 ２ ． ３ 编码引导成 图法 ：通过编码文件来定义地物的属性和连接关 经验 ， 并在工作 中 运用这些方法 ， 才能不断地得到进步。 参考文献 系， 使用此方式成图， 需要输入引导文件和坐标 文件。编码引导文件是 １ １ 郑杨琳、 唐秀蓉、 黄裕雄 ， 数字测图软件应用技巧与制图质量控制叨． 用户根据“ 草图” 编辑生成的， 文件的每一行描绘一个地物 ， 数据格式如 ｆ 下： 伎 件扩展名为“ Ｙ Ｄ ” ） ： 山西建筑， ２ ０ １ ０ ．

1:2000数字地形图及数字高程模型项目**********1:2000数字地形图及数字高程模型项目项目承担单位(盖章)：主要设计人：审核意见：设计负责人：审核人：年月日年月日批准单位：（盖章）审批意见：审核人：年月日目录1 概述 (1)1.1 任务来源及内容 (1)1.2 测区自然地理概况 (1)2 基本技术要求 (1)2.1 作业依据 (1)2.2测图规格及精度 (2)2.3 测区已有资料的分析利用 (3)3 技术方案 (4)3.1 选点与埋石 (4)3.2 平面控制测量 (5)3.2.1 三等GPS控制测量 (5)3.2.1.1 三等GPS控制点的观测 (5)3.2.1.2 三等GPS控制网的平差计算 (6)3.2.2一级平面控制测量 (6)3.2.2.1一级GPS测量 (7)3.2.2.2一级GPS网的平差计算 (7)3.2.2.3一级导线测量 (7)3.2.2.4一级导线网平差计算 (8)3.3高程控制测量 (9)3.3.1水准测量 (9)3.3.2四等光电测距三角高程测量 (10)3.4 三等GPS和一级导线在像片上的要求 (10)3.5 像片控制测量 (10)3.5.1 野外像片控制测量 (11)3.5.1.1 野外像片控制点的布点方法 (11)3.5.1.2 野外像片控制点整饰 (11)3.5.1.3 野外像片控制测量的观测与计算 (12)3.5.1.3.1 GPS（高程）测量 (12)3.5.2 解析空中三角测量 (12)3.5.2.1 转点和选点 (13)3.5.2.2 量测和平差计算 (13)3.5.2.3 加密点的整饰 (13)3.5.2.4提交下工序的成果 (13)3.6 像片调绘 (14)3.7 成图要素采集 (15)3.8 地形图编辑 (17)3.9 数字高程模型 (20)3.9.1采点原则 (20)3.9.2特征线 (20)3.9.3文件格式 (20)4 检查验收、图幅拼接及成果资料上交 (22)**高速公路1:2000数字地形图及数字高程模型项目技术设计书1 概述1.1 任务来源及内容**********中交远洲交通科技有限公司设的委托完成**高速公路张家口段、保定段测绘工程。

内容摘要本设计主题为：数字测图的实施，结合实际主要从图根控制网的设计布设、实测和利用全站仪对碎部点进行的采集方法以及碎部点数据的处理三方面做了探讨；也非常详细的阐述了全站仪在数字测图中的运用，以及大比例尺测图的方案；最终使用全站仪测出符合开封市规划局要求的大比例尺数字地形图。

关键词：控制网布设数字化测图 GPS-RTK 全站仪。

目录绪言........................................................................................................................................... - 2 -1.已有资料的收集及利用................................................................................................................. - 3 -2平面及高程控制设计...................................................................................................................... - 4 -2.1平面坐标及高程系统的选择 (4)2.2主要精度指标 (5)2.3平面控制测量 (5)2.3.1 方案一：GPS做首级控制网，RTK做加密图根点................................................................ - 5 -2.3.2 方案二：导线网，全站仪加密图根点 ................................................................................- 11 -2.4高程控制测量 (22)3 碎部点野外数据采集................................................................................................................. - 23 -3.1全站仪测图程序 (24)4内业数字化成图............................................................................................................................ - 25 -4.1数字化传输及展点 (26)4.2数字化成图作业步骤： (29)4.3各类地物绘制要求 (31)5提交资料： (33)实习总结 (33)致谢............................................................................................................................................... - 34 -参考文献........................................................................................................................................... - 35 -附件................................................................................................................................................... - 36 -绪论随着电子全站仪及电子计算机的普及，地形图的成图方法正在逐步地由传统的白纸法成图向数字测图方向发展。

数字地形图制作技术的使用方法和实践案例引言：随着科技的不断进步，数字地形图制作技术越来越受到广大人们的关注。

数字地形图是一种以数字形式呈现地形数据的地图，它可以为我们提供更加准确、直观的地理信息。

本文将介绍数字地形图制作技术的使用方法和实践案例，希望能够帮助读者更好地了解和应用这一技术。

一、数字地形图制作技术的概述数字地形图制作技术是利用地理信息系统（GIS）以及遥感技术等工具和方法，将地形数据转换为数字形式并用可视化的方式呈现出来。

其主要包括地形数据采集、预处理、三维建模和可视化等步骤。

地形数据采集是制作数字地形图的基础，现阶段常用的采集方式包括地面测量、航空航天摄影和激光雷达扫描等。

通过这些手段，可以获取地形高程、坡度、坡向等数据。

预处理是为了保证数据的准确性和完整性，包括数据去噪、数据匹配和数据校正等处理步骤。

这些步骤的目的是消除采集过程中的误差和噪点，以及保证数据的一致性。

三维建模是数字地形图制作的核心步骤，主要通过数字化地形数据来建立三维模型。

常用的建模方法有TIN模型、格网模型和等高线插值等。

这些方法可以根据实际需求选择，以获得更加准确的地形模型。

可视化是为了使数字地形图更加可读性强和直观。

利用可视化技术，可以为地形数据添加纹理、颜色、光影等效果，使得地形图更加生动、具体。

二、数字地形图制作技术的应用实践案例1. 城市规划在城市规划中，数字地形图制作技术可以帮助规划师们更好地了解城市地形，为城市规划提供可靠的数据支持。

通过数字地形图，规划师可以准确测量城市地块的高度、坡度等信息，从而确定建筑物的布局和高度。

2. 水资源管理数字地形图制作技术在水资源管理中有着广泛应用。

通过数字地形图，可以准确划定水域范围，分析地表水的流向和蓄水量。

同时，也可以利用数字地形图预测河流洪水、干旱等自然灾害，为水资源管理部门提供决策依据。

3. 农业生产数字地形图制作技术在农业生产中也发挥着重要作用。

通过数字地形图，农民可以了解到农田的坡度、坡向，从而进行合理的排灌和施肥。

地形图数字化当有纸质地形图时，可用纸质地形图数字化获得数字地形图。

图解地形图数字化有手扶跟踪数字化和扫描数字化两种。

扫描地形图使用的工程扫描仪有平板式和滚筒式两种，幅面可选用A1(841mm⨯597mm)幅面或AO(1189mm⨯841mm)幅面。

《l:500,1:1000、1:2000地形图数字化规范》规定扫描仪的分辨率应不小于157点/cm。

对着墨的聚脂薄膜底图或印刷好的地形图，扫描分辨率一般设置为300dpi(Dot Per Inch,即每英寸点数)的分辨率，对铅笔聚脂薄膜原图，扫描分辨率一般设置为450~600dpi，扫描获得的栅格图像文件格式一般为TIFF，PCX或BMP格式。

完成图纸的扫描后，即可以进行数字化操作。

(1)插入光栅图像执行下拉菜单“工具\光栅图像\插入图像”命令，弹出“图像管理器”对话框；单击附着(A)…按钮，在弹出的标准文件选择对话框中选择要数字化的光栅图像文件01708300.pcx；完成操作后，弹出“图像”对话框，在“插入点”选区键入内图廓西南角坐标(2501700,383000)，在“比例”选区键入比例系数250，单击确定按钮，即完成光栅图像插入操作。

(2)加图框执行下拉菜单“绘图处理/标准图幅50⨯40cm”命令，在命令行键入比例尺1000，在弹出的“图幅整饰”对话框中输入所需的内容，单击确定按钮，即完成加图框操作。

(3)裁剪光栅图像当光栅图像的幅面较大时，可以适当裁剪掉外图廓的部分图像。

执行下拉菜单“工具\光栅图像\图像剪裁”命令，命令行的提示及输入如下：选择要剪裁的图像：(点取光栅图像的边界)输入图像剪裁选项[开(ON)/关(OFF)/删除(D)/新建边界(N)]<新建边界>：Enter输入剪裁类型[多边形(P)/矩形(R)]<矩形>：Enter指定第一角点：指定对角点：裁剪时应注意保留外图框边界附近的文字注记图像。

(4)设置光栅图像透明光栅图像透明模式的缺省设置是关闭的，这时，在光栅图像后面的对象不可见，应执行下拉菜单“工具\光栅图像\图像透明度”命令打开。
