激光器的种类讲解

各种激光器的介绍激光（Laser）是光学与物理学领域中的重要研究方向之一，也是现代科学中应用最广泛的光源之一、激光器是产生、放大和产生激光的装置，它能够使光以高度有序的方式输出，并具有高度相干和高度定向的特性。

激光器可以根据不同的工作原理和激光频率，分为多种类型，下面将为大家介绍几种常见的激光器。

1. 固体激光器（Solid State laser）：固体激光器是利用固体材料作为介质的激光器。

固体激光器的工作物质通常为具有特殊能级结构的晶体或玻璃材料。

最早的固体激光器是由人工合成的红宝石晶体制成的。

它具有高度的可靠性、较高的功率输出和较宽的谱段覆盖等特点，广泛应用于医疗、测量、通信、材料加工等领域。

2. 气体激光器（Gas laser）：气体激光器是利用气体作为活性介质的激光器。

常见的气体激光器有二氧化碳激光器、氦氖激光器等。

其中，二氧化碳激光器是最早被发现和研究的激光器之一，具有连续激光输出、较高的功率密度和中远红外波段特点，广泛应用于材料加工、切割、医疗等领域。

3. 半导体激光器（Semiconductor laser）：半导体激光器是利用半导体材料作为活性介质的激光器。

它是目前应用最广泛的激光器之一，常见的有激光二极管（LD）和垂直腔面发射激光器（VCSEL）。

半导体激光器具有小巧轻便、功耗低、寿命长等特点，广泛应用于激光显示、光通信、生物医学等领域。

4. 光纤激光器（Fiber laser）：光纤激光器是利用光纤作为反射镜和放大介质的激光器。

它采用光纤的内部介质作为激光器的活性介质，激光通过光纤进行传输和放大。

光纤激光器具有高度稳定性、方便携带、适用于长距离传输等特点，广泛应用于材料加工、制造业、激光雷达等领域。

5. 半导体泵浦固体激光器（Diode-pumped solid-state laser）：半导体泵浦固体激光器是利用半导体激光器（如激光二极管）泵浦固体材料产生激光的激光器。

它继承了固体激光器的高功率、高效率和稳定性等特点，同时又具有半导体激光器小尺寸、低功耗等优势。

对激光器有不同的分类方法，一般按工作介质的不同来分类，在可以分为固体激光器、气体激光器、液体激光器和半导体激光器。

另外，根据激光输出方式的不同又可分为连续激光器和脉冲激光器，其中脉冲激光的峰值功率可以非常大，还可以按发光的频率和发光功率大小分类。

1、固体激光器一般讲，固体激光器具有器件小、坚固、使用方便、输出功率大的特点。

这种激光器的工作介质是在作为基质材料的晶体或玻璃中均匀掺入少量激活离子，除了前面介绍用红宝石和玻璃外，常用的还有钇铝石榴石（YAG）晶体中掺入三价钕离子的激光器，它发射1060nm的近红外激光。

固体激光器一般连续功率可达100W以上，脉冲峰值功率可达109W。

2、气体激光器气体激光器具有结构简单、造价低；操作方便；工作介质均匀，光束质量好；以及能长时间较稳定地连续工作的有点。

这也是目前品种最多、应用广泛的一类激光器，占有市场达60％左右。

其中，氦－氖激光器是最常用的一种。

3、半导体激光器半导体激光器是以半导体材料作为工作介质的。

目前较成熟的是砷化镓激光器，发射840nm的激光。

另有掺铝的砷化镓、硫化铬硫化锌等激光器。

激励方式有光泵浦、电激励等。

这种激光器体积小、质量轻、寿命长、结构简单而坚固，特别适于在飞机、车辆、宇宙飞船上用。

在70年代末期，由于光纤通讯和光盘技术的发展大大推动了半导体激光器的发展。

4、液体激光器常用的是染料激光器，采用有机染料最为工作介质。

大多数情况是把有机染料溶于溶剂中（乙醇、丙酮、水等）中使用，也有以蒸气状态工作的。

利用不同染料可获得不同波长激光（在可见光范围）。

染料激光器一般使用激光作泵浦源，例如常用的有氩离子激光器等。

液体激光器工作原理比较复杂。

输出波长连续可调，且覆盖面宽是它的优点，使它也得到广泛应用。

常用的激光仪器的分类如下：(1)按工作物质：分为固体、气体、液体及半导体激光器等。

固体激光器和气体激光器发展最早，这两种激光器输出功率大而稳定，使用方便、效率(频率)高、耗材少。

• 钛蓝宝石（钛宝石，Ti3＋：AL2O3） • Nd:YAG泵浦的Co2+:MgF2激光器。
敏化剂
• 在晶体中除了发光中心的激活离子外，再掺入一种或多种 施主离子，主要作用是吸收激活离子不吸收的光谱能量， 并将吸收到的能量转移给激活离子。
• 双掺或多掺杂晶体生长困难，工艺复杂。
精选PPT课件
27
1、红宝石的基本特性
精选PPT课件
10
氦-镉激光器
以镉金属蒸气为发光物质，主要有两条连续 谱线，即波长为325nm的紫外辐射和441.6nm的蓝 光，典型输出功率分别为1～25mW和1～100mW。主 要应用领域包括活字印刷、血细胞计数、集成电 路芯片检验及激光诱导荧光实验等。
俄罗斯PLASMA公司的氦 镉激光器
精选PPT课件
由不同组分的半导体材料做成激光有源区和约束区的 激光器。
特点：体积最小、重量最轻，使用寿命长，有 效使用时间超过10万小时。
输出波长范围：紫外、可见、红外 输出功率：mW、W、kW。
精选PPT课件
14
DFB半导体激光器示意图
DBR半导体激光器示意图
精选PPT课件
15
垂直腔面发射半导体激光器（VCSEL）
量子级联激光器(quantum cascade lasers, QCLs)
基于电子在半导体量 子阱中导带子带间跃 迁和声子辅助共振隧 穿原理的新型单极半 导体器件。
精选PPT课件
16
光纤耦合（尾纤型-pigtail package）半导体激 光器件
ProLite型光纤耦合单发射激光器
精选PPT课件
谱线已达数千种 (160nm~4mm)
工作方式：连续运转（大多数）
多数气体激光器有瞬时功率不高的弱点。

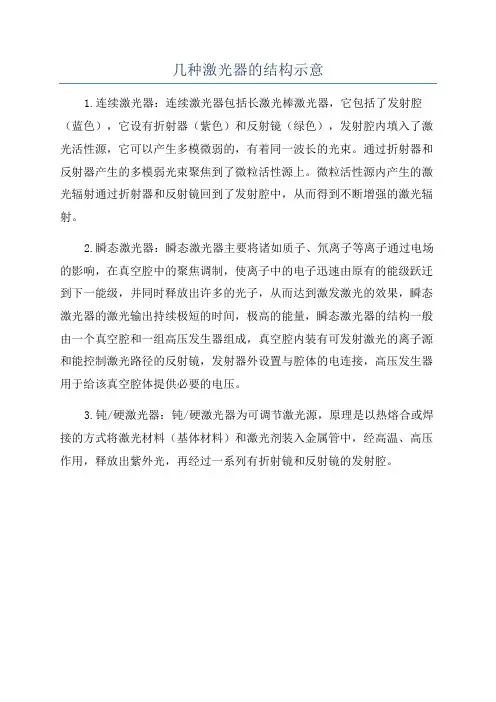

几种激光器的结构示意
1.连续激光器：连续激光器包括长激光棒激光器，它包括了发射腔（蓝色），它设有折射器（紫色）和反射镜（绿色），发射腔内填入了激光活性源，它可以产生多模微弱的，有着同一波长的光束。

通过折射器和反射器产生的多模弱光束聚焦到了微粒活性源上。

微粒活性源内产生的激光辐射通过折射器和反射镜回到了发射腔中，从而得到不断增强的激光辐射。

2.瞬态激光器：瞬态激光器主要将诸如质子、氘离子等离子通过电场的影响，在真空腔中的聚焦调制，使离子中的电子迅速由原有的能级跃迁到下一能级，并同时释放出许多的光子，从而达到激发激光的效果，瞬态激光器的激光输出持续极短的时间，极高的能量，瞬态激光器的结构一般由一个真空腔和一组高压发生器组成，真空腔内装有可发射激光的离子源和能控制激光路径的反射镜，发射器外设置与腔体的电连接，高压发生器用于给该真空腔体提供必要的电压。

3.钝/硬激光器：钝/硬激光器为可调节激光源，原理是以热熔合或焊接的方式将激光材料（基体材料）和激光剂装入金属管中，经高温、高压作用，释放出紫外光，再经过一系列有折射镜和反射镜的发射腔。
