110KV变电站保护配置介绍

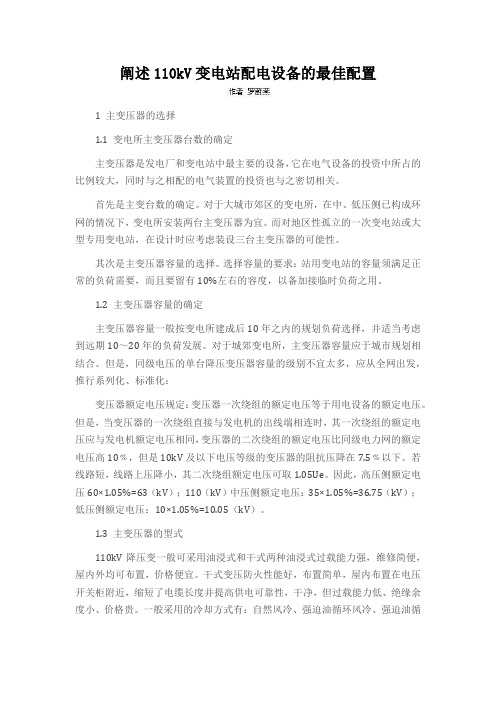

阐述110kV变电站配电设备的最佳配置1 主变压器的选择1.1 变电所主变压器台数的确定主变压器是发电厂和变电站中最主要的设备，它在电气设备的投资中所占的比例较大，同时与之相配的电气装置的投资也与之密切相关。

首先是主变台数的确定。

对于大城市郊区的变电所，在中、低压侧已构成环网的情况下，变电所安装两台主变压器为宜。

而对地区性孤立的一次变电站或大型专用变电站，在设计时应考虑装设三台主变压器的可能性。

其次是主变压器容量的选择。

选择容量的要求：站用变电站的容量须满足正常的负荷需要，而且要留有10%左右的容度，以备加接临时负荷之用。

1.2 主变压器容量的确定主变压器容量一般按变电所建成后10年之内的规划负荷选择，并适当考虑到远期10～20年的负荷发展。

对于城郊变电所，主变压器容量应于城市规划相结合。

但是，同级电压的单台降压变压器容量的级别不宜太多，应从全网出发，推行系列化、标准化：变压器额定电压规定：变压器一次绕组的额定电压等于用电设备的额定电压。

但是，当变压器的一次绕组直接与发电机的出线端相连时，其一次绕组的额定电压应与发电机额定电压相同，变压器的二次绕组的额定电压比同级电力网的额定电压高10﹪，但是10kV及以下电压等级的变压器的阻抗压降在7.5﹪以下。

若线路短，线路上压降小，其二次绕组额定电压可取1.05Ue。

因此，高压侧额定电压60×1.05%=63（kV）；110（kV）中压侧额定电压：35×1.05%=36.75（kV）；低压侧额定电压：10×1.05%=10.05（kV）。

1.3 主变压器的型式110kV降压变一般可采用油浸式和干式两种油浸式过载能力强，维修简便，屋内外均可布置，价格便宜。

干式变压防火性能好，布置简单，屋内布置在电压开关柜附近，缩短了电缆长度并提高供电可靠性，干净，但过载能力低、绝缘余度小、价格贵。

一般采用的冷却方式有：自然风冷、强迫油循环风冷、强迫油循环水冷、强迫导向油循环冷却。

110kV智能综合变电站保护与监控系统概述【摘要】本篇文章主要介绍了110kV智能综合变电站保护与监控系统的概述。

首先从系统组成、功能特点、应用范围、技术优势和实际应用案例等方面对该系统进行了详细阐述。

然后探讨了该系统在变电站中的重要性，并展望了未来发展趋势。

通过总结可以得出，110kV智能综合变电站保护与监控系统在电力行业具有重要的意义，未来将更加智能化和高效化。

通过本文的分析，读者可以深入了解这一系统的特点和优势，以及它在电力系统中的应用和前景。

【关键词】110kV、智能综合、变电站、保护、监控系统、系统组成、功能特点、应用范围、技术优势、实际应用案例、重要性、未来发展趋势、总结1. 引言1.1 110kV智能综合变电站保护与监控系统概述110kV智能综合变电站保护与监控系统是一种集保护、控制、监测、通信和辅助功能于一体的综合性电力系统。

随着电力系统的发展和变革，110kV智能综合变电站保护与监控系统的作用日益凸显。

本文将对该系统进行全面介绍和概述，以便读者更好地了解其工作原理和应用场景。

在当今电力系统中，110kV智能综合变电站保护与监控系统扮演着关键的角色，其功能和技术含量越来越丰富和高效。

通过本文的介绍，读者将对该系统的构成、特点、应用范围、技术优势和实际应用案例有更深入的了解，为今后在电力系统中的应用和推广提供参考和指导。

110kV智能综合变电站保护与监控系统的重要性和未来发展趋势也将在本文中进行分析和总结，以便读者更好地把握其发展方向和未来发展空间。

2. 正文2.1 系统组成110kV智能综合变电站保护与监控系统的系统组成是非常重要的，它直接影响到系统的正常运行和保护效果。

该系统的组成通常包括以下几个部分：1. 主控系统：主控系统是整个系统的核心，负责对整个变电站的运行状态进行监控和调度。

它采用先进的控制算法和数据处理技术，实现对各个设备的监控和保护。

2. 保护装置：保护装置是系统中非常关键的一部分，主要负责对电力设备进行实时保护。

保定供电公司保定吉达电力设计有限公司电气二次室110kV变电站继电保护及安全自动装置配置原则保定吉达电力设计有限公司电气二次室田辉1 总则1.1 本原则制定依据：1.1.1 GB14285 《继电保护和安全自动装置技术规程》；1.1.2 DL/T 559-94 《220～500kV电网继电保护装置运行整定规程》；1.1.3 DL/T 584-95 《3～110kV电网继电保护装置运行整定规程》；1.1.4 《电力系统继电保护及安全自动装置反事故措施要点》；1.1.5 国电调[2002]138号文件关于印发《“防止电力生产重大事故的二十五项重点要求”继电保护实施细则》的通知；1.1.6 华北电力集团公司《防止电力生产重大事故的二十五项重点要求实施细则》；1.1.7 北京电力公司：继电保护及安全自动装置配置原则；1.1.8 河北省电力公司冀电调[2003]24号文《关于印发河北南网微机型母线保护若干技术原则的通知》及其附件1、附件2、附件3。

附件1：关于微机型母线保护有关功能使用原则规定的说明；附件2：河北南网微机型母线保护技术要求；附件3：微机型母线保护有关功能使用的原则规定。

1.1.9 河北省电力公司冀电调[2005]12号文《关于印发“河北南网变压器、高压电抗器非电量保护运行管理指导意见”的通知》及其附件1.1.10 河北省电力公司冀电调[2003]13号文《关于印发河北继电保护技术要点、微机型变压器保护和微机型母线保护技术原则的通知》及其附件1～附件7；1.1.11 国家电网公司《十八项电网重大反事故措施》；1.1.12 国家电网公司《十八项电网重大反事故措施(继电保护反事故措施重点要求)》；1.1.13 华北电力集团公司华北电网调【2006】30号《华北电网继电保护基建工程规范》；1.1.14 河北省电力公司冀电调【2006】68号《河北南网继电保护技术规范》。

1.2 本原则适用于保定供电公司管辖、保定吉达电力设计有限公司设计任务涉及范围内的10kV～220kV继电保护和安全自动装置及其二次回路。

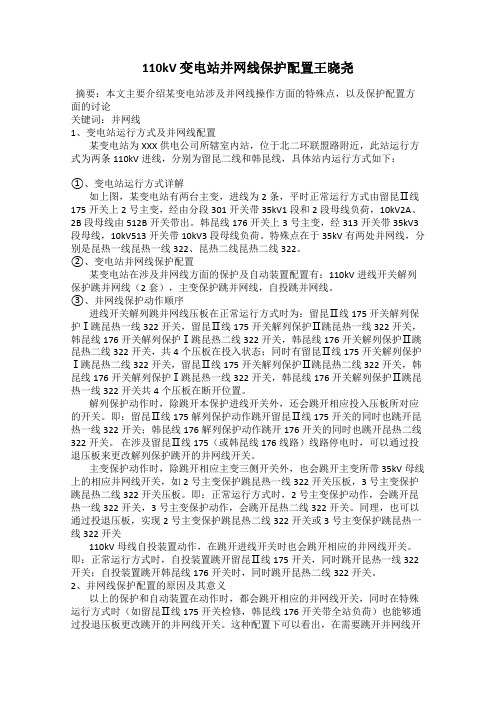

110kV 变电站并网线保护配置王晓尧摘要：本文主要介绍某变电站涉及并网线操作方面的特殊点，以及保护配置方面的讨论关键词：并网线1、变电站运行方式及并网线配置某变电站为XXX供电公司所辖室内站，位于北二环联盟路附近，此站运行方式为两条110kV进线，分别为留昆二线和韩昆线，具体站内运行方式如下：①、变电站运行方式详解如上图，某变电站有两台主变，进线为2条，平时正常运行方式由留昆Ⅱ线175开关上2号主变，经由分段301开关带35kV1段和2段母线负荷，10kV2A、2B段母线由512B开关带出。

韩昆线176开关上3号主变，经313开关带35kV3段母线，10kV513开关带10kV3段母线负荷。

特殊点在于35kV有两处并网线，分别是昆热一线昆热一线322、昆热二线昆热二线322。

②、变电站并网线保护配置某变电站在涉及并网线方面的保护及自动装置配置有：110kV进线开关解列保护跳并网线（2套），主变保护跳并网线，自投跳并网线。

③、并网线保护动作顺序进线开关解列跳并网线压板在正常运行方式时为：留昆Ⅱ线175开关解列保护Ⅰ跳昆热一线322开关，留昆Ⅱ线175开关解列保护Ⅱ跳昆热一线322开关，韩昆线176开关解列保护Ⅰ跳昆热二线322开关，韩昆线176开关解列保护Ⅱ跳昆热二线322开关，共4个压板在投入状态；同时有留昆Ⅱ线175开关解列保护Ⅰ跳昆热二线322开关，留昆Ⅱ线175开关解列保护Ⅱ跳昆热二线322开关，韩昆线176开关解列保护Ⅰ跳昆热一线322开关，韩昆线176开关解列保护Ⅱ跳昆热一线322开关共4个压板在断开位置。

解列保护动作时，除跳开本保护进线开关外，还会跳开相应投入压板所对应的开关。

即：留昆Ⅱ线175解列保护动作跳开留昆Ⅱ线175开关的同时也跳开昆热一线322开关；韩昆线176解列保护动作跳开176开关的同时也跳开昆热二线322开关。

在涉及留昆Ⅱ线175（或韩昆线176线路）线路停电时，可以通过投退压板来更改解列保护跳开的并网线开关。

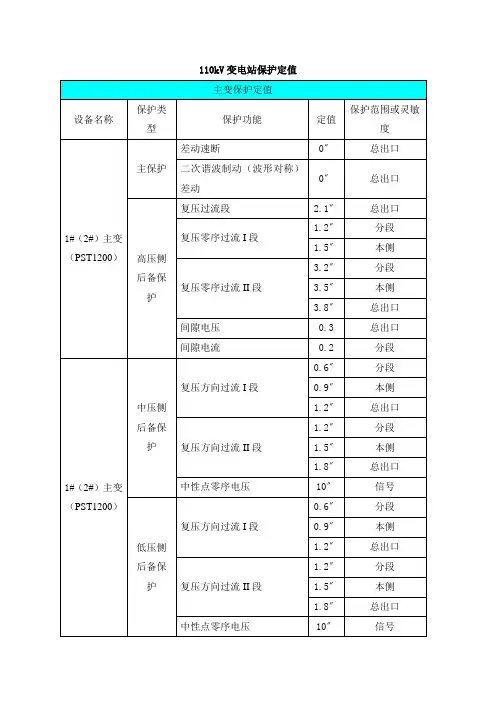

110kV变电站保护配置
一、10kV高压开关室
1.馈线柜：PSL 691U 线路保护测控装置
2.电容器柜：PSC 691UA 电容器保护测控装置
3.PT柜：LK-YZ 微机综合控制器
4.消弧柜：PST 693U 变压器保护测控装置
二、二次设备间
1.110kV 1#主变测控柜：PSR 661数字式综合测控装置
2.1#主变保护柜：PST 671U变压器保护装置（差动）
PST 671U变压器保护装置（高后备）
PST 671U变压器保护装置（低后备）
3.谐波检测柜：ATP-50A新型电能质量在线检测装置（奥特斯鼎）
4.110kV线路保护测控柜：PSR 662数字式综合测控装置
PSL 621D数字式电流差动保护装置5.110kV母联保护测控柜：PSP 691数字式备用电源自投装置
PSR 662数字式综合测控装置
6.110kV母线保护柜：SG B750数字式母线保护
7.微机型电力系统故障录波柜：
DRL 600微机型电力系统故障录波及测距装置
10.备自投控制柜：PSP 691数字式备用电源自投装置
11.自动调协消弧线圈控制屏：
WXHK系列微机自动调谐消弧装置（许继变压器有限公司）。

110KV变电站的结构与原理110kV变电站有以下几部分组成：1、主变压器作用是把110kV电压变为35kV和10kV的电压等级。

2、110kV设备区这区域的设备包括：线路设备(断路器、隔离开关、电流互感器、电压互感器和避雷器等等)母线和母线设备(断路器、隔离开关、电流互感器、电压互感器和避雷器等等)这些设备的作用是把110kV电压等级的电能进行分配和传送。

3、35kV设备区现在我国正逐渐的取消这个电压等级，多数地方已取消这个电压等级。

这区域的设备包括：线路设备(断路器、隔离开关、电流互感器、电压互感器和避雷器等等)母线和母线设备(断路器、隔离开关、电流互感器、电压互感器和避雷器等等)这些设备的作用是把35kV电压等级的电能进行分配和传送。

4、10kV高压室这区域的设备包括：线路设备(断路器、隔离开关、电流互感器、电压互感器和避雷器等等)母线和母线设备(断路器、隔离开关、电流互感器、电压互感器和避雷器等等)无功补偿设备(电容器、放电线圈等等)这些设备的作用是把10kV电压等级的电能进行分配和传送。

5、主控楼中央控制室(对全站设备进行控制操作)继电保护室(保护全站设备的安全运行，迅速切除故障设备，确保这个系统的安全运行)通信设备室(变电站与外界的联系)蓄电池室等等(为控制设备、保护设备、通讯设备提供电源)。

变电站基础知识1.电力系统电压等级与变电站种类电力系统电压等级有220/380V(0.4 kV)，3 kV、6 kV、10 kV、20 kV、35 kV、66 kV、110 kV、220 kV、330 kV、500 kV。

随着电机制造工艺的提高，10 kV电动机已批量生产，所以3 kV、6 kV已较少使用，20 kV、66 kV也很少使用。

供电系统以10 kV、35 kV为主。

输配电系统以110 kV以上为主。

发电厂发电机有6 kV与10 kV两种，现在以10 kV为主，用户均为220/380V(0.4 kV)低压系统。

变电站保护配置及基本原理1. 变电站的保护类型变电站的保护主要包括四种类型：继电保护、线路保护、母线保护以及主变保护。

- 继电保护：这是一种自动装置，能够检测电力系统中电气元件的故障或不正常运行状态，并通过断路器跳闸或发出信号来响应。

- 线路保护：针对不同电压等级的输配电线路，其配置取决于变电站的性质、电压等级和供电负荷的重要性等因素。

- 母线保护：例如，在220kV变电站中，母线保护应按双重化配置；而在110kV变电站中，一般不设专用母线保护。

- 主变保护：220kV/110kV主变保护按双套配置，包括电量保护（如差动保护和后备保护）和非电量保护（如重瓦斯、压力释放等）。

2. 继电保护的基本原理继电保护的基本原理在于能够区分系统正常运行状态与故障或不正常运行状态，并找出存在差别的特征量。

这些特征量包括电流增大、电压降低、电压与电流的比值变化、电压电流间的相位角变化、出现序分量（如零序和负序分量）、差流的存在与否，以及非电量信号（如瓦斯、压力释放、过热等）的变化。

3. 继电保护的配置要求继电保护系统的配置应满足以下两点基本要求：1. 任何电力设备和线路，在任何时候不得处于无继电保护的状态下运行。

2. 任何电力设备和线路在运行中，必须在任何时候均由两套完全独立的继电保护装置分别控制两台完全独立的断路器实现保护。

4. 主变保护的配置和原理主变保护包括瓦斯保护和变压器纵连差动保护。

瓦斯保护通过检测变压器内部故障时产生的气体和油流速度来动作，轻瓦斯时发出信号，重瓦斯时跳闸。

变压器纵连差动保护则通过循环电流原理来区分变压器内、外故障，并瞬时切除保护区内的故障。

总结变电站保护配置及基本原理涵盖了多种保护类型和配置要求，每一种保护都有其特定的功能和动作原理。

继电保护作为核心，通过检测电气量的变化来保护电力系统的稳定运行。

这些保护措施确保了电力设备和线路的安全，防止了故障的扩大，保障了电力供应的连续性和可靠性。
