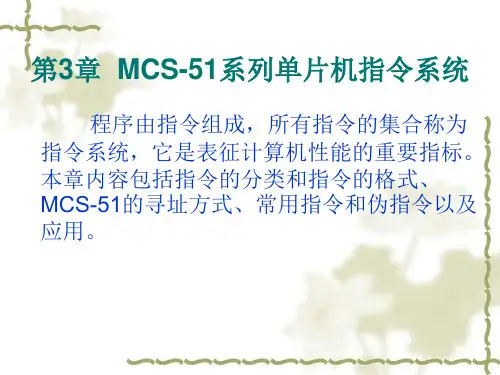

第3章 MCS-51系列单片机指令系统

二. 机器语言指令格式
操作码 [操作数1] [操作数2]
单片机有单字节、双字节和三字节指令。
汇编语言指令中操作码和操作数是指令主体，称为
指令可执行部分，指令表中可查出对应指令代码。 举例：
汇编语言： MOV MOV MOV A，R0 R6，#32H 40H，#100H 机器语言： E8H 7E 32H 75 40 64H 11101000 01110101 01111110 01000000 00110010 01100100
MOV A，40H ；A(40H)
例：设存储器两个单元的内容如图所示， 执行指令 MOV A，40H后 A = 56H？ 直接寻址方式对数据操作时，地址是 固定值，而地址所指定的单元内容为 变量形式。
bit @
：特殊目的寄存器或内部数据RAM中可直接寻址的位。 ：间接寻址方式中，表示间址寄存器的符号
/ ：位操作指令中，表示对该位先取反再参与操作，但不影 响该位原值。 X ：片内RAM的直接地址或寄存器 （X） ：在间接寻址方式中，表示直接地址X中的内容；在间接 寻址方式中， 表示由间址寄存器X指出的地址单元中的内容。 → ←
直接寻址
例：MOV A，3AH（操作码：E5）
可以直接寻址的存储器主要有特殊功能寄存器SFR、 内部数据存储器及位地址空间。
1000H是假设的该指
令存放的起始地址。
程序存储区 PC:1000H 1001H E5H 3AH 3AH
片内RAM区
ACC 10H 10H
返回
指令操作数是存储器单元地址，数据在存储器单元中。
操作码 PC:1000H 1001H 1002H 90H 3FH A6H 立即数低位 DPH DPH 3FH 3F DPL DPL A6H A6 DPTR

AJMP addr11 绝对转移指令为2K地址范围内的转移指令，对转移目的地址的要求与 ACALL指令中对子程序入口地址的要求相同。 【3】短转移指令
SJMP rel ；PC+ 2 + rel→PC 短转移指令为一页地址范围内的相对转移指令。因为rel为1字节补码 偏移量，且SJMP rel指令为2字节指令，所以转移范围为－126D～＋ 129D 【4】间接转移指令
表3.4 程序存储器空间中的32个基本2K地址范围
0000H～07FFH 0800H～0FFFH 1000H～17FFH 1800H～1FFFH 2000H～27FFH 2800H～2FFFH 3000H～37FFH 3800H～3FFFH 4000H～47FFH 4800H～4FFFH 5000H～57FFH
3. 寄存器寻址
以通用寄存器的内容为操作数的寻址方式。通用寄存 器包括：A，B，DPTR，R0～R7。其中，R0～R7必须在 工作寄存器组之中。
例如：INC R0 ；（R0）＋1→R0
需要注意的是，A和B既是通用寄存器，又是具有直 接地址的特殊功能寄存器。
4. 寄存器间接寻址
以寄存器中的内容为地址，该地址中的内容为操作数的寻址方式。能够 用于寄存器间接寻址的寄存器有：R0，R1，DPTR，SP。其中，R0，R1必 须在工作寄存器组之中，SP仅用于堆栈操作。
MCS-51单片机共有111条指令，按功能分类， MCS-51指令系统可分为5大类：
➢ 数据传送类指令（共29条） ➢ 算术操作类指令（共24条） ➢ 逻辑操作类指令（共24条） ➢ 控制转移类指令（共17条） ➢ 布尔变量操作类指令（共17条）
1.数据传送类指令（共29条）
以累加器A为目的操作数类指令（4条）

MOV MOV MOV MOV MOV MOV MOV R0, #30H ；R0←30H ,立即寻址 A, @R0 ；A←(R0) ,寄存器间接寻址 R1, A ；R1←A ,寄存器寻址 B, @R1 ；B←R1 ,寄存器间接寻址 @R1, P1 ；(R1)←P1 ,直接寻址 P2, P1 ；P2←P1 ,直接寻址 10H， #20H ；(10H)←20H ,立即寻址
3．1．3 堆栈操作指令
（1）入栈指令：
PUSH direct； SP ← SP+1， （SP） ← （direct）
入栈操作：栈指针SP+1指向栈顶的上 一个空单元，将直接地址direct寻址的单元 内容压入当前SP所指示的堆栈单元中。 （本操作不影响标志位）
例3-3 在中断响应时，SP=09H，数据 指针DPTR的内容为0123H。执行下列指令 后：
MOV @Ri , A ; (Ri)←A MOV @Ri , direct ; (Ri)←(direct) MOV @Ri , data ; (Ri)←#data 上述指令将累加器A，直接地址单元内 容或立即数送到Ri间接寻址单元中。由于内 容较多，下面需要说明：
累加器A是个使用最多的寄存器，MCS-51单 片机以A为中心体系结构。绝大部分指令均需通 过A送到ALU进行运算，结果存于A中，有些指令 仅在A中进行。 直接地址direct ,8位直接地址可寻址0~255个 单元。对于8051则直接寻址内部RAM0~127地址 空间的单元及128~255地址空间的特殊功能寄存 器。这里需注意128~255地址空间很多单元开始 时无定义，对无定义单元进行读/写，则读数不定， 欲写入的数将丢失。 间接寻址@Ri，@间接寻址的符号，是以Ri 的内容作为地址进行寻址，亦即Ri的内容不是操 作数，而是地址。此地址所对应的单元内容才是 所要找的操作数。间接寻址的寻址范围与直接寻 址相同（0~255）。直接寻址单元在编程时就已 明确，而间接寻址单元是在程序运行中明确。

bit——内部数据RAM或部分特殊功能寄存器里的可寻址 位的位地址。 • ——表示对该位操作数取反。 • rel——补码形式的8位偏移量。用于相对转移和所有条件 转移指令中。偏移量相对于当前PC计算，在-128～+127 范围内取值。
单片机技术及应用
3.3.2 数据传送类指令 • 数据传送类指令一般的操作是把源操作数传送到
单片机技术及应用
3.2.5 变址寻址
• 这种寻址方式用于访问程序存储器中的数据表格， 它把基址寄存器(DPTR或PC)和变址寄存器A的内 容作为无符号数相加形成16位的地址，访问程序
存储器中的数据表格。操作时是以某个寄存器的
内容为基础，然后在这个基础上再加上地址偏移
量，形成真正的操作数地址。需要特别指出的是， 用来作为基础的寄存器可以是PC或是DPTR，地 址偏移量存储在累加器A中。例如：
要操作数，因此在使用操作数的过程中就存在一个寻找存储 单元的问题。 MCS-51指令系统的寻址方式有下列几种： • ① 直接寻址。 • ② 立即数寻址。 • ③ 寄存器寻址。 • ④ 寄存器间接寻址。 • ⑤ 变址寻址。 • ⑥ 位寻址。 • ⑦ 相对寻址。
单片机技术及应用
3.2.1 直接寻址 • 在指令中含有操作数的直接地址，该地址指出了参与操作
单片机技术及应用
单片机技术及应用
第3章 MCS-51指令系
单片机技术及应用
教学提示 • 本章重、难点在于理解单片机MCS-51指令系统
的寻址方式，以及数据传送类指令、算术运算类 指令、逻辑操作类指令、位操作指令和控制转移 类指令操作的含义和具体使用方法。 教学目标 • 掌握指令系统的寻址方式。 • 掌握汇编语言指令的格式。 • 掌握汇编语言指令的功能及应用。 • 掌握伪指令的格式及应用。
