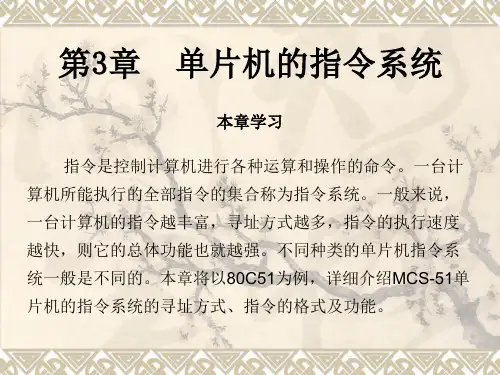

第3章 MCS-51单片机指令系统详解

8、指令字节数和机器周期数
第三章 单片机的指令系统
是必须掌握的内容。 Ø 一台计算机所有指令的集合， 称为该计算机的指令系统。 Ø 各种计算机都有专用的指令系统。
Ø 本章主要介绍单片机的寻址方式及指令系统，
学时分配：2学时 1—53+97+98+99 2学时 54—96 100
第三章 单片机的指令系统 • 3.1 MCS-51 指令系统概述
类
按指令字长分类
按指令执行时间分类
3.2 寻址方式
• 寻址方式：7种
– – – – – – – – – 寄存器寻址 直接寻址 寄存器间接寻址 立即寻址 变址间接寻址 相对寻址 位寻址 寻址方式与寻址空间 MCS-51单片机的两个突出特点
寄存器寻址——操作数存放在寄存器中
寄存器为 MOV A,R0 MOV R0,#01001111B R0~R7，A，DPTR，C SETB RS0 MOV R3,#56H
目的寻址为直接寻址
2) 20H ～2FH 可位寻址区的寻址方式
字节寻址方式： 直接寻址 direct
寄存器间接寻址@R0,@R1
位寻址: bit 直接寻址
例： MOV 26H,C ; 位寻址 （26H）1位
MOV 26H,A ；字节寻址（26H）8位
3) 30H ～7FH 数据缓冲区的寻址方式
字节寻址方式： 直接寻址 direct
MOV A,#23H
PUSH ACC
;
A寄存器寻址
POP
0E0H
；直接寻址
4、可做片内RAM的指针有：
R0，R1， 四个组共有8个 预先设置RS1、RS0，以选定组。 SETB RS0 CLR RS1; 1组

由此可把数据传送指令分成三部分
(一）内部数据传送（通用传送指令）
1．以A为目的操作数
MOV A，Rn MOV A，@Ri ；A← （Rn） ；A←((Ri))
双字节
11101rrr 1110011i
MOV A，direct ；A←（direct） 11100101 direct
MOV A，#data ；A←#data 例： MOV A，@R1 若（R1）=20H,（20H）=62H 结果：（A）＝62H 11100100 data
指令MOVC A，＠A＋DPTR；执 行示意图
结果:（ACC）＝64H
六、相对寻址

以当前PC的内容为基准，加上指令给出的 偏移量（rel）形成新的PC值(转移地址） 的寻址方式。
转移地址＝目的地址 ＝当前（PC）＋rel
目的地址＝PC当前值十rel 目的地址＝转移指令的PC值＋2（或3）十rel 目的地址＝转移指令地址＋转移指令字节数＋rel
单周期：64 双周期：45 四周期：2
若fosc=12MHz， 大多指令执行 仅1μs
按照指令的功能分5大类
一、数据传送类指令（29条） 二、算术运算类指令（24条） 三、逻辑操作类指令（24条） 四、控制转移类指令（17条） 五、位操作类指令 （17条）
在描述指令系统的功能时，常用符号介绍：
@——间址符号，如@Ri，@DPTR 13. / ——位操作数的前缀，表示对该位操作 数取反，如/bit。 14. (×)——由×寻址的单元中的内容。 15. （（X））——由X的内容作为地址的存 储单元的内容。 16. ← ——箭头右边的内容取代箭头左边的 内容。
12.
一、数据传送类指令（29条）

AJMP addr11 绝对转移指令为2K地址范围内的转移指令，对转移目的地址的要求与 ACALL指令中对子程序入口地址的要求相同。 【3】短转移指令
SJMP rel ；PC+ 2 + rel→PC 短转移指令为一页地址范围内的相对转移指令。因为rel为1字节补码 偏移量，且SJMP rel指令为2字节指令，所以转移范围为－126D～＋ 129D 【4】间接转移指令
表3.4 程序存储器空间中的32个基本2K地址范围
0000H～07FFH 0800H～0FFFH 1000H～17FFH 1800H～1FFFH 2000H～27FFH 2800H～2FFFH 3000H～37FFH 3800H～3FFFH 4000H～47FFH 4800H～4FFFH 5000H～57FFH
3. 寄存器寻址
以通用寄存器的内容为操作数的寻址方式。通用寄存 器包括：A，B，DPTR，R0～R7。其中，R0～R7必须在 工作寄存器组之中。
例如：INC R0 ；（R0）＋1→R0
需要注意的是，A和B既是通用寄存器，又是具有直 接地址的特殊功能寄存器。
4. 寄存器间接寻址
以寄存器中的内容为地址，该地址中的内容为操作数的寻址方式。能够 用于寄存器间接寻址的寄存器有：R0，R1，DPTR，SP。其中，R0，R1必 须在工作寄存器组之中，SP仅用于堆栈操作。
MCS-51单片机共有111条指令，按功能分类， MCS-51指令系统可分为5大类：
➢ 数据传送类指令（共29条） ➢ 算术操作类指令（共24条） ➢ 逻辑操作类指令（共24条） ➢ 控制转移类指令（共17条） ➢ 布尔变量操作类指令（共17条）
1.数据传送类指令（共29条）
以累加器A为目的操作数类指令（4条）

MOV MOV MOV MOV MOV MOV MOV R0, #30H ；R0←30H ,立即寻址 A, @R0 ；A←(R0) ,寄存器间接寻址 R1, A ；R1←A ,寄存器寻址 B, @R1 ；B←R1 ,寄存器间接寻址 @R1, P1 ；(R1)←P1 ,直接寻址 P2, P1 ；P2←P1 ,直接寻址 10H， #20H ；(10H)←20H ,立即寻址
