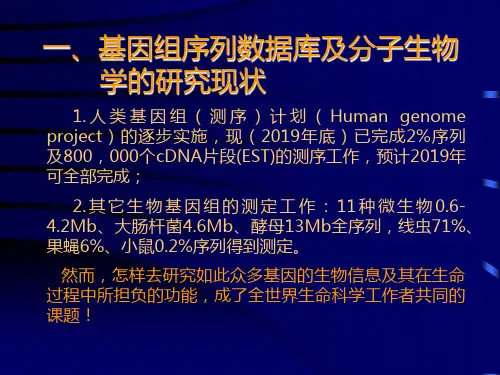

基因芯片的操作流程及步骤ppt课件
能的序列共有65536种。 • 假如只考虑完全互补的杂交，那么48个8 nt亚序列探针中，
仅有上述5个能同靶DNA杂交。 • 可以用人工合成的已知序列的所有可能的n体寡核苷酸探
针与一个未知的荧光标记DNA/RNA序列杂交，通过对杂 交荧光信号检测，检出所有能与靶DNA杂交的寡核苷酸， 从而推出靶DNA中的所有8 nt亚序列，最后由计算机对大 量荧光信号的谱型（pattern）数据进行分析，重构靶 DNA 的互补寡核苷酸序列。
生物芯片的制作步骤
细胞
对mRNA进行标记 杂交
基因表达资料
“雪亮工程"是以区（县）、乡（镇） 、村（ 社区） 三级综 治中心 为指挥 平台、 以综治 信息化 为支撑 、以网 格化管 理为基 础、以 公共安 全视频 监控联 网应用 为重点 的“群 众性治 安防控 工程” 。
基因芯片研制的总体蓝图
检测样品 的制备
获取样品分子的 数量和序列信息
“雪亮工程"是以区（县）、乡（镇） 、村（ 社区） 三级综 治中心 为指挥 平台、 以综治 信息化 为支撑 、以网 格化管 理为基 础、以 公共安 全视频 监控联 网应用 为重点 的“群 众性治 安防控 工程” 。
基因芯片是信息时代的产物
横跨：生命科学、物理学、
计算机科学、微电子技术 光电技术、材料科学 等现代高 科技。
我国第一家批量生产基因 芯片 拥有近2千条基因药物发明专利
• 东南大学吴健雄实验室 • 中科院计算所生物信息学实验室 • 上海生科院
“雪亮工程"是以区（县）、乡（镇） 、村（ 社区） 三级综 治中心 为指挥 平台、 以综治 信息化 为支撑 、以网 格化管 理为基 础、以 公共安 全视频 监控联 网应用 为重点 的“群 众性治 安防控 工程” 。
仅有上述5个能同靶DNA杂交。 • 可以用人工合成的已知序列的所有可能的n体寡核苷酸探
针与一个未知的荧光标记DNA/RNA序列杂交，通过对杂 交荧光信号检测，检出所有能与靶DNA杂交的寡核苷酸， 从而推出靶DNA中的所有8 nt亚序列，最后由计算机对大 量荧光信号的谱型（pattern）数据进行分析，重构靶 DNA 的互补寡核苷酸序列。
生物芯片的制作步骤
细胞
对mRNA进行标记 杂交
基因表达资料
“雪亮工程"是以区（县）、乡（镇） 、村（ 社区） 三级综 治中心 为指挥 平台、 以综治 信息化 为支撑 、以网 格化管 理为基 础、以 公共安 全视频 监控联 网应用 为重点 的“群 众性治 安防控 工程” 。
基因芯片研制的总体蓝图
检测样品 的制备
获取样品分子的 数量和序列信息
“雪亮工程"是以区（县）、乡（镇） 、村（ 社区） 三级综 治中心 为指挥 平台、 以综治 信息化 为支撑 、以网 格化管 理为基 础、以 公共安 全视频 监控联 网应用 为重点 的“群 众性治 安防控 工程” 。
基因芯片是信息时代的产物
横跨：生命科学、物理学、
计算机科学、微电子技术 光电技术、材料科学 等现代高 科技。
我国第一家批量生产基因 芯片 拥有近2千条基因药物发明专利
• 东南大学吴健雄实验室 • 中科院计算所生物信息学实验室 • 上海生科院
“雪亮工程"是以区（县）、乡（镇） 、村（ 社区） 三级综 治中心 为指挥 平台、 以综治 信息化 为支撑 、以网 格化管 理为基 础、以 公共安 全视频 监控联 网应用 为重点 的“群 众性治 安防控 工程” 。
基因芯片技术PPT课件
第三十三页，共55页。
第三十四页，共55页。
第三十五页，共55页。
第四节 基因芯片的杂交及结果分析
4.1 探针的标记 标记的方法通常是在反转录的底物中加
入带有标记基团的寡核苷酸单体，通过反转 录将标记分子渗入cDNA 分子中。
mRNA反转录标记方法直接影响DNA芯 片分析结果的准确性及重现性。
方便等优点，目前在国际上广泛使用。
第十三页，共55页。
2.2 按点样方式分类 1、原位合成芯片（将半导体中的光蚀刻技术运用
到DNA合成化学中，以单核苷酸或其他分子大分 子为底物，在玻璃晶片上原位合成寡核苷酸）
2、微矩阵芯片（目前应用最广泛的基因芯片之一。
具有高密度、制作简便的特点。其是将用PCR或化 学合成等方法得到的DNA或寡核苷酸片段用针点或 喷点的方法直接排列到玻片等载体上，从而制备成 芯片。）
第十页，共55页。
2、基因芯片的缺点
基因芯片技术体系的建立和使用需要较 大的投入。
（但是，相对于传统的表达分析技术而 言，单个基因分析的成本仍是较低的。）
第十一页，共55页。
第十二页，共55页。
第二节 生物芯片的分类
2.1 按载体材料分类 玻璃芯片 硅芯片 陶瓷芯片 玻璃芯片具有易得、荧光背景低、应用基Leabharlann 芯片技术第一页，共55页。
• 生物芯片是八十年代末在生命科学领 域中迅速发展起来的一项高新技术，它 主要是指通过微加工技术和微电子技术 在固体芯片表面构建的微型生物化学分 析系统，以实现对细胞、蛋白质、 DNA以及其他生物组分的准确、快速、 大信息量的检测。
第二页，共55页。
世界著名商业杂志《财富》对基因 生 物 芯 片 领 域 非 常 看 好 ， 它 在 其 1997 年的3月31刊中讲到：“微处理器使我 们的经济发生了根本改变、给人类带来 了巨大的财富、改变了我们的生活方式。 然而，生物芯片给人类带来的影响可能 会更大…...”
第三十四页，共55页。
第三十五页，共55页。
第四节 基因芯片的杂交及结果分析
4.1 探针的标记 标记的方法通常是在反转录的底物中加
入带有标记基团的寡核苷酸单体，通过反转 录将标记分子渗入cDNA 分子中。
mRNA反转录标记方法直接影响DNA芯 片分析结果的准确性及重现性。
方便等优点，目前在国际上广泛使用。
第十三页，共55页。
2.2 按点样方式分类 1、原位合成芯片（将半导体中的光蚀刻技术运用
到DNA合成化学中，以单核苷酸或其他分子大分 子为底物，在玻璃晶片上原位合成寡核苷酸）
2、微矩阵芯片（目前应用最广泛的基因芯片之一。
具有高密度、制作简便的特点。其是将用PCR或化 学合成等方法得到的DNA或寡核苷酸片段用针点或 喷点的方法直接排列到玻片等载体上，从而制备成 芯片。）
第十页，共55页。
2、基因芯片的缺点
基因芯片技术体系的建立和使用需要较 大的投入。
（但是，相对于传统的表达分析技术而 言，单个基因分析的成本仍是较低的。）
第十一页，共55页。
第十二页，共55页。
第二节 生物芯片的分类
2.1 按载体材料分类 玻璃芯片 硅芯片 陶瓷芯片 玻璃芯片具有易得、荧光背景低、应用基Leabharlann 芯片技术第一页，共55页。
• 生物芯片是八十年代末在生命科学领 域中迅速发展起来的一项高新技术，它 主要是指通过微加工技术和微电子技术 在固体芯片表面构建的微型生物化学分 析系统，以实现对细胞、蛋白质、 DNA以及其他生物组分的准确、快速、 大信息量的检测。
第二页，共55页。
世界著名商业杂志《财富》对基因 生 物 芯 片 领 域 非 常 看 好 ， 它 在 其 1997 年的3月31刊中讲到：“微处理器使我 们的经济发生了根本改变、给人类带来 了巨大的财富、改变了我们的生活方式。 然而，生物芯片给人类带来的影响可能 会更大…...”
基因芯片-新版课件.ppt
精心整理
cDNA芯片——细胞表达差异分析
精心整理
将cDNA片断用于制作 芯片探针阵列
将待比较的两种核酸 分别以红色荧光素和 绿色荧光素标记
已标记的两种核酸同 时与cDNA芯片杂交
用荧光扫描仪检测每 位点的荧光差异
基因芯片分析的一般流程
待测核酸样品制备（与扩增）； 荧光素标记待测核酸样品； 与芯片进行杂交； 洗涤去除未杂交的标记样品； 采集芯片杂交模式（用荧光显微镜或荧
Oligo芯片一般采用以下技术：
合成点样 原位合成（in situ synthesis）
cDNA芯片采用点样技术
精心整理
合成点样技术
在用合成点样法生产基因芯片时，先合成4n 种寡核苷酸探针，n为探针长度；然后，将 每一种探针精确定位点样于选定的载体上。 合成点样法生产基因芯片的工作量非常大， 以合成8聚体寡核苷酸探针为例，就要合成 48=65536种探针！
精心整理
原位合成
是一种在芯片片基上定位合成寡核苷 酸探针阵列的技术。 目前已成功应用于 基因芯片制作的原位合成技术有：
照相平板印刷术（photolithograhpy） 喷墨法（Ink jets）
精心整理
照相平版印刷术
首先在固相载体或称为固相基板 （solid substrate）的表面结合一层带 有保护性感光基团的羟基。
用电场作为一 个独立参量的新型 生物芯片技术。最 早由美国Nanogen 公司发明，目前国 内清华大学和复旦 大学也在开发这一 技术。
精心整理
电子芯片实质上是一种由电场（或电、磁场） 指导杂交反应的芯片技术。 芯片制作：在带有正电荷的硅片上制成1mm2的阵列，每
个阵列含多个微电极，在每个电极上通过氮化硅沉积和蚀刻制 备出样品池；将含有亲和素的琼脂糖覆盖在电极上制成。
cDNA芯片——细胞表达差异分析
精心整理
将cDNA片断用于制作 芯片探针阵列
将待比较的两种核酸 分别以红色荧光素和 绿色荧光素标记
已标记的两种核酸同 时与cDNA芯片杂交
用荧光扫描仪检测每 位点的荧光差异
基因芯片分析的一般流程
待测核酸样品制备（与扩增）； 荧光素标记待测核酸样品； 与芯片进行杂交； 洗涤去除未杂交的标记样品； 采集芯片杂交模式（用荧光显微镜或荧
Oligo芯片一般采用以下技术：
合成点样 原位合成（in situ synthesis）
cDNA芯片采用点样技术
精心整理
合成点样技术
在用合成点样法生产基因芯片时，先合成4n 种寡核苷酸探针，n为探针长度；然后，将 每一种探针精确定位点样于选定的载体上。 合成点样法生产基因芯片的工作量非常大， 以合成8聚体寡核苷酸探针为例，就要合成 48=65536种探针！
精心整理
原位合成
是一种在芯片片基上定位合成寡核苷 酸探针阵列的技术。 目前已成功应用于 基因芯片制作的原位合成技术有：
照相平板印刷术（photolithograhpy） 喷墨法（Ink jets）
精心整理
照相平版印刷术
首先在固相载体或称为固相基板 （solid substrate）的表面结合一层带 有保护性感光基团的羟基。
用电场作为一 个独立参量的新型 生物芯片技术。最 早由美国Nanogen 公司发明，目前国 内清华大学和复旦 大学也在开发这一 技术。
精心整理
电子芯片实质上是一种由电场（或电、磁场） 指导杂交反应的芯片技术。 芯片制作：在带有正电荷的硅片上制成1mm2的阵列，每
个阵列含多个微电极，在每个电极上通过氮化硅沉积和蚀刻制 备出样品池；将含有亲和素的琼脂糖覆盖在电极上制成。
《基因芯片技术》课件
STEP 02
公平性问题
基因信息属于个人隐私， 如何在科学研究与隐私保 护之间取得平衡是一个重 要问题。
STEP 03
误用风险
基因芯片技术可能被误用 于基因决定论或种族歧视 等不道德用途。
基因技术的应用可能带来 不公平的医疗资源和机会 分配。
展望与未来发展
高通量测序技术
随着测序技术的进步，基因芯片将与 高通量测序技术结合，提供更全面、 深入的基因组信息。
表面活性剂
为了提高芯片表面的亲水性和降低非特异性吸附，通常会 在芯片表面涂覆一层表面活性剂，如聚乙二醇（PEG）。
表面洁净度
芯片表面的洁净度对实验结果至关重要，必须严格控制表 面污染物的种类和浓度。
探针的合成与固定
探针设计
探针是基因芯片的关键组成部分，其设计应考虑特异性、长度、 GC含量等因素。常用的探针合成方法包括化学合成和生物合成。
详细描述
基因芯片可以快速检测和识别各种疾病相关基因的变异，如 癌症、遗传性疾病等。通过基因芯片技术，医生可以精确地 确定疾病的类型、分期和预后，为制定个性化治疗方案提供 依据。
药物研发与毒理学研究
总结词
基因芯片技术在药物研发和毒理学研究中具有重要作用，能够加速新药的发现和开发，同时降低药物研发成本和 风险。
通路和网络分析
通过生物信息学工具对差 异表达基因进行通路和网 络分析，揭示基因之间的 相互作用关系。
基因功能注释与富集分析
基因功能注释
利用生物信息学数据库对基因进 行功能注释，了解其生物学功能 和分类。
富集分析
通过统计方法检测差异表达基因 在特定生物学过程或通路中的富 集程度，揭示基因的功能特点和 潜在作用机制。
高灵敏度
基因芯片的分类与应用(PPT20张)
光刻DNA合成法 点接触法 喷墨法
光刻DNA合成法
寡聚核苷酸原位光刻合成技术是由Affymetrix公司 开发的，采用的技术原理是在合成碱基单体的 5‘羟基末端连上一个光敏保护基。
合成的第一步是利用光照射使羟基端脱保护，然 后一个5‘端保护的核苷酸单体连接上去，这个过 程反复进行直至合成完毕。使用多种掩盖物能以 更少的合成步骤生产出高密度的阵列，在合成循 环中探针数目呈指数增长。
1.所有产品的传播内容围绕主要产品 的利益 点,让消 费者了 解不同 产品对 保护牙 齿的好 处
2.在创意上都是用简单的护理方法来 解决牙 齿的问 题给消 费者总 体的印 象：“ 黑妹把 保护牙 齿变得 很轻松 、简单 ，以后 只要找 黑妹就 好了”
3.创意表现上，利用统一的视觉或音 乐来增 加品牌 和产品 之间的 关联性 ，经过 长期积 累，形 成黑妹 的视觉 资产。
4.将 日 常 素 材 提炼 成写作 中的材 料，使 材料为 表达一 定的主 旨服务 ，从而 将素材 实用化 ，是写 作过程 中十分 重要的 环节。
5.一 是 从 生 活 中(日 常生活 、阅读 等)发现 并积累 素材； 二是对 素材宏 观的分 类整理 ，开阔 精神文 化视野 ；三是 对个案 具体素 材的原 点思考 ，发散 性思考 ；四是 对具体 素材的 价值化 处理。
探针
支持物
平面局部放大
1.支持物：如玻片、硅片、NC膜、Nylon膜
2.探针：高密度的探针序列按照一定的次序固定 在支持物上，每个位点的序列是已知的
基因芯片技术流程
探针的设计与制备 支持物的类型与预处理 芯片的制作 点样后处理 样品的准备 杂交与杂交后清洗 检测分析
基本过程
用生物素标记并经扩增（也可使用其它放大技术） 的靶序列或样品然后再与芯片上的大量探针进行 杂交 用链霉亲和素(streptavidin)偶联的荧光素（常 用的荧光素还有lassamine 和phycoerythrin）进 行显色 图象的采集用落射荧光显微镜(epifluorescence microscope)、激光共聚焦显微镜或其它荧光显 微装置对片基扫描 由计算机收集荧光信号，并对每个点的荧光强度 数字化后进行分析。
光刻DNA合成法
寡聚核苷酸原位光刻合成技术是由Affymetrix公司 开发的，采用的技术原理是在合成碱基单体的 5‘羟基末端连上一个光敏保护基。
合成的第一步是利用光照射使羟基端脱保护，然 后一个5‘端保护的核苷酸单体连接上去，这个过 程反复进行直至合成完毕。使用多种掩盖物能以 更少的合成步骤生产出高密度的阵列，在合成循 环中探针数目呈指数增长。
1.所有产品的传播内容围绕主要产品 的利益 点,让消 费者了 解不同 产品对 保护牙 齿的好 处
2.在创意上都是用简单的护理方法来 解决牙 齿的问 题给消 费者总 体的印 象：“ 黑妹把 保护牙 齿变得 很轻松 、简单 ，以后 只要找 黑妹就 好了”
3.创意表现上，利用统一的视觉或音 乐来增 加品牌 和产品 之间的 关联性 ，经过 长期积 累，形 成黑妹 的视觉 资产。
4.将 日 常 素 材 提炼 成写作 中的材 料，使 材料为 表达一 定的主 旨服务 ，从而 将素材 实用化 ，是写 作过程 中十分 重要的 环节。
5.一 是 从 生 活 中(日 常生活 、阅读 等)发现 并积累 素材； 二是对 素材宏 观的分 类整理 ，开阔 精神文 化视野 ；三是 对个案 具体素 材的原 点思考 ，发散 性思考 ；四是 对具体 素材的 价值化 处理。
探针
支持物
平面局部放大
1.支持物：如玻片、硅片、NC膜、Nylon膜
2.探针：高密度的探针序列按照一定的次序固定 在支持物上，每个位点的序列是已知的
基因芯片技术流程
探针的设计与制备 支持物的类型与预处理 芯片的制作 点样后处理 样品的准备 杂交与杂交后清洗 检测分析
基本过程
用生物素标记并经扩增（也可使用其它放大技术） 的靶序列或样品然后再与芯片上的大量探针进行 杂交 用链霉亲和素(streptavidin)偶联的荧光素（常 用的荧光素还有lassamine 和phycoerythrin）进 行显色 图象的采集用落射荧光显微镜(epifluorescence microscope)、激光共聚焦显微镜或其它荧光显 微装置对片基扫描 由计算机收集荧光信号，并对每个点的荧光强度 数字化后进行分析。
基因芯片技术PPT课件
处理 电信号
生物信息
?
•DNA芯片
基因芯片
荧光标记的样品 共聚焦显微镜
获取荧光图象
杂交
探针设计
杂交结果分析
蛋白芯片(Protein Chips)
抗原——抗体、蛋白相互作用
组织芯片
将数十个甚至数千 个不同个体的组织 标本集成在一张固 相载体上所形成的 组织微阵列。
芯片实验室 （Lab-on-chip)
Detector 2
Scanner
图像处理
Detector 1
Detector 2
False-color differential image
图像分析
(1) find spots (2) quantitate spot intensities
图像分析
（3）calculate ratios
[cy3] [cy5]
杂交结果的聚类分析
表达谱聚类分析软件 Treeview
肿瘤基因表达谱分析与 肿瘤的分子分型
Molecular Classification of Cancer: Class Discovery and Class Prediction by Gene
Expression Monitoring
Golub T R, Slonim D K, Tamayo P, et al.
Probes Adhesion layer Substrate
二、样品的准备
• 样品的分离纯化
• 样品的扩增、标记：
反转录标记 随机引物延伸标记 PCR标记
基因表达谱Hale Waihona Puke 色标记Sample cells
1) 2)
Labeled RNA or DNA (Sample )
基因芯片技术32页PPT
世界十大基因芯片研制单位简要情况一览
公司 Affymetrix （美国）
Brax（ 英国）
阵列方法
20-25mer 探针光引导 合 成 在 1.25/5.25cm2 的硅片
Oligo 合 成 后 结 合 于 芯片上
Hyseq（美国） 500-2000ntDNA 样品 印 刷 于 0.6cm2/18cm2 的膜
德国癌症研究 所（德国）
压 电 打 印 PCR 产 物 或 芯 片 上 合 成 Oligos
500-5000nt 的 cDNA 用 笔 打 印 于 10 cm2 玻璃片 预 组 装 的 20mer 的 探 针俘获于电活化芯片 位点 通过打印于表面张力 阵 列 将 40-50mer O ligo 合 成 于 9 cm 2 玻璃片 20-25mer 探 针 合 成 后 打印成阵列 500-5000nt cDNA 用 滴头打印于 4 cm2 的 玻璃片 约 1000 个 PNA 合 成 于 8× 10 cm2 的 芯 片
七、基因芯片当前研究状况
现在全世界已有十多家公司专门从事基因芯片 的研究和开发工作，而且已有较为成型的产品和设 备问世。这些公司主要以美国的Affymetrix公司为 代表，该公司聚集有多位计算机、数学和分子生物 学专家，其每年的研究经费在一千万美元以上，且 已历时六七年之久，拥有多项专利。产品即将或已 有部分投放市场，产生的社会效益和经济效益令人 瞩目。详情如下表所示：
基 因 芯 片 (Gene chip) 又 称 DNA 芯 片 （DNA Chip）或生物芯片(Biological chip，不过该词尚包括肽芯片等其它类 型),它是指将大量探针分子固定于支持物 上，然后与标记的样品进行杂交，通过 检测杂交信号的强度及分布进而对靶分 子的序列和数量进行分析。

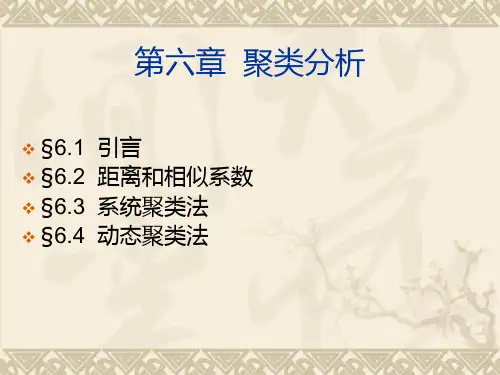

聚类分析-基因芯片ppt课件
样品之间的距离和类与类之间的距离，然后将距离 最近的两类合并成一个新类，计算新类与其他类的 距离；重复进行两个最近类的合并，每次减少一类， 直至所有的样品合并为一类。
常用的系统聚类方法
❖ 一、最短距离法 ❖ 二、最长距离法 ❖ 三、中间距离法 ❖ 四、类平均法 ❖ 五、重心法 ❖ 六、离差平方和法(Ward方法)
❖ 最短距离法、最长距离法、可变法、类平均法、可 变类平均法和离差平方和法都具有单调性，但中间 距离法和重心法不具有单调性。
类的个数
❖ 如果能够分成若干个很分开的类，则类的个数就比 较容易确定；反之，如果无论怎样分都很难分成明 显分开的若干类，则类个数的确定就比较困难了。
❖ 确定类个数的常用方法有： 1.给定一个阈值T。 2.观测样品的散点图。 3.使用统计量。包括R：2 统计量，半偏R2 统计量， 伪F 统计量和伪t2 统计量。
一、最短距离法
❖ 定义类与类之间的距离为两类最近样品间的距离， 即
DKL
min
iGK , jGL
dij
最短距离法的聚类步骤
❖ (1) 规定样品之间的距离，计算 n 个样品的距离矩
阵 D0 ，它是一个对称矩阵。
❖ ❖
(合 (23))并选计成择算一新D个类0新中G类的M 与，最任记小一为元类G素MG，，J 设之即为间G距MDK离L ，G的K则递将G推LG公K 和式为GL
❖ (3)重复步骤(2)，直至所有的样品都不能再分配为止。
❖ 最终的聚类结果在一定程度上依赖于初始凝聚点或 初始分类的选择。经验表明，聚类过程中的绝大多 数重要变化均发生在第一次再分配中。
例6.4.2
❖ 对例6.3.3使用k均值法进行聚类，聚类前对各变量作 标准化变换，聚类结果如下：
常用的系统聚类方法
❖ 一、最短距离法 ❖ 二、最长距离法 ❖ 三、中间距离法 ❖ 四、类平均法 ❖ 五、重心法 ❖ 六、离差平方和法(Ward方法)
❖ 最短距离法、最长距离法、可变法、类平均法、可 变类平均法和离差平方和法都具有单调性，但中间 距离法和重心法不具有单调性。
类的个数
❖ 如果能够分成若干个很分开的类，则类的个数就比 较容易确定；反之，如果无论怎样分都很难分成明 显分开的若干类，则类个数的确定就比较困难了。
❖ 确定类个数的常用方法有： 1.给定一个阈值T。 2.观测样品的散点图。 3.使用统计量。包括R：2 统计量，半偏R2 统计量， 伪F 统计量和伪t2 统计量。
一、最短距离法
❖ 定义类与类之间的距离为两类最近样品间的距离， 即
DKL
min
iGK , jGL
dij
最短距离法的聚类步骤
❖ (1) 规定样品之间的距离，计算 n 个样品的距离矩
阵 D0 ，它是一个对称矩阵。
❖ ❖
(合 (23))并选计成择算一新D个类0新中G类的M 与，最任记小一为元类G素MG，，J 设之即为间G距MDK离L ，G的K则递将G推LG公K 和式为GL
❖ (3)重复步骤(2)，直至所有的样品都不能再分配为止。
❖ 最终的聚类结果在一定程度上依赖于初始凝聚点或 初始分类的选择。经验表明，聚类过程中的绝大多 数重要变化均发生在第一次再分配中。
例6.4.2
❖ 对例6.3.3使用k均值法进行聚类，聚类前对各变量作 标准化变换，聚类结果如下：
《基因芯片技术》PPT课件
五、基因芯片的应用
基因表达分析：人类基 因组编码大约100,000个 不同的基因，仅掌握基 因序列信息资料，要理 解其基因功能是远远不 够的，因此，具有监测 大量mRNA的实验工具很 重要。基因芯片技术可 清楚地直接快速地检测 出以1:300,000水平出现 的mRNA，且易于同时监 测成千上万的基因。
高密度芯片的分析一般采用荧光素标记探针，通过适当 内参的设置及对荧光信号强度的标化可对细胞内mRNA的 表达进行定量检测。近年来运用的多色荧光标记技术可 更直观地比较不同来源样品的基因表达差异，即把不同 来源的探针用不同激发波长的荧光素标记，并使它们同 时与基因芯片杂交，通过比较芯片上不同波长荧光的分 布图获得不同样品间差异表达基因的图谱，常用的双色 荧光试剂有Cy3-dNTP和Cy5-dNTP。
（二）样品的准备
样品的分离纯化：DNA , mRNA 扩增：PCR, RT—PCR，固相PCR 探针的标记：已克隆的基因片段、PCR，RT-PCR扩增的基 因片段、人工合成的DNA片段，单链、双链、DNA或RNA 均可作为探针。 荧光标记（常用Cy3、Cy5），生物素、放射性标记,通常 是在待测样品的PCR扩增、逆转录或体外转录过程中实现 对探针的标记。对于检测细胞内mRNA表达水平的芯片,一 般需要从细胞和组织中提取RNA,进行逆转录,并加入偶联 有标记物的dNTP,从而完成对探针的标记过程。
十 基因芯片技术
1 生物芯片简介及分类 2 基因芯片制备及应用
第一节 生物芯片简介及分类
一、生物芯片(biochip)的概念 指通过机器人自动印迹或光引导化学合成技术在硅片、 玻璃、凝胶或尼龙膜上制造的生物分子微阵列，根据分 子间的特异性相互作用的原理，将生命科学领域中不连 续的分析过程集成于芯片表面，以实现对细胞、蛋白质 、基因及其他生物组分的准确、快速、大信息量的检测 。 生物芯片主要特点是高通量、微型化和自动化。
