正弦交流电基础知识

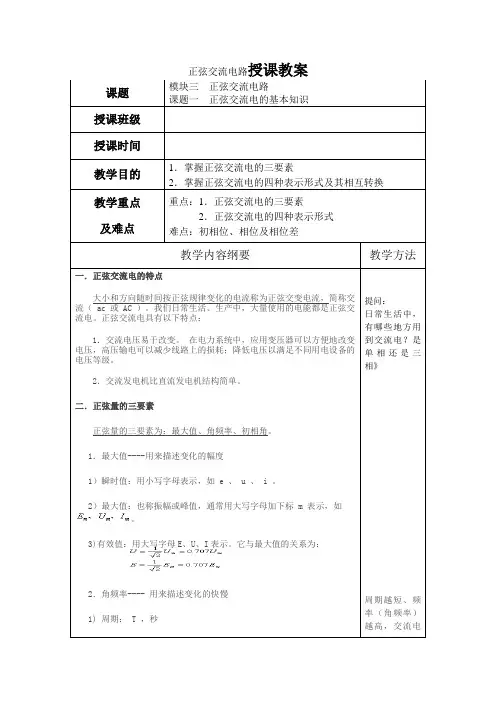

正弦交流电路授课教案课题模块三正弦交流电路课题一正弦交流电的基本知识授课班级授课时间教学目的1．掌握正弦交流电的三要素2．掌握正弦交流电的四种表示形式及其相互转换教学重点及难点重点：1．正弦交流电的三要素2．正弦交流电的四种表示形式难点：初相位、相位及相位差教学内容纲要教学方法一．正弦交流电的特点大小和方向随时间按正弦规律变化的电流称为正弦交变电流，简称交流（ ac 或 AC ）。

我们日常生活、生产中，大量使用的电能都是正弦交流电。

正弦交流电具有以下特点：1．交流电压易于改变。

在电力系统中，应用变压器可以方便地改变电压，高压输电可以减少线路上的损耗；降低电压以满足不同用电设备的电压等级。

2．交流发电机比直流发电机结构简单。

二．正弦量的三要素正弦量的三要素为：最大值、角频率、初相角。

1．最大值----用来描述变化的幅度1）瞬时值：用小写字母表示，如 e 、 u 、 i 。

2）最大值：也称振幅或峰值，通常用大写字母加下标 m 表示，如。

3)有效值：用大写字母E、U、I表示。

它与最大值的关系为：2．角频率---- 用来描述变化的快慢1) 周期： T ，秒提问：日常生活中，有哪些地方用到交流电？是单相还是三相》周期越短、频率（角频率）越高，交流电变化越快。

2) 频率：， Hz 。

3) 角频率：3．初相角---- 用来描述变化的先后1) 相位角：2) 初相角： t=0 时正弦量的相位角称作初相角。

* 的大小和正负与计时起点有关。

* 规定* 如果正弦量零点在纵轴的左侧时，角为正；在纵轴右侧时，角为负。

结论: 一个正弦量与时间的函数关系可用它的频率、初相位和振幅三个量表示，这三个量就叫正弦量的三要素。

对一个正弦交流电量来说，可以由这三个要素来唯一确定：三、相位差与相位关系1 ．相位差——两个正弦交流电在任何瞬时相位角之差称相位差。

* 两个同频正弦量的相位差等于它们的初相之差。

规定。

2 ．相位关系a)超前、滞后关系；b)同相关系（；c)反相关系；d)正交关系四、课堂练习1 ）正弦交流电的三个基本要素是，，．2 ）我国工业及生活中使用的交流电频率为、周期为。

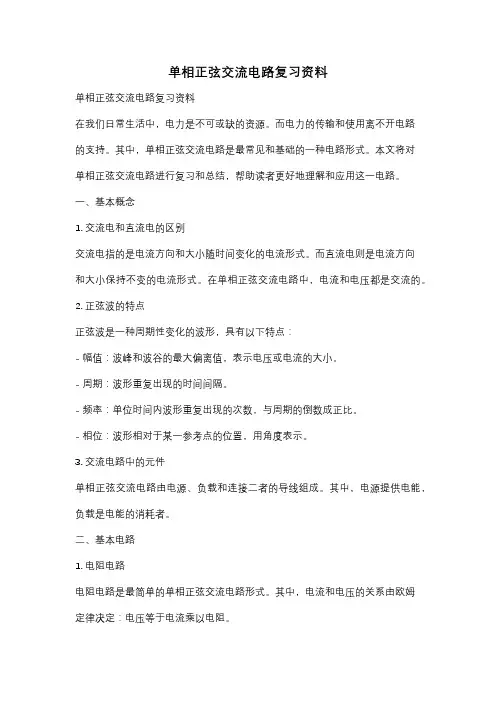

单相正弦交流电路复习资料单相正弦交流电路复习资料在我们日常生活中，电力是不可或缺的资源。

而电力的传输和使用离不开电路的支持。

其中，单相正弦交流电路是最常见和基础的一种电路形式。

本文将对单相正弦交流电路进行复习和总结，帮助读者更好地理解和应用这一电路。

一、基本概念1. 交流电和直流电的区别交流电指的是电流方向和大小随时间变化的电流形式。

而直流电则是电流方向和大小保持不变的电流形式。

在单相正弦交流电路中，电流和电压都是交流的。

2. 正弦波的特点正弦波是一种周期性变化的波形，具有以下特点：- 幅值：波峰和波谷的最大偏离值，表示电压或电流的大小。

- 周期：波形重复出现的时间间隔。

- 频率：单位时间内波形重复出现的次数，与周期的倒数成正比。

- 相位：波形相对于某一参考点的位置，用角度表示。

3. 交流电路中的元件单相正弦交流电路由电源、负载和连接二者的导线组成。

其中，电源提供电能，负载是电能的消耗者。

二、基本电路1. 电阻电路电阻电路是最简单的单相正弦交流电路形式。

其中，电流和电压的关系由欧姆定律决定：电压等于电流乘以电阻。

2. 电感电路电感电路中，电感线圈是主要元件。

电感线圈的特点是：当电流变化时，产生感应电动势，抵抗电流的变化。

因此，电感电路中电流和电压之间存在相位差。

3. 电容电路电容电路中，电容器是主要元件。

电容器的特点是：可以存储电荷，当电压变化时，释放或吸收电荷。

因此，电容电路中电流和电压之间存在相位差。

三、复杂电路1. 串联电路串联电路是将多个电阻、电感或电容依次连接起来的电路形式。

在串联电路中，总电压等于各个元件电压之和，总电流相等。

2. 并联电路并联电路是将多个电阻、电感或电容同时连接在一起的电路形式。

在并联电路中，总电流等于各个元件电流之和，总电压相等。

3. RC、RL和RLC电路RC电路由电阻和电容组成，RL电路由电阻和电感组成，RLC电路由电阻、电感和电容组成。

这些电路在实际应用中具有重要作用，可以用于滤波、调节电压和频率等。

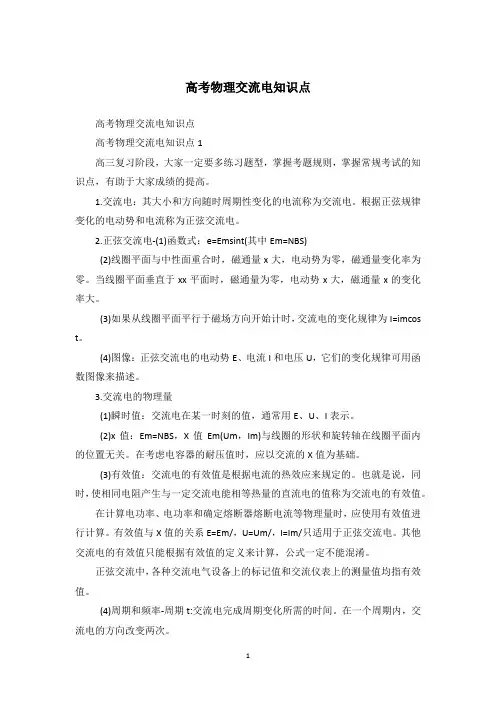

高考物理交流电知识点高考物理交流电知识点高考物理交流电知识点1高三复习阶段，大家一定要多练习题型，掌握考题规则，掌握常规考试的知识点，有助于大家成绩的提高。

1.交流电：其大小和方向随时周期性变化的电流称为交流电。

根据正弦规律变化的电动势和电流称为正弦交流电。

2.正弦交流电-(1)函数式：e=Emsint(其中Em=NBS)(2)线圈平面与中性面重合时，磁通量x大，电动势为零，磁通量变化率为零。

当线圈平面垂直于xx平面时，磁通量为零，电动势x大，磁通量x的变化率大。

(3)如果从线圈平面平行于磁场方向开始计时，交流电的变化规律为I=imcos t。

(4)图像：正弦交流电的电动势E、电流I和电压U，它们的变化规律可用函数图像来描述。

3.交流电的物理量(1)瞬时值：交流电在某一时刻的值，通常用E、U、I表示。

(2)x值：Em=NBS，X值Em(Um，Im)与线圈的形状和旋转轴在线圈平面内的位置无关。

在考虑电容器的耐压值时，应以交流的X值为基础。

(3)有效值：交流电的有效值是根据电流的热效应来规定的。

也就是说，同时，使相同电阻产生与一定交流电能相等热量的直流电的值称为交流电的有效值。

在计算电功率、电功率和确定熔断器熔断电流等物理量时，应使用有效值进行计算。

有效值与X值的关系E=Em/，U=Um/，I=Im/只适用于正弦交流电。

其他交流电的有效值只能根据有效值的定义来计算，公式一定不能混淆。

正弦交流中，各种交流电气设备上的标记值和交流仪表上的测量值均指有效值。

(4)周期和频率-周期t:交流电完成周期变化所需的时间。

在一个周期内，交流电的方向改变两次。

f:频率：交流电流在1s内周期性变化的次数。

角频率：=2/t=2 f。

高考物理交流电知识点21.电压瞬时值e=Emsint电流瞬时值I=Imsint；(=2f)2.电动势峰值Em=nBS=2BLv电流峰值(在纯电阻电路中)Im=Em/R总计3.正(补)弦交流电有效值：E=Em/(2)1/2；u=Um/(2)1/2；I=Im/(2)1/24.理想变压器一、二次线圈中电压、电流和功率的关系U1/U2=n1/N2；I1/I2=N2/N2；进=出5.在长距离输电中，利用高电压传输电能，可使输电线路上的电能损耗减少33,360 p损耗'=(P/U)2R；(P ' :输电线路失电损失，P:传输电能总功率，U3360传输电压，R3360输电线路电阻)[见第二卷P198]；6.公式1、2、3、4中的物理量和单位：:角频率(rad/s)；T:时间；N:线圈匝数；B:磁感应强度(t)；S:线圈面积(m2)；U:(输出)电压(V)；I:电流强度(a)；P:功率(w)。

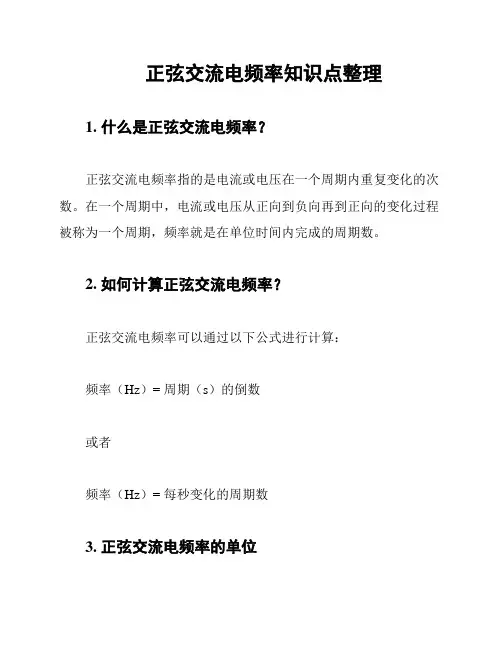

正弦交流电频率知识点整理
1. 什么是正弦交流电频率？
正弦交流电频率指的是电流或电压在一个周期内重复变化的次数。

在一个周期中，电流或电压从正向到负向再到正向的变化过程被称为一个周期，频率就是在单位时间内完成的周期数。

2. 如何计算正弦交流电频率？
正弦交流电频率可以通过以下公式进行计算：
频率（Hz）= 周期（s）的倒数
或者
频率（Hz）= 每秒变化的周期数
3. 正弦交流电频率的单位
频率的单位是赫兹（Hz），表示每秒完成的周期数。

常见的电力系统频率为50赫兹或60赫兹。

4. 正弦交流电频率的影响
正弦交流电频率的大小对电器设备的工作性能有重要影响。

一般来说，电器设备的工作频率应和供电电源的频率相同。

如果供电频率高于或低于电器设备的额定频率，可能会导致设备损坏或性能下降。

5. 正弦交流电频率的调整
在某些情况下，需要调整正弦交流电频率以满足特定的需求。

这可以通过变频器等设备实现，变频器可以改变电压的频率来调整正弦交流电的频率。

以上就是关于正弦交流电频率的一些基本知识点。

了解正弦交流电频率对于电气工程师和电器设备用户来说非常重要，可以帮助他们更好地设计和使用电器设备。

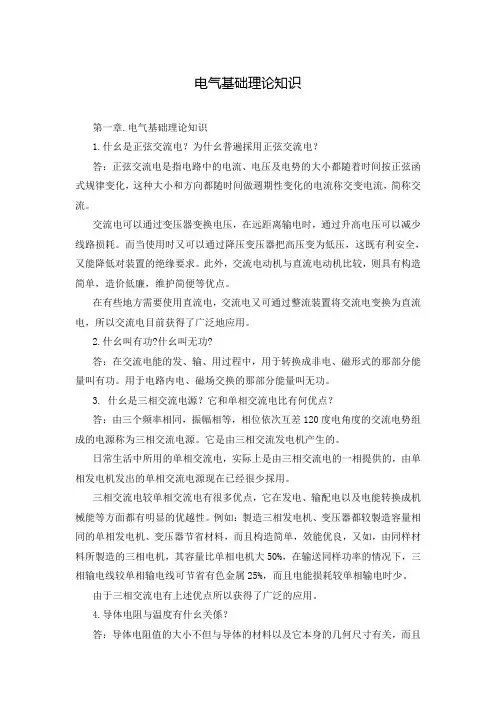

电气基础理论知识第一章.电气基础理论知识1.什幺是正弦交流电？为什幺普遍採用正弦交流电？答：正弦交流电是指电路中的电流、电压及电势的大小都随着时间按正弦函式规律变化，这种大小和方向都随时间做週期性变化的电流称交变电流，简称交流。

交流电可以通过变压器变换电压，在远距离输电时，通过升高电压可以减少线路损耗。

而当使用时又可以通过降压变压器把高压变为低压，这既有利安全，又能降低对装置的绝缘要求。

此外，交流电动机与直流电动机比较，则具有构造简单，造价低廉，维护简便等优点。

在有些地方需要使用直流电，交流电又可通过整流装置将交流电变换为直流电，所以交流电目前获得了广泛地应用。

2.什幺叫有功?什幺叫无功?答：在交流电能的发、输、用过程中，用于转换成非电、磁形式的那部分能量叫有功。

用于电路内电、磁场交换的那部分能量叫无功。

3. 什幺是三相交流电源？它和单相交流电比有何优点？答：由三个频率相同，振幅相等，相位依次互差120度电角度的交流电势组成的电源称为三相交流电源。

它是由三相交流发电机产生的。

日常生活中所用的单相交流电，实际上是由三相交流电的一相提供的，由单相发电机发出的单相交流电源现在已经很少採用。

三相交流电较单相交流电有很多优点，它在发电、输配电以及电能转换成机械能等方面都有明显的优越性。

例如：製造三相发电机、变压器都较製造容量相同的单相发电机、变压器节省材料，而且构造简单，效能优良，又如，由同样材料所製造的三相电机，其容量比单相电机大50%，在输送同样功率的情况下，三相输电线较单相输电线可节省有色金属25%，而且电能损耗较单相输电时少。

由于三相交流电有上述优点所以获得了广泛的应用。

4.导体电阻与温度有什幺关係？答：导体电阻值的大小不但与导体的材料以及它本身的几何尺寸有关，而且还与导体的温度有关。

一般金属导体的电阻值，随温度的升高而增大。

14.什幺是相电流、相电压和线电流、线电压？答：由三相绕组连线的电路中，每个绕组的始端与末端之间的电压叫相电压。
