《数铣加工与编程》期末考试题

数控编程与加工期末试题及答案一、选择题1. 数控编程中，G代码用于表示：A. 程序号B. 准备功能C. 辅助功能D. 主轴功能答案：B2. 在数控加工中，M代码表示：A. 程序结束B. 主轴转速C. 刀具更换D. 机床操作答案：D3. 数控机床的坐标系通常采用：A. 直角坐标系B. 圆柱坐标系C. 球坐标系D. 极坐标系答案：A二、填空题1. 在数控编程中，_______代码用于控制机床的刀具移动路径。

答案：G2. 数控机床的_______轴是用于控制刀具或工件沿垂直于工作台平面的方向移动。

答案：Z3. 数控编程中，_______是用来确定刀具相对于工件的起始位置。

答案：参考点三、简答题1. 简述数控编程的基本步骤。

答案：数控编程的基本步骤包括：（1）分析零件图样，确定加工工艺；（2）选择合适的刀具和夹具；（3）编写数控程序；（4）进行程序的仿真和调试；（5）在数控机床上进行实际加工。

2. 描述数控机床的刀具补偿功能及其作用。

答案：数控机床的刀具补偿功能是指在数控编程时，对刀具的尺寸、形状等进行预先设定，以实现在加工过程中自动调整刀具位置，保证加工精度。

其作用主要是减少编程难度，提高加工效率和加工精度。

四、计算题1. 已知数控机床的刀具半径为5mm，工件材料为45号钢，切削速度为60m/min，求刀具的切削进给速度。

答案：首先计算切削速度对应的每分钟切削长度：60m/min。

然后根据公式Vf = Vc * (D - 2 * R) / π，其中Vf是切削进给速度，Vc 是切削速度，D是刀具直径，R是刀具半径。

代入数值计算得：Vf =60 * (10 - 2 * 5) / 3.14 ≈ 75.46mm/min。

五、论述题1. 论述数控机床在现代制造业中的应用及其重要性。

答案：数控机床在现代制造业中扮演着极其重要的角色。

它们通过高精度、高效率的加工能力，能够实现复杂形状零件的快速生产。

数控机床的应用可以减少人工操作，提高生产效率，降低生产成本，同时保证产品质量的一致性。

数控加⼯编程与技术期末考试题数控加⼯编程与操作（试题⼀）⼀、填空：（35分）1、数控技术是指⽤对机床运动及其加⼯过程进⾏⾃动控制的⼀种⽅法。

2、数控系统的轮廓控制，主要问题是怎样控制⼑具或⼯件的。

3、数控机床是⽤数字化代码来控制与的相对运动从⽽完成加⼯。

4、CPU是CNC装置的核⼼他有和两个部分组成。

5、标准机床坐标系中X ,Y, Z,坐标轴的相互关系⽤。

6、闭环伺服系统⼀般有，，，，等5个部分组成。

7、数控编程的主要内容有：、、、、、、。

8、总线是数控系统的硬件之⼀。

它包括、、。

9、从CNC系统使⽤的微机及结构来分CNC系统的硬件结构⼀般分为和。

10、FMS中⽂含义是。

11、对单CPU的CNC系统⽽⾔，其软件结构通常有两种类型，即。

12、步进式伺服驱动⽷统是典型的开环控制系统，在此系统中执⾏元件是。

13、脉冲当量越⼩，位移精度和插补精度零件加⼯的质量。

14、.在⼀个程序段中，根据图样尺⼨，可以采⽤。

15、G99F0.2中F后⾯的数字表⽰。

16、G98F100中F 后⾯的数字表⽰。

17、S后⾯的数字表⽰，单位为。

18、G54建⽴的⼯件原点是相对于⽽⾔的。

⼆、选择（15分）1、世界上第⼀台数控机床是（）年制成功的。

A、1951B、1952C、1954D、19582、下⾯哪个部分是数控机床的核⼼部分（）。

A、控制系统B、数控装置C、伺服系统D、测量装置3、⼯业机器⼈由4个基本部分组成。

下⾯哪个不是基本部分（）。

A、⼑具B、控制系统C、时节D、机械主体4、下⾯哪项任务不是数据预处理要完成的⼯作（）。

A、位置控制B、⼑具半径补偿计算C、⼑具长度补偿计算D、象限及进给⽅向判断5、将数控系统分为开环式数控系统和闭环式数据系统是按照下⾯哪种分类⽅法进⾏分类的（）。

A、⼯艺⽤途B、⼯艺路线C、有⽆检测装置D、是否计算机控制6、单微处理机CNC装置中，微处理机通过（）与存储器输⼊输出控制等各种接⼝相连。

A、主板B、总线C、输⼊/输出接⼝电路D、专⽤逻辑电路7、下⾯哪个内容不是故障诊断专家系统要完成的⼯作（）。

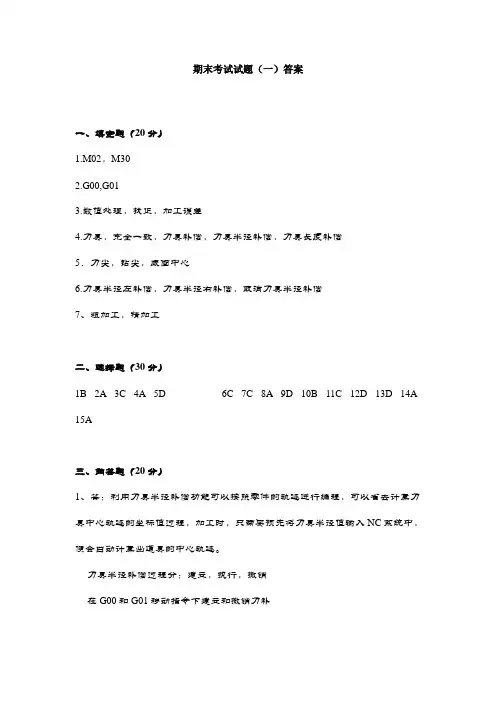

期末考试试题（一）答案一、填空题（20分）1.M02，M302.G00,G013.数值处理，找正，加工误差4.刀具，完全一致，刀具补偿，刀具半径补偿，刀具长度补偿5．刀尖，钻尖，底面中心6.刀具半径左补偿，刀具半径右补偿，取消刀具半径补偿7、粗加工，精加工二、选择题（30分）1B 2A 3C 4A 5D 6C 7C 8A 9D 10B 11C 12D 13D 14A 15A三、简答题（20分）1、答：利用刀具半径补偿功能可以按照零件的轨迹进行编程，可以省去计算刀具中心轨迹的坐标值过程，加工时，只需要预先将刀具半径值输入NC系统中，便会自动计算出道具的中心轨迹。

刀具半径补偿过程分：建立，执行，撤销在G00和G01移动指令下建立和撤销刀补2、答：一、X，Y轴定位二、定位到R点三、孔加工四、孔底动作五、退回到R点六、快速返回到初始点3、答：G90 X50.0 Y60.0是绝对编程刀具移动到(50,60)点。

G91 X50.0 Y60.0是增量编程道具相对于当前点向X正向移动50个量，Y正向移动60个量。

4、答：顺铣优点：1铣削平稳，2刀刃耐用度高，3消耗在进给方向的功率小。

缺点：1道具从外表面切入，有硬皮或杂质时，刀具易损坏。

2对于普通机床而言，由于进给方向与水平分立方向相同，当水平分力较大时会拉动工作台，造成工件报废或机床损坏。

3易欠切，二次走刀能有效地减小让刀留下的余量，但表面粗糙度会受到影响。

逆铣优点：1.有硬皮或杂质时，对刀刃影响不大。

2不会拉动工作台。

3切削效益高，适合粗加工。

缺点：1有挑起工件的倾向。

2刀刃易磨损。

3消耗在进给方向的功率较大。

4会产生过切和侧向深啃现象。

四、量具读数（10分）1.9.203 11.50 2、10.52 10.294五、程序题（20分）O0010G90G54G17G21M03S600F300G90G00Z30X50Y50G01Z-6F100G16G41G01X50Y18D01Y306Y234Y462Y90Y18G15G40G01X50Y50G91G28Z0M05 M30。

数控加工编程与操作期末试卷一一判断题(每题1分,共10分)1.直线控制系统和点位控制系统相同，都是保证点到点之间的路径是直线。

（×）2.判断刀具磨损，可借助观察加工表面之粗糙度及切削的形状、颜色而定。

（√）3.内孔车刀的刀柄，只要能适用，宜选用柄径较粗的。

( √ )4.切削中，对切削力影响较小的是前角和主偏角。

（×）5.在可能情况下，铣削平面宜尽量采用较大直径铣刀。

（√）6.数控车床的刀具补偿功能有刀尖半径补偿与刀具位置补偿。

（√）7.恒线速控制的原理是当工件的直径越大，工件转速越慢。

( × )8.当数控加工程序编制完成后即可进行正式加工。

（×）9.程序段的顺序号，根据数控系统的不同，在某些系统中可以省略的。

( √ )10.非模态指令只能在本程序段内有效。

（√）二填空题(每空1分,共20分)1.走刀路线是指加工过程中，刀具刀位点点相对于工件的运动轨迹和方向。

2.镜像功能指令 G24 建立镜像，由指令坐标轴后的坐标值指定镜像位置, G25 指令用于取消镜像。

3.建立或取消刀具半径补偿的偏置是在 G01\G00 指令的执行过程中完成的。

4. 数控机床进给系统减少摩擦阻力和动静摩擦之差，是为了提高数控机床进给系统的快速响应性能和运动精度。

5.机床夹具按专门化程度分类可分为通用夹具、专用夹具、组合夹具。

6.车削细长轴时，为了避免振动，车刀的主偏角应取较大。

7.刀具切削部分的材料应具备如下性能；高的硬度、足够的强度和韧性) (高的耐耐磨性) (高的耐热性良好的工艺性8.进给量的单位有 mm/r和mm/min其指令分别为 G95 和 G94 。

9.数控机床按控制运动轨迹可分为点位直线控制和轮廓控制等几种。

按控制方式又可分为开环控制,闭环控制和半闭环控制等。

10.影响刀具寿命的主要因素有；工件材料刀具材料、切削用量、刀具的几何参数。

四问答题1.数控加工工序顺序的安排原则是什么？答：数控加工工序顺序的安排可参考下列原则：（1）同一定位装夹方式或用同一把刀具的工序，最好相邻连接完成；（2）如一次装夹进行多道加工工序时，则应考虑把对工件刚度削弱较小的工序安排在先，以减小加工变形；（3）道工序应不影响下道工序的定位与装夹；（4）先内型内腔加工工序，后外形加工工序。
