【CN209893663U】一种组合式太阳能空气能热水器固定结构【专利】

专利名称：一种组合式太阳能气液集热器专利类型：实用新型专利
发明人：胡明辅,吕云,别玉,安赢
申请号：CN200920111708.9
申请日：20090722
公开号：CN201463326U
公开日：
20100512
专利内容由知识产权出版社提供
摘要：组合式太阳能气液集热器。

本实用新型涉及一种太阳能热利用装置，尤其是一种组合式的太阳能气液集热器。

本实用新型由边框、透明盖板、保温层和板芯组成，在边框的空间内同时设置空气集热板芯和一系列金属吸热管，组合而成集热器板芯，且吸热管与热水箱连通。

集热器工作中，其板芯将太阳辐射转化为热能，空气集热板芯将热量传给空气，吸热器在接受太阳辐射的同时，也可吸收热空气中的热量。

因此，集热器既产生热空气，也提供热的液体工质，既可将热空气导入室内采暖，也可通过液体工质产生热水。

本装置结构简单、可靠性高，将采暖与供应热水结合起来，提高了系统的实用性。

申请人：昆明理工大学
地址：650093 云南省昆明市五华区学府路253号(昆明理工大学)
国籍：CN
代理机构：昆明今威专利代理有限公司
代理人：赵云
更多信息请下载全文后查看。

专利名称：一种太阳能和空气能结合的热水器专利类型：实用新型专利
发明人：程志飞
申请号：CN201920802110.8
申请日：20190530
公开号：CN209978409U
公开日：
20200121
专利内容由知识产权出版社提供
摘要：本实用新型公开了一种太阳能和空气能结合的热水器，属于热泵技术领域，所述太阳能供热循环至少由太阳能集热器、三通换向阀、储热水箱和单向阀通过管路依次闭环连接构成；所述空气能供热循环至少由空气热泵、制冷剂进管、换热器和制冷剂出管通过管路依次闭环连接构成；所述换热器包括盘管、支撑架、法兰盖和密封垫；所述储热水箱上设有法兰口；所述法兰盖将密封垫通过螺栓压紧在法兰口上，使盘管设于储热水箱内部。

本实用新型的一种太阳能和空气能结合的热水器，结合太阳能和空气能产热更节能，而且换热器方便拆卸和更换。

申请人：云南煜辉工贸有限公司
地址：666109 云南省西双版纳傣族自治州景洪市嘎洒镇曼迈村委会曼景傣村小组(广昂路口)国籍：CN
更多信息请下载全文后查看。

专利名称：一种太阳能空气能一体式热水器专利类型：实用新型专利
发明人：周奖,黄燕,丘秋燕,蒙献芳,马莉莎申请号：CN201620053441.2
申请日：20160120
公开号：CN205536533U
公开日：
20160831
专利内容由知识产权出版社提供
摘要：一种太阳能空气能一体式热水器，包括平板太阳能集热板、储水箱、加热水箱和空气能加热装置；空气能加热装置位于加热水箱上方，储水箱位于加热水箱下方，储水箱与加热水箱之间设置有智能连通阀，储水箱一侧设置有水位控制器；空气能加热器由压缩机、空气能换热器和膨胀阀构成，并通过输气管依次相连，平板太阳能集热板两侧均开有吸风口，吸风口连通导风通道，导风通道上设置有引风机，导风通道经过加热水箱向上接入空气换热器的出风口，出风口联通出风管道连接排风机；导风通道上设置有智能感温器。

本实用新型的优点降低了空气能的电耗，提高了空气能的工作效率，避免了热水的浪费，也同时避免了冷热水混合降低热水温度和增加能耗。

申请人：广西国博科技有限公司
地址：530001 广西壮族自治区南宁市安吉大道47-5号永康五金机电城内A栋A255号
国籍：CN
代理机构：北京科亿知识产权代理事务所(普通合伙)
代理人：罗保康
更多信息请下载全文后查看。

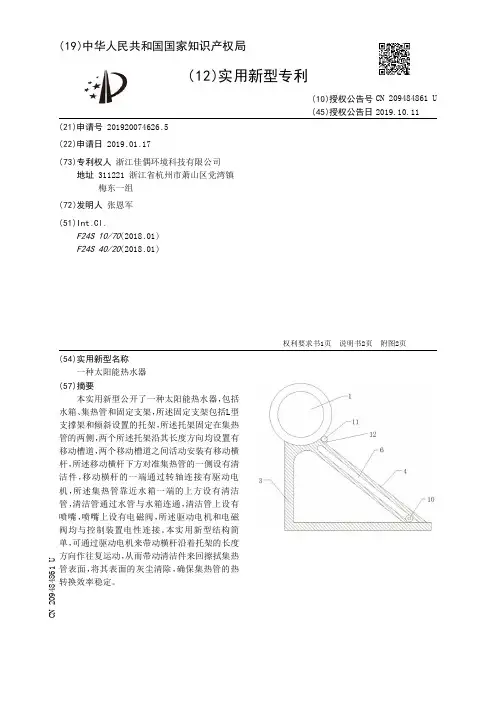

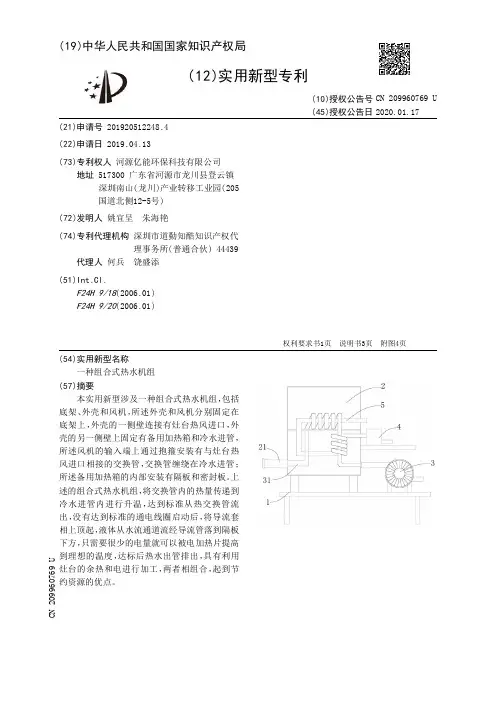

(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920512248.4(22)申请日 2019.04.13(73)专利权人 河源亿能环保科技有限公司地址 517300 广东省河源市龙川县登云镇深圳南山(龙川)产业转移工业园(205国道北侧12-5号)(72)发明人 姚宜呈　朱海艳　(74)专利代理机构 深圳市道勤知酷知识产权代理事务所(普通合伙) 44439代理人 何兵　饶盛添(51)Int.Cl.F24H 9/18(2006.01)F24H 9/20(2006.01)(54)实用新型名称一种组合式热水机组(57)摘要本实用新型涉及一种组合式热水机组，包括底架、外壳和风机，所述外壳和风机分别固定在底架上，外壳的一侧壁连接有灶台热风进口，外壳的另一侧壁上固定有备用加热箱和冷水进管，所述风机的输入端上通过抱箍安装有与灶台热风进口相接的交换管，交换管缠绕在冷水进管；所述备用加热箱的内部安装有隔板和密封板。

上述的组合式热水机组，将交换管内的热量传递到冷水进管内进行升温，达到标准从热交换管流出，没有达到标准的通电线圈启动后，将导流套相上顶起，液体从水流通道流经导流管落到隔板下方，只需要很少的电量就可以被电加热片提高到理想的温度，达标后热水出管排出，具有利用灶台的余热和电进行加工，两者相组合，起到节约资源的优点。

权利要求书1页 说明书3页 附图4页CN 209960769 U 2020.01.17C N 209960769U权　利　要　求　书1/1页CN 209960769 U1.一种组合式热水机组，其特征在于：包括底架(1)、外壳(2)和风机(3)，其特征在于：所述外壳(2)和风机(3)分别固定在底架(1)上，外壳(2)的一侧壁连接有灶台热风进口(21)，外壳(2)的另一侧壁上固定有备用加热箱(4)和冷水进管(5)，所述风机(3)的输入端上通过抱箍安装有与灶台热风进口(21)相接的交换管(31)，交换管(31)缠绕在冷水进管(5)；所述备用加热箱(4)的内部安装有隔板(41)和密封板(42)，备用加热箱(4)底部还连接有与隔板(41)下方的空腔相接的热水出管(6)，备用加热箱(4)顶部还连接有与隔板(41)上方的空腔相接的热交换管(7)，隔板(41)顶部的空腔也与冷水进管(5)相通，所述热交换管(7)位于备用加热箱(4)外部的端口接在热水出管(6)上，所述密封板(42)的顶面固定有通电线圈(421)，密封板(42)加工的圆孔内活动连接有导流管(422)，导流管(422)的顶端上连接有在隔板(41)圆孔内活动的导流套(8)，导流套(8)的顶部固定有覆盖圆孔的密封环(81)，导流套(8)的内部加工有一端与导流管(422)相通，另一端位于密封环(81)下方的水流通道(82)，所述通电线圈(421)与固定在导流套(8)底端的套环(83)磁性连接，套环(83)与密封板(42)之间固定有缠绕在导流管(422)外部的弹簧(9)。

(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920602702.5(22)申请日 2019.04.29(73)专利权人 海宁奇瑞特光电有限公司地址 314400 浙江省嘉兴市海宁市黄湾镇创业路19号专利权人 周强(72)发明人 周强　(74)专利代理机构 杭州永航联科专利代理有限公司 33304代理人 罗伟清(51)Int.Cl.F24H 4/02(2006.01)F24H 9/00(2006.01)H02S 40/42(2014.01)H02S 40/44(2014.01)(ESM)同样的发明创造已同日申请发明专利(54)实用新型名称一种光伏空气能双用热水系统(57)摘要本实用新型提供了一种光伏空气能双用热水系统，属于热水器技术领域。

本光伏空气能双用热水系统,包括光伏电池片、逆变器、防冻液储存箱、双源热泵和保温水箱，逆变器和光伏电池片相连接，光伏电池片边缘通过框架固定，框架远离光伏电池片一面通过封闭板进行固定，框架、封闭板和光伏电池片三者之间形成一空腔，光伏电池片背面固定有金属板，金属板上固定有管路组件，管路组件具有进液端和出液端，出液端通过导管一连接防冻液储存箱的进液端，进液端通过导管二连接防冻液储存箱的出液端，导管二上设置有输液泵一。

本实用新型具有节能环保的优点。

权利要求书1页 说明书3页 附图2页CN 209801793 U 2019.12.17C N 209801793U权　利　要　求　书1/1页CN 209801793 U1.一种光伏空气能双用热水系统，其特征在于，包括光伏电池片、逆变器、防冻液储存箱、双源热泵和保温水箱，所述逆变器和光伏电池片相连接，所述光伏电池片边缘通过框架固定，框架远离光伏电池片一面通过封闭板进行固定，框架、封闭板和光伏电池片三者之间形成一空腔，所述光伏电池片背面固定有金属板，金属板上固定有管路组件，所述管路组件具有进液端和出液端，所述出液端通过导管一连接防冻液储存箱的进液端，所述进液端通过导管二连接防冻液储存箱的出液端，导管二上设置有输液泵一，所述双源热泵包括板式换热器和空气能热水器，所述板式换热器具有进端一、出端一、进端二和出端二，进端一和出端一相通，进端二和出端二相通，进端一和出端一套设在导管二上，空气能热水器与保温水箱相连接。

专利名称：组合型太阳能热水器专利类型：实用新型专利
发明人：杨帮训
申请号：CN200720142488.7申请日：20070404
公开号：CN201041421Y
公开日：
20080326
专利内容由知识产权出版社提供
摘要：本实用新型公开了一种组合型太阳能热水器，该热水器包括至少一个顶面密封覆盖有聚光玻璃板的保温箱体，各保温箱体内分别由左至右水平间隔设置着至少两个顶面密封覆盖有玻璃板的吸热罐，各吸热罐之间相互通过水管连通，其中左侧的一个吸热罐内设置着一个温控装置，该温控装置与一阀门联动，该阀门安装在一自来水供水支管上，自来水供水支管的一端与自来水供水干管相连而其另一端与位于保温箱体内右侧的一个吸热罐相连，装有温控装置的吸热罐通过一出水支管与一出水干管相连通，出水干管的一端与一保温储水箱相连通。

本实用新型利用太阳光的热量加热水，可以为火电厂提供热水，还可以供人们日常使用热水，为人们利用太阳能开辟了一条新途径。

申请人：杨帮训
地址：830013 新疆维吾尔自治区乌鲁木齐市北京北路29号新疆联合收割机厂
国籍：CN
代理机构：乌鲁木齐新科联专利代理事务所(有限公司)
代理人：李振中
更多信息请下载全文后查看。
