电流互感器(CT)

电流互感器CT什么是电流互感器CT电流互感器（Current Transformer，CT），也叫电流互感器变压器，是一种电气元件，用来测量电路中的电流值。

CT的主要作用是将电路中的高电流变成较小的电流，从而保护电气设备和人身安全。

CT是一种非常重要的电力配电保护设备。

CT可以分为两种类型，一种是带铁心的传统电流互感器，另一种是非铁心型电流互感器。

带铁心的传统电流互感器是一种基于电磁感应原理的电气元件，其结构大多采用铁心绕制线圈的形式。

在将电流相互感应的过程中，电路中的高电流通过互感器的铁心产生磁场，进而使线圈内产生相应大小、方向的电动势，从而达到测量电流的目的。

与传统带铁心的CT不同，非铁心型电流互感器由于没有铁心，因此能够实现非接触式感应电流的测量。

在应用中，非铁心型电流互感器通常用于不同直流电流的测量。

CT具有很高的精度和可靠性，广泛应用于各种领域。

例如，CT被广泛应用于电力行业中的电力系统保护、高压断路器试验、电力质量监测等领域中。

CT的分类CT根据吸收模式、制造材料和应用领域等因素可分为以下几个类别：•普通电流互感器•微电流互感器•高感电流互感器•精密电流互感器•负载电流互感器•零序电流互感器•电弧控制电流互感器普通电流互感器普通电流互感器通常由铁心和线圈、绝缘壳体等组成。

其测量范围以及所能承受的电流也有一定的限制。

微电流互感器微电流互感器主要用于测量电弧故障中的小电流。

高感电流互感器高感电流互感器常用于高精度测量领域，可以用于电子电力表、能量计等需要较高测量精度的场合。

精密电流互感器精密电流互感器可以用于高频电路以及其他需要在极低电流下进行测量的场合。

负载电流互感器负载电流互感器可用于直流电路的测量和保护。

零序电流互感器零序电流互感器用于检测电气设备的接地状态，也可以用于电力系统保护中的零序保护。

电弧控制电流互感器电弧控制电流互感器用于检测电弧故障，以便进行及时的处理。

CT的应用电流互感器CT是一个非常实用的电器元件，广泛应用于各种领域。

常见电流互感器变比电流互感器（Current Transformer，CT）是一种用于测量高电流的传感器，它将高电流转换为低电流，以便于测量、保护和控制。

电流互感器的变比是指一次侧电流与二次侧电流的比值。

常见的电流互感器变比有多种，以下是一些常见的电流互感器变比及其应用：1. 5A/5A：这是一种常见的变比，用于测量和保护设备。

在低压系统中，电流互感器的二次侧通常输出5A的电流，以满足电能表、继电器和其他测量设备的需要。

2. 1A/5A：这种变比用于将一次侧的小电流转换为二次侧的5A电流，适用于一些特殊的小电流测量和保护应用。

3. 5A/1A：这种变比用于将一次侧的5A电流转换为二次侧的1A电流，以满足一些高精度测量和保护设备的需求。

4. 100A/5A：这种变比用于将一次侧的100A电流转换为二次侧的5A电流，适用于一些中等电流的测量和保护应用。

5. 200A/5A：这种变比用于将一次侧的200A电流转换为二次侧的5A电流，适用于一些较高电流的测量和保护应用。

6. 500A/5A：这种变比用于将一次侧的500A电流转换为二次侧的5A电流，适用于一些大电流的测量和保护应用。

7. 1000A/5A：这种变比用于将一次侧的1000A电流转换为二次侧的5A电流，适用于一些特大型电流的测量和保护应用。

除了上述常见变比，还有许多其他变比可供选择，以满足不同应用的需求。

在选择电流互感器的变比时，需要考虑实际应用中的电流大小、测量精度和设备要求等因素。

电流互感器的变比计算公式为：变比= 一次侧电流/ 二次侧电流例如，一个电流互感器的变比为5A/1A，表示一次侧电流是5A时，二次侧电流是1A。

总之，在实际应用中，电流互感器的变比选择非常重要。

如果变比选择不当，可能会导致测量不准确或保护设备无法正常工作。

因此，在选择电流互感器时，需要根据实际应用的需求进行仔细的选择和计算。

17
RWL
LC
S
式中，γ为导线的导电率，铜线γ=53m/ （Ω·mm2），铝线γ=32m/（Ω·mm2）；S为导 线截面（mm2）；Lc为导线的计算长度（m）。 设互感器到仪表单向长度为l1，则：
Lc
l1 3l1
Hale Waihona Puke 2l1星形接线 两相V形接线 一相式接线
18
保护用互感器的准确度选10P级，其复合误差限 值为10%。为了正确反映一次侧短路电流的大小， 二次电流与一次电流成线性关系，也需要校验二次 负荷。
荷； （4）比较实际二次负荷与允许二次负荷。如实际二次负荷小于允许二次负荷，表示
电流互感器的误差不超过10%，如实际二次负荷大于允许二次负荷，则应采取下述措施， 使其满足10%误差：
① ①增大连接导线截面或缩短连接导线长度，以减小实际二次负荷； ②选择变比较大的电流互感器，减小一次电流倍数，增大允许二次负荷。
I1N >I30
S2N
一般： I1N =(1.2~1.5)I30
4）. 电流互感器准确度选择及校验
准确度选择的原则：计量用的电流互感器的准确度选0.2～0.5级，测量用的电流互感 器的准确度选1.0～3.0级。为了保证准确度误差不超过规定值，互感器二次侧负荷S2 应不大于二次侧额定负荷S2N ，所选准确度才能得到保证。
(3) 变流比与二次额定负荷 电流互感器的一次额定电流有多种规格可供用户选择。 电流互感器的每个二次绕组都规定了额定负荷，二次绕组回路所带负荷不应超过额定负 荷值，否则会影响精确度。
14
电流互感器的选择与校验
1)． 电流互感器型号的选择
根据安装地点和工作要求选择电流互感器的型号。 2)．电流互感器额定电压的选择

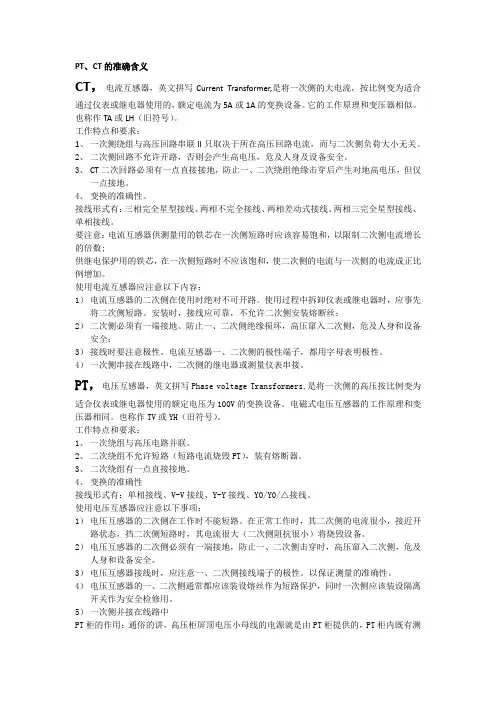

PT、CT的准确含义CT，电流互感器，英文拼写Current Transformer,是将一次侧的大电流，按比例变为适合通过仪表或继电器使用的，额定电流为5A或1A的变换设备。

它的工作原理和变压器相似。

也称作TA或LH（旧符号）。

工作特点和要求：1、一次侧绕组与高压回路串联II只取决于所在高压回路电流，而与二次侧负荷大小无关。

2、二次侧回路不允许开路，否则会产生高电压，危及人身及设备安全。

3、CT二次回路必须有一点直接接地，防止一、二次绕组绝缘击穿后产生对地高电压，但仅一点接地。

4、变换的准确性。

接线形式有：三相完全星型接线、两相不完全接线、两相差动式接线、两相三完全星型接线、单相接线。

要注意：电流互感器供测量用的铁芯在一次侧短路时应该容易饱和，以限制二次侧电流增长的倍数;供继电保护用的铁芯，在一次侧短路时不应该饱和，使二次侧的电流与一次侧的电流成正比例增加。

使用电流互感器应注意以下内容：1）电流互感器的二次侧在使用时绝对不可开路。

使用过程中拆卸仪表或继电器时，应事先将二次侧短路。

安装时，接线应可靠，不允许二次侧安装熔断丝；2）二次侧必须有一端接地。

防止一、二次侧绝缘损坏，高压窜入二次侧，危及人身和设备安全；3）接线时要注意极性。

电流互感器一、二次侧的极性端子，都用字母表明极性。

4）一次侧串接在线路中，二次侧的继电器或测量仪表串接。

PT，电压互感器，英文拼写Phase voltage Transformers,是将一次侧的高压按比例变为适合仪表或继电器使用的额定电压为100V的变换设备。

电磁式电压互感器的工作原理和变压器相同。

也称作TV或YH（旧符号）。

工作特点和要求：1、一次绕组与高压电路并联。

2、二次绕组不允许短路（短路电流烧毁PT），装有熔断器。

3、二次绕组有一点直接接地。

4、变换的准确性接线形式有：单相接线、V-V接线、Y-Y接线、Y0/Y0/△接线。

使用电压互感器应注意以下事项：1）电压互感器的二次侧在工作时不能短路。
