熟悉水力荷载——一级建造师考试辅导《水利水电工程管理与实务》第一章第二节讲义

一级建造师《水利水电工程管理与实务》讲义《一级建造师〈水利水电工程管理与实务〉讲义指南》考一级建造师的水利水电工程管理与实务，就像是在攀登一座高峰。

那本讲义呢，就是你攀登时的地图和工具包。

这讲义里面的内容可丰富了。

你看那水利工程的基础知识，就像是大厦的根基。

要是根基没打牢，这大厦能建得稳吗？不可能嘛。

水利工程里的水文和地质知识，就好比你要了解一个人的身体状况一样。

你得知道这片土地的脾气，是软是硬，含水量是多是少，就像你得知道一个人是强壮还是虚弱。

你要是不懂这些就盲目开工，那就跟没头的苍蝇乱撞一样，肯定得出问题。

再说说水利工程建筑物。

那些大坝、水闸啥的，它们的设计原理、构造特点都是重点。

你把这些理解透了，就像你把一个复杂的机器结构搞清楚了。

你看大坝，那可是水利工程里的超级英雄，要挡住巨大的水压力，它的结构设计必须合理。

这就像一个人的骨架，骨架歪了，人能站直吗？水闸呢，它像个守门员，控制着水的进出，它的每个部件都有独特的功能，你得像了解自己的手指头一样清楚。

施工导流这个部分也不简单。

这就像是给河流做一场大手术时的麻醉过程。

你得巧妙地把河水引到别的地方，保证施工场地是干的，就像医生要保证手术台是干净无菌的。

如果导流没做好，河水乱冲乱撞，那施工场地就成了一片汪洋，啥都干不了了。

说到混凝土工程，这可是水利工程里的“肌肉”部分。

混凝土的配比就像厨师做菜时调料的搭配。

盐多了太咸，盐少了没味，混凝土里各种材料的比例不对，那强度就达不到要求。

而且混凝土的浇筑过程，得像绣花一样精细，一点差错都可能导致裂缝这些大问题。

这就好比一件衣服，有个小口子就不好看了，大坝上有裂缝那可是大隐患。

水利水电工程的质量管理也是重中之重。

这就像你守护自己的宝贝一样。

每个环节的质量都要严格把关，从原材料的选择到最后的工程验收。

要是质量不过关，就像盖房子用了烂砖头，能住得安心吗？绝对不行。

而且安全管理也不能马虎，施工现场就像个战场，到处都是危险，你得像个谨慎的将军一样，把安全措施都安排好，不能让任何一个工人兄弟受伤。

（3）扬压力：各种混凝土垻、水闸等建筑物由于与地基接触面之间存 在孔隙，而地基和混凝土本身也有一定的透水性，因而在一定的上下游 静水头作用下，形成一个渗流场，在此渗流场内，某一计算平面以上的 垻体部分就会承受渗流场导致的扬压力。 a、垻底扬压力：由某一水面下游产生的浮托力和上下游水位差产生 的渗透压力合成。 减少扬压力的措施：在垻蹱附近的垻基中灌浆，形成防渗帷幕，并 在防渗帷幕后设置排水孔幕。 b、垻体扬压力：作用于各计算截面上的扬压力，产生的原因：垻 身本身排水管幕有降低渗压的作用。 （4）浪压力：波浪对水工建筑物临水面形成的压力，与波浪的波高、 波长、波速等几何要素有关。 当波前水深大于波长时，称为深水波；当波前水深大于临界水深， 小于波长时，称为浅水波；当波前深度小于临界水深时，称为破碎波。 而对于波高和波长在《水工建筑物荷载设计规范》和《重力垻设计 规范》中均有严格的规定和推荐。
2、静水总压力的铅直分力
Px PAC
图解式：Px b
解析式：Px pC A
PZ PBC G (VMCBN VACB ) VMABN A剖b V压
作用于曲面壁上的静水总压力
曲面壁上的静水总压力
P
Px Pz
2
2
Pz arctg Px
z D R sin
1 （h1 h2 )bL 2 L : — 平面的长度(m) P

b : — 平面的宽度(m)
: —水的密度(kN / m 3 )
h1 , h2 : —倾斜放置的矩形平面的 顶面和底面距水面的深 (m) 度



作用点：通过矩形平面的对称轴上和压强分布图的形心点 b、作用于任意平面上的静水总压力

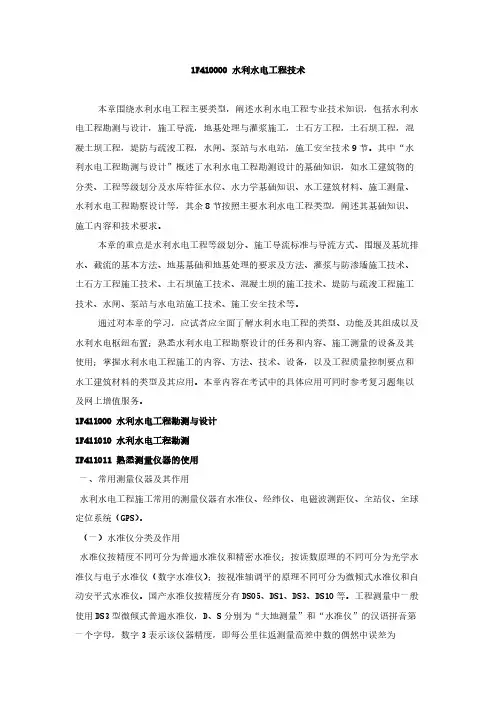

1F410000 水利水电工程技术本章围绕水利水电工程主要类型，阐述水利水电工程专业技术知识，包括水利水电工程勘测与设计，施工导流，地基处理与灌浆施工，土石方工程，土石坝工程，混凝土坝工程，堤防与疏浚工程，水闸、泵站与水电站，施工安全技术9节。

其中“水利水电工程勘测与设计”概述了水利水电工程勘测设计的基础知识，如水工建筑物的分类、工程等级划分及水库特征水位、水力学基础知识、水工建筑材料、施工测量、水利水电工程勘察设计等，其余8节按照主要水利水电工程类型，阐述其基础知识、施工内容和技术要求。

本章的重点是水利水电工程等级划分、施工导流标准与导流方式、围堰及基坑排水、截流的基本方法、地基基础和地基处理的要求及方法、灌浆与防渗墙施工技术、土石方工程施工技术、土石坝施工技术、混凝土坝的施工技术、堤防与疏浚工程施工技术、水闸、泵站与水电站施工技术、施工安全技术等。

通过对本章的学习，应试者应全面了解水利水电工程的类型、功能及其组成以及水利水电枢纽布置；熟悉水利水电工程勘察设计的任务和内容、施工测量的设备及其使用；掌握水利水电工程施工的内容、方法、技术、设备，以及工程质量控制要点和水工建筑材料的类型及其应用。

本章内容在考试中的具体应用可同时参考复习题集以及网上增值服务。

1F411000 水利水电工程勘测与设计1F411010 水利水电工程勘测IF411O11 熟悉测量仪器的使用一、常用测量仪器及其作用水利水电工程施工常用的测量仪器有水准仪、经纬仪、电磁波测距仪、全站仪、全球定位系统（GPS）。

（一）水准仪分类及作用水准仪按精度不同可分为普通水准仪和精密水准仪；按读数原理的不同可分为光学水准仪与电子水准仪（数字水准仪）；按视准轴调平的原理不同可分为微倾式水准仪和自动安平式水准仪。

国产水准仪按精度分有DS05、DS1、DS3、DS10等。

工程测量中一般使用DS3型微倾式普通水准仪，D、S分别为“大地测量”和“水准仪”的汉语拼音第一个字母，数字3表示该仪器精度，即每公里往返测量高差中数的偶然中误差为±3mm。

正保远程教育旗下品牌网站美国纽交所上市公司(NYSE:DL)
建设工程教育网
/
一级建造师考试辅导《水利水电工程管理与实务》第一章第二节讲义
熟悉水流形态及消能方式
一、水流形态
从描述水流的不同角度出发，水流形态主要包括：恒定流与非恒定流、均匀流与非均匀流、层流与紊流、急流与缓流。

（一）恒定流与非恒定流
1.恒定流。

流场中任何空间上所有的运动要素（如时均流速、时均压力、密度等）都不随时间而改变的水流称为恒定流，如图1F411026-1（a）所示。

例如某一水库工程有一泄水隧洞，当水库水位、隧洞闸门保持不变时，隧洞中的水流的所有运动要素都不会随时间改变，即为恒定流。

溢流
（a）恒定流
（b）非恒定流
图1F411026—1恒定流与非恒定流示意图
在恒定流的情况下，任一空间点上，无论哪个液体质点通过，其运动要素都是不变的，运动要素仅仅是空间坐标的连续函数，而与时间无关。

2.非恒定流。

流场中任何空间上有任何一个运动要素随时间而改变的水流称为非恒定流，如图
1F411026-1（b）所示。

例如上述水库工程泄水隧洞泄水时，如果水库水位逐渐降低，那么流量、流速会随之变小，此时隧洞中的水流即为非恒定流。

（二）均匀流与非均匀流
1.均匀流。

当水流的流线为相互平行的直线时的水流称为均匀流，如图1F411026-2所示。

例如一引水渠，某顺直渠段中没有进出水（流量不变）、渠道横断面尺寸沿程不变，则该渠段内的水流即为均匀流，水面线为一直线，且与渠底坡线平行。
