实验三、信号的谱分析五、窗函数window1.通过MATLAB的help功能，探究一下window可以支持的窗函数类型。

输入help window，举例出现的函数类型如下：@bartlett - Bartlett window.@barthannwin - Modified Bartlett-Hanning window.@blackman - Blackman window.@blackmanharris - Minimum 4-term Blackman-Harris window.@bohmanwin - Bohman window.@chebwin - Chebyshev window.@flattopwin - Flat Top window.@gausswin - Gaussian window.@hamming - Hamming window.@hann - Hann window.@kaiser - Kaiser window.@nuttallwin - Nuttall defined minimum 4-term Blackman-Harris window. @parzenwin - Parzen (de la Valle-Poussin) window.@rectwin - Rectangular window.@tukeywin - Tukey window.@triang - Triangular window.2.用window产生的各种窗函数（可以设N=128），观察各个窗函数的波形。

N=128;w=window(@bartlett,N);plot(1:N,w)2040608010012014000.10.20.30.40.50.60.70.80.91w1=window(@barthannwin,N); plot(1:N,w1)2040608010012014000.10.20.30.40.50.60.70.80.91barthannwinw2=window(@blackman,N); plot(1:N,w2)2040608010012014000.10.20.30.40.50.60.70.80.91w3=window(@chebwin,N); plot(1:N,w3)2040608010012014000.10.20.30.40.50.60.70.80.91chebwinw4=window(@gausswin,N); plot(1:N,w4)2040608010012014000.10.20.30.40.50.60.70.80.91w5=window(@hamming,N); plot(1:N,w5)2040608010012014000.10.20.30.40.50.60.70.80.91hamming3.计算并分析各个窗函数的谱，观测其谱形状的特点。

用wvtool 函数观察各窗函数的幅频和相频特性：同上w~w5N=128;w=window(@bartlett,N);w1=window(@barthannwin,N); w2=window(@blackman,N);w3=window(@chebwin,N);w4=window(@gausswin,N);w5=window(@hamming,N); subplot(3,1,1);wvtool(w); ylabel('barlett');subplot(3,1,2);wvtool(w1); ylabel('barthannwin'); subplot(3,1,3);wvtool(w2); ylabel('blackman');subplot(6,1,4);wvtool(w3); ylabel('chebwin');subplot(6,1,5);wvtool(w4); ylabel('gausswin');subplot(6,1,6);wvtool(w5); ylabel('hamming');六、关于谱分析的截断效应实验1. N=20;for i=1:Nt(i)=0.01*(i-N/2);w(i)=(i-N/2)*200*pi/N;x(i)=2*sin(4*pi*t(i))+5*cos(6*pi*t(i)); endG=fft(g)/100;plot(w(1:N),abs(G(1:N)));xlabel('w');ylabel('G');title('N=20');N=30;for i=1:Nt(i)=0.01*(i-N/2);w(i)=(i-N/2)*200*pi/N;x(i)=2*sin(4*pi*t(i))+5*cos(6*pi*t(i)); endX=fft(x)/100;plot(w(1:N),abs(X(1:N)));xlabel('w');ylabel('X');title('N=30');N=50;for i=1:Nt(i)=0.01*(i-N/2);w(i)=(i-N/2)*200*pi/N;x(i)=2*sin(4*pi*t(i))+5*cos(6*pi*t(i)); endX=fft(x)/100;plot(w(1:N),abs(X(1:N)));xlabel('w');ylabel('X');title('N=50');N=100;for i=1:Nt(i)=0.01*(i-N/2);w(i)=(i-N/2)*200*pi/N;x(i)=2*sin(4*pi*t(i))+5*cos(6*pi*t(i)); endX=fft(x)/100;plot(w(1:N),abs(X(1:N)));xlabel('w');ylabel('X');title('N=100');N=150;for i=1:Nt(i)=0.01*(i-N/2);w(i)=(i-N/2)*200*pi/N;x(i)=2*sin(4*pi*t(i))+5*cos(6*pi*t(i)); endX=fft(x)/100;plot(w(1:N),abs(X(1:N)));xlabel('w');ylabel('X');title('N=150');进一步思考，为什么N=100的时候观察不到截断效应？因为N=100时，正好等于其取样频率，所以观察不到截断效应。

2.观察各种窗函数对截断效应的改善情况。

N=200;for i=1:Nt(i)=0.01*(i-N/2);w(i)=(i-N/2)*200*pi/N;x(i)=2*sin(4*pi*t(i))+5*cos(6*pi*t(i));endwin1=window(@bartlett,N).*x';win2=window(@barthannwin,N).*x';win3=window(@blackman,N).*x';win4=window(@chebwin,N).*x';win5=window(@gausswin,N).*x';win6=window(@hamming,N).*x';G1=fft(x)/100;%G2=fft(win1)/100;%G3=fft(win2)/100;%G4=fft(win3)/100;%G5=fft(win4)/100;%G6=fft(win5)/100;%G7=fft(win6)/100;%plot(w(1:N),abs(G1(1:N)))%title('x(t)');%plot(w(1:N),abs(G2(1:N))) %ylabel('bartlett');%plot(w(1:N),abs(G3(1:N))) %ylabel('barthannwin'); plot(w(1:N),abs(G4(1:N))) ylabel('blackman ');%plot(w(1:N),abs(G4(1:N))) %ylabel('chebwin ');%plot(w(1:N),abs(G4(1:N))) %ylabel('gausswin ');%plot(w(1:N),abs(G4(1:N))) %ylabel('hamming ');-400-300-200-10001002003004000123456x(t)-400-300-200-100010020030040000.511.522.5b a r t l e t t-400-300-200-100010020030040000.511.522.5b a r t h a n n w i n-400-300-200-100010020030040000.511.522.5b l ac k m a n由图可以看出，加窗函数后，截断效应减弱，图的分辨率变高。

七、观察高斯序列的时域和频域特性。

1、p=8,q=2,4,8 时域分析 p=8;q=2; n=0:1:15x=exp(-(n-p).^2/q); stem(x)ylabel('x(n)'); xlabel('n');title('p=8,q=2时的时域特性');p=8;q=4; n=0:1:15x=exp(-(n-p).^2/q); stem(x)ylabel('x(n)'); xlabel('n');title('p=8,q=4时的时域特性');p=8;q=8; n=0:1:15x=exp(-(n-p).^2/q); stem(x)ylabel('x(n)'); xlabel('n');title('p=8,q=4时的时域特性');x (n )np=8,q=2时的时域特性00.10.20.30.40.50.60.70.80.91x (n )np=8,q=4时的时域特性00.10.20.30.40.50.60.70.80.91x (n )np=8,q=8时的时域特性频域分析 clc;clear all; p=8;q=2; for i=1:100 if i<16x(i)=exp((-(i-p)^2)/q); else x(i)=0; end enddtft=zeros(80); for i=1:80w(i)=(i-40)/10; for k=1:16dtft(i)=dtft(i)+x(k)*exp(-j*(k-1)*w(i)); end endsubplot(1,2,1);plot(w,abs(dtft));xlabel('w');ylabel('DTFT');title('p=8;q=2幅频特性'); subplot(1,2,2);plot(w,angle(dtft));xlabel('w');ylabel('DTFT');title('p=8;q=2相频特性');-4-202400.511.522.53wD T F T-4-2024-3-2-1123wD T F Tclc;clear all; p=8;q=4; for i=1:100 if i<16x(i)=exp((-(i-p)^2)/q); else x(i)=0; end enddtft=zeros(80); for i=1:80w(i)=(i-40)/10; for k=1:16dtft(i)=dtft(i)+x(k)*exp(-j*(k-1)*w(i)); end endsubplot(1,2,1);plot(w,abs(dtft));xlabel('w');ylabel('DTFT');title('p=8;q=4幅频特性'); subplot(1,2,2);plot(w,angle(dtft));xlabel('w');ylabel('DTFT');title('p=8;q=4相频特性');-4-202400.511.522.533.54wD T F T-4-2024-3-2-1123wD T F Tclc;clear all; p=8;q=8; for i=1:100 if i<16x(i)=exp((-(i-p)^2)/q); else x(i)=0; end enddtft=zeros(80); for i=1:80w(i)=(i-40)/10; for k=1:16dtft(i)=dtft(i)+x(k)*exp(-j*(k-1)*w(i)); end endsubplot(1,2,1);plot(w,abs(dtft));xlabel('w');ylabel('DTFT');title('p=8;q=8幅频特性'); subplot(1,2,2);plot(w,angle(dtft));xlabel('w');ylabel('DTFT');title('p=8;q=8相频特性');-4-20240123456wD T F T-4-2024-3-2-1123wD T F T2、q=8,p=8,13,14 时域分析 p=8;q=8; n=0:1:15x=exp(-(n-p).^2/q); stem(x)ylabel('x(n)'); xlabel('n');title('p=8,q=4时的时域特性');p=8;q=13; n=0:1:15x=exp(-(n-p).^2/q); stem(x)ylabel('x(n)'); xlabel('n');title('p=8,q=4时的时域特性');p=8;q=14; n=0:1:15x=exp(-(n-p).^2/q); stem(x)ylabel('x(n)'); xlabel('n');title('p=8,q=4时的时域特性');00.10.20.30.40.50.60.70.80.91x (n )nq=8,p=8时的时域特性00.10.20.30.40.50.60.70.80.91x (n )nq=8,p=13时的时域特性00.10.20.30.40.50.60.70.80.91x (n )nclc;clear all; q=8;p=8; for i=1:100 if i<16x(i)=exp((-(i-p)^2)/q); else x(i)=0; end enddtft=zeros(80); for i=1:80w(i)=(i-40)/10; for k=1:16dtft(i)=dtft(i)+x(k)*exp(-j*(k-1)*w(i)); end endsubplot(1,2,1);plot(w,abs(dtft));xlabel('w');ylabel('DTFT');title('q=8,p=8幅频特性'); subplot(1,2,2);plot(w,angle(dtft));xlabel('w');ylabel('DTFT');title('q=8,p=8相频特性');-4-20240123456wD T F T-4-2024-3-2-1123wD T F Tclc;clear all; q=8;p=13; for i=1:100 if i<16x(i)=exp((-(i-p)^2)/q); else x(i)=0; end enddtft=zeros(80); for i=1:80w(i)=(i-40)/10; for k=1:16dtft(i)=dtft(i)+x(k)*exp(-j*(k-1)*w(i)); end endsubplot(1,2,1);plot(w,abs(dtft));xlabel('w');ylabel('DTFT');title('q=8,p=13幅频特性'); subplot(1,2,2);plot(w,angle(dtft));xlabel('w');ylabel('DTFT');title('q=8,p=13相频特性');-4-202400.511.522.533.544.5wD T F T-4-2024-4-3-2-101234wD T F Tclc;clear all; q=8;p=14; for i=1:100 if i<16x(i)=exp((-(i-p)^2)/q); else x(i)=0; end enddtft=zeros(80); for i=1:80w(i)=(i-40)/10; for k=1:16dtft(i)=dtft(i)+x(k)*exp(-j*(k-1)*w(i)); end endsubplot(1,2,1);plot(w,abs(dtft));xlabel('w');ylabel('DTFT');title('q=8,p=14幅频特性'); subplot(1,2,2);plot(w,angle(dtft));xlabel('w');ylabel('DTFT');title('q=8,p=14相频特性');-4-202400.511.522.533.54wD T F T-4-2024-4-3-2-101234wD T F T当q 不变，p 变大时，出现截断效应，当实验中q=8,p=13时，明显出现泄漏。

合集下载

布莱克曼窗函数范文

布莱克曼窗函数范文

布莱克曼窗函数范文
窗函数是用来限制信号长度的数学函数，在频域中的效果相当于对信号的谱进行低通滤波。

布莱克曼窗函数是以安德鲁·布莱克曼（Andrew Blackman）的名字命名的，其数学表达式为：
w(n) = 0.42 - 0.5 * cos(2πn/(N-1)) + 0.08 * cos(4πn/(N-1))其中，w(n)是布莱克曼窗函数的值，n是窗口中的离散点的序号，N 是窗口的长度。

布莱克曼窗函数的图像呈现出平滑开口的形状，具有较低的旁瓣对比度，能够减小谱分析时引入的频谱泄漏。

1.对于信号值小于窗口的边界值的部分，窗函数将这些值减小为零，起到了截断信号的作用，避免了频谱泄漏。

2.布莱克曼窗函数在频域中有较高的旁瓣对比度，这意味着它能够比较好地去除频谱中不需要的高频成分，具有较好的滤波效果。

3.布莱克曼窗函数的主瓣宽度与窗口长度成正比，这使得它对于窗口长度较小的信号具有较好的频率分辨率。

4.布莱克曼窗函数具有对称性，对称轴位于窗口的中心。

布莱克曼窗函数的应用主要集中在傅里叶频谱分析、滤波器设计和信号处理中。

在傅里叶频谱分析中，布莱克曼窗函数可以用来减小谱分析时引入的频谱泄漏，从而提高频谱分析的准确性和精度。

在滤波器设计中，布莱克曼窗函数的低旁瓣对比度能够减小滤波器的振铃现象，提升滤波性能。

在信号处理中，布莱克曼窗函数常用于对时域信号进行预处理和后处理。

总之，布莱克曼窗函数作为一种常用的窗函数，具有良好的频带滤波特性和抗泄露性能，在数字信号处理中有着广泛的应用。

通过合理选择窗口长度和应用布莱克曼窗函数，可以在不同应用场景中得到更准确、更可靠的结果。

信号谱分析——窗函数

信号谱分析——窗函数

信号谱分析——窗函数窗函数在信号谱分析中起着重要的作用，它可以对信号进行加窗处理，从而在频谱分析中使信号具有更好的性能和准确度。

窗函数的选择直接关系到信号的频谱分辨率以及频谱泄漏的情况。

在信号谱分析中，窗函数是一种对信号序列进行加窗处理的函数。

它通过改变信号的时域特性，从而在频域上实现对信号的调整，使其能够更好地适应频谱分析。

常见的窗函数包括矩形窗、汉宁窗、汉明窗、布莱克曼窗等。

矩形窗是最简单的窗函数，它在信号的时域上直接用一个矩形波形来进行加窗处理。

虽然矩形窗的频谱分辨率很高，但它会产生频谱泄漏的现象，使得信号的频谱失真，无法准确地描述信号的频率。

汉宁窗是一种常用的窗函数，它在信号的时域上采用了一个凸曲线波形来对信号进行加窗处理。

与矩形窗相比，汉宁窗具有较小的频谱泄漏，能够提高信号的频谱准确度。

然而，汉宁窗的频谱分辨率相对较低，不适用于需要精确分辨信号频率的情况。

汉明窗是在汉宁窗基础上进行改进的窗函数，它在信号的时域上采用了一个更精细的凸曲线波形，具有更好的频谱性能。

汉明窗相对于汉宁窗来说，频谱分辨率更高，且频谱泄漏更小，因此在许多应用中更为常用。

布莱克曼窗是窗函数中的一种特殊形式，它在信号的时域上采用了一个通过多项式插值的波形。

布莱克曼窗在频谱分析中具有很好的性能，既能提高信号的频谱分辨率，又能降低频谱泄漏。

它适用于需要较高信号频率精度和较低频谱泄漏的情况。

在选择窗函数时，需要根据具体的实际应用场景和信号性质来进行选择。

如果需要较高的频谱分辨率，可以选择矩形窗或者布莱克曼窗；如果需要较低的频谱泄漏，可以选择汉宁窗或者汉明窗。

此外，还可以根据信号的特点进行自定义的窗函数设计，以满足实际需求。

总结起来，窗函数在信号谱分析中起到了重要的作用，它可以在频域上调整信号的性能和准确度。

合理选择窗函数可以提高信号分析的精度和可靠性，从而更好地理解和处理信号的频谱特性。

6种窗函数基本参数

6种窗函数基本参数

6种窗函数基本参数窗函数是信号处理中常用的一种工具，用于改善频谱分析、滤波和谱估计等应用中的性能。

窗函数通过将时域信号与一个平滑窗进行点乘运算，将无限长的信号截取为有限长度，并且能够抑制信号在截断边界处的振荡和泄漏现象。

常见的窗函数有6种基本参数，它们分别是：1.窗口类型：窗口可以分为几何窗口和非几何窗口两大类。

几何窗口是一种形状规则的窗口，如矩形窗、三角窗等，其窗口形状可以由一些简单的几何构造生成。

非几何窗口则是一类不规则形状的窗口，如汉宁窗、汉明窗等，其形状更加灵活。

2.窗口长度：窗口长度指的是窗口函数在时域上的长度，决定了信号截取的时长。

窗口长度是一个关键参数，过短的窗口长度可能导致频谱分析中的频谱泄漏，过长的窗口长度可能导致频率分辨率降低。

3.峰值幅度：峰值幅度是指窗口函数在时域上的幅度峰值大小。

峰值幅度决定了窗口函数的主瓣宽度和副瓣峰值水平。

窗口函数的峰值幅度通常选择为1，可以保证信号能量在窗口长度内的完全保存。

4.带宽：带宽是指窗口函数在频域上的主瓣宽度。

主瓣宽度决定了频谱分析中的频率分辨率，窄主瓣宽度可以提高频率分辨率，但会引入更多的副瓣。

5.主瓣峰值附近的副瓣水平：主瓣峰值附近的副瓣水平是指窗口函数在频域上的副瓣水平。

副瓣水平越低，说明副瓣对频谱估计的影响越小，从而提高了频谱分析的准确性。

6.对称性：对称性是指窗口函数在时域上是否关于中心点对称。

对称的窗口函数具有零相位特性，可以保持信号的相位信息。

根据以上六个基本参数，窗函数的选择应根据具体的应用需求。

需要根据信号的特点和频谱分析的要求来选择合适的窗函数，以获得更好的频域性能。

常见的窗函数有矩形窗、三角窗、汉宁窗、汉明窗、布莱克曼窗、博塞尔窗等，它们在不同应用场景下具有不同的性能优劣。

总结起来，窗函数的基本参数包括窗口类型、窗口长度、峰值幅度、带宽、主瓣峰值附近的副瓣水平和对称性。

合理选择窗函数可以提高频谱分析的准确性和性能。

窗函数的实现及分析

窗函数的实现及分析

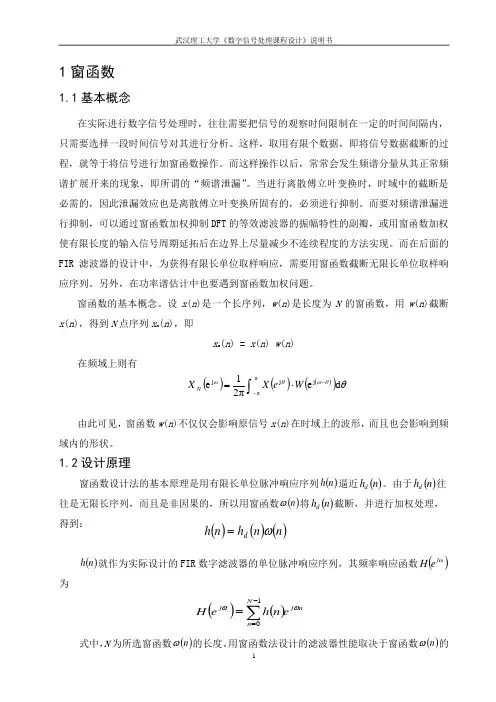

1窗函数1.1基本概念在实际进行数字信号处理时，往往需要把信号的观察时间限制在一定的时间间隔内，只需要选择一段时间信号对其进行分析。
