矿物绝缘电缆施工方案

矿物绝缘电缆敷设、安装方法

1 适用范围

本方法适用于建筑电气安装工程中矿物绝缘电缆的敷设、安装及附件的处理。

2 施工准备

2．1 材料

2．1．1 电缆应有出厂合格证、产品质量证明单、CQC认证标识;其规格型号及电压等级应符合设计要求.

2．1．2 电缆外观完好无损，（无压扁、破损、扭曲及锈蚀现象），有防腐护套的电缆，防腐护套无破损及折裂等损伤。

2．1．3 各种配套用附件应有明显的规格标记，不应有明显锈蚀，边缘处无毛刺。所有紧固螺丝,均应采用镀锌件。

2．2 机具设备

2．2．1 手动工具:电工工具、钢锯、橡胶锤、扳手、弯管器、割管器、斜口钳、喷灯、开孔器、钢锉、组锉、液压钳。

2．2．2 电动工具:手电钻、台钻。

2．2．3 测试器具：500V兆欧表、万用表、核相器、测电笔。

2．2．4 其它工具：人字梯、电缆滚轮、转向导轮、手持通话对讲设备等。

2．2．5 辅助材料：密封胶、热熔胶、塑料绑带、热缩管、抹布、镀锡铜编织接地线、铜卡子(可自制）及铜芯BV线等。

2．3 作业条件

2．3．1 预留孔洞和预埋件的位置、尺寸应符合设计要求。

2．3．2 电缆沟、隧道、竖井及人孔等处的土建工程结束，且无积水及杂物。

2．3．3 敷设电缆沿线无障碍物，场地清理干净、道路畅通,沟盖板齐备。

2．3．4 敷设电缆用的脚手架搭设完毕,且符合安全要求，电缆敷设沿线照明照度能满足施工要求。

2．3．5 检查敷设电缆用机械设备是否良好。

2．3．6 电缆桥架、电缆托盘、电缆支架、电缆保护管、暗敷的电缆沟槽或架空的电缆钢索均已安装、施工完毕并经检验合格。变配电室内全部电气设备及用电设备配电箱、柜安装验收完毕。

2．4 技术准备

2．4．1 施工图纸和技术资料齐全。

2．4．2 施工方案编制完毕并经审批。

2．4．3 施工前应组织施工人员熟悉图纸、方案,并进行安全、技术交底。

矿物绝缘电缆敷设施工方案

1)特点

近几年，矿物绝缘电缆以其优越的耐火性能被广泛应用在高层建筑、隧道，以及人员密集的体育场馆、剧院、车站、机场等在安全条件要求较高的重要部门和使用环境恶劣的场所。矿物绝缘电缆是将铜导体（熔点1083℃）嵌置在以充分干燥的，紧密质实的氧化镁粉末（熔点2800℃）做为绝缘材料的无缝铜管（熔点1083℃）中做成的电缆，在火灾环境（高温、水淋、重物坠落）下能保障消防线路供电的可靠性。整个电缆全部由无机材料构成，它与使用有机绝缘材料的电缆相比，具有突出的耐火、耐高温、耐辐照的特性。其长期使用温度可达250℃。其外径被压扁至三分之一时，绝缘也不损坏，仍可正常使用；其铜护套本身又是一根很好的接地线，可提供良好的低接地电阻等等优点。此外矿物绝缘电缆还具有无烟无毒、载流量大、防爆、耐腐蚀、使用寿命长、机械强度高等优点。

但矿物电缆用做绝缘的氧化镁粉末极易吸收潮气。尽管矿物电缆的绝缘电阻值可做到100MΩ以上，一旦受潮，就会使绝缘电阻值大幅度降低，甚至降到0.5MΩ以下。因而矿物电缆终端密封和中间接头密封就成为矿物电缆施工的关键。

2 )矿物绝缘电缆选用技术要点

(1) 矿物电缆生产长度有限，在电缆敷设长度不够时，需要中间连接器。但电缆接头越多，则封端越多，电缆绝缘电阻值难以保证。而且中间连接器价格很高。因此矿物电缆订货时，应根据设计图纸和现场情况，明确要求厂家提供一定长度的矿物电缆，以尽量减少中间接头。

(2) 在下列情况应选择采用塑料护套的矿物电缆：①明敷在建筑物有美观要求的场所②有氨及氨气或其他对铜有强烈腐蚀作用的化学环境③电缆最高使用温度超过70℃但低于90℃，同其他塑料电缆敷设在同一电缆桥架、电缆沟时，或人可能触及的场所。

3) 矿物电缆终端头制作（详见下图）

⑴ 施工时应做好防潮措施，先将矿物电缆截掉一段（0.1m～0.2m），然后将矿物电缆铜外套剥切，使其露出芯线长度符合要求，接着用力将密封罐的阴螺纹其拧到矿物绝缘电缆上，使其连接牢固，然后再用喷灯驱潮（大约1m 长一段），驱潮时间凭经验掌握，停止驱潮后，当矿物电缆被驱潮段的温度到手可以触摸但又有较高温度时，测试矿物电缆的绝缘电阻达到200MΩ 以上时即将封端口朝上，注入密封胶，装好罐盖，对外露（裸）芯线加套热收缩绝缘套管。放置24 小时，待密封胶稳定固化，该封端完成。

矿物绝缘电缆

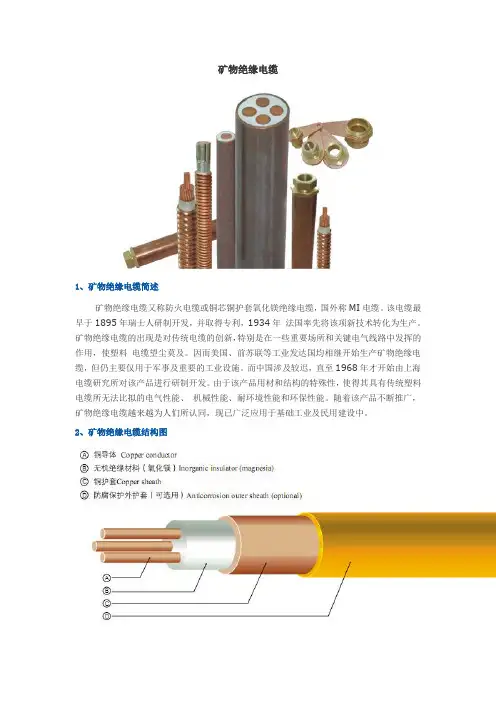

1、矿物绝缘电缆简述

矿物绝缘电缆又称防火电缆或铜芯铜护套氧化镁绝缘电缆，国外称MI电缆。该电缆最早于1895年瑞士人研制开发，并取得专利，1934年 法国率先将该项新技术转化为生产。矿物绝缘电缆的出现是对传统电缆的创新，特别是在一些重要场所和关键电气线路中发挥的作用，使塑料 电缆望尘莫及。因而美国、前苏联等工业发达国均相继开始生产矿物绝缘电缆，但仍主要仅用于军事及重要的工业设施。而中国涉及较迟，直至1968年才开始由上海电缆研究所对该产品进行研制开发。由于该产品用材和结构的特殊性，使得其具有传统塑料电缆所无法比拟的电气性能、 机械性能、耐环境性能和环保性能。随着该产品不断推广，矿物绝缘电缆越来越为人们所认同，现已广泛应用于基础工业及民用建设中。

2、矿物绝缘电缆结构图 矿物绝缘电缆以高导电率的铜导体、无机物氧化镁绝缘、无缝铜管护套为基本结构组成，当电缆用于对铜有腐蚀的工厂时，最外层可加一 层聚氯乙烯，而在建筑物或地下场所对电缆有美观或易触及的场所可加一层无卤低烟外护套。

电缆连续工作温度2501，在950℃~1000℃时可持续供电3小时，短时间或非常时期可接近铜的熔点1083℃工作（氧化镁溶点为2800℃）

3、电缆主要性能

3.1 防火性能

电缆不但自身无法燃烧，更不会引发火源。即使有外在火焰的烧烤，电缆仍可正常工作。而且只要火焰温度低于铜的熔点温度，火情消除 后，电缆无需更换，仍可继续使用。

3.2 过载保护能力强

线路过载时，塑料电缆会因过电流或过电压而引发绝缘发热老化或击穿；而对于矿物绝缘电缆，只要发热达不到铜的熔点温度，电缆不会受损。即使瞬间击穿，击穿点处氧化镁遇高温也不会形成碳化物，过载消除后，电缆性能不会产生变化，仍可继续正常使用。

3.3 载流量大

由于电缆绝缘材质及结构的特殊性，使得矿物绝缘电缆具有较大的载流能力。传输相同的电流量，若选用矿物绝缘电缆可比塑料类电缆减 小1到2个截面等级。

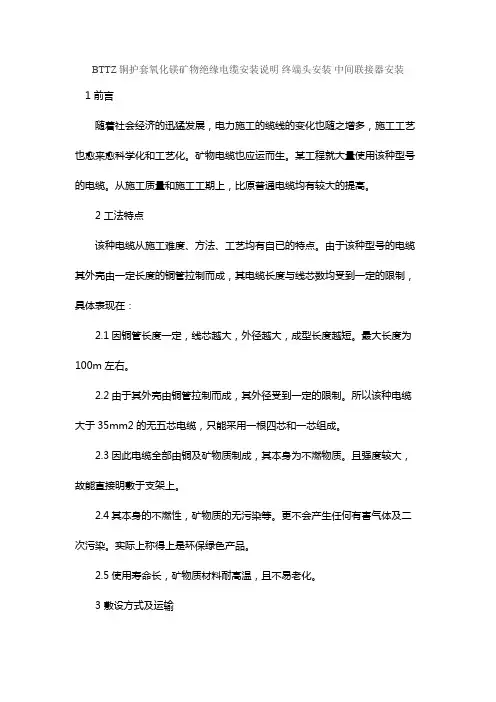

BTTZ铜护套氧化镁矿物绝缘电缆安装说明 终端头安装 中间联接器安装

1 前言

随着社会经济的迅猛发展，电力施工的缆线的变化也随之增多，施工工艺也愈来愈科学化和工艺化。矿物电缆也应运而生。某工程就大量使用该种型号的电缆。从施工质量和施工工期上，比原普通电缆均有较大的提高。

2 工法特点

该种电缆从施工难度、方法、工艺均有自已的特点。由于该种型号的电缆其外壳由一定长度的铜管拉制而成，其电缆长度与线芯数均受到一定的限制，具体表现在：

2.1因铜管长度一定，线芯越大，外径越大，成型长度越短。最大长度为100m左右。

2.2由于其外壳由铜管拉制而成，其外径受到一定的限制。所以该种电缆大于35mm2的无五芯电缆，只能采用一根四芯和一芯组成。

2.3因此电缆全部由铜及矿物质制成，其本身为不燃物质。且强度较大，故能直接明敷于支架上。

2.4其本身的不燃性，矿物质的无污染等。更不会产生任何有害气体及二次污染。实际上称得上是环保绿色产品。

2.5使用寿命长，矿物质材料耐高温，且不易老化。

3 敷设方式及运输 3.1敷设方式

与塑料绝缘电缆相比，矿物绝缘电缆的敷设方式有如下的敷设方式：

1、沿支架卡设

电缆在支架上卡设时，要求每一个支架处都有电缆卡子将其固定。固定用的角钢支架在某些场合需考虑耐火等级。

2、沿墙面及平顶敷设

敷设时，首先必须将矿物绝缘电缆矫直，而后再牢靠地固定于墙面或平顶上。做好后应是整齐、美观，其固定间距应符合规定的要求。遇到转弯处，电缆弯曲半径应符合要求，在弯头两侧100mm处均应用电缆卡子固定。

各种规格电缆同时敷设时，电缆弯曲半径均按最大直径电缆的弯曲半径进行弯曲、整齐敷设。

3、暗埋于墙内敷设

必须在墙内凿沟槽后再敷设固定电缆。当电缆敷设好后，经绝缘测试合格后立即抹上防裂泥灰，以保护电缆不受伤，在天花板平顶上暗敷也可按此方法敷设电缆，但在开沟槽时，不得损伤建筑结构的安全。
