齿轮螺旋角计算方式

斜齿轮螺旋角计算

斜齿轮是机械传动中常见的重要元件之一，它由一对啮合的斜齿轮组成，通过齿轮啮合实现转动的传动方式。斜齿轮的螺旋角是指齿轮轴线与其轮齿直线的夹角，它是设计和制造斜齿轮时非常关键的参数之一。

为了更好地理解斜齿轮螺旋角的计算方法，我们可以先来了解一下斜齿轮的基本结构。斜齿轮有两种基本类型：锥齿轮和蜗杆齿轮。锥齿轮的齿轴线与齿轮轴线交于一个角度，而蜗杆齿轮则由一条斜螺旋线形成。

计算斜齿轮的螺旋角的方法有多种，下面介绍其中两种常用的方法。

第一种是使用螺旋线的参数方程进行计算。螺旋线的参数方程表示了螺旋线上的点与其自身轴线的关系。对于锥齿轮来说，可以使用以下的参数方程来计算螺旋角：

x = R * cos(a)

y = R * sin(a)

z = tan(θ) * sqrt(x^2 + y^2)

其中，R是齿轮的半径，a是螺旋线上的参数，z是螺旋线与齿轮轴线的交点到齿轮轴线的距离，θ是螺旋角。 第二种方法是利用几何关系进行计算。对于锥齿轮来说，可以使用以下公式计算螺旋角：

tan(θ) = (P * cos(α)) / (m * π * cos(β))

其中，θ是螺旋角，P是模数，α是压力角，m是齿数，β是齿轮角度。

无论使用哪种方法进行计算，都需要根据具体的齿轮参数来确定螺旋角。具体的计算步骤可以按照以下的顺序进行：

1. 确定齿轮的半径、模数、压力角和齿数。

2. 根据选定的计算方法，计算相应的螺旋角。

3. 对于锥齿轮，还需要确定齿轮角度。

4. 根据计算结果进行齿轮的设计和制造。

通过合理选择计算方法，并且正确计算螺旋角，可以保证斜齿轮的传动效果和工作性能。因此，在进行斜齿轮设计和制造时，对螺旋角的计算和确定是十分重要的一步。

总之，斜齿轮的螺旋角是影响齿轮传动效果和性能的重要参数之一。利用合适的计算方法，精确地计算螺旋角，可以确保斜齿轮的正常运转，并且提高其使用寿命和传动效率。因此，在进行斜齿轮设计和制造时，需要充分考虑螺旋角的计算，以确保齿轮的质量和可靠性。

机械原理齿轮计算的相关公式

齿轮计算公式

节圆柱上的螺旋角：L d /tan 00?=πβ 基圆柱上的螺旋角：n g

αββcos sin sin 0?= 齿厚中心车角：Z θ/90?= 销子直径：m

728.1dp ?=

中心距离增加系数：)1cos /(cos )2/)((y b 021-?+=ααZ Z

标准正齿轮的计算（小齿轮①，大齿轮②）

1． 齿轮齿 标准 2． 工齿齿形 直齿 3． 模数 m

4． 压力角 c αα=0

5． 齿数 21,Z Z

6． 有效齿深 m 2h e ?= 7． 全齿深 c m h +=2

8． 齿顶隙 m 35.0,m 25.0,m 2.0c =

9． 基础节圆直径 m d 0?=Z

10． 外径 m )2(d k ?+=Z

11． 齿底直径 c 2m )2(d r ?-?-=Z

12． 基础圆直径 0g cos m d αZ ??=

13． 周节 m t 0?=π

14． 法线节距 0e cos m t απ??= 15． 圆弧齿厚

2/m S 0?=π

16． 弦齿厚

)2sin(

m S 1

j Z π

Z =

17． 齿轮油标尺齿高 m m h j +Z

-??Z =)2cos

1()2/(π

18． 跨齿数 5.0)180/(0m

=Z αZ 19． 跨齿厚 ])5.0([cos 0o m inva m m S Z ?-?Z ??=πα 20． 销子直径 m 728.1d ?=

21． 圆柱测量尺寸 d m d m +?Z =)cos /cos (0φα （偶数齿）

d )]90(cos

)cos /cos m [(d 0m +?

=Z

φαZ （奇数齿）

其中, 00

)2

cos (

1

απ

αφ

inv m d

inv +-

Z

22． 齿隙 f ?

移位正齿轮计算公式（小齿轮①，大齿轮②）

1． 齿轮齿形 转位 2． 工具齿形 直齿

3． 模数 m

齿轮螺旋角计算公式

1关于齿轮螺旋角的计算公式

齿轮螺旋角是确定齿轮传动系统传递功率的重要参数，属于机械

传动方面的基础知识。齿轮螺旋角就是两个安装相邻轮毂的齿轮上，

齿面在旋转过程中所形成螺旋形状所对应的夹角。求取两个安装相邻

轮毂的齿轮之间的齿轮螺旋角计算公式如下：

螺旋角α=(齿轮齿数z2-z1)π/z1z2

其中，z1为第一个齿轮的齿数，z2为第二个齿轮的齿数。

另外，根据齿轮传动的特点，轴上的轮毂应当以弹性关系相连，

只有在定位和支承时才以传导热量和阻抗结构分开，因此在确定齿轮

螺旋角时，要保证贴合度，轮毂的位置和可动性的定位应该具备一定

的松偶合程度。

2如何求取一组齿轮传动系统的齿轮螺旋角

如果要确定一组齿轮传动系统的齿轮螺旋角，首先要获取每个齿

轮的齿数参数，然后根据计算公式求取两个安装相邻轮毂的齿轮之间

的齿轮螺旋角，依次递推至齿轮传动系统最后一个齿轮。

在求取螺旋角时，需要注意的是，一般在轮毂轴端会有限制位，

确保轮毂可以正常旋转，而且要确定一定的阻尼用来减少非平衡情况

下发生的转矩波动，以及限制在某个范围内的机械冲击情况。以上就是关于齿轮螺旋角的计算公式以及如何求取一组齿轮传动

系统的齿轮螺旋角的内容，了解这些基础知识可以使我们更熟悉机械

传动的基本原理，避免在机械传动系统的设计和制造中出现不经预料

的故障。

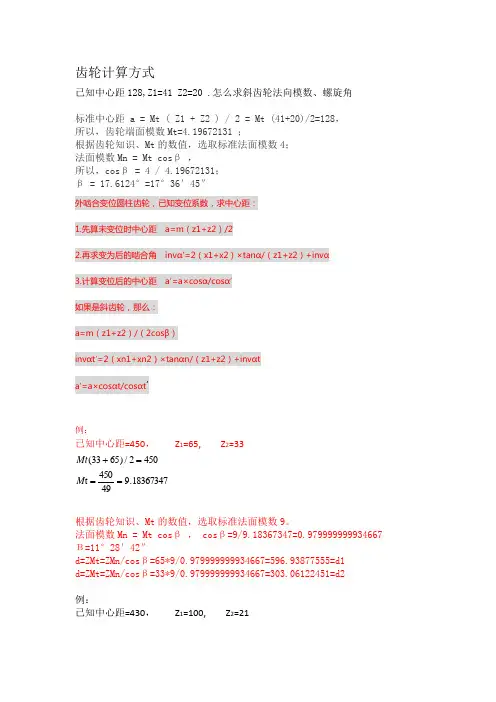

齿轮计算方式

已知中心距128,Z1=41 Z2=20 .怎么求斜齿轮法向模数、螺旋角

标准中心距 a = Mt ( Z1 + Z2 ) / 2 = Mt (41+20)/2=128，

所以，齿轮端面模数Mt=4.19672131 ；

根据齿轮知识、Mt的数值，选取标准法面模数4；

法面模数Mn = Mt cosβ ，

所以，cosβ = 4 / 4.19672131；

β = 17.6124°=17°36′45″

外啮合变位圆柱齿轮，已知变位系数，求中心距：

1.先算未变位时中心距 a=m（z1+z2）/2

2.再求变为后的啮合角 invα′=2（x1+x2）×tanα/（z1+z2）+invα

3.计算变位后的中心距 a′=a×cosα/cosα′

如果是斜齿轮，那么：

a=m（z1+z2）/（2cosβ）

invαt′=2（xn1+xn2）×tanαn/（z1+z2）+invαt

a′=a×cosαt/cosαt′

例：

已知中心距=450， Z1=65, Z2=33

18367347.949450t4502/)6533(MMt

根据齿轮知识、Mt的数值，选取标准法面模数9。

法面模数Mn = Mt cosβ ， cosβ=9/9.18367347=0.979999999934667

Β=11°28′42″

d=ZMt=ZMn/cosβ=65*9/0.979999999934667=596.93877555=d1

d=ZMt=ZMn/cosβ=33*9/0.979999999934667=303.06122451=d2

例：

已知中心距=430， Z1=100, Z2=21 1074380165.75.60430t4302/)10021(MMt

根据齿轮知识、Mt的数值，选取标准法面模数7。

法面模数Mn = Mt cosβ ， cosβ=7/7.1074380165=0.9848837209
