hxd3型电力机车常见故障分析与处理
HXD3型电力机车常见故障有以下几种：
1. 电机故障：可能是电机绕组烧毁、电枢摩擦、轴承磨损或电机过载等原因导致。处理方法是更换烧损的绕组、更换摩擦的电枢、更换轴承或重新润滑轴承等。
2. 停车制动故障：可能是制动压力不足、制动片磨损或手制动闸磨损等原因导致。处理方法是更换制动片或手制动闸、调整制动压力等。
3. 供电系统故障：可能是断路器故障、接触不良或电池电量不足等原因导致。处理方法是更换故障断路器、检查并清理接触面、更换电池等。
4. 车轮故障：可能是轮胎损坏、轮轴弯曲或轮轴承磨损等原因导致。处理方法是更换轮胎、轮轴或轴承等。
5. 信号系统故障：可能是信号灯损坏、信号线接错或信号系统故障等原因导致。处理方法是更换损坏信号灯、更正信号线接错或检修信号系统等。
总之，对于HXD3型电力机车常见的故障，要根据具体情况采取相应的处理方法，确保机车能够正常运行，确保行车安全。
现场经验
文章编号：１００７－６０３４（２０１８）０１－００４５－０２ ＤＯＩ：１０．１４０３２／ｊ．ｉｓｓｎ．１００７－６０３４．２０１８．Ｏ１．０１９
ＨＸＤ３ Ｄ型机车制动机典型故障分析
徐道象
（南昌机务段，江西南昌３３００００）
摘要：对一起ＨＸＤ３Ｄ型机车制动机故障进行原因分析，提出解决方案，并对实际操作要点和注 意事项进行说明。 关键词：ＨＸＤ３Ｄ型机车；后备制动机；故障分析；解决措施 中图分类号：Ｕ２６０．３５ 文献标识码：Ｂ
１ 故障描述
２０１６年８月２２日，南昌机务段某机班，使用本
段ＨＸＤ３Ｄ０１５９机车，担当ｚ１８１次旅客列车向塘一
深圳间的牵引任务。机车在向塘库内试验正常，向
塘站出发后一路正常运行至吉安站停车营业。吉安 站开车出发２ ｍｉｎ后，列车速度在３６ ｋｍ／ｈ时，机车
制动机的列车管突然减压并在５７０～６００ ｋＰａ之间
波动，同时制动缸上闸３０～４０ ｋＰａ左右，列车于２１：
２９：００被迫停在Ｋ１６７２＋５８９处，停车后，机班以为 是车辆问题，在２１：３５：００进行了制动机简略保压试
验后，重新缓解开车，２１：３７：００当列车速度到达２
ｋｍ／ｈ左右的时候，列车管又自动减压并在５６０～ ６００ ｋＰａ之间波动，列车再次停车，机班利用电话请
求技术指导，同时请求救援。根据电话指导，机班将
电空制动机转为后备空气制动机维持运行，转换后， 制动机简略试验正常，机班取消救援。开车后，机车
牵引一路运行正常，但这一故障造成了本次列车到
达深圳晚点１ ｈ ４１ ｍｉｎ。
２ 原因分析
机车Ｉ端ＥＢＶ（自动制动阀）故障，电位器电压 不稳定，ＥＢＶ实际位置在运转位时，输出初制动位
电压信号反馈给制动系统微处理器ＩＰＭ，ＩＰＭ向制
动系统ＥＰＣＵ模块（制动控制模块）发出初始制动
减压指令，造成ＥＢＶ运转位自动减压，电空制动无
法正常使用。 由于现代机车使用的基本都是模块化集成电

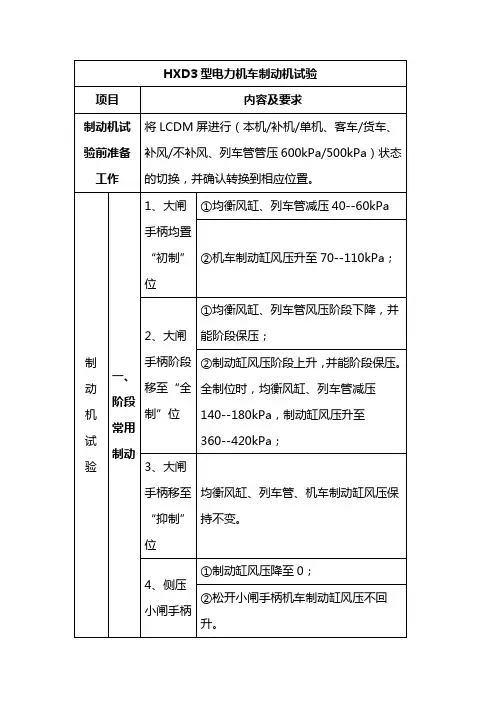

HXD3型电力机车制动机试验
项目 内容及要求
制动机试验前准备工作 将LCDM屏进行（本机/补机/单机、客车/货车、补风/不补风、列车管管压600kPa/500kPa）状态的切换，并确认转换到相应位置。
制
动
机
试
验 一、阶段常用制动 1、大闸手柄均置“初制”位 ①均衡风缸、列车管减压40--60kPa
②机车制动缸风压升至70--110kPa；
2、大闸手柄阶段移至“全制”位 ①均衡风缸、列车管风压阶段下降，并能阶段保压；
②制动缸风压阶段上升，并能阶段保压。全制位时，均衡风缸、列车管减压140--180kPa，制动缸风压升至360--420kPa；
3、大闸手柄移至“抑制”位 均衡风缸、列车管、机车制动缸风压保持不变。
4、侧压小闸手柄 ①制动缸风压降至0；
②松开小闸手柄机车制动缸风压不回升。 5、自阀手柄移至“重联”位 ①均衡风缸风压缓慢降至0；
②列车管减压至70kPa左右；
③制动缸风压上升至450kPa左右。
6、大闸手柄移至“运转”位 ①均衡风缸、列车管恢复600kPa；
②制动缸风压降至0；
二、小闸阶段制动 7、小闸手柄由“运转”位阶段移至“全制”位 ①机车制动缸阶段上升并能保压；
②全制位机车制动缸风压升至300kPa左右；
8、小闸阶段移至“运转”位 ①制动缸风压阶段下降并能保压；
②运转位制动缸风压降至0。
三、小闸全制动 9、小闸手柄移至“全制”位 机车制动缸风压2--3秒升至300kPa。 10、小闸手柄移至“运转”位 机车制动缸风压3--5秒降至0。
四、常用全制动 11、大闸手柄直接移至“全制”位 ①均衡风缸、列车管5--7秒减压140kPa；
②制动缸风压6--8秒升至360kPa；
③保压1分钟，均衡风缸、列车管风压泄漏不超过10kPa；
④闸片压紧制动盘，空气制动显示器显示红色。（可口述）
12、大闸手柄移至“运转”位 ①均衡风缸、列车管恢复600kPa；
HXD3电力机车部件分析
首先是电机部分，HXD3电力机车采用了比较先进的三相异步牵引电机，具有高效率、低噪音、低维护成本等优点。电机由转子和定子组成，定子是由硅钢片组成的，通过电流在定子上产生旋转磁场，从而带动转子转动。电机通过齿轮传动连接到车轮，实现驱动机车运行。
控制系统是机车的核心部件之一，主要包括电力系统控制、牵引控制、供电控制和制动控制等。电力系统控制包括电机起动、加速、减速等功能；牵引控制实现对电机的调速控制；供电控制保证机车获得稳定的电力供应；制动控制实现机车的制动和制动力的分配。控制系统通过各种传感器和计算机控制单元实现对电力机车的智能化控制。
牵引装置用于传递电机的扭矩，将电能转换为机械能，推动机车行驶。牵引装置主要包括电机轴、曲柄连杆机构、传动轴和传动装置等。电机轴与转向架上的传动齿轮相连接，通过曲柄连杆机构将旋转运动转化为直线运动，通过传动轴和传动装置将动力传递给车轮，实现机车的牵引。
制动系统主要用于控制机车的制动和停车。HXD3电力机车采用了多种制动方式，包括电阻制动、再生制动和电空制动等。电阻制动通过将电能转化为热能来实现制动；再生制动利用电机的电流逆变功能将制动过程中产生的电能反馈给电网；电空制动则利用空气制动装置对车轮施加制动力。这些制动方式既可以单独应用，也可以组合使用，以提高制动效果和节能效果。
轴箱和车架是机车的主要支撑结构，承载机车的重量并提供支撑。轴箱通过承载车轮和传递车轮力向车架传递，同时起到减震、保护机车传动装置、降低噪音等作用。车架由钢材焊接而成，具有较高的强度和刚度，能够保证机车在高速行驶中的稳定性和安全性。
转向架是用于支撑车轮、转向和悬挂的机构。HXD3电力机车采用了三轴并列的转向架结构，通过转向架的旋转来实现车轮的转向。转向架通过悬挂系统连接到车架上，具有良好的动力学性能和减震效果，能够保证机车在高速运行中的稳定性和平顺性。
综上所述，HXD3电力机车的部件具备了先进的技术和优秀的性能，通过合理搭配和协同工作，确保机车在铁路运输中的高效、安全和可靠性。
