压力变送器使用说明书

压力变送器使用说明书

一、前言

压力变送器是一种常用的测量仪器，用于检测和转换压力信号。本说明书旨在向用户提供使用压力变送器的相关指南。

二、产品结构和原理

1. 产品结构

压力变送器主要由以下组件构成：

- 压力传感器：用于感知被测介质的压力变化。

- 信号处理电路：用于转换、放大和调整压力信号，并输出标准信号。

- 外壳：用于保护内部元件，防止外界环境对其产生不良影响。

- 连接电缆：用于将变送器与外部控制系统连接。

2. 工作原理

压力变送器的工作原理基于电阻应变测量技术。当被测介质的压力作用于传感器上时，传感器内部的电阻发生变化，这个变化将通过信号处理电路转换成标准信号输出。

三、安装与调试

1. 安装前准备 在安装压力变送器之前，用户需要对以下几个方面进行准备：

- 确定安装位置：应选择干燥、通风的地方，并避免与振动源、高温源等物体靠近。

- 检查设备完整性：确保产品完整无损，无松动零件或破损情况。

2. 安装步骤

按照以下步骤进行压力变送器的安装：

（1）将压力变送器固定在测量点上，确保其与被测介质接触紧密。

（2）使用合适的密封材料，将变送器与管道连接处进行密封，避免泄漏问题。

（3）根据实际情况选择合适的电缆接线方式，并进行连接。

3. 调试与检测

安装完成后，用户需要进行以下调试与检测操作：

（1）检查电缆连接是否牢固、正确。

（2）打开控制系统，观察压力变送器输出信号的稳定性。

（3）通过已知压力源校准压力变送器，确保其测量准确性。

（4）注意观察输出信号是否在指定范围内，避免超出量程导致信号失真。

四、注意事项 1. 温度限制

压力变送器在使用过程中需要注意温度限制，避免超出产品规定的温度范围，以免造成性能损害或产品故障。

2. 环境条件

压力变送器应在无腐蚀、无剧烈振动和无强尘埃的环境下使用，避免对产品造成不良影响。

3. 定期维护

用户应定期对压力变送器进行维护，包括清洁、校准、检查电缆连接等，以确保其长期稳定工作。

洛丁森压力变送器说明书

压力变送器基本介绍

压力变送器用于各种工业自控环境，涉及水利水电、铁路交通、智能建筑、生产自控、航空航天、军工、石化、油井、电力、船舶、机床、管道等众多行业。

压力变送器有电动式和气动式两大类。电动式的统一输出信号为0～10mA、4～20mA或1～5V等直流电信号。

压力变送器按不同的转换原理可分为力(力矩)平衡式、电容式、电感式、应变式和频率式等，下面简单介绍几种压力(差压)变送器的原理、结构、使用、检修和校验等知识。

压力变送器的主要作用把压力信号传到电子设备，进而在计算机显示压力其原理大致是：将水压这种压力的力学信号转变成电流（4-20mA）这样的电子信号压力和电压或电流大小成线性关系，一般是正比关系。

工作原理

差压变送器主单元包括传感器和过程连接，工作原理如下：传感器模块采用全焊接技术，内部拥有一个整体化的过载膜片，一个绝对压力传感器，一个温度传感器和一个差压传感器。绝压传感器只装在传感器膜盒的高压侧，作为静压测量和补偿的参考值，温度传感器作为温度补偿的参考值。差压传感器的负压侧与传感器膜盒的低压腔相连，差压通过隔离膜片和填充液，传递给差压传感器的硅芯片，使差压传感器的芯片阻值发生变化，从而导致检测系统输出电压变化。该输出电压与压力变化成正比，再由适配单元和放大器变化成一标准化信号输出。

表压/绝压主单元包括传感器和过程连接，工作原理如下：过程介质通过柔性、抗腐蚀性的隔离膜片以及填充液在压力传感器测量膜片上施加压力，压力传感器测量膜片的另一端接大气（用于表压测量）或真空（用于绝压测量）。从而使传感器硅芯片的阻值发生变化，导致检测系统输出电压变化。该输出电压与压力变化成正比，再由适配单元和放大器转化成一标准化信号输出。

压力变送器基本选型

1． 根据要测量压力的类型

2． 压力类型主要有表压、绝压、差压等。表压是指以大气为基准，小于或大于大气压的压力；绝压是指以绝对压力零位为基准，高于绝对压力；差压是指两个压力之间的差值。

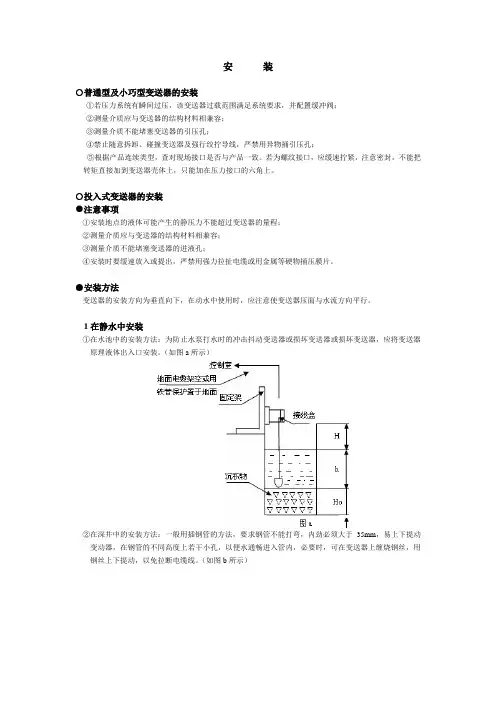

安 装

○普通型及小巧型变送器的安装

①若压力系统有瞬间过压，该变送器过载范围满足系统要求，并配置缓冲阀；

②测量介质应与变送器的结构材料相兼容；

③测量介质不能堵塞变送器的引压孔；

④禁止随意拆卸、碰撞变送器及强行绞拧导线，严禁用异物捅引压孔；

⑤根据产品连续类型，查对现场接口是否与产品一致。若为螺纹接口，应缓速拧紧，注意密封，不能把转矩直接加到变送器壳体上，只能加在压力接口的六角上。

○投入式变送器的安装

●注意事项

①安装地点的液体可能产生的静压力不能超过变送器的量程；

②测量介质应与变送器的结构材料相兼容；

③测量介质不能堵塞变送器的进液孔；

④安装时要缓速放入或提出，严禁用强力拉扯电缆或用金属等硬物捅压膜片。

●安装方法

变送器的安装方向为垂直向下，在动水中使用时，应注意使变送器压面与水流方向平行。

1在静水中安装

①在水池中的安装方法：为防止水泵打水时的冲击抖动变送器或损坏变送器或损坏变送器，应将变送器原理液体出入口安装。（如图a所示）

②在深井中的安装方法：一般用插钢管的方法，要求钢管不能打弯，内劲必须大于35mm，易上下提动变动器，在钢管的不同高度上若干小孔，以便水通畅进入管内，必要时，可在变送器上缠烧钢丝，用钢丝上下提动，以免拉断电缆线。（如图b所示）

2在动水中安装

在动水中安装时需加静水装置

①方法之一：在水道中插入钢管，要求钢管壁稍厚一些，并在其上下不同高度若干个小孔，以阻尼水波和消除动水压力的影响。（如图c所示）

②方法之二：若为清水域的沙石水床，以浅埋为好。（如图d所示）

③方法之三：这种方法即能消除水流压力和波浪的影响又能起到过滤浊水泥沙的作用（如图e所示）

○普通型及投入式变送器接线

信号（电源）端子设置在电气盒的一个独立腔室内。接线前，先拧下表盖，把信号（电源）线从穿线孔穿入，把线接在+、-端子及地上，拧紧表盖和穿线孔螺栓。信号线不要与其它电源线一起穿金属管或放在同一线槽中，也不要再强电设备附近通过。
