水电站技术供水控制系统

  • 格式：doc
  • 大小：224.50 KB
  • 文档页数：17

苏只电站管理部 苏只水电站设备技术台帐

第 页 设备明细表

设备名称 1F技术供水控制系统 型号 TSXP57

设备编号 生产厂家

出厂日期 2005年10月 投运日期 2005年12月

安装地点 ▽▽▽1872.00 设备专责

系统设备构成及功能简要：

设备构成：

Modicon TSX Premium PLC、示流信号器、压力变送器﹑温度变送器、开关电源、控制软件、技术供水控制盘柜

功能：

机组技术供水系统主要为1F发电机空气冷却器﹑上导轴承油冷却器﹑推力轴承油冷却器﹑水轮机导轴承油冷却器的冷却用水及主轴密封的润滑用水等。

苏只电站管理部 苏只水电站设备技术台帐

第 页 设备技术参数：

1.可编程控制器（DI：64 DO：64 AI：32） 1套

Modicon TSX Premium PLC 法国施耐德

1）CPU模块 TSX P57 103M 1个

2）通讯模块 TSX MBP 100Modbus Plus PCMCIA 通讯卡 1个

3）电源模件 TSX PSY 2600M 1个

4）I/O基板 TSX RKY8 1个

5）模拟量采集模块 TSX AEY 160 16通道，多量程，移动接线块 2个

6）开关量采集模块 TSX DEY 32D2K 32点，24VDC，HE10高密端子 2个

7）开关量输出模块 TSX DSY 32T2K 32点，24VDC，隔离，HE10高密端子 2个

2. 触摸屏人机界面 GP37W2-BG41-24V 5.7′ 1个 日本DIGITAL

3. 隔离电源变压器 JBK3-1000 3个 无锡机床厂

4. 中间继电器 MK3P-1 70个 日本OMRON

5. 信号指示灯 XB2-BV 25个 上海施耐德

6. 信号光字牌 AD11 15个 江阴长江电器

7. 转换开关 LW39 15个 上海二工

8. 操作按钮 ZB2-BZ 10个 上海施耐德

9. 控制主回路空气断路器 NS250MA 250A 1个 北京施耐德

10. 控制主回路接触器 LC1-D11500M5C 1个 上海施耐德

11. 控制主回路软启动器 ATS48C11Q 1个 法国施耐德

12. 控制主回路旁路接触器 LC1-D11500M5C 1个 上海施耐德

13. 控制主回路空气断路器 C65N 3P D16A 1个 天津施耐德

C65N 3P D4A 5个 天津施耐德

14. 控制主回路接触器 LC1D0910M5C+LA1DN22C 10个 上海施耐德

15. 控制主回路热保护元件 LR2D1306C 5个 上海施耐德

16. 交直流双供电装置 AC220V DC220V IN/AC220V OUT 500VA 1个 杭州奥能

17. 双路配电器 WS21525 12个 北京维胜科技

18. 信号变换器 WS15242 2个 北京维胜科技

19. 低压断路器 C65N 2P C4A 10个 天津施耐德

S252S-C40 DC24V 8个

20. 温湿度控制及加热设备 WSK 1套 西安远征

21. 端子、柜体及其附属设备 2260*800*600mm(盘内线缆、端子、接插件等安装基材)

1套 西安航天

22. 其它

1）MB+网络软件（TAP头、站电缆） 990NAD23000、TSXMBPCE030 1套 法国施耐德

2）开关电源 S-350-24 AC220V 入 DC24V 出 14.6A 2套 台湾明伟公司

3）控制软件 1套 西安航天

23. 压力变送器 MPM483 10个 宝鸡麦克传感器

24. 温度变送器 PT100 输出4~20mA 10个

记录人签名： 时间： 确认人签名： 时间： 苏只电站管理部 苏只水电站设备技术台帐

第 页 设备变更记录

1、设备变更前 2、设备变更后

设备名称 设备名称

设备编号 设备编号

型号 型号

生产厂家 生产厂家

安装地点 安装地点

投运日期 投运日期

出厂日期 出厂日期

设备专责人 设备专责人

设备变更原由及状况简述 设备变更后状态简述

记录人签名： 时间： 确认人签名： 时间： 苏只电站管理部 苏只水电站设备技术台帐

第 页 设备明细表

设备名称 2F技术供水控制系统 型号 TSXP57

设备编号 生产厂家

出厂日期 2005年10月 投运日期 2006年8月

安装地点 ▽▽▽1872.00 设备专责

系统设备构成及功能简要：

设备构成：

Modicon TSX Premium PLC、示流信号器、压力变送器﹑温度变送器、开关电源、控制软件、技术供水控制盘柜

功能：

机组技术供水系统主要为2F发电机空气冷却器﹑上导轴承油冷却器﹑推力轴承油冷却器﹑水轮机导轴承油冷却器的冷却用水及主轴密封的润滑用水等。

苏只电站管理部 苏只水电站设备技术台帐

第 页 设备技术参数：

1.可编程控制器（DI：64 DO：64 AI：32） 1套

Modicon TSX Premium PLC 法国施耐德

1）CPU模块 TSX P57 103M 1个

2）通讯模块 TSX MBP 100Modbus Plus PCMCIA 通讯卡 1个

3）电源模件 TSX PSY 2600M 1个

4）I/O基板 TSX RKY8 1个

5）模拟量采集模块 TSX AEY 160 16通道，多量程，移动接线块 2个

6）开关量采集模块 TSX DEY 32D2K 32点，24VDC，HE10高密端子 2个

7）开关量输出模块 TSX DSY 32T2K 32点，24VDC，隔离，HE10高密端子 2个

2. 触摸屏人机界面 GP37W2-BG41-24V 5.7′ 1个 日本DIGITAL

3. 隔离电源变压器 JBK3-1000 3个 无锡机床厂

4. 中间继电器 MK3P-1 70个 日本OMRON

5. 信号指示灯 XB2-BV 25个 上海施耐德

6. 信号光字牌 AD11 15个 江阴长江电器

7. 转换开关 LW39 15个 上海二工

8. 操作按钮 ZB2-BZ 10个 上海施耐德

9. 控制主回路空气断路器 NS250MA 250A 1个 北京施耐德

10. 控制主回路接触器 LC1-D11500M5C 1个 上海施耐德

11. 控制主回路软启动器 ATS48C11Q 1个 法国施耐德

12. 控制主回路旁路接触器 LC1-D11500M5C 1个 上海施耐德

13. 控制主回路空气断路器 C65N 3P D16A 1个 天津施耐德

C65N 3P D4A 5个 天津施耐德

14. 控制主回路接触器 LC1D0910M5C+LA1DN22C 10个 上海施耐德

15. 控制主回路热保护元件 LR2D1306C 5个 上海施耐德

16. 交直流双供电装置 AC220V DC220V IN/AC220V OUT 500VA 1个 杭州奥能

17. 双路配电器 WS21525 12个 北京维胜科技

合集下载

水电站供水系统设计与施工

水电站供水系统设计与施工

第１２期（总第３７９期）　吉　林水利　２０１３年ｌ２月　

【文章缩号］１００９—２８４６（２０１３）１２－００７３－０３　

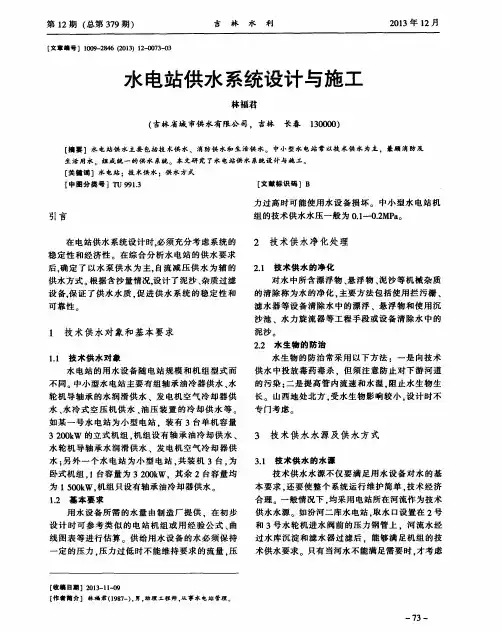

水电站供水系统设计与施工　

林福君　

（吉林省城市供水有限公司，吉林长春１３００００）　

【摘要】水电站供水主要包括技术供水、消防供水和生活供水。中小型水电站常以技术供水为主，兼顾消防及　生活用水。组成统一的供水系统。本文研究了水电站供水系统设计与施工。　［关键词】水电站；技术供水；供水方式　【中圈分类号］ＴＵ　９９１．３　［文献标识码］Ｂ　

引言　

在电站供水系统设计时．必须充分考虑系统的　稳定性和经济性。在综合分析水电站的供水要求　

后．确定了以水泵供水为主。自流减压供水为辅的　供水方式。根据含沙量情况，设计了泥沙、杂质过滤　

设备，保证了供水水质。促进供水系统的稳定性和　可靠性　

１　技术供水对象和基本要求　

１．１　技术供水对象　水电站的用水设备随电站规模和机组型式而　

不同。中小型水电站主要有组轴承油冷器供水、水　轮机导轴承的水润滑供水、发电机空气冷却器供　

水、水冷式空压机供水、油压装置的冷却供水等。　如某一号水电站为小型电站．装有３台单机容量　

３　２００ｋＷ的立式机组。机组设有轴承油冷却供水、　水轮机导轴承水润滑供水、发电机空气冷却器供　水；另外一个水电站为小型电站，共装机３台，为　卧式机组，ｌ台容量为３　２００ｋＷ。其余２台容量均　

为１　５００ｋＷ．机组只设有轴承油冷却器供水。　１．２基本要求　用水设备所需的水量由制造厂提供．在初步　设计时可参考类似的电站机组或用经验公式、曲　线图表等进行估算。供给用水设备的水必须保持　

一定的压力．压力过低时不能维持要求的流量，压　

［收疆日期】２０１３—１ｌ－ｏ９　【作者简介】林福君（１９８７一），男，助理工程师，从事水电站管理。　力过高时可能使用水设备损坏。中小型水电站机　组的技术供水水压一般为０．１－－０．２ＭＰａ。　

２技术供水净化处理　

２．１技术供水的净化　

小关子水电站机组技术供水系统滤水器易堵塞问题的解决

小关子水电站机组技术供水系统滤水器易堵塞问题的解决

西北水电・２０１２年・第２期　６５　

文章编号：１００６－－２６１０（２０１２）ｏ２—ｏ０６５—０３　

小关子水电站机组技术供水系统　

滤水器易堵塞问题的解决　

张春，万平国，田斌　

（四川华能宝兴河水电有限责任公司，四川省雅安市６２５０００）　

摘要：小关子水电站机组技术供水方式为蜗壳取水的自流减压供水。由于发电用水中含有较多的垃圾物，电站存　在技术供水系统滤水器易堵塞的问题。在２００９年３月至２０１０年３月期间，先后对电站全部４台机组实施了解决滤　

水器易堵塞问题的技术改造。改造后，滤水器没有发生过堵塞情况，改造取得了令人满意的效果，彻底解决了长时间　困扰电站的滤水器易堵塞问题。改造方案为，在机组技术供水系统的蜗壳取水口处安装专门设计的取水口拦污罩取　代原有的网状拦污栅。该改造方案具有改造费用低、易于实施、改造效果好的特点，可以推广应用于类似水电站，有　较高的实用价值。　关键词：水电站机组；供水系统；滤水器；堵塞；蜗壳取水；拦污罩；技术改造　中图分类号：ＴＶ６７４　文献标识码：Ａ　

Ｒｅｓｏｌｕｔｉｏｎ　ｏｆ　Ｓｔｒａｉｎｅｒ　Ｂｌｏｃｋａｇｅ　ｉｎ　Ｃｏｏｌｉｎｇ　Ｗａｔｅｒ　Ｓｙｓｔｅｍ　ｏｆ　Ｕｎｉｔｓ，Ｘｉａｏｇｕａｎｚｉ　Ｈｙｄｒｏｐｏｗｅｒ　Ｓｔａｔｉｏｎ　

ＺＨＡＮＧ　Ｃｈｕｎ，ＷＡＮ　Ｐｉｎｇ—ｇｕｏ，ＴＩＡＮ　Ｂｉｎ　（Ｓｉｃｈｕａｎ　Ｈｕａｎｎｅｎｇ　Ｂａｏｘｉｎｇｈｅ　Ｈｙｄｒｏｐｏｗｅｒ　Ｃｏ．，Ｌｔｄ．，Ｙａ＇ａｎ　Ｃｉｔｙ，Ｓｉｃｈｕａｎ　Ｐｒｏｖｉｎｃｅ　６２５０００）　Ａｂｓｔｒａｃｔ：Ｃｏｏｌｉｎｇ　ｗａｔｅｒ　ｏｆ　ｔｈｅ　ｕｎｉｔｓ　ｏｆ　Ｘｉａｏｇｕａｎｚｉ　Ｈｙｄｒｏｐｏｗｅｒ　Ｓｔａｔｉｏｎ　ｉｓ　ｓｕｐｐｌｉｅｄ　ｆｒｏｍ　ｓｐｉｒａｌ　ｃａｓｅ　ｂｙ　ｇｒａｖｉｔｙ　ｗｉｔｈ　ｐｒｅｓｓｕｒｅ　ｒｅｄｕｃｔｉｏｎ．Ｄｕｅ　ｌｏｔｓ　ｏｆ　ｔｒａｓｈｅｓ　ａｒｅ　ａｖａｉｌａｂｌｅ　ｉｎ　ｗａｔｅｒ　ｆｏｒ　ｐｏｗｅｒ　ｇｅｎｅｒａｔｉｏｎ，ｔｈｅ　ｗａｔｅｒ　ｓｔｒａｉｎｅｒ　ｏｆ　ｔｈｅ　ｃｏｏｌｉｎｇ　ｗａｔｅｒ　ｓｕｐｐｌｙ　ｏｆ　ｔｈｅ　ｓｔａｔｉｏｎ　ｉｓ　ｅａｓｉｌｙ　ｂｌｏｃｋｅｄ．　Ｄｕｒｉｎｇ　Ｍａｒｃｈ，２００９一Ｍａｒｃｈ，２０１０，ｔｅｃｈｎｉｃａｌ　ｕｐｄａｔｉｎｇ　ｗａｓ　ｃａｒｒｉｅｄ　ｏｕｔ　ｆｏｒ　ｓｏｌｖｉｎｇ　ｔｈｅ　ｓｔｒａｉｎｅｒ　ｂｌｏｃｋｉｎｇ　ｏｆ　４　ｕｎｉｔｓ　ｏｆ　ｔｈｅ　ｓｔａｔｉｏｎ　ｒｅｓｐｅｃ．　ｔｉｖｅｌｙ．Ａｆｔｅｒ　ｔｈｉｓ　ｕｐｄａｔｉｎｇ，ｔｈｅ　ｓｔｒａｉｎｅｒｓ　ｈａｖｅ　ｎｅｖｅｒ　ｂｅｅｎ　ｂｌｏｃｋｅｄ　ａｎｄ　ａ　ｓａｔｉｓｆｉｅｄ　ｅｆｆｅｃｔ　ｉｓ　ｏｂｔａｉｎｅｄ．Ｔｈｅ　ｉｓｓｕｅ　ｏｆ　ｔｈｅ　ｓｔｒａｉｎｅｒ　ｂｌｏｃｋａｇｅ　ｗｈｉｃｈ　ｈａｓ　ｈａｕｎｔｅｄ　ｔｈｅ　ｓｔａｔｉｏｎ　ｆｏｒ　ａ　ｌｏｎｇ　ｔｉｍｅ　ｉｓ　ｓｏｌｖｅｄ　ｃｏｍｐｌｅｔｅｌｙ．Ｔｈｅ　ｕｐｄａｔｉｎｇ　ｓｃｈｅｍｅ　ｉｓ　ｔｈａｔ　ｏｎｅ　ｔｒａｓｈ　ｉｎｃｌｏｓｕｒｅ　ｓｐｅｃｉａｌｌｙ　ｄｅｓｉｇｎｅｄ　ｉｓ　ａｐｐｌｉｅｄ　ｔｏ　ｒｅｐｌａｃｅ　ｔｈｅ　ｅｘｉｓｔｉｎｇ　ｎｅｔ—ｔｙｐｅ　ｔｒａｎｓｈｒａｃｋ　ａｔ　ｗａｔｅｒ　ｉｎｔａｋｅ　ｉｎ　ｔｈｅ　ｓｐｉｒａｌ　ｃａｓｅ　ｆｏｒ　ｔｈｅ　ｃｏｏｌｉｎｇ　ｗａｔｅｒ　ｓｕｐｐｌｙ　ｓｙｓｔｅｍ　ｏｆ　ｔｈｅ　ｕｎｉｔｓ．Ｔｈｉｓ　ｕｐｄａｔｉｎｇ　ｓｃｈｅｍｅ　ｉｓ　ｗｉｔｈ　ｌｏｗｅｒ　ｃｏｓｔ，ｅａｓｙ　ｉｍｐｌｅｍｅｎｔａｔｉｏｎ　ａｎｄ　ｇｏｏｄ　ｕｐｄａｔｉｎｇ　ｅｆｆｅｃｔ．Ｉｔ　ｃａｎ　ｂｅ　ｐｏｐｕｌａｒｉｚｅｄ　ｆｏｒ　ｓｉｍｉｌａｒ　ｈｙｄｒｏｐｏｗｅｒ　ｓｔａｔｉｏｎｓ　ａｎｄ　ｉｓ　ｗｉｔｈ　ｈｉｇｈｅｒ　ｐｒａｃｔｉｃａｌ　ｖａｌｕｅ．　Ｋｅｙ　ｗｏｒｄｓ：Ｕｎｉｔｓ　ｏｆ　ｈｙｄｒｏｐｏｗｅｒ　ｓｔａｔｉｏｎ；ｗａｔｅｒ　ｓｕｐｐｌｙ　ｓｙｓｔｅｍ；ｗａｔｅｒ　ｓｔｒａｉｎｅｒ；ｂｌｏｃｋａｇｅ；ｗａｔｅｒ　ｓｕｐｐｌｉｅｄ　ｆｒｏｍ　ｓｐｉｒａｌ　ｃａｓｅ；ｔｒａｓｈ　ｉｎｃｌｏ－　ｓｕｒｅ；ｔｅｃｈｎｉｃａｌ　ｕｐｄａｔｉｎｇ　

水电站的技术供水系统

水电站的技术供水系统

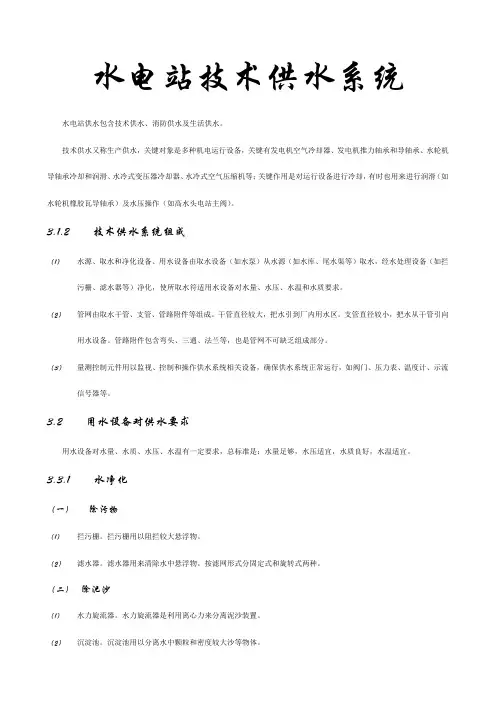

水电站技术供水系统
