技术参数

型号 卷筒 钢丝绳 提升长度

提升速度 减速器速比 电动机 旋转部分变位重量（除电机和天轮） 机器重量

（除电控设备和电动机） 外形尺寸

L×W×H 个数 直径 宽度 两卷痛中心距 最大静张力 最大静张力差 直径 一层缠绕 二层缠绕 三层缠绕 功率计算值 转速

m kN mm m M/s kW R/min kg kg m

2JK-2/11.2

2 2 1

25

1.5 1.09

1.34

1.59 62 40 24 177

236

294 395

513

630 626

804

982 6.82 11.2 362 730 99.3/

108.6/97.4

119.4/100.2 34430/31950

35055/31740

36520/33200 10×9.5×3

10.5×9.5×3

11×9.5×3 2JK-2/20 5.11 3.82 20 270 203 975 730

2JK-2/31.5 3.24 2.42 31.5 172 128 975 730

JK-2/20 1 2 1.5

1.8 62 24 297

368 643

787 998

1216 5.11 3.82 20 420 314 975 730 101.4/66

110.9/72.4 26510/24280

29340/25110 6.8×6.5×3

7.41×6.5×3 JK-2/31.5 3.24 2.42 31.5 267 199 975 730

2JK-2.5/11.2

2 2.5 1.2

1.5 1.29

1.59 83 62 28 242

319 528

680 829

1061 8.52 6.77

5.66 11.2 735 584

488 730 580

485 136.4/137.1

145.3/134

156.2/136.7 49740/42040

51200/43510 10×9.5×3

12×9.5×3 2JK-2.5/20 4.78 3.8 20 412 328 730 580

2JK-2.5/31.5 3.03 2.04 31.5 261 207 730 580

JK-2.5/20 1 2.5 2

2.3 83 28 434

509 919

1070 1420

1649 4.78 3.8 20 497 395 730 580 /136.8

/133.2 /40200

/41780 11.5×9.3×3

11.8×9.3×3 JK-2.5/31.5 3.03 2.40 31.5 315 250 730 580

2JK-3/11.2

2 3 1.5

1.8 1.59

1.89 135 90 36 286

357 614

763 968

1184 10.2 8.13 11.2 1150? 917 730 580 /216.9

/225.9

/223.4 /58000

/59800 13×9×3

14.6×9×3 2JK-3/20 5.73 4.56 20 646? 514 730 580

2JK-3/31.5 3.63 2.89 31.5 609? 326 730 580

JK-3/20

1 3 2.2 135 36 464 974 1512 5.73 4.56

3.8 20 969 771

644 730 580

485 /266 /55500 13.5×10.

53×

JK-3/31.5 3.632.89

2.41 31.5 614 489

408 730 580

485 2JK-3.5/11.2

2 3.5 1.7

2.1 1.79

2.19 170 115 40 341

441 727

924 11.9 9.48

7.93 11.2 2013 1603

1341 730 580

485 /295.4

/301.4 /86400

/89800 15×10.5×3

16×10.5×3

2JK-3.5/20 6.69 5.31

4.44 20 1132 898

751 975 730

JK-2/20

1 2 1.5

1.8 62 24 297

368 643

787 998

1216 5.1? 3.82 20 419 314 975 730 101.4/66

110.9/72.4 26510/24280

27340/25110 6.8×6.6×3

7.4×6.6×3 JK-2/31.5 3.24? 2.42 31.5 267 199 975 730

JK-2/20 1 2.5 2

2.3 83 28 434

532 919

1070 1420

1649 4.78? 3.8 20 497 395 975 730 /136.8

/133.2 /40200

/41780 11.5×9.3×3

11.8×9.3×3

合集下载

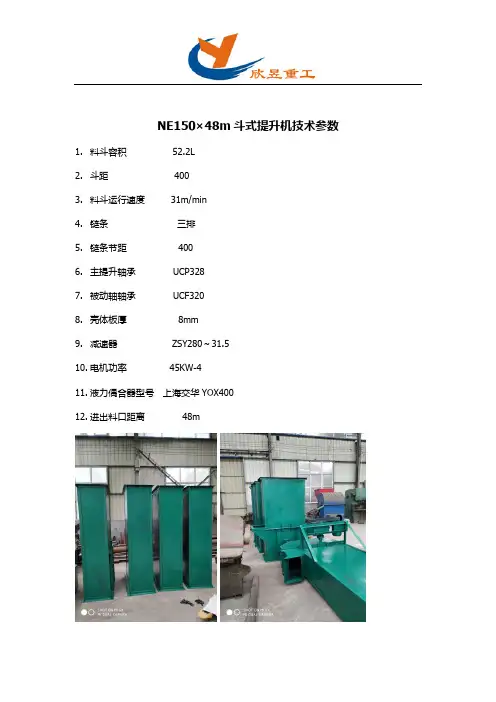

NE150×48m斗式提升机技术参数

NE150×48m斗式提升机技术参数

NE150×48m斗式提升机技术参数

1. 料斗容积 52.2L

2. 斗距 400

3. 料斗运行速度 31m/min

4. 链条 三排

5. 链条节距 400

6. 主提升轴承 UCP328

7. 被动轴轴承 UCF320

8. 壳体板厚 8mm

9. 减速器 ZSY280～31.5

10. 电机功率 45KW-4

11. 液力偶合器型号 上海交华YOX400

12. 进出料口距离 48m

JK型矿井提升机技术参数表完美版

JK型矿井提升机技术参数表完美版

JTK/JTP型矿用提升绞车 JK型矿井提升机技术参数表

产品型号 卷筒 钢丝绳最

大静张力 钢丝绳最

大静张力

差 最大提升高度或

运输长度 钢丝绳

减

速

比 钢

丝

绳

速

度 电动机

外形尺寸 长X宽X高 主机

理论

重量 个

数 直

径 宽

度 两卷

筒中

心距 载

人 载

物 载

人 载

物 层

缠

绕 二层

缠绕 三层

缠绕 最

大 直

径 破断

拉力

总和 转

速 最大

功率

单

位 mm mm mm KN m mm KN

m/s r/min KW m kg

JTK-0.8 X 0.6 1 800 600 /

15

15 5层缠绕466 14 97.5 30 1.3 970 22 3 X 2.2 X 1.3 1720

JTK-1 X 0.8 1 1000 800 / /

15 /

15 164 332 515 12 97.5 30 1.7 970 45 3.4 X 2.1 X 1.5 3200

JTK-1.2 X 1

1000

218 439 680

24 1.84 720 55 4.65 X 5.45 X

1.75 5500

JTP-1.2 X 1

2.5 970 75 5X 5 X 2.75 9562

JTK-1.2 X 1.2 1 1200

1200 / 15 21 15 21

230 500 790 14 136.5

30 1.5 720 45 4.85 X 5.45 X

1.75 5720

JTP-1.2 X 1.2

2.0 970 75 5.2 X5 X 2.75 9585 2JTK-1.2 X 0.8

2JTP-1.2 X 0.8

2JTK-1.2 X 1

2JTP-1.2 X 1 2 1200 800 870

15 21 15 20 171 344 536

14 136.5 24 1.84 720 40 5.6 X 5.45 X 1.75 7300

JK-2.5×2.3提升机主要参数及配置要求

JK-2.5×2.3提升机主要参数及配置要求

JK-2.5×2.3提升机主要参数及配置要求

1. 卷筒直径2500mm

2. 卷筒宽度2300mm

3. 最大静拉力90KN

4. 最大提升速度3.2-4m/S

5. 钢丝绳直径31mm

6. 最大容绳量1451-1532m

7. 电动机功率，随绞车配置

8. 电动机电压10KV

9. 天轮采用铸钢天轮7ZG2500（含衬快、轴承座）一套

10. 调速：串电阻调速

11. 盘型制动器：采用液压盘型制动器，为油缸后置式

12. 深度指示器：牌坊式

13. 配编码器装置一套，主轴装置预留轴编码器接口

14. 配套全数字高压双PLC电控

15. 电控系统：配置高压电源柜（含微机保护）、高压换向柜、动力制动柜、转子柜（真空断路器）、继电器柜子、辅助电源柜、操作台

16. 液压站：双系统独立工作液压站，双电源，双电机互为备用，带电气控制二级延时制动

17. 润滑站：双系统独立工作润滑站、双电源、双电机互为备用

18. 主抽与减速机采用齿轮连抽器连接

19. 电机与减速机配电动制动器，电动机与减速机采用弹性棒销连抽器

20. 定车装置一套（锁紧器）

21. 减速机：平行轴减速机（型号及减速比随机配置）

22. 卷筒衬垫材质选用塑衬PVC（工程塑料）绳槽由厂家一次模压成型随机配置

红沙岗二矿

2010年8月26日

JKE-2.5×2-(400KW)提升机(技术参数)

JKE-2.5×2-(400KW)提升机(技术参数)

提升机技术协议书

（机械、电机部分）

供方：

需方：

根据用户需要，我公司所供矿进提升机及电机、电控有关技术条款如下：

一、 设备名称及型号：

1. 设备名称：矿井提升设备。

2. 设备型号：JKE-2.5×2 壹台套。

二、 提升机主要技术参数:

3. 卷筒个数 1个

4. 卷筒直径 Ф2500 mm

5. 卷筒宽度 2000 mm

6. 最大静张力 90 kN

7. 最大静张力差 90 kN

8. 钢丝绳直径（用户选定的绳径） Ф28mm

9. 最大提升速度 3.79m/s

10. 斜井坡度：18° 井筒长度1300m 斜重19t

11. 减速器及速比：行星齿轮减速器XL-30 1：20

12. 低压电机280kW、380V 10极 （西安西玛）

三、技术要求

按中信标准图纸系列产品设计、供货：

1、滚筒采用可拆卸式结构、主轴端预留1个轴编码器接口，包含塑衬。

2、制动闸盘采用Q345A低碳钢板制做。

3、轴承采用调心滚动轴承，轴承型号：23168，Ф340×580×190。

4、采用防瑞典式可拆卸后置式油缸盘形制动器(含弹簧疲劳和闸瓦磨损检测开关)。

5、行星齿轮减速器，速比1:20（材质20Crni2moa）。
