材料力学A3习题

  • 格式：doc
  • 大小：11.29 MB
  • 文档页数：44

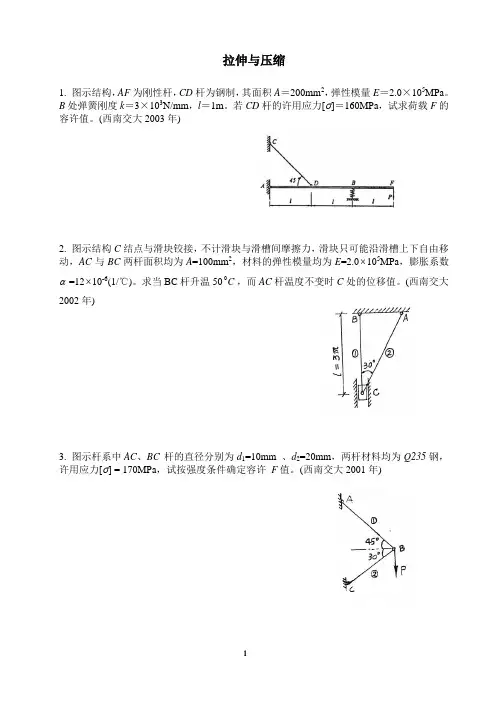

1 拉伸与压缩

1. 图示结构，AF为刚性杆，CD杆为钢制，其面积A＝200mm2，弹性模量E＝2.0×105MPa。B处弹簧刚度k＝3×103N/mm，l＝1m。若CD杆的许用应力[]＝160MPa，试求荷载F的容许值。(西南交大2003年)

2. 图示结构C结点与滑块铰接，不计滑块与滑槽间摩擦力，滑块只可能沿滑槽上下自由移动，AC与BC两杆面积均为A=100mm2，材料的弹性模量均为E=2.0105MPa，膨胀系数=1210-6(1/℃)。求当BC杆升温50C0，而AC杆温度不变时C处的位移值。(西南交大2002年)

3. 图示杆系中AC、BC 杆的直径分别为d1=10mm 、d2=20mm，两杆材料均为Q235钢，许用应力[] = 170MPa，试按强度条件确定容许 F值。(西南交大2001年)

2

4．图示两端固定的杆件，在距左端x处作用一轴向力F，杆横截面面积为A，材料的许用拉应力为[t]，许用压应力为[c]，且[c] =3[t]。求x为何值时F的许可值最大?其值[ F ]max为多少？(西南交大1999年)

5. 图示结构中①、②、③三杆的材料相同，弹性模量均为E，线膨胀系数均为。三杆的横截面面积分别为A1、A2、A3 ，各杆的长度如图所示。横杆CD为钢杆。受力如图所示，各杆温度同时上升t℃。求①、②、③三杆的轴力。(西南交大1998年)

6. 图示结构中，BC为刚性梁，杆①、②、③的材料、横截面面积均相同，在横梁BC上作用一可沿横梁移动的载荷F，其活动范围为ax20。计算各杆的最大轴力值。(西南交大1997年)

3 7、空心圆截面钢杆,其外径D=40mm，内径d=20mm，承受轴向拉力F=180kN，钢材的弹性常数E=2.0105MPa及v=0.3。求m—m横截面上a、b两点的相对位移和b、c两点的相对位移。(西南交大1991年)

8、AC及BC两钢杆的抗拉刚度为EA，在C点铰接处受一铅垂向下的力F作用。两杆均在线弹性范围内工作，试求节点C的水平位移Δcx和铅垂位移Δcy。(西南交大1990年)

9、一钢结构如图所示。AB为实心圆截面杆，其直径d=20mm，BC杆为工字形截面杆，其横截面面积为1430mm2。若已知载荷F=40kN，两杆材料的弹性模量E=2.0105MPa。试求节点B的水平位移。(西南交大1986年)

m-m横截面

4 10、结构受力如图所示。AB为刚性杆。杆1、2、3的材料和横截面面积均相同，其弹性模量E=200GPa，横截面面积A=1000mm2。试求：(1)各杆横截面上的正应力；(2)A点的水平位移δAx和竖直位移δAy。(同济大学1996年)

11、结构受力如图所示。已知F=100kN，E1=E2=E，A1=4A2，l1=l2，[]=120MPa。杆AB可视为刚性杆。试计算杆1和杆2所需面积A1和A2的值。(同济大学1997年)

12、如图所示，两杆的横截面面积均为A，材料的弹性模量为E，试验测得①杆和②杆的轴向线应变分别为1和2。试求载荷F及其方位角。(南航2001年)

12o30ABP=60kN31m

12o45CABPll 5 13、如图所示，AC为刚性杆，BD为斜撑杆，载荷F可以沿梁AC水平移动，试问：为使斜杆得重量最小，斜撑杆与梁之间的夹角应取何值？(南航1999年)

14、图示结构中，AB为刚性杆，已知①、②两杆的材料相同，横截面面积分别为A1=400mm2，A2=200mm2，其许用应力[] = 170MPa，校核①、②两杆的强度。(南航1998年)

15、图示结构中，AB为刚性横梁，①、②、③杆的弹性模量均为E，且横截面面积均相同，都为A，其②中杆加工时短了(δ＜＜l)。装配后，若施加外力F，试求三杆的内力。(南理工2002年)

16、图示两端固定的均质杆件均匀升温T时，若材料的线膨胀系数为，试求C截面的水平位移及杆端面的反力。(南理工2000年)

6 扭转

1、AC杆的AB段为外直径20mm，内直径10mm的空心圆杆，BC段为直径20mm的实心圆杆。在B、C截面处分别作用有外力偶矩MB＝238N.m和MC＝120N.m，且在C截面处有刚性杆DC与其连成一个整体，如图所示。已知材料的切变模量为G＝25GPa，试求AB段横截面上的最大剪应力和DC杆D端的线位移ΔD值。(西南交大2003年)

2、已知钢杆AB和铝杆CD的尺寸相同，且材料的切变模量为之比GAB:GCD=3:1。BF和ED杆为刚性杆。试求载荷F将以怎样的比例分配于BF和ED杆上?(西南交大1998年)

3、图示圆轴在AB段受集度为m的均布力偶作用，材料的剪变模量为G。试作轴的扭矩图，并计算A、C两截面间的相对扭转角AC。(西南交大1997年)

7 4、图示受扭钢圆杆，AB为空心圆杆，其外径D=60mm，内径d=30mm；BC段为实心圆杆，直径为60mm。在A、B及C截面处分别作用外力偶MA=2.8kN.m、MB=6kN.m和MC=3.2kN.m，已知钢材的切变模量为G=80GPa，求该杆的最大剪应力以及两端截面的相对扭转角AC。(西南交大1991年)

5、已知空心圆截面杆的外径为D，长度为2l，材料的切变模量为G，分布力偶为m，要使C截面转角为，试问内径d应为多少？(南航2001年)

6、图示组合圆形实心轴，在A和C两点固定，若在B点受扭矩MB作用，试求AB、BC两部分的扭矩TA、TC。设钢的切变模量为G1，黄铜的切变模量为G2。(南理工1999年)

8 构件连接的实用计算

1、一拉杆接头如图所示，板厚t=10 mm，已知板与铆钉材料的许用剪应力[]=120MPa，许用压挤应力[c]=340MPa，许用拉应力[t]=160MPa，试设计铆钉直径及板宽值。(西南交大2002年)

2、图示装置常用来确定胶接处的抗剪强度，若断裂时加在①块中心的载荷F=6kN，如图所示。试问此时胶接处的平均剪应力为多大？(西南交大1993年)

3、图示左右两轴在凸缘部分用四根直径为d的螺栓联结，传递力偶矩m，若使轴的最大剪应力与螺栓中的剪应力相等，这时D与d的关系如何？(江苏理工大2001年)

9 4、制动装置的杠杆用直径d=30mm的销钉支承在B处。若杠杆的许用应力[]=140MPa，销钉的剪切许用应力[]=100MPa，试求许用载荷[F1]及[F2]。(华东船舶2000年)

5、已知a=80mm，b=200mm，F=20kN，铆钉A、B的直径均为20mm。试求铆钉横截面名义剪应力A、B。(河海大学1998年)
